KÄYTTÖOHJE HWS66B SAMSUNG

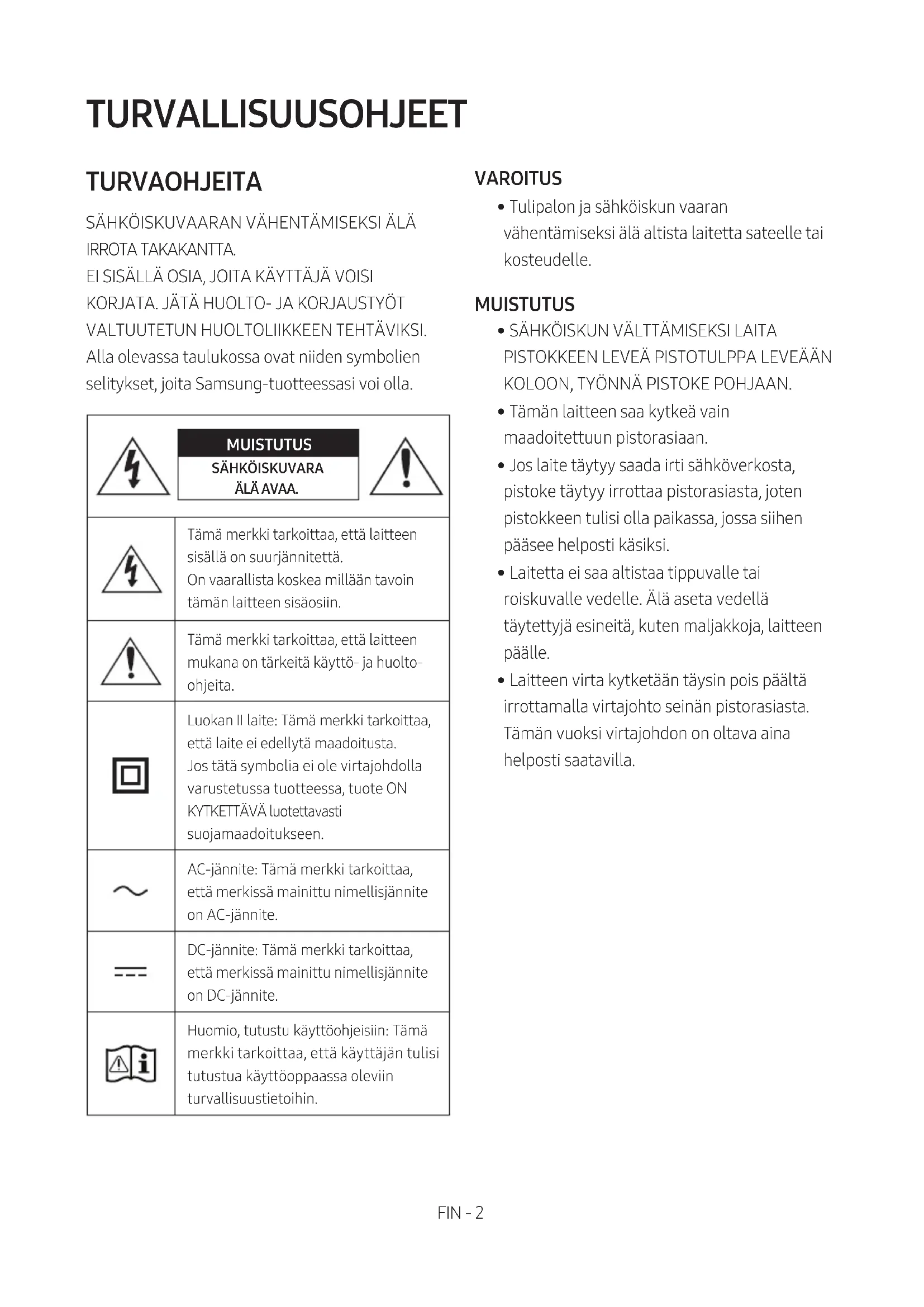

• Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle. MUISTUTUS

• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.

• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.

• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.

• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.FIN - 3 TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa

laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella.

Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai

muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

4. Älä altista laitetta kosteudelle (esim.

maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

5. Tässä laitteessa käytetään paristoja, joiden

sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. MUISTUTUS : Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.FIN - 4 SISÄLTÖ 01 Osien tarkastaminen 6 02 Tuotteen yleiskatsaus 7 Soundbar-laitteen etupaneeli/yläpaneeli ------------------------- 7 Soundbarin alapaneeli ------------------------- 9 03 Kaukosäätimen käyttäminen 10 Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) ------------------------- 10 Kaukosäätimen käyttäminen

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Eri äänitehostetilojen lähtösignaalitiedot

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä ------------------------- 16 04 Soundbarin kytkeminen 17 Kytkeminen pistorasiaan

Samsungin langattoman takakaiutinsarjan ja bassokaiuttimen yhdistäminen Soundbariin

05 Yhteyden muodostaminen Televisioon 18 HDMI ARC (äänten palautuskanava) -liitäntää tukevan television kytkeminen

Optisen kaapelin kytkentä

Bluetoothilla yhdistäminen

Wi-Fi-yhteyden muodostaminen

Yhteyden muodostaminen Dolby Atmos® -tekniikkaa tukevaan televisioon

Q-Symphony-toiminnon käyttäminen

SpaceFit Sound käyttäminen

27FIN - 5 06 Ulkoisen laitteen kytkeminen 28 Optisen kaapelin kytkentä

07 Mobiililaitteen yhdistäminen 29 Vaihtoehto 1: Bluetoothilla yhdistäminen

Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen

Tap Sound -toiminnon käyttäminen

08 YhteydenmuodostaminenAppleAirPlay2:n kautta 34 09 Seinäkiinnikkeen asentaminen 35 Asentamisen varotoimenpiteet

10 Soundbar-laitteen asentaminen television eteen 37 11 Ohjelmistopäivitys 38 Automaattinen päivitys

12 Vianmääritys 40 13 Lisenssillä 42 14 Avoimen lähdekielen lisenssi-ilmoitus 43 15 Tärkeä huoltohuomautus 43 16 Tekniset tiedot ja lisätietoja 44 Tiedot

44FIN - 6 01 OSIEN TARKASTAMINEN SOUND MODE WOOFER TONE CONTROL CH LEVEL Soundbar-päälaite Soundbar-kaukosäädin ja paristot HDMI-kaapeli A TYPE : 450mm Verkkovirtasovitin (Soundbar) Virtajohto (Soundbar) Seinäkiinnitin x 2 x 2 (M4 x L10) x 2 Pidikeruuvi Seinäkiinnitinkannatin Ruuvi

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)

• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung- asiakaspalveluun.

• Lisätietoja seinäkiinnikkeestä on sivulla 35.

• Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.

• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.FIN - 7 02 TUOTTEEN YLEISKATSAUS Soundbar-laitteen etupaneeli/yläpaneeli

LED- merkkivaloLED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan. LED-merkkivalon väri ja valojen määrä ilmaisevat aktiivisen tilan seuraavassa kuvatulla tavalla.

• Monivärinen LED-merkkivalo muuttuu Valkoiseksi, Syaaniksi, Vihreäksi, Punaiseksi tai Siniseksi tilan mukaan. Monitoimi painike
• Käynnistä Soundbar-laite painamalla valmiustilassa (Monitoimi) -painiketta.

• Vaihda tilaa painamalla (Monitoimi) -painiketta. Joka kerta kun vaihdat tilaa, LED-merkkivalo syttyy valkoisena ja sammuu sitten. LED- merkkivaloValkoinen palaa -> sammuuValkoinen palaa -> sammuuValkoinen palaa -> sammuu“Digital Audio In” tai “TV ARC”“Wi-Fi” “Bluetooth” Äänenvoimakkuus näppäinSäädä äänenvoimakkuutta (Äänenvoimakkuus) -näppäimellä.FIN - 8

Mikrofoni käytössä / ei käytössä -painike Ota mikrofoni käyttöön tai pois käytöstä painamalla (Mikrofoni käytössä / ei käytössä) -painiketta. Kun mikrofoni on poissa päältä, LED-merkkivalo palaa punaisena. LED-merkkivalo Punainen palaa “Mic Off” “Mic On”

• Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.

• Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.

• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset -valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

• Voit ottaa äänipalautteen käyttöön ja poistaa sen käytöstä SmartThings -sovelluksella. Lisätietoja SmartThings-sovelluksen käytöstä saat kohdasta “Vaihtoehto2:Wi-Fi-yhteyden(langaton verkko) muodostaminen”.FIN - 9 Soundbarin alapaneeli SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC)DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICEDC 19V

DC 19V (virransyöttö) Kytke tähän verkkovirtasovitin. (Katso sivua 17)

SERVICE Kytke tähän USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten.

DIGITAL AUDIO IN (OPTICAL) Kytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö. (Katso sivua 28)

HDMI (ARC) Kytke tämä television HDMI (ARC) -liitäntään. (Katso sivua 18)

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.

• Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.FIN - 10

03 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) Liu’uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AAA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen. Kaukosäätimen käyttäminen SOUND MODE WOOFERTONE CONTROL CH LEVEL

Virta Tällä voit kytkeä Soundbariin virran ja sammuttaa sen. LED- merkkivalo Syaani välähtää X1 Palaa Sammuu Punainen välähtää X3

• Auto Power Down-toiminto Laite sammuu automaattisesti seuraavissa tilanteissa: – “Digital Audio In” tai “TV ARC” / “Wi-Fi” / “Bluetooth”-tilassa, jos äänisignaalia ei vastaanoteta 18 minuuttiin.

(Lähde) Tällä voit valita Soundbariin yhdistetyn lähteen.

• Äänipalaute Palaa / Sammuu Voit ottaa Äänipalaute-toiminnon käyttöön tai poistaa sen käytöstä. Kun Soundbar-laite on sammutettuna (valmiustilassa), pidä kaukosäätimen (Lähde) -painiketta painettuna 5 sekuntia. LED- merkkivalo Syaani välähtää X1 Palaa Sammuu Punainen välähtää X1FIN - 11

(Mykistys) Voit mykistää äänet painamalla (Mykistys) -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen. LED- merkkivalo Vilkkuu X jatkuvasti

Äänenvoimakkuus Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta. LED- merkkivalo Valkoinen siirtyy oikealle X1 Äänenvoimakkuuden lisäys Valkoinen siirtyy vasemmalle X1 Äänenvoimakkuuden vähennys

CH LEVEL Painamalla tätä painiketta voit säätää kunkin kaiuttimen äänenvoimakkuutta. LED- merkkivalo Valkoine välähtää X1 “Centre Level” “Side Level” – Jos takakaiuttimet (myytävinä erikseen) on yhdistetty, “Rear Level” -asetus on tuettu. Säädä “Rear Level” -asetuksen äänenvoimakkuutta välillä -6–+6 Ylös/Alas-painikkeilla.FIN - 12

(Äänten hallinta) Painamalla tätä painiketta voit määrittää äänitoiminnon. Voit muuttaa haluamaasi asetusta Ylös/ Alas-painikkeilla. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena. LED- merkkivalo Valkoine välähtää X1 “SpaceFit Sound” “ActiveVoiceAmplier” “Voice enhancement” “Night mode” “Sync” “Virtual” – Voit säätää jokaisen taajuusalueen ääntä painamalla (Äänten hallinta) -painiketta noin 5sekuntia. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/ Oikealle-painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas -painikkeilla. (Varmista, että äänitilan asetuksena on “Standard”.) – “Voice enhancement” -tila helpottaa elokuvien ja TV-ohjelmien puhuttujen vuoropuhelujen kuulemista. – “Night mode” -tila on optimoitu yöajan katseluun niin, että asetuksia on säädetty vähentämään äänenvoimakkuutta, mutta pitämään vuoropuhelun selkeänä. – Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse “Sync” Ääniasetukset -asetuksissa ja määritä sitten äänen viiveen asetukseksi 0–300millisekuntia painikkeilla Ylös/Alas

– “Sync” on tuettu vain joissakin toiminnoissa. – “Virtual” -toiminto voidaan ottaa käyttöön tai poistaa käytöstä Ylös/Alas -painikkeilla.

Bluetooth PAIR Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan. Kun painat tätä painiketta, LED-näyttö muuttuu seuraavasti.

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen. LED- merkkivalo Punainen→vihreä→sininenvälähtää Pariliitos Yhteys on valmis Syaani välähtää X3 “Ready to connect via Bluetooth.”

p (Toisto/tauko) Voit toistaa musiikkia tai keskeyttää toiston painamalla tätä painiketta.FIN - 13

Ylös/Alas/Vasemmalle/Oikealle Valitse tai määritä toimintoja painamalla painiketta Ylös/Alas/Vasemmalle/Oikealle.

• Musiikkitiedoston ohitus Voit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.

• ID SET Suorita ID SET-toiminto pitämällä Ylös-painiketta painettuna 5 sekuntia (kun muodostat yhteyden langattomaan bassokaiuttimeen tai langattomiin takakaiuttimiin).

(Tiedot) Painamalla tätä painiketta voit näyttää nykyisen toiminnon tiedot. (Katso sivua 7) Kun Dolby Atmos® -yhteys on muodostettu, merkkivalo välähtää syaanina kolme kertaa.

SOUND MODE Painamalla tätä painiketta voit valita haluamasi äänitilan. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena. LED- merkkivalo Valkoine välähtää X1 “Adaptive Sound” “DTS Virtual:X” “Music” “Game” “Standard”

• Adaptive Sound Analysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.

• DTS Virtual:X Mukaansatempaava 3D-ääni mistä tahansa sisällöstä.

• Music Tarjoaa musiikkisisältöön tavallista luonnollisemman ja täyteläisemmän äänen.

• Game Tarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla.

• Standard Toistaa alkuperäisen äänen.

Voit säätää bassokaiuttimen (basso) -12 tai välille -6–+6 painamalla ylä- tai alapainiketta. Jos haluat määrittää bassokaiuttimen (basso) vaihtoehdon 0 (oletus), paina tätä painiketta.

TONE CONTROL Painamalla tätä painiketta voit säätää diskantti- tai bassoäänen voimakkuutta. Voit muuttaa haluamaasi asetusta Ylös/Alas-painikkeilla. (Tämä toiminto on käytettävissä kaikissa äänitiloissa, paitsi “Standard”- tilassa.) LED- merkkivalo Valkoine välähtää X1 “Treble” “Bass”FIN - 14 ActiveVoiceAmplier(AVA)

• Analysoi ulkoiset äänet, kun Soundbar toistaa ääntä, jotta puheääni kuuluu aina selkeästi.

• Analyysin aikana ei tallenneta tietoja. Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) Piilotettu painike Viitesivu Kaukosäätimen painike Toiminto WOOFER (Ylös) TV:n kaukosäätimessä Palaa / Sammuu (Valmiustila) Sivu 16 Ylös ID SET Sivu 13 (Äänten hallinta) 7 Band EQ Sivu 12 (Lähde) Äänipalaute Palaa / Sammuu (Valmiustila) Sivu 10FIN - 15 Eri äänitehostetilojen lähtösignaalitiedot Tehoste Tulo Lähtö Vain bassokaiutin sisältyy Bassokaiutin ja langaton takakaiutinsarja sisältyvät Adaptive Sound

• Samsungin langaton takakaiutinsarja ja bassokaiutin ovat ostettavissa erikseen. Jos haluat ostaa sarjan tai bassokaiuttimen, ota yhteys jälleenmyyjään, jolta ostit Soundbar- laitteen.

• Kun tulolähde on Dolby Atmos®, vain bassokaiutinta käytettäessä ääni on 5.1-kanavainen, kun taas bassokaiutinta ja langatonta takakaiutinsarjaa käytettäessä ääni on 7.1-kanavainen.FIN - 16 Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

• Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: “Off-TV Remote” (oletustila), “Samsung-TV Remote”, “All-TV Remote”. Merkkivalo muuttuu joka kerta, kun tilaa vaihdetaan, kuten alla on esitetty. Kaukosäätimen painike LED-merkkivalo Tila SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec "Off-TV Remote" (Oletustila) Punainen välähtää

Poista TV:n kaukosäädin käytöstä. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec "Samsung-TV Remote" Syaani välähtää X1 Ota käyttöön Samsung-television infrapunakaukosäädin. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec "All-TV Remote" Sininen välähtää X1 Ota käyttöön muun valmistajan television infrapunakaukosäädin.FIN - 17 04 SOUNDBARIN KYTKEMINEN Kytkeminen pistorasiaan Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

• Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)

1. Kytke ensin virtajohto verkkolaitteeseen.

Kytke verkkolaite (virtakaapelilla) Soundbar-laitteeseen.

2. Kytke virtajohto pistorasiaan.

Soundbar-päälaitteen alaosa SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICE DC 19V Virtajohto Verkkovirtasovitin SERVICEDC 19V HUOMAUTUKSIA

• Jos irrotat virtajohdon ja kytket sen takaisin, kun Soundbar-laite on käynnissä, laite käynnistyy automaattisesti.

• Varmista, että verkkovirtasovitin on lappeellaan pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita. Samsungin langattoman takakaiutinsarjan ja bassokaiuttimen yhdistäminen Soundbariin Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9100S tai SWA-9200S, myydään erikseen) ja langaton bassokaiutin (SWA-W510, myydään erikseen) Soundbar-laitteeseen. Yksityiskohtaisia tietoja liitännöistä saat Samsungin langattoman takakaiutinsarjan ja langattoman bassokaiuttimen käyttöoppaasta.FIN - 18 05 YHTEYDEN MUODOSTAMINEN TELEVISIOON HDMI ARC (äänten palautuskanava) -liitäntää tukevan television kytkeminen MUISTUTUS

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.

• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.

• Suositeltu kaapeli on High-Speed HDMI Cable with Ethernet. HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) Kytke television HDMI IN (ARC) tai (eARC)-porttiin HDMI-kaapeli Soundbarin pohja Kytket Soundbar-päälaitteen HDMI (ARC) -porttiin. Soundbarin yläosa LED- merkkivalo Valkoinen palaa -> sammuu “Digital Audio In”

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.

2. Käynnistä Soundbar ja televisio.

3. Television äänet kuuluvat Soundbar-laitteesta.

• Jos television äänet eivät kuulu, paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse tilaksi “Digital Audio In”.

• Jos ääntä ei kuulu, tarkista HDMI-kaapelin liitäntä uudelleen.

• Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla.FIN - 19 HUOMAUTUKSIA

• Kun yhdistät Soundbariin HDMI-kaapelilla HDMI ARC (äänten palautuskanava) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.

• Suosittelemme, että käytät ytimetöntä HDMI-kaapelia, jos se on mahdollista. Jos käytät ytimellistä HDMI-kaapelia, käytä kaapelia, jonka ytimen halkaisija on enintään 14 milliä.

• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-liitäntää.

• Jos lähetyksen äänet ovat Dolby Digital -koodattuja ja television “Digitaalisen lähdön äänimuoto” -asetuksena on PCM, suosittelemme sen vaihtamista Dolby Digitaliin. Kun vaihdat television asetusta, äänenlaatu paranee. (Television valikossa saatetaan käyttää eri nimiä kuin Dolby Digital ja PCM, mutta tämä riippuu televisiovalmistajasta.)FIN - 20 Optisen kaapelin kytkentä Tarkistuslista ennen kytkemistä

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.

• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet. LED- merkkivalo Valkoinen palaa -> sammuu “Digital Audio In”

(OPTICAL)HDMI(ARC) OPTICAL OUT Soundbarin pohja Optinen kaapeli (ei mukana) Soundbarin yläosa

1. Kun television ja Soundbarin virta on sammutettuna, kytke Soundbarin DIGITAL AUDIO IN

(OPTICAL) -portti ja television OPTICAL-lähtöportti optisella kaapelilla (ei mukana) kuvan osoittamalla tavalla.

2. Käynnistä Soundbar ja televisio.

3. Paina (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai (Lähde) -painiketta

kaukosäätimessä ja valitse sitten “Digital Audio In” -tila. Kuuluu ilmoitus “Digital Audio In”.

4. Television äänet kuuluvat Soundbar-laitteesta.FIN - 21

Bluetoothilla yhdistäminen Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.

• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot. Ensimmäinen yhteys

Bluetooth-laitepari muodostusnäppäin LED-merkkivalo SOUND MODE PAIR TAI Punainen→vihreä→sininenvälähtää Pariliitos Yhteys on valmis Syaani välähtää X3 “Bluetooth”-tilassa 5 Sec

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen. “Ready to connect via Bluetooth.”

2. Valitse Samsung-television Bluetooth-tila.

(esimerkiksi Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni Äänilähtö Bluetooth-kaiuttimien luettelo [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

3. Valitse television luettelosta “[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B”.

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa “Laiteparin muodostus tarvitaan” tai “Laitepari muodostettu”. Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

4. Kuulet nyt Samsung-television äänet Soundbarista.

• Jos Soundbar-laitteen ja Samsung-television välillä on yhteysloki, Soundbar-laite yhdistetään automaattisesti , kun sen tilaksi vaihdetaan “Bluetooth”.FIN - 22 Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) Samsung-television kaiutinluettelossa, poista se.

• Toista sitten vaiheet 1–3. Soundbarin ja Samsung-television yhteyden katkaiseminen Paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse jokin muu tila kuin “Bluetooth”.

• Yhteyden katkaiseminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta. (Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.) Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.

• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.

• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa: – Jos Soundbarin ympärillä on vahva sähköinen kenttä. – Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita. – Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.FIN - 23 Wi-Fi-yhteyden muodostaminen Yhteyden muodostamista edeltävä tarkistuslista

• Wi-Fi-yhteys on käytettävissä vain Samsung-televisiossa.

• Varmista, että langattoman reitittimen (Wi-Fi) virta on kytketty ja että televisio on yhdistetty reitittimeen.

• Television ja Soundbarin on oltava yhdistettyinä samaan langattomaan verkkoon (Wi-Fi).

• Jos langaton reititin (Wi-Fi) käyttää DFS-kanavaa, television ja Soundbarin välille ei voi muodostaa Wi-Fi-yhteyttä. Saat lisätietoja ottamalla yhteyttä Internet-palveluntarjoajaasi.

• Valikot voivat vaihdella valmistusvuoden mukaan, joten perehdy television käyttöoppaaseen.

• Jos haluat muodostaa television ja Soundbarin välille Wi-Fi-yhteyden, yhdistä ensin Soundbar langattomaan reitittimeen. Lisätietoja Wi-Fi-yhteyden muodostamisesta on sivulla 32.

1. Lisätietoja Soundbarin Wi-Fi-yhteydestä on sivulla 32: “Vaihtoehto2:Wi-Fi-yhteyden

(langaton verkko) muodostaminen”.

2. Vaihda television syöttölähde Soundbarin Ääni-valikossa.

• Samsung-televisiot, jotka on julkistettu vuonna 2017 tai myöhemmin Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö

[AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)FIN - 24 Yhteyden muodostaminen Dolby Atmos® -tekniikkaa tukevaan televisioon Yhteyden muodostamista edeltävä tarkistuslista

• Dolby Atmos® -tekniikkaa tuetaan “TV ARC”- tai “Wi-Fi”-tilassa.

• Varmista, että sisältö tukee Dolby Atmos® -tekniikkaa. HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) Kytke television HDMI IN (ARC) tai (eARC)-porttiin HDMI-kaapeli Soundbarin pohja Kytket Soundbar-päälaitteen HDMI (ARC) -porttiin. Soundbarin yläosa LED- merkkivalo Valkoinen palaa -> sammuu “TV ARC”

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.

2. Käynnistä Soundbar ja televisio.

3. Television äänet kuuluvat Soundbar-laitteesta.FIN - 25

LED- merkkivalo Valkoinen palaa -> sammuu “Wi-Fi” TV:n valikko Wi-Fi

1. Yhdistä Soundbar ja televisio samaan langattomaan verkkoon (Wi-Fi).

2. Valitse television äänilähdöksi Soundbar.

3. Television äänet kuuluvat Soundbar-laitteesta.

• Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa televisioon yhdistetyssä laitteessa. Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bittivirta- asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

• Tämä toiminto on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.FIN - 26 Q-Symphony-toiminnon käyttäminen Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun Soundbar-laite on yhdistetty, TV+Soundbar näkyy television Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko. LED- merkkivalo Valkoinen palaa -> sammuu “Digital Audio In” TV:n valikko TAI Optinen kaapeli (ei mukana) HDMI-kaapeli

• Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi ( HDMI

LED- merkkivalo Valkoinen palaa -> sammuu “Wi-Fi” TV:n valikko Wi-Fi

• Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi ( Wi-Fi

• Toiminta voi määräytyä television tukemien koodekkien mukaan.

• Tämä toiminto on tuettu vain, kun HDMI-kaapeli tai optinen kaapeli (ei mukana) on yhdistetty tai Wi-Fi-yhteys on muodostettu.

• Näytetty viesti saattaa vaihdella TV-mallista riippuen.

• Varmista, että TV ja Soundbar-laite käyttävät samaa langatonta reititintä/taajuutta.

• Tämä toiminto on käytettävissä joissakin Samsungtelevisioissa ja joissakin Soundbar-malleissa.FIN - 27 SpaceFit Sound käyttäminen Takaa optimaalisen äänenlaadun analysoimalla kuuntelutilat. Vaihtoehto1:YhteydenmuodostaminenSoundbar-laitteenkautta Jos haluat ottaa tämän toiminnon käyttöön, ota SpaceFit Sound -tila Soundbar-laitteen kaukosäätimellä käyttöön. ( (Äänen hallinta) → "SpaceFit Sound Off" → ▲ ( Ylös ) → "SpaceFit Sound On")

• Tämä toiminto on käytettävissä kaikissa äänitiloissa. Vaihtoehto2:Yhteydenmuodostaminentelevisionkautta Jos haluat ottaa tämän toiminnon käyttöön, ota Mukautuva ääni+ -tila Samsung-television valikossa käyttöön. (Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Yleiset Älykkään tilan asetukset Mukautuva ääni+)

• Soundbar-laitteen äänitilaksi muuttuu automaattisesti Mukautuva ääni+, jos otat Mukautuva ääni+ -tilan televisiossa käyttöön. HUOMAUTUS

• Tämä toiminto toimii, kun Soundbar-laite muodostaa yhteyden johonkin Samsung-televisioon.FIN - 28

06 ULKOISEN LAITTEEN KYTKEMINEN

Optisen kaapelin kytkentä LED- merkkivaloValkoinen palaa -> sammuu“Digital Audio In” - AUDIO - R L OPTICAL OUT

(OPTICAL)HDMI(ARC) Soundbarin pohjaOptinen kaapeli (ei mukana)Soundbarin yläosaBD- tai DVD-soitin, digiboksi tai pelikonsoli

1. Kun ulkoinen laite ja Soundbar-laite on sammutettu, kytke Soundbar-laitteen DIGITAL AUDIO IN

(OPTICAL) -portti ja ulkoisen laitteen OPTICAL-lähtöportti optisella kaapelilla(ei mukana) kuvan osoittamalla tavalla.

2. Käynnistä Soundbar-laite ja ulkoinen laite.

3. Paina (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai (Lähde) -painiketta

kaukosäätimessä ja valitse sitten “Digital Audio In” -tila. Kuuluu ilmoitus “Digital Audio In”.

4. Ulkoisen laitteen ääni kuuluu Soundbar-laitteesta.FIN - 29

07 MOBIILILAITTEEN YHDISTÄMINEN

Vaihtoehto1:Bluetoothillayhdistäminen Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti. Ensimmäinen yhteys

• Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on 1 metrin säteellä.

Bluetooth-laitepari muodostusnäppäin LED-merkkivalo SOUND MODE PAIR TAI Punainen→vihreä→sininenvälähtää Pariliitos Yhteys on valmis Syaani välähtää X3 “Bluetooth”-tilassa 5 Sec

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä Punainen → Vihreä → Sininen. “Ready to connect via Bluetooth.”

2. Valitse laitteessasi näytettävästä luettelosta “[AV] Samsung Soundbar S60B / [AV] Samsung

3. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin

kautta. Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo ennestään jokin Soundbar-laite (esimerkiksi [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B) mobiililaitteen kaiutinluettelossa, poista se.

• Toista vaiheet 1 ja 2. MobiililaiteFIN - 30 Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.

• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.

• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa: – Jos Soundbarin ympärillä on vahva sähköinen kenttä. – Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita. – Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

• Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).

• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.

• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.

• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.

• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa: – Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen – Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia. – Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille. – Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden laitteiden pariksi Bluetooth-toiminnon käytön aikana.

• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.FIN - 31 Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.

• Jos Soundbar-laitteen yhteys Bluetooth-laitteeseen katkeaa, Soundbar-laitteen monivärinen merkkivalo välähtää "Punainen” kolme kertaa. Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen Paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse jokin muu tila kuin “Bluetooth”.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)FIN - 32 Vaihtoehto2:Wi-Fi-yhteyden(langatonverkko)muodostaminen Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen. Ensimmäinen yhteys

1. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelimeen tai tablet-laitteeseen) ja

2. Lisää Soundbar-laite sovelluksen näyttöön tulevien ohjeiden mukaisesti.

• Automaattinen ponnahdusikkuna (toinen näyttökuva alla) ei ehkä näy joissakin laitteissa. Jos ponnahdusikkuna ei avaudu, paina “ ”-painiketta Home-näytössä. Soundbar-laite lisätään sovellukseen.

• Alla oleva kuva voi vaihdella sovellusversion mukaan. Käynnistä sovellus Lisää laite Automaattinen ponnahdusikkuna SmartThings- sovellusFIN - 33 Tap Sound -toiminnon käyttäminen Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteesta ääntä Soundbar-laitteen kautta.

• Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.

• Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android

8.1 tai uudempi versio.

Mobiililaite SmartThings-sovellus Soundbarin yläosa

1. Ota laitteen Tap Sound -toiminto käyttöön.

• Lisätietoja toiminnon ottamisesta käyttöön on alla olevassa kohdassa “Ota Tap Sound -toiminto käyttöön”.

2. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa “Aloita nyt”.

Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

3. Toista mobiililaitteesta ääntä Soundbar-laitteen kautta.

• Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

• Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.

• Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.

• Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa. Ota Tap Sound -toiminto käyttöön Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.

2. Valitse ( → ) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.

3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse “Tap

View, Tap Sound” -asetukseksi Käytössä. HUOMAUTUKSIA

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.

• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.FIN - 34

• Tämä toiminto ei ehkä ole käytettävissä joissakin maissa.

• Tämä Samsungin Soundbar-laite tukee AirPlay 2:ta ja vaatii iOS 11:4:n tai uudemman. AirPlay 2:lla voit suoratoistaa musiikkia, podcasteja ja muita äänisisältöjä Apple-laitteista Samsungin Soundbar-laitteeseen.

• Varmista, että Soundbar-laitteen virta on kytketty ja että Soundbar-laite on yhdistetty Apple- laitteen kanssa samaan Wi-Fi-verkkoon.

• Valitse AirPlayta tukevasta sovelluksesta tai iPhonen, iPadin tai Macin Ohjauskeskuksesta.

• Valitse käytettävissä olevien laitteiden luettelosta Soundbar-laite, josta haluat toistaa nykyisen äänen.FIN - 35 09 SEINÄKIINNIKKEEN ASENTAMINEN Asentamisen varotoimenpiteet

• Asenna vain pystysuoralle seinälle.

• Älä asenna liian kuumaan tai kosteaan paikkaan.

• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.

• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.

• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbarin. – Halkaisija: M5 – Pituus: suosittelemme vähintään 35milliä.

• Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbarin seinälle.

• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu virtalähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara. Seinäkiinnitysosat A TYPE : 450mm Seinäkiinnitin x 2 (M4 x L10) x 2 Pidikeruuvi Ruuvi x 2 Seinäkiinnitinkannatin

1. Aseta Seinäkiinnitin seinäpintaa vasten.

• Seinäkiinnitin on asetettava vaakasuoraan asentoon.

• Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle. Vähintään 5 cmFIN - 36

2. Kohdista Seinäkiinnitysoppaan keskiviiva

Seinäkiinnitin seinään teipillä.

aseta Keskiviiva asennusalueen keskikohtaan. Keskiviiva A TYPE : 450mm

3. Merkitse reikien paikat kynällä ja irrota

Seinäkiinnitin. A TYPE : 450mm

4. Poraa sopivan kokoisella poranterällä

seinään reikä kummankin merkinnän kohdalle. Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille.

5. Työnnä ruuvi (ei mukana) jokaisen

Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään. (Ei mukana)

6. Asenna 2 Seinäkiinnitintä oikean

Ruuvilla. Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana. Soundbarin takaosa Soundbarin oikea sivu Laite voi mallista riippuen näyttää erilaiselta kuin yllä olevassa kuvassa.FIN - 37

7. Asenna Soundbar-laite siihen kiinnitettyjen

Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

8. Liu’uta Soundbar-laitetta alaspäin alla olevan

kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

• Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu’uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien. 10 SOUNDBAR- LAITTEEN ASENTAMINEN TELEVISION ETEEN Vähintään 3 cm Mikrofonit Kohdista Soundbar-laitteen keskikohta television keskikohtaan kuvan osoittamalla tavalla. Aseta Soundbar-laite tällöin vähintään 3 cm:n etäisyydelle televisiosta, jotta puheentunnistus ei häiriinny. HUOMAUTUKSIA

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.

• Riittämätön välimatka televisioon voi aiheuttaa ongelmia puheentunnistukseen ja ääneen.FIN - 38

OHJELMISTOPÄIVITYS Automaattinen päivitys Kun Soundbar on yhteydessä Internetiin, ohjelmisto päivitetään automaattisesti aina, kun Soundbar sammutetaan.

• Jos haluat käyttää automaattista päivitystoimintoa, Soundbarin täytyy olla yhteydessä Internetiin. Soundbarin Wi-Fi-yhteys katkaistaan, jos Soundbarin virtajohto irrotetaan tai sähköt katkeavat. Jos sähköt katkeavat ja palaavat tai jos kytket virtajohdon uudelleen, käynnistä Soundbar ja yhdistä se uudelleen Internetiin. USB-päivitys SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICE DC 19V MicroUSB– USB-sovitinkaapeli (ei mukana) Soundbarin pohja Samsung voi jatkossa tarjota päivityksiä Soundbarin laiteohjelmistoon. Kun päivitys on saatavilla, voit päivittää Soundbarin liittämällä sen SERVICE-porttiin USB-muistitikun, joka sisältää laiteohjelmistopäivityksen.

1. Siirry sivustoon (www.samsung.com) → etsi

mallin nimi asiakastuen valikosta.

• Lisätietoja päivittämisestä on kohdassa Päivitysopas.

2. Lataa päivitystiedosto (USB-tyyppi).

3. Pura tiedoston pakkaus, jolloin syntyy

tiedostonimen mukainen kansio.

4. Tallenna luotu kansio USB-muistiin ja liitä se

sitten Soundbar-laitteeseen.

5. Käynnistä Soundbar-laite. Tuote päivitetään

3 minuutin kuluessa. LED- merkkivalo Valkoinen siirtyy vasemmalta oikealle ja oikealta vasemmalle

• Älä sammuta laitetta tai poista USB- muistia päivityksen aikana.

• Jos keltainen merkkivalo palaa ohjelmistopäivityksen suorittamisen jälkeen, se tarkoittaa, että ylimääräinen päivitys on käynnissä. Älä tällöin katkaise virtaa tai irrota USB-laitetta.

• Jos päivitys ei ala, kytke Soundbar- laitteen virtajohto uudelleen.

• Jos uusin versio on jo asennettu, päivitystä ei suoriteta.

• USB-tyypin mukaan voi olla, että päivitystä ei tueta.

• Jos päivitystiedostoa ei ole saatavilla LED- merkkivalo Punainen välähtää X3

• Jos päivitystiedoston versio on sama tai vanhempi LED- merkkivalo Syaani välähtää X3FIN - 39 Nollaa 5 Sec Kun Soundbar-laite on käynnissä, paina laitteen (ei kaukosäätimen) (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään viiden sekunnin ajan. LED-näyttö muuttuu alla kuvatulla tavalla, minkä jälkeen Soundbar-laite nollataan. LED- merkkivalo Syaani välähtää X3 Punainen vilkkuu → sammuu Valkoinen siirtyy vasemmalta oikealle ja oikealta vasemmalle MUISTUTUS

• Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.FIN - 40 12 VIANMÄÄRITYS Tarkista seuraavat asiat ennen yhteydenottoa huoltoon. Soundbar-laite ei käynnisty. ; Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa. Soundbar-laite toimii arvaamattomasti. ; Irrota virtajohto ja kytke se sitten uudelleen. ; Katkaise ja kytke ulkoisen laitteen virta ja yritä uudelleen. ; Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 10.) Kaukosäädin ei toimi. ; Suuntaa kaukosäädin suoraan Soundbar- laitetta kohti. ; Vaihda paristot uusiin. Soundbar-laitteen punainen LED-merkkivalo jää palamaan. ; Mikrofoni on poissa päältä. Laita mikrofoni päälle. (Katso ohjeet sivulta 8.) Soundbar-laite ei toista mitään ääntä. ; Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta. ; Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta. ; Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → valitse Soundbar) ; Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen. ; Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta. ; Alusta tuote ja yritä uudelleen. (Katso sivua 39.) Jos televisiota ei ole kytketty HDMI (ARC) -liitännällä. ; Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään. (Katso ohjeet sivulta18.) ; Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin. ; HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Yhteys → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA) Ääntä ei kuulu, kun laite on kytketty televisioon HDMI (ARC) -tilassa. ; Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai Dolby Digital. (Samsung-televisiota käytettäessä: Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Asiantuntijan asetukset → Digitaalisen lähdön äänimuoto)FIN - 41 Soundbar-laite ei muodosta Bluetooth- yhteyttä. ; Kun yhdistät uuden laitteen, siirry Bluetooth-laiteparin muodostustilaan. (Paina kaukosäätimen PAIR -painiketta tai paina laitteen (Mikrofoni käytössä / ei käytössä) -painiketta vähintään viiden sekunnin ajan.) ; Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta. ; Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta.(Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo) ; Irrota virtapistoke, kytke se takaisin ja yritä uudelleen. ; Alusta tuote ja yritä uudelleen. (Katso sivua 39.) Ääni katkeilee Bluetooth-yhteyttä käytettäessä. ; Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta. ; Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar- laitetta. ; Jos jokin vartalosi osa koskee Bluetooth- lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet. Wi-Fi-yhteyttä ei voi muodostaa. ; Tarkista, onko langaton reititin käynnissä. ; Sammuta reititin, käynnistä se uudelleen ja yritä uudelleen. ; Soundbar-laite ei muodosta yhteyttä, jos langaton signaali on liian heikko. Yritä siirtää Soundbar-laite lähemmäksi reititintä tai poistaa Soundbar-laitteen ja reitittimen välissä olevat esteet, jos se on mahdollista. ; Jos langaton reitittimesi on uusi, kaiuttimen verkkoasetukset on määritettävä uudelleen. Soundbar-laite ei käynnisty automaattisesti television kanssa. ; Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio. AVA-toiminto ei ole käytettävissä seuraavissa tapauksissa. ; AVA-toiminto ei ole käytettävissä, kun Q-Symphony-toiminto on käytössä. ; AVA-toiminto ei ole käytettävissä, kun mikrofoni on poissa päältä. Yhdistettyäni television Soundbar- laitteeseen vaihdoin Soundbar-tilaan. Televisiosta ei tämän jälkeen kuulu ääntä. ; Jos yhdistät Soundbar-laitteen mobiililaitteeseen, kun Soundbar-laite on yhdistettynä televisioon, Soundbar-laite toistaa mobiililaitteesta tulevan äänen, mutta säilyttää yhteyden televisioon. Television ääntä ei siis siirretä minnekään. ; Katkaise mobiililaitteen yhteys, niin television ääni toistetaan taas Soundbar- laitteesta.FIN - 42 13 LISENSSILLÄ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Käytä puhelinta, tablettia tai tietokonetta Spotifyn kaukosäätimenä. Katso tarkemmat tiedot osoitteesta spotify.com/ connect.

• Spotify-ohjelmistoon sovelletaan kolmansien osapuolten lisenssejä, jotka löytyvät täältä: https://www.spotify.com/ connect/third-party-licenses.

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.

• Käsittelykulut voidaan periä, jos (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta). (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.FIN - 44

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot Mallin nimi HW-S66B / HW-S67B Paino 2,7 kg Mitat (leveys x korkeus x syvyys) 670,0 x 62,0 x 105,0 mm Käyttölämpötila +5°C - +35°C Käyttökosteusprosentti 10 % - 75 % VAHVISTIN Lähtöteho (30W x 2) + (30W x 2) + (30W x 2) + 20W Tuetut toistomuodot Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch

LANGATTOMAN LAITTEEN LÄHTÖTEHO

Wi-Fi-lähettimen enimmäisteho 100 mW alueella 2,4 GHz – 2,4835 GHz, 200 mW alueella 5,15 GHz – 5,25 GHz, 100 mW alueella 5,25 GHz – 5,35GHz & 5,47 GHz – 5,725 GHz

LANGATTOMAN LAITTEEN LÄHTÖTEHO

BT-lähettimen enimmäisteho 100 mW alueella 2,4 GHz–2,4835 GHz HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.

• Paino ja mitat ovat likimääräisiä. Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä. Kokonaisvirrankulutus valmiustilassa (W) 4,2W Wi-Fi Portin passivointitapa Ota Wi-Fi käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimen CH LEVEL -painiketta 30 sekuntia. Bluetooth Portin passivointitapa Ota Bluetooth käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimen TONE CONTROL -painiketta 30 sekuntia.FIN - 45 Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa. Tämän laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää vain sisätiloissa. [Tuotteen paristojen oikea hävittäminen] (Jätteiden lajittelua käyttävät maat) Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään. Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) (Jätteiden lajittelua käyttävät maat) Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISSION ASETUS (EU) 2019/1782

Ulkoisten teholähteiden ekosuunnitteluvaatimukset : www.samsung.com/global/ecodesign_componentDAN - 2 SIKKERHEDSINFORMATIONER SIKKERHEDSINFORMATIONER FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD MÅ BAGBEKLÆDNINGEN IKKE AFTAGES.
