MANUALE UTENTE HWS66B SAMSUNG

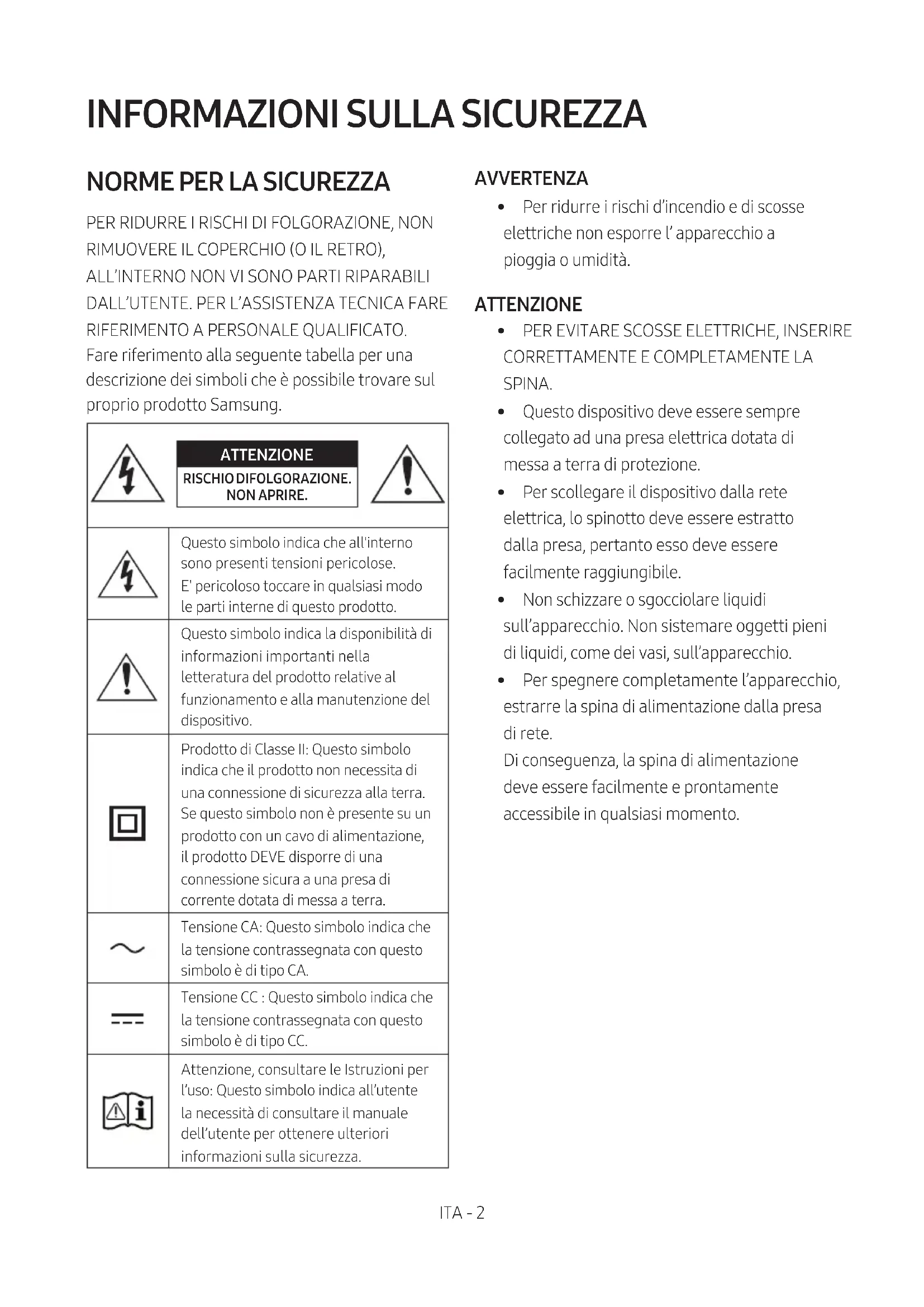

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - 3 PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.ITA - 4 SOMMARIO 01 Vericadeicomponenti 6 02 Panoramicadelprodotto 7 Pannello anteriore / Pannello superiore della Soundbar ------------------------- 7 Pannello inferiore della Soundbar ------------------------- 9 03 Utilizzodeltelecomando 10 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AAA) ------------------------- 10 Come utilizzare il telecomando

Amplicatore vocale attivo (Active Voice Amplier (AVA))

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Speciche di uscita per diverse modalità di effetti sonori

Regolazione del volume della Soundbar con il telecomando della TV ------------------------- 16 04 ConnessionedellaSoundbar 17 Collegamento della corrente elettrica

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar

05 CollegamentoaunTV 18 Connessione di una TV che supporta HDMI ARC (Audio Return Channel)

Connessione tramite cavo ottico

Connessione tramite Bluetooth

Connessione tramite Wi-Fi

Collegamento a un tv che supporta Dolby Atmos®

Utilizzo della funzione Q-Symphony

Utilizzo di Suono SpaceFit

27ITA - 5 06 Connessionediundispositivoesterno 28 Connessione tramite cavo ottico

07 Connessionediundispositivomobile 29 Metodo 1. Connessione tramite Bluetooth

Utilizzo di Tap Sound

08 ConnessionetramiteAppleAirPlay2 34 09 Installazionedelsupportopermontaggioa parete 35 Precauzioni per l’installazione

Componenti del supporto per montaggio a parete

10 InstallazionedellaSoundbardavantiallaTV 37 11 Aggiornamentodelsoftware 38 Aggiornamento automatico

12 Risoluzionedeiproblemi 40 13 Licenza 42 14 Avvisodilicenzaopensource 43 15 Notaimportantesulservizio 43 16 Specicheeguida 44 Speciche

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.

• Per ulteriori informazioni sul montaggio a parete, andare a pagina 35.

• Le caratteristiche di progettazione, le speciche e la schermata dell'app sono soggette a modiche senza preavviso.

• L’aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.ITA - 7

Indicatore LED L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.

• Il LED multicolore cambia in Bianco,Ciano,Verde,Rosso e Blu a seconda dello stato o della modalità. Tastomultifunzione
• In modalità standby, premere il tasto (Multifunzione) per accendere la Soundbar.

• Premere il tasto (Multifunzione) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.Indicatore LED Biancoacceso->spento Biancoacceso->spento Biancoacceso->spento“IngressoAudioDigitale” oppure "TV ARC"“Wi-Fi” “Bluetooth” TastovolumePremere il tasto (Volume) per regolare il volume.ITA - 8

Tasto microfono acceso/ spento Premere il tasto (Accensione/Spegnimentomicrofono) per accendere o spegnere il microfono. Quando il microfono è spento, l'indicatore LED si accende in rosso. Indicatore LED Rossoacceso “Microfonodisattivo” “Microfonoattivo”

• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.

• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.

• Se il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioniper l’audio della TV e impostare il diffusore TV su Altoparlanteesterno.

• È possibile attivare e disattivare il feedback audio utilizzando l'app SmartThings. Per informazioni sull'utilizzo dell'app SmartThings, consultare “Metodo2.ConnessionetramiteWi-Fi(rete wireless)”.ITA - 9 PannelloinferioredellaSoundbar SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC)DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICEDC 19V

DC19V(Ingressoalimentazione) Collegare l'adattatore CA/CC. (Andare a pagina 17)

SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

DIGITALAUDIOIN(OPTICAL) Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Andare a pagina 28)

HDMI(ARC) Collegare al jack HDMI (ARC) di una TV. (Andare a pagina 18)

• Per scollegare il cavo di alimentazione dell’adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA nché non sono stati completati tutti i collegamenti tra i componenti.ITA - 10

03 UTILIZZO DEL TELECOMANDO

Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAAA) Far scorrere il coperchio posteriore nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore no al raggiungimento della posizione iniziale. Comeutilizzareiltelecomando SOUND MODE WOOFERTONE CONTROL CH LEVEL

Alimentazione Consente di accendere e spegnere la Soundbar. Indicatore LED Laspiaciano lampeggiaX1 Acceso Spento Laspiarossa lampeggiaX3

• FunzioneAutoPowerDown L'unità si spegne automaticamente nelle situazioni seguenti: – Nella modalità "IngressoAudioDigitale" oppure "TVARC" / "Wi-Fi" / "Bluetooth" se l'assenza del segnale audio si prolunga per 18 minuti.

(Sorgente) Premere per selezionare una sorgente connessa alla Soundbar.

• FeedbackaudioAcceso/Spento È possibile attivare o disattivare il Feedback audio. Tenere premuto il tasto (Sorgente)sul telecomando per 5 secondi mentre la Soundbar è disattivata (modalità Standby). Indicatore LED Laspiaciano lampeggiaX1 Acceso Spento Laspiarossa lampeggiaX1ITA - 11

(Silenzioso) Premere il tasto (Silenzioso) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio. Indicatore LED Lampeggia ripetutamente

Volume Premere il tasto su o giù per regolare il volume. Indicatore LED Laspiabiancasispostaa destraX1 Volume su Laspiabiancasispostaa sinistraX1 Volume giù

CH LEVEL Premendo il pulsante è possibile regolare il volume di ciascun altoparlante. Indicatore LED LaspiabiancalampeggiaX1 “Livellocentrale” “Livellolaterale” – Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione "Livelloposteriore" è supportata. Per regolare il volume del "Livelloposteriore" tra -6 e +6, utilizzare i pulsanti Su/Giù.ITA - 12

(Controlloaudio) Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata usando i tasti Su/Giù. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. Indicatore LED Laspiabianca lampeggiaX1 “SuonoSpaceFit” “Amplicatorevocaleattivo” “Miglioramentodellavoce” “ModalitàNotte” “Sincronizza” “Altoparlantevirtuale” – Tenere premuto il tasto (Controlloaudio) per circa 5 secondi per regolare il suono per ogni banda di frequenza. È possibile selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destra e ogni valore può essere regolato su un’impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su “Standard”.) – "Miglioramentodellavoce" semplica l'ascolto dei dialoghi parlati nei lm e in TV. – "ModalitàNotte" è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari. – Se il video della TV e l’audio della Soundbar non sono sincronizzati, selezionare “Sincronizza” in Controllo audio, quindi impostare il ritardo dell’audio tra 0~300 millisecondi usando i tasti Su/Giù. – La funzione “Sincronizza” è supportata solo per alcune funzioni. – La funzione “Altoparlantevirtuale” può essere impostata su Attivo/Disattivo utilizzando i pulsanti Su/Giù.

BluetoothPAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Quando si preme il tasto, il display LED cambia come illustrato di seguito.

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso→Verde→Blu. Indicatore LED Rosso→Verde→Blulampeggia Abbinamento La connessione è completata Laspiaciano lampeggiaX3 "ProntoperlaconnessionetramiteBluetooth."

p (Riproduci/Pausa) È possibile riprodurre o mettere in pausa la musica premendo il tasto.ITA - 13

Su/Giù/Sinistra/Destra Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• ID SET Tenere premuto il tasto Su per 5 secondi per completare l’ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).

(Info) Premere il pulsante per visualizzare le informazioni sulla funzione in uso. (Andare a pagina 7.) Quando è collegato a Dolby Atmos®, l'indicatore LED lampeggia 3 volte nel colore azzurro.

SOUND MODE Premendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. Indicatore LED Laspiabianca lampeggiaX1 "Suonoadattivo" "DTSVirtual:X" "Musica" "Giochi" "Standard"

• Suonoadattivo Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

• DTSVirtual:X Audio 3D immersivo da qualsiasi contenuto.

• Musica Offre un suono più naturale e riempitivo per i contenuti musicali.

• Giochi Fornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.

• Standard Emette il suono originale.

LIVELLOWOOFER(BASSO) Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predenito), premere il tasto.

TONE CONTROL Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata usando i tasti Su/Giù. (Questa funzione è disponibile in tutte le modalità audio tranne nella modalità “Standard”.) Indicatore LED LaspiabiancalampeggiaX1 “Alti” “Bassi”ITA - 14 Amplicatorevocaleattivo(ActiveVoiceAmplier(AVA))

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.

• Durante l'analisi non viene salvato nessun dato. Utilizzodeipulsantinascosti(pulsanticonpiùdiunafunzione) Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione WOOFER (Su) Acceso/Spento Telecomando della TV (Standby) page 16 Su ID SET page 13 (Controllo audio) EQ 7 bande page 12 (Sorgente) Feedback audio Acceso/Spento (Standby) page 10ITA - 15 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Soloconsubwoofer Consubwooferekitdi diffusoriposterioriwireless Suono adattivo

• Il kit diffusori posteriori wireless Samsung e il subwoofer possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

• Quando la sorgente di ingresso è Dolby Atmos®, tramite la congurazione del solo Subwoofer è disponibile l'audio a 5.1 canali, mentre con la congurazione del Subwoofer e del Kit altoparlante posteriore wireless è disponibile l'audio a 7.1 canali.ITA - 16 RegolazionedelvolumedellaSoundbarconiltelecomandodellaTV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l’associazione, non sono supportati.

• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlanteesterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “Off-TVRemote” (modalità predenita), “Samsung-TVRemote”, “All-TVRemote”. Lo stato dell'indicatore LED cambia a ogni cambio di modalità, come mostrato di seguito. Tastodeltelecomando IndicatoreLED Stato SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec “Off-TV Remote” (modalità predenita) Laspiarossa lampeggiaX1 Disabilita il telecomando della TV. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec Laspiaciano lampeggiaX1 “Samsung-TV Remote” Abilita il telecomando IR di una TV Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec “All-TV Remote” Laspiablu lampeggiaX1 Abilita il telecomando IR di una TV di terze parti.ITA - 17

04 CONNESSIONE DELLA SOUNDBAR

Collegamentodellacorrenteelettrica Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

• Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare innanzitutto il cavo di alimentazione all’adattatore CA/CC.

Collegare l’adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

2. Collegare il cavo di alimentazione a una presa a muro.

Parteinferioredell'unitàprincipale dellaSoundbar SERVICEDC 19V DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) DIGITAL AUDIO IN (OPTICAL)HDMI(ARC) SERVICE DC 19V Cavodi alimentazione AdattatoreCA/CC SERVICEDC 19V NOTE

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento. CollegamentodelkitposteriorewirelessSamsungedelsubwoofer allaSoundbar Ascolta un vero audio surround wireless collegando il kit altoparlanti posteriori wireless (SWA-9100S o SWA-9200S, venduto separatamente) e subwoofer wireless (SWA-W510, venduto separatamente) alla soundbar. Per informazioni dettagliate sulle connessioni, consulta il manuale del kit altoparlanti posteriori wireless Samsung e del subwoofer wireless.ITA - 18

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.

• Si consiglia di utilizzare un cavo High-SpeedHDMICablewithEthernet. HDMI IN (ARC)

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. L'audio della TV viene diffuso dalla Soundbar.

• Quando l'audio della TV non viene diffuso, premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare la modalità "IngressoAudioDigitale".

• Se non viene emesso alcun suono, controllare di nuovo il collegamento del cavo HDMI.

• Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.ITA - 19 NOTE

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.

• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.

• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.

• Quando l'audio di una stazione è codicato in Dolby Digital e "Formato audio dell’uscita digitale" sulla TV è impostato su PCM, è consigliabile modicare l'impostazione in Dolby Digital. Dopo aver modicato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)ITA - 20 Connessionetramitecavoottico Listadicontrollopre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura. Indicatore LED Biancoacceso->spento "IngressoAudio Digitale"

la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente)

sul telecomando, quindi selezionare la modalità "IngressoAudioDigitale". Viene emesso l'annuncio, "IngressoAudioDigitale".

4. L'audio della TV viene diffuso dalla Soundbar.ITA - 21

ConnessionetramiteBluetooth Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.

• È possibile connettere una TV Samsung che supporta il Bluetooth. Vericare le speciche della TV. Laconnessioneiniziale

Pulsantediassociazione Bluetooth IndicatoreLED SOUND MODE PAIR OPPURE Rosso→Verde→Blulampeggia Abbinamento La connessione è completata Laspiaciano lampeggiaX3 In modalità "Bluetooth" 5 Sec

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso→ Verde→ Blu. "ProntoperlaconnessionetramiteBluetooth."

2. Selezionare la modalità Bluetooth sulla TV Samsung.

(Esempio: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono Uscita audio Elenco altoparlanti Bluetooth [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Bluetooth))

3. Selezionare "[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B" dall'elenco sullo

schermo della TV. Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazionerichiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

4. L'audio della TV Samsung viene ora emesso dalla Soundbar.

• Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente cambiando la modalità in "Bluetooth".ITA - 22 Seildispositivononsiconnette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, (ad esempio [AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B), eliminarla.

• Ripetere i passaggi da 1 a 3. DisconnessionedellaSoundbardallaTVSamsung Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare una modalità diversa da "Bluetooth".

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.) NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.ITA - 23 ConnessionetramiteWi-Fi Listadicontrollopre-connessione

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.

• Vericare che ilrouterwireless(Wi-Fi) sia acceso e che la TVsiacollegataalrouter.

• La TV e la Soundbar devono essere collegate alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non è possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.

• Poiché i menu possono variare in base all’anno di produzione, fare riferimento al manuale della TV.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere la pagina 32 per dettagli su come stabilire una connessione Wi-Fi.

1. Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 32, “Metodo2.

ConnessionetramiteWi-Fi(retewireless)”.

2. Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TVSamsungcommercializzateapartiredal2017 Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono Uscita audio [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)ITA - 24 CollegamentoauntvchesupportaDolbyAtmos® Listadicontrollopre-connessione

• Dolby Atmos® è supportato nella modalità "TV ARC" o "Wi-Fi".

• Assicurarsi che il contenuto supporti Dolby Atmos®. HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) CollegarelaportaHDMIIN (ARC)oppure(eARC)dellaTV. CavoHDMI Parteinferiore dellaSoundbar CollegarelaportaHDMI(ARC) dell'unitàprincipaledellaSoundbar. PartesuperioredellaSoundbar Indicatore LED Biancoacceso->spento "TV ARC"

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. L'audio della TV viene diffuso dalla Soundbar.ITA - 25

Indicatore LED Biancoacceso->spento “Wi-Fi” MenudelTV Wi-Fi

1. Collegare la Soundbar e il TV alla stessa rete wireless (Wi-Fi).

2. Per l'uscita audio del TV, selezionare Soundbar.

3. L'audio della TV viene diffuso dalla Soundbar.

• CongurazionediDolbyAtmos®suunplayerBDosualtridispositivicollegatialTV. Aprire le opzioni uscita audio sul menu impostazioni del lettore BD o altro dispositivo e assicurarsi che l’opzione “Nessuna codica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

• QuestafunzioneèdisponibilesualcuniTVSamsungealcunimodellidiSoundbar.ITA - 26 UtilizzodellafunzioneQ-Symphony Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l’audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu “TV+Soundbar” sotto il menu Uscitaaudio del TV. Selezionare il menu corrispondente. Indicatore LED Biancoacceso->spento “IngressoAudioDigitale” MenudelTV OPPURE Cavoottico(nonfornitoin dotazione) CavoHDMI

• Può funzionare secondo il codec supportato dal TV.

• Questa funzione è supportata solo quando il cavo HDMI, il cavo ottico (non fornito in dotazione) o il Wi-Fi è collegato.

• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.

• Assicurarsi che la TV e la Soundbar siano collegate allo stesso router wireless/alla stessa frequenza.

• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.ITA - 27 UtilizzodiSuonoSpaceFit Per qualità audio migliorata tramite l’analisi degli spazi di ascolto. Metodo1.CollegamentotramitelaSoundbar Per abilitare questa funzione, attivare la modalità SuonoSpaceFit con il telecomando della Soundbar. ( (Controlloaudio)→ "SuonoSpaceFitdisattivo" → ▲ (Su) → "SuonoSpaceFitattivo")

• Disponibile in tutte le modalità audio. Metodo2.CollegamentotramiteilTV Per abilitare questa funzione, attivare la modalità Suonoadattivo+ nel menu del TV Samsung. (Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Generali Impostazioni modalità intelligente Suono adattivo+)

• La modalità audio della Soundbar verrà impostata automaticamente su Suonoadattivo+ se si abilita la modalità Suonoadattivo+ sul TV. NOTA

• Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specici.ITA - 28

(OPTICAL)HDMI(ARC) ParteinferioredellaSoundbarCavoottico (nonindotazione)PartesuperioredellaSoundbarBD/LettoreDVD/Set-topbox/Consolepervideogiochi

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITALAUDIOIN(OPTICAL)

sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico (non in dotazione), come mostrato nella gura.

2. Accendere la Soundbar e il dispositivo esterno.

3. Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente)

sul telecomando, quindi selezionare la modalità "IngressoAudioDigitale". Viene emesso l'annuncio, "IngressoAudioDigitale".

4. L'audio del dispositivo esterno viene diffuso dalla Soundbar.ITA - 29

07 CONNESSIONE DI UN DISPOSITIVO

MOBILE Metodo1.ConnessionetramiteBluetooth Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente. Laconnessioneiniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

Pulsantediassociazione Bluetooth IndicatoreLED SOUND MODE PAIR OPPURE Rosso→Verde→Blulampeggia Abbinamento La connessione è completata Laspiaciano lampeggiaX3 In modalità "Bluetooth" 5 Sec

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso→Verde→Blu. "ProntoperlaconnessionetramiteBluetooth."

2. Sul dispositivo selezionare "[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B"

dall'elenco che viene visualizzato.

3. Riprodurre i le musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Seildispositivononsicollega

• Se nell’elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, (ad esempio “[AV]SamsungSoundbarS60B/[AV]SamsungSoundbarS61B”), eliminarla.

• Ripetere i passaggi 1 e 2. DispositivomobileITA - 30 NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall’unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).

• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).

• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).

• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.

• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell’audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni: – Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar. – Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono vericarsi uttuazioni elettriche. – Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless. – Ostacoli come porte e pareti potrebbero inuire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l’opzione Bluetooth.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.ITA - 31 DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in “Rosso”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare una modalità diversa da "Bluetooth".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)ITA - 32 Metodo2.ConnessionetramiteWi-Fi(retewireless) Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell’app SmartThings. Connessioneiniziale

1. Installare e avviare l’app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull’app, seguire le istruzioni per aggiungere la Soundbar.

• Su alcuni dispositivi la nestra popup automatica (la seconda schermata riportata di seguito) potrebbe non venire visualizzata. Se la nestra pop-up non appare, premere “ ” nella schermata Home. La Soundbar viene aggiunta all’app.

• L'illustrazione in basso potrebbe variare a seconda della versione dell'app. Avvia app Aggiungi dispositivo Popup automatico App SmartThingsITA - 33 UtilizzodiTapSound Toccare la Soundbar con il dispositivo mobile per riprodurre l’audio dal dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Dispositivomobile AppSmartThings Partesuperioredella Soundbar

1. Attivare la funzione TapSound sul dispositivo mobile.

• Per dettagli sull'attivazione della funzione, vedere “AttivarelafunzioneTapSound” di seguito.

2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Avviaora” nella nestra dei messaggi

che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre l’audio dal dispositivo mobile tramite la Soundbar.

• Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata. AttivarelafunzioneTapSound Usare l'app SmartThings per attivare la funzione TapView,TapSound.

1. Eseguire l'app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell'app SmartThings mostrata sul dispositivo mobile.

3. Impostare “TapView,TapSound” su Attivo per consentire il funzionamento della funzione quando

un dispositivo mobile si avvicina alla Soundbar. NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione TapSound non è in operazione.

• La funzione TapSound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 34

08 CONNESSIONE TRAMITE APPLE AIRPLAY 2

• Questa funzione potrebbe non essere disponibile in alcuni paesi.

• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive. Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung.

• Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.

• Selezionare da un'app supportata da AirPlay o dal Centro di controllo su iPhone, iPad o Mac.

• Selezionare la Soundbar dall'elenco dei dispositivi disponibili per riprodurre l'audio corrente.ITA - 35 09 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE Precauzioniperl’installazione

• Installare solo su pareti verticali.

• Non installare in luoghi caratterizzati da temperature e/o umidità elevate.

• Vericare se la parete è sufcientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.

• Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, ssare le viti ai montanti della parete.

• Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar. – Diametro: M5 – Lunghezza: consigliati almeno 35 mm.

• Collegare i cavi dall’unità ai dispositivi esterni prima di montare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dall’alimentazione prima di installarla. In caso contrario, potrebbero vericarsi scariche elettriche. Componentidelsupportoper montaggioaparete A TYPE : 450mm Guidapermontaggioaparete x 2 (M4 x L10) x 2 Rondelladissaggio Vite x 2 Supportopermontaggioaparete

1. Posizionare la Guidapermontaggioaparete

contro la supercie della parete.

• La Guidapermontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 36

2. Allineare la LineacentraledellaGuidaper

montaggioaparete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidapermontaggioa parete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale A TYPE : 450mm

3. Usare una penna per contrassegnare le

posizioni dei fori e rimuovere la Guidaper montaggioaparete. A TYPE : 450mm

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di ssaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro. (Nonfornitain dotazione)

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. Parteposteriore dellaSoundbar EstremitàdestradellaSoundbar

• Il prodotto reale potrebbe apparire diverso dall'immagine in alto, a seconda del modello.ITA - 37

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete.

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. 10 INSTALLAZIONE DELLA SOUNDBAR

Almeno3cm Microfoni Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV. A questo punto, posizionare la Soundbar a una distanza di almeno 3 cm dalla TV in modo da non creare interferenze con il riconoscimento vocale. NOTE

• Assicurarsi di collocare la Soundbar su una supercie piana e solida.

• Una distanza insufciente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.ITA - 38 11 AGGIORNAMENTO DEL SOFTWARE Aggiornamentoautomatico Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

• Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet. AggiornamentoUSB SERVICEDC 19VDIGITAL AUDIO IN (OPTICAL) HDMI (ARC) SERVICE DC 19V DaMicroUSBa cavoadattatoreUSB (nonindotazione) ParteinferioredellaSoundbar Samsungpotrebbeinfuturorenderedisponibili aggiornamentiperilrmwaredisistemadella Soundbar. Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il rmware di aggiornamento alla porta SERVICE della Soundbar.

1. Vai a (www.samsung.com) → cerca il nome

modello dall'opzione di menu assistenza clienti.

• Per ulteriori informazioni sull’aggiornamento, fare riferimento alla Guida all’aggiornamento.

2. Scaricare il le di aggiornamento (tipo USB).

3. Decomprimere il le per creare una cartella

USB, quindi collegarlo alla Soundbar.

5. Accendere la Soundbar. Il prodotto viene

aggiornato entro 3 minuti. Indicatore LED Ilbiancosimuovedasinistraa destraedadestraasinistra

• Durante l’aggiornamento, non spegnere né rimuovere il dispositivo USB.

• Se il LED giallo è attivato una volta completato l'aggiornamento del software, questo signica che è in corso un ulteriore aggiornamento. Quando questo si verica, non spegnere l'alimentazione o rimuovere la USB.

• Se l'aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar.

• Se è installata la versione più recente, non viene eseguito alcun aggiornamento.

• A seconda del tipo di dispositivo USB, l’aggiornamento potrebbe non essere supportato.

• Se non è disponibile un le di aggiornamento Indicatore LED Laspiarossa lampeggiaX3

• Se il le di aggiornamento è per la stessa versione o per una versione precedente Indicatore LED Laspiaciano lampeggiaX3ITA - 39 Ripristino 5 Sec Con la Soundbar accesa, premere contemporaneamente i tasti (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata. Indicatore LED Laspiaciano lampeggiaX3 Laspiarossa lampeggia

• Spento Ilbiancosimuovedasinistraa destraedadestraasinistra ATTENZIONE

• Tutte le impostazioni della Soundbar verranno ripristinate. Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.ITA - 40

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l’assistenza, controllare quanto segue. LaSoundbarnonsiaccende. ; Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. LaSoundbarfunzionainmodononregolare. ; Disinserire e reinserire il cavo di alimentazione. ; Spegnere e riaccendere il dispositivo esterno e riprovare. ; In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 10.) Iltelecomandononfunziona. ; Puntare il telecomando direttamente sulla Soundbar. ; Sostituire le batterie. L'indicatoreLEDrossosullaSoundbarrimane acceso. ; Il microfono è spento. Accendere il microfono. (Andare a pagina 8.) LaSoundbarnonemettesuoni. ; Il volume della Soundbar è troppo basso o azzerato. Regolare il volume. ; Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. ; Per l’uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( )

• Menu → Impostazioni ( ) → Tutte le impostazioni ( )→ Suono → Uscita audio → Seleziona Soundbar) ; Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo. ; Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto. ; Inizializzare il prodotto e riprovare. (Andare a pagina 39.) SeilTVnonècollegatotramiteHDMI(ARC). ; Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina18.) ; La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar. ; HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( )

• Connessione → Gestione dispositivi esterni

• Anynet+ (HDMI-CEC) ACCESO) Nessunaudioiningressoquandocisicollega allaTVinmodalitàHDMI(ARC). ; Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l’uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale ( )

• Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Impostazioni avanzate → Formato audio dell’uscita digitale)ITA - 41 LaSoundbarnonsiconnettetramite Bluetooth. ; Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto PAIR sul telecomando o il tasto (Accensione/ Spegnimentomicrofono) sul corpo per almeno 5secondi.) ; la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo. ; Riconnetterlo dopo aver rimosso l’elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Elenco altoparlanti Bluetooth) ; Rimuovere e ricollegare la spina di alimentazione, quindi riprovare. ; Inizializzare il prodotto e riprovare. (Andare a pagina 39.) Ilsuonosiinterrompeseconnessotramite Bluetooth. ; Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc. ; Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l’interruzione dell’audio. Avvicinare il dispositivo alla Soundbar. ; Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Vericare l’ambiente di installazione e le condizioni di utilizzo. ImpossibilecollegarsiallaWi-Fi. ; Vericare se il router wireless è acceso. ; Spegnere il router, riaccenderlo, quindi riprovare. ; La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile. ; Se il router wireless è nuovo, è necessario ricongurare le impostazioni di rete del diffusore. LaSoundbarnonsiaccendeautomaticamente conilTV. ; Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. LafunzioneAVAnonèdisponibileneicasi seguenti. ; La funzione AVA non sarà disponibile con la funzione Q-Symphony. ; La funzione AVA non sarà disponibile se il microfono è spento. DopoavercollegatoilTVallaSoundbar,ho cambiatolamodalitàSoundbar.Manonviene emessoalcunsuonodalTV. ; Collegando la Soundbar a un dispositivo mobile mentre la Soundbar è collegata al TV, questa emette l'audio dal dispositivo mobile mantenendo la connessione al TV. Quindi l'audio del TV non verrà emesso da nessun dispositivo. ; Scollegare il dispositivo mobile e l'audio del TV verrà nuovamente emesso dalla Soundbar.ITA - 42 13 LICENZA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 44

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi. Precauzioni:LaSoundbarsiriavvieràautomaticamenteseaccendi/spegnilaWi-Fi. Consumo energetico complessivo in standby (W) 4,2W Wi-Fi Metodo di disattivazione porta Premere il pulsante CH LEVEL sul telecomando della Soundbar per 30 secondi per attivare/ disattivare il Wi-Fi. Bluetooth Metodo di disattivazione porta Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.ITA - 45 Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/ UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L’uso di questa apparecchiatura è consentito in tutti i Paesi dell’UE e nel Regno Unito. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni. [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO(UE)2019/1782DELLACOMMISSIONE

Speciche per la progettazione ecocompatibile degli alimentatori esterni : www.samsung.com/global/ecodesign_componentSPA - 2

2.0 canale 5.1 canale 7.1 canale

5.1 canale 5.1 canale 7.1 canale

Dolby Atmos® 5.1 canale 7.1 canale DTS Virtual:X

2.0 canale 5.1 canale 7.1 canale

5.1 canale 5.1 canale 7.1 canale

Dolby Atmos® 5.1 canale 7.1 canale Music

2.0 canale 5.1 canale 7.1 canale

5.1 canale 5.1 canale 7.1 canale

Dolby Atmos® 5.1 canale 7.1 canale Game

2.0 canale 5.1 canale 7.1 canale

5.1 canale 5.1 canale 7.1 canale

Dolby Atmos® 5.1 canale 7.1 canale Standard

2.0 canale 2.1 canale 2.1 canale

5.1 canale 5.1 canale 5.1canale
