KASUTUSJUHEND HWS66B SAMSUNG

TEENINDUSTÖÖTAJATE POOLE. Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis. ETTEVAATUST! MITTE AVADA, ELEKTRILÖÖGIOHTSee sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.II klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust. Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega. Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist. HOIATUS

• Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega. ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.

• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tõmmata. Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.

• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tõmbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.EST - 3 ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu

toitevarustus vastaks toote põhjal asuval identitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage

vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse

käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja

liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad

keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.EST - 4 SISUKORD 01 Komponentide kontrollimine 6 02 Toote ülevaade 7 Soundbari alumine paneel ------------------------- 9 03 Kaugjuhtimispuldi kasutamine 10 Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) ------------------------- 10 Kuidas kaugjuhtimispulti kasutada?

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Heliväljundi andmed erinevate heliefektirežiimide puhul

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga ------------------------- 16 04 Soundbari ühendamine 17 Elektritoite ühendamine

Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga

Ühendamine, kasutades optilist kaablit

Bluetoothi kaudu ühendamine

Wi-Fi teel ühenduse loomine

Funktsiooni Q-Symphony kasutamine

27EST - 5 06 Välisseadme ühendamine 28 Ühendamine, kasutades optilist kaablit

07 Mobiilseadme ühendamine 29

1. meetod. Bluetoothi kaudu ühendamine

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

08 Ühendammine Apple AirPlay 2 kaudu 34 09 Seinakinnituse paigaldamine 35 Ettevaatusabinõud paigaldamisel

12 Tõrkeotsing 40 13 Litsents 42 14 Avatud Lähtekoodi Litsentsi Teatis 43 15 Oluline Teenusega Seotud Märkus 43 16 Tehnilised Andmed ja Teave 44 Tehnilised andmed

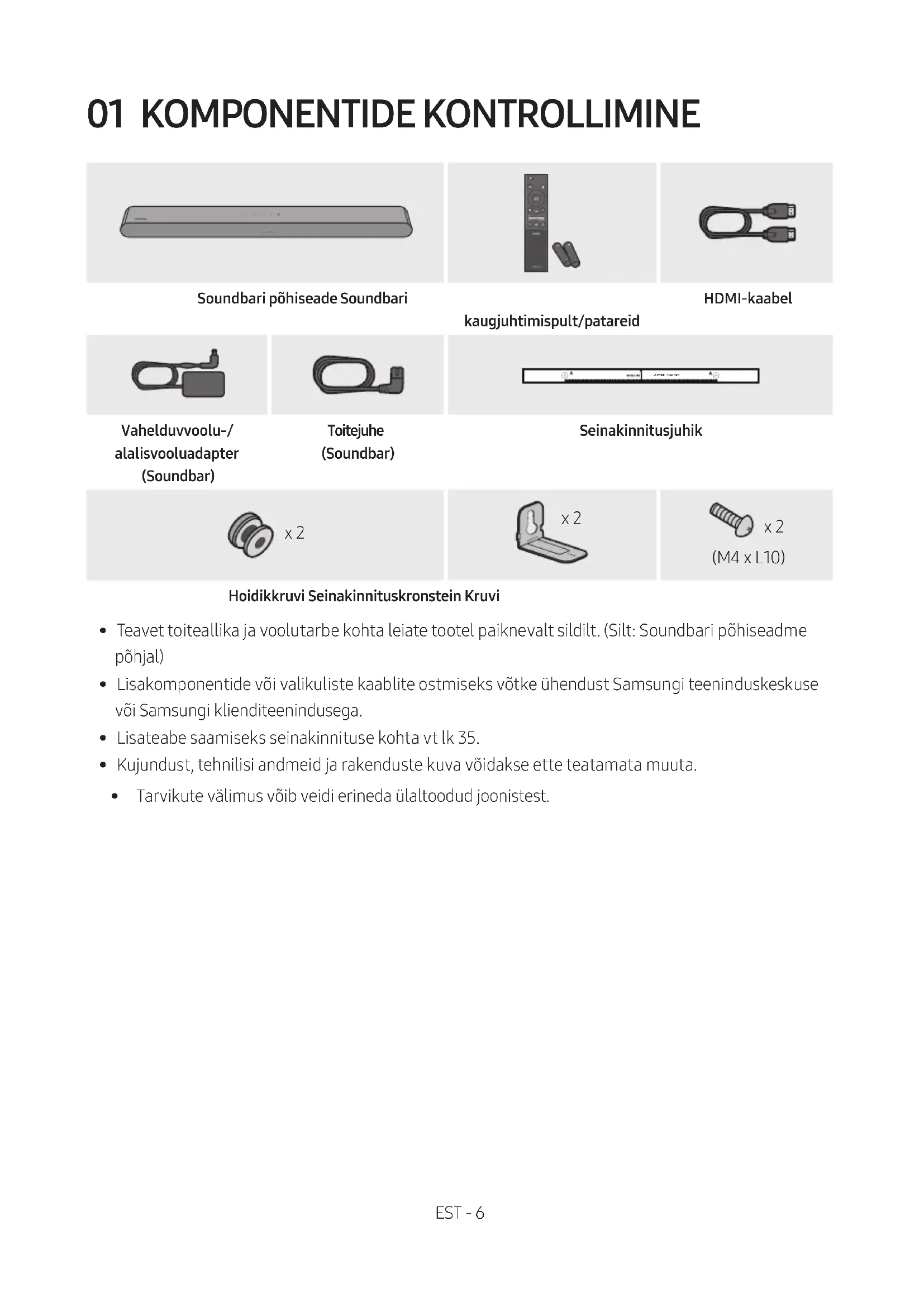

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)

• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.

• Lisateabe saamiseks seinakinnituse kohta vt lk 35.

• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.

• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.EST - 7 02 TOOTE ÜLEVAADE Soundbari esipaneel / ülemine paneel

LED-näidikLED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režiimile või olekule. LED-näidiku värv ja põlevate tulede arv tähistavad aktiivset režiimi, nagu on kirjeldatud allpool.

• Mitmevärviline LED lülitub olenevalt režiimist või olekust värvide Valge, Tsüaansiniselt, Roheline, Punane ja Sinine vahel.

Nupp Mitu funktsiooni

• Vajutage ooterežiimis Soundbari sisselülitamiseks nuppu (Mitu funktsiooni).

• Vajutage režiimi muutmiseks nuppu (Mitu funktsiooni). Iga kord, kui muudate režiimi, süttib LED-näidik valgelt ja seejärel kustub. LED- näidikPõleb valgelt -> kustub Põleb valgelt -> kustub Põleb valgelt -> kustub„Digital Audio In“ või „TV ARC“ „Wi-Fi“ „Bluetooth“

Nupp Helitugevus Vajutage helitugevuse reguleerimiseks nuppu (Helitugevus).EST - 8

Nupp Mikrofon sisse/välja Vajutage mikrofoni sisse- või väljalülitamiseks nuppu (Mikrofon sisse/välja). Kui mikrofon on välja lülitatud, süttib punane LED-näidik. LED-näidik Põleb punaselt „Mic Off“ „Mic On“

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.

• Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus.

• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kõlar valikule Väline kõlar.

DC 19V (Toitesisend) Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 17)

SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade.

DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 28)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tõmmake pistikust. Ärge tõmmake juhtmest.

• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui kõigi osade vahelised ühendused on tehtud.EST - 10 03 KAUGJUHTIMISPULDI KASUTAMINE Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AAA-tüüpi patareid (1,5 V) õige polaarsusega. Lükake tagumine kate oma kohale tagasi. Kuidas kaugjuhtimispulti kasutada? SOUND MODE WOOFERTONE CONTROL CH LEVEL

Toide Heliriba sisse- ja väljalülitamiseks. LED- näidik Vilgub 1 kord tsüaansiniselt Sees Väljas Vilgub 3 korda punaselt

• Auto Power Down funktsioon Seade lülitub automaatselt välja järgmistes olukordades. – Režiimis „Digital Audio In“ või „TV ARC“ / „Wi-Fi“ / „Bluetooth “, kui 18 minuti jooksul puudub helisignaal.

(Allikas) Vajutage heliribaga ühendatud allika valimiseks.

• Heli tagasiside Sees/Väljas Saate heli tagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu (Allikas) 5 sekundit all. LED- näidik Vilgub 1 kord tsüaansiniselt Sees Väljas Vilgub 1 korda punaseltEST - 11

(Vaigistamine) Vajutage heli vaigistamiseks nuppu (Vaigistamine) . Vajutage uuesti vaigistuse väljalülitamiseks. LED- näidik Vilgub X korda

Helitugevus Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks. LED- näidik Valge liigub 1 võrra paremale Helitugevuse suurendamine Valge liigub 1 võrra vasakule Helitugevuse vähendamine

CH LEVEL Kui vajutate nuppu, saate reguleerida iga kõlari helitugevust. LED- näidik Vilgub 1 kord valgelt „Centre Level“ „Side Level“ – Kui tagakõlarid (müüakse eraldi) on ühendatud, toetatakse sätet „Rear Level“. Kasutage sätte „Rear Level“ helitugevuse reguleerimiseks vahemikus -6 kuni +6 nuppe Üles/Alla.EST - 12

(Heli juhtimine) Kui vajutate nuppu, saate määra helifunktsiooni. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt. LED- näidik Vilgub 1 kord valgelt „SpaceFit Sound“ „Active Voice Amplier“ „Voice enhancement“ „Night mode“ „Sync“ „Virtual“ – Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning kõiki neist saab reguleerida vahemikus –6–+6, kasutades nuppe Üles/Alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.) – „Voice enhancement“ muudab lmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks. – „Night mode“ on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav. – Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, valige heliseadetest suvand „Sync“ ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/Alla. – Suvandit „Sync“ toetatakse ainult teatud funktsioonide puhul. – Funktsiooni „Virtual“ saab sisse ja välja lülitada, kasutades nuppe Üles/Alla.

Bluetooth PAIR Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. LED- näidik Vilgub punaselt → roheliselt → siniselt Sidumine Ühendamine valmis Vilgub 3 kord tsüaansiniselt „Ready to connect via Bluetooth.“

p (Esitamine/Peatamine) Saate selle nupuga muusika taasesituse peatada või seda jätkata.EST - 13

Üles/Alla/Vasakule/Paremale Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seadistada funktsioone.

• Muusika vahelejätmine Vajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.

• ID SET Vajutage Üles ja hoidke seda 5 sekundit all, et lõpetada ID SET (kui loote ühendust juhtmevaba bassikõlari või juhtmevabade tagakõlaritega).

(Info) Käesoleva funktsiooni kohta teabe saamiseks vajutage nuppu. (Vt lk 17.) Kui see on ühendatud Dolby Atmos®-iga, vilgub LED-indikaator 3 korda tsüaansiniselt.

SOUND MODE Kui vajutate nuppu, saate valida soovitud helirežiimi. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt. LED- näidik Vilgub 1 kord valgelt „Adaptive Sound“ „DTS Virtual:X“ „Music“ „Game“ „Standard“

• Adaptive Sound Analüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.

• DTS Virtual:X Iga sisu kaasahaarav 3D-heli.

• Music Muudab muusikasisu heli loomulikumaks ja ruumitäitvamaks.

• Game Pakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.

• Standard Väljastab originaalheli.

Liigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele –12 või vahemikus –6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.

TONE CONTROL Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saab kohandada nupuga Üles/Alla. (Funktsioon on saadaval kõigis helirežiimides, v.a „Standard“.) LED- näidik Vilgub 1 kord valgelt „Treble“ „Bass“EST - 14 Active Voice Amplier (AVA)

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.

• Analüüsi ajal andmeid ei salvestata. Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine Varjatud nupp Viiteleht Kaugjuhtimispuldi nupp Funktsioon WOOFER (Üles) Teleri kaugjuhtimispuldiga Sees/Väljas (ooterežiim) Lk 16 Üles ID SET Lk 13 (Heli juhtimine) 7 ribaga EQ Lk 12 (Allikas) Heli tagasiside Sees/Väljas (ooterežiim) Lk 10EST - 15 Heliväljundi andmed erinevate heliefektirežiimide puhul Efekt Sisend Väljund Ainult bassikõlariga Bassikõlari ja juhtmevaba tagakõlarikomplektiga Adaptive Sound

• Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi. Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.

• Kui sisendallikas on Dolby Atmos®, pakub ainult bassikõlariga seadistus 5.1 kanaliga heli, samas kui bassikõlari ja juhtmevaba tagakõlarikomplektiga seadistus pakub 7.1 kanaliga heli.EST - 16 Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth- kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kõlar valikule Väline kõlar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Lülitage Soundbar välja.

2. Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „Off-TV Remote“ (vaikerežiim), „Samsung-TV Remote“, „All-TV Remote“. Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud. Kaugjuhtimispuldi nupp LED-näidik Olek SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec „Off-TV Remote“ (vaikerežiim) Vilgub 1 kord punaselt Teleri kaugjuhtimispuldi keelamine. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec „Samsung-TV Remote“ Vilgub 1 kord tsüaansiniselt Samsungi teleri IR-kaugjuhtimispuldi lubamine. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec „All-TV Remote“ Vilgub 1 kord siniselt Kolmanda poole IR-kaugjuhtimispuldi lubamine.EST - 17 04 SOUNDBARI ÜHENDAMINE Elektritoite ühendamine Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)

1. Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga.

Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.

• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid. Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga Minge üle tõelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9100S või SWA-9200S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W510, müügil eraldi) Soundbariga. Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.EST - 18 05 TELERIGA ÜHENDAMINE HDMI ARC-i (helitagastuskanal) toega teleri ühendamine ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI- signaali.

• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.

• Soovitatav kaabel on High-Speed HDMI Cable with Ethernet. HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) Ühendage teleri pesaga HDMI IN (ARC) või (eARC). HDMI-kaabel Soundbari põhi Ühendage Soundbari põhiseadme pesaga HDMI (ARC). Soundbari ülaosa LED-näidik Põleb valgelt -> kustub „Digital Audio In“

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.

• Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „Digital Audio In“.

• Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.

• Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.EST - 19 MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.

• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.

• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)EST - 20 Ühendamine, kasutades optilist kaablit Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI- signaali.

• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need. LED-näidik Põleb valgelt -> kustub „Digital Audio In“

(OPTICAL)HDMI(ARC) OPTICAL OUT Soundbari põhi Optiline kaabel (pole kaasas) Soundbari ülaosa

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja

teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja

Bluetoothi kaudu ühendamine Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. „Ready to connect via Bluetooth.“

S61B“. Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vaja on siduda“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

4. Nüüd kuulete Samsungi teleri heli Soundbarist.

• Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui selle režiimiks valitakse „Bluetooth“.EST - 22 Kui seadme ühendamine ebaõnnestub

• Kui teil on Samsungi teleri kõlarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), siis kustutage see.

• Seejärel korrake etappe 1–3. Soundbari ja Samsungi teleri ühenduse katkestamine Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui „Bluetooth“.

• Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.) Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. – Soundbari ümber on tugev elektriväli. – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. – Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.EST - 23 Wi-Fi teel ühenduse loomine Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.

• Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.

• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).

• Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi- ühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.

• Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.

• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 32.

1. Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 32, „2. meetod. Wi-Fi (juhtmevaba

võrgu) kaudu ühendamine“.

2. Seadke teleri menüüs Audio (Heli) sisendallikaks Soundbar.

• Alates aastast 2017 välja antud Samsung TV-d Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Heli Heliväljund [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B (Wi-Fi)EST - 24 Ühendamine teleriga, mis toetab Dolby Atmos®-t Ühendamiseelne kontroll-loend

• Dolby Atmos®-t toetatakse režiimis „TV ARC“ või „Wi-Fi“.

• Veenduge, et sisu toetaks Dolby Atmos®-t. HDMI IN (ARC) DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) Ühendage teleri pesaga HDMI IN (ARC) või (eARC). HDMI-kaabel Soundbari põhi Ühendage Soundbari põhiseadme pesaga HDMI (ARC). Soundbari ülaosa LED-näidik Põleb valgelt -> kustub „TV ARC“

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.EST - 25

LED-näidik Põleb valgelt -> kustub „Wi-Fi“ Teleri menüü Wi-Fi

1. Ühendage Soundbar ja teler samasse traadita võrku (Wi-Fi).

2. Teleri heli väljastamiseks valige Soundbar.

3. Teleri heli väljastatakse Soundbarist.

• Funktsiooni Dolby Atmos® kongureerimine BD-mängijas või muus teleriga ühendatud seadmes. Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „No Encoding“. Näiteks Samsungi BD-mängijal valige Peamenüü → Heli → Digitaalne väljund ja siis valige Bitivoog (töötlemata).

• See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.EST - 26 Funktsiooni Q-Symphony kasutamine Funktsiooni Q-Symphony puhul sünkroonitakse Soundbar Samsungi teleriga, et väljastada heli optimaalse ruumilise efekti saavutamiseks kahest seadmest. Kui Soundbar on ühendatud, kuvatakse menüü „TV+Soundbar“ teleri menüüs Heliväljund. Valige vastav menüü. LED-näidik Põleb valgelt -> kustub „Digital Audio In“ Teleri menüü VÕI Optiline-kaabel (pole kaasas) HDMI-kaabel

• Teleri menüü näide: TV + [AV] Soundbari seerianimi (HDMI) LED-näidik Põleb valgelt -> kustub „Wi-Fi“ Teleri menüü Wi-Fi

• Teleri menüü näide: TV + [AV] Soundbari seerianimi (Wi-Fi) MÄRKUSED

• See töötab teleri toetatud kodeki alusel.

• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.

• Kuvatud teade vőib teleri mudeliti erineda.

• Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.

• See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.EST - 27 SpaceFit Sound kasutamine Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume.

1. meetod. Soundbari kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound. ( (Heli juhtimine) → "SpaceFit Sound Off" → ▲ ( Üles ) → "SpaceFit Sound On")

• See on saadaval kõigis helirežiimides.

2. meetod. Teleri kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Samsungi teleri menüüs sisse režiim Kohanduv heli+. (Avaleht ( ) → Menüü → Seaded ( ) → Kõik seaded ( ) → Üldine Intelligentse režiimi seaded Kohanduv heli+)

• Soundbari helirežiim muutub automaatselt režiimiks Kohanduv heli+ , kui lülitate teleris sisse režiimi Kohanduv heli+. MÄRKUS

• See funktsioon töötab, kui Soundbar on ühendatud mõne Samsungi teleriga.EST - 28

06 VÄLISSEADME ÜHENDAMINE

Ühendamine, kasutades optilist kaablit LED-näidikPõleb valgelt -> kustub„Digital Audio In“ - AUDIO - R L OPTICAL OUT

(OPTICAL)HDMI(ARC) Soundbari põhiOptiline kaabel (pole kaasas)Soundbari ülaosaBD/DVD-mängija/digiboks/mängukonsool

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN

(OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja välisseade sisse.

3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja

seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.

4. Välisseadme heli väljastatakse Soundbarist.EST - 29

07 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse. Esmane ühendus

• Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. „Ready to connect via Bluetooth.“

3. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kõlarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60B / [AV] Samsung Soundbar S61B), siis kustutage see.

• Korrake etappe 1 ja 2. MobiilseadeEST - 30 Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. – Soundbari ümber on tugev elektriväli. – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. – Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.

• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades: – kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga; – nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi; – muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed); – takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth- seadmetega siduda.

• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.EST - 31 Bluetooth-seadme lahutamine Soundbari küljest Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.

• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda. Soundbari ja Bluetooth-seadme ühenduse katkestamine Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui „Bluetooth“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
