MANUALE UTENTE RB36R8817SR SAMSUNG

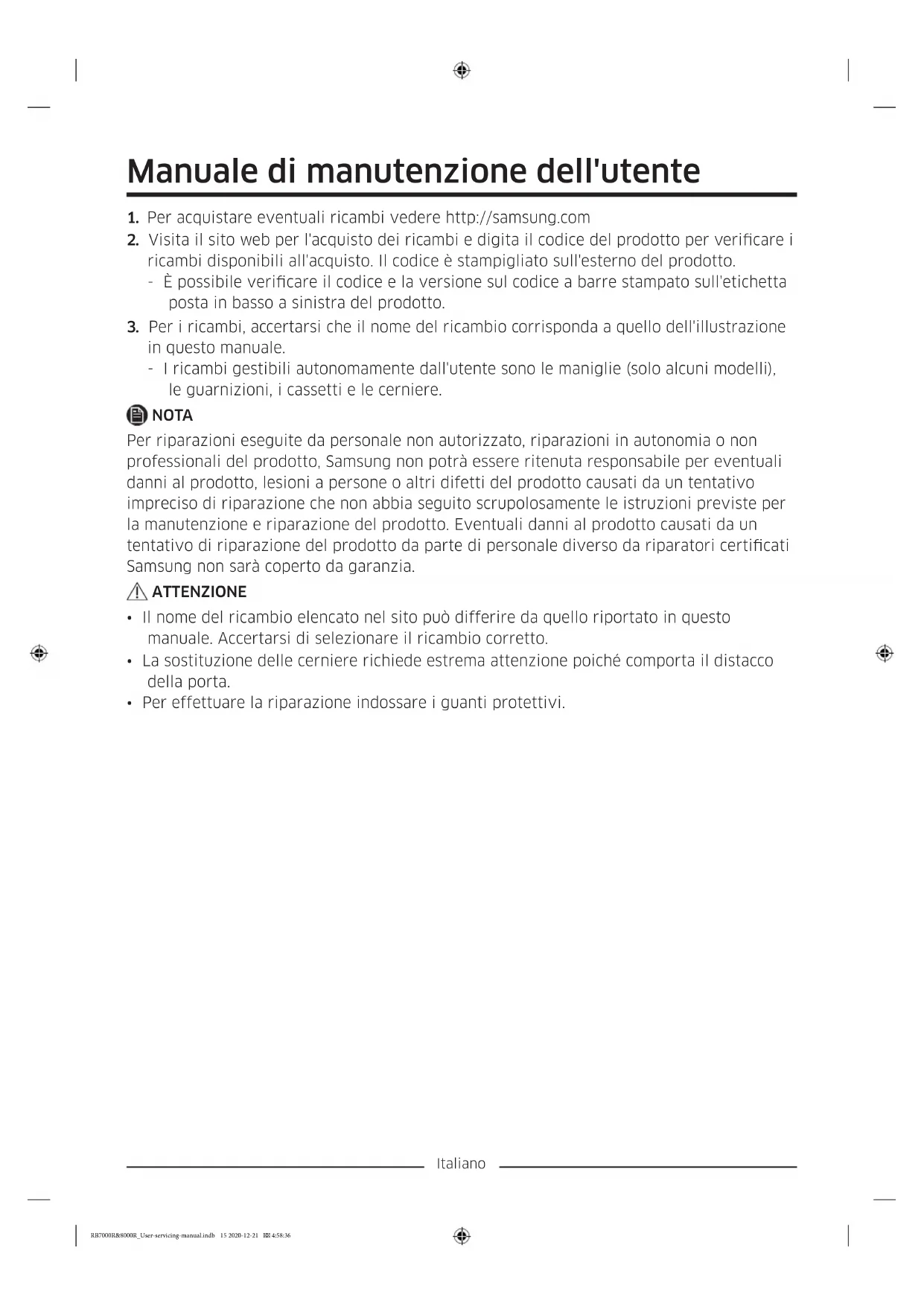

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RB7000R&8000R_User-servicing-manual.indb 15 2020-12-21 4:58:36Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione 03 Cassetto 04 Gommino del cardine 05 Etichetta con codice a barre 06 Cerniera inferiore RB7000R&8000R_User-servicing-manual.indb 16 2020-12-21 4:58:36Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra le nuove guarnizioni e la porta. RB7000R&8000R_User-servicing-manual.indb 17 2020-12-21 4:58:36Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Tirare i cassetti completamente verso di sé quindi sollevarli leggermente per rimuoverli.

• Se i cassetti si incastrano nella porta, rimuoverli sollevandoli dopo aver rimosso i ripiani. Nello spostare i cassetti, afferrarli saldamente per la maniglia. ATTENZIONE La caduta di un cassetto potrebbe causare lesioni. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. RB7000R&8000R_User-servicing-manual.indb 18 2020-12-21 4:58:37Italiano Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 8 mm (per i bulloni) Chiave a brugola (5 mm) Inversione della porta

1. Rimuovere il coperchio dei cavi (1) e della

2. Rimuovere il copri cerniera per premere

il gancio come mostrato nell'immagine sottostante. RB7000R&8000R_User-servicing-manual.indb 19 2020-12-21 4:58:37Italiano

3. Scollegare l'alloggiamento. Quindi

rimuovere 2 viti sulla cerniera superiore. ATTENZIONE

• La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

• Prestare attenzione a non danneggiare il cavo elettrico durante tale operazione.

4. Rimuovere la porta del frigorifero dalla

cerniera centrale sollevandola con attenzione verso l'alto. ATTENZIONE La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

5. Disassemblaggio della cerniera centrale.

RB7000R&8000R_User-servicing-manual.indb 20 2020-12-21 4:58:37Italiano

6. Rimuovere la porta del freezer dalla

cerniera inferiore sollevandola con attenzione verso l'alto. ATTENZIONE La porta è pesante, prestare attenzione a non ferirsi durante la rimozione.

7. Scambiare la posizione del tappo.

ATTENZIONE Prestare attenzione a non grafare le superci durante la rimozione del tappo.

massima attenzione. Rimuovere il piedino (1) e la cerniera inferiore (2).

9. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. RB7000R&8000R_User-servicing-manual.indb 21 2020-12-21 4:58:38Deutsch Servicehandbuch für Benutzer
