Tipo di prodotto	Congelatore
Marca	Samsung
Modello	SRL334NMB
Dimensioni (A x L x P)	170 x 60 x 65 cm
Peso	60 kg
Alimentazione	220-240 V, 50 Hz, 150 W
Classe climatica	SN-T (da 10 °C a 43 °C)
Capacità netta	300 L
Livello sonoro	40 dB(A)
Funzione congelamento rapido	Sì
Allarme porta aperta	Sì
Tipo di sbrinamento	Manuale
Materiale dei ripiani	Vetro temperato
Illuminazione interna	LED
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e acqua tiepida; non utilizzare detergenti abrasivi
Sicurezza	Blocco bambini non disponibile; scollegare prima di qualsiasi intervento; porte pesanti, movimentazione a due persone
Parti di ricambio riparabili	Maniglie (su alcuni modelli), guarnizioni, cassetti, cerniere
Reversibilità delle porte	Sì, reversibile (vedere il manuale)
Garanzia	2 anni (parti e manodopera); riparazioni non autorizzate annullano la garanzia

Domande frequenti - SRL334NMB SAMSUNG

Come invertire il senso di apertura della porta?

L'inversione delle porte richiede almeno due persone. Scollegare l'apparecchio, rimuovere i coperchi e le viti, scollegare i connettori, quindi invertire la cerniera centrale e le porte. Seguire i passaggi dettagliati nel manuale. Attenzione, le porte sono pesanti.

Quali parti di ricambio posso sostituire da solo?

Le parti riparabili dall'utente sono limitate alle maniglie (alcuni modelli), alle guarnizioni delle porte, ai cassetti e alle cerniere. Per le cerniere, si consiglia di chiamare un professionista.

Come pulire il mio congelatore Samsung SRL334NMB?

Scollegare l'apparecchio, rimuovere gli alimenti e i cassetti. Pulire l'interno con un panno morbido imbevuto di acqua tiepida e detergente delicato. Non utilizzare prodotti abrasivi o solventi. Asciugare accuratamente prima di rimettere in funzione.

Cosa fare se il congelatore non raffredda abbastanza?

Verificare che la temperatura sia impostata correttamente (consigliato -18 °C). Assicurarsi che la porta sia ben chiusa e che la guarnizione non sia danneggiata. Pulire il condensatore (se accessibile). Se il problema persiste, contattare il servizio tecnico Samsung.

Come sbrinare manualmente il congelatore?

Scollegare l'apparecchio, rimuovere gli alimenti e metterli in un contenitore termico. Lasciare la porta aperta affinché il ghiaccio si sciolga. Non raschiare il ghiaccio con oggetti appuntiti. Asciugare l'acqua e ricollegare una volta asciutto.

Posso cambiare la guarnizione della porta da solo?

Sì, la guarnizione della porta è una parte sostituibile dall'utente. Aprire la porta, rimuovere la guarnizione difettosa sganciandola, quindi fissare la nuova guarnizione assicurandosi che non ci siano spazi vuoti per evitare perdite di aria fredda.

L'allarme acustico suona, cosa fare?

L'allarme può indicare una porta aperta o una temperatura troppo alta. Verificare che la porta sia ben chiusa. Se l'allarme persiste, l'apparecchio potrebbe aver bisogno di tempo per raggiungere la temperatura. Se non si ferma, consultare il manuale o contattare l'assistenza.

Come regolare la temperatura?

Utilizzare il pulsante di regolazione (di solito all'interno o sul pannello frontale). La temperatura consigliata è di -18 °C per la congelazione. Girare la manopola verso un valore più freddo se necessario. Attendere 24 ore affinché la temperatura si stabilizzi.

Posso installare il mio congelatore in un garage non riscaldato?

Sì, la classe climatica SN-T permette l'uso da 10 °C a 43 °C. Al di sotto di 10 °C, il congelatore potrebbe non funzionare correttamente. Evitare temperature inferiori a 0 °C.

Come risparmiare energia con questo congelatore?

Posizionare l'apparecchio in un luogo fresco e ben ventilato, lontano da sole e fonti di calore. Non aprire la porta troppo spesso. Lasciare raffreddare gli alimenti prima di riporli. Sbrinare regolarmente per evitare uno spesso strato di ghiaccio.

MANUALE UTENTE SRL334NMB SAMSUNG

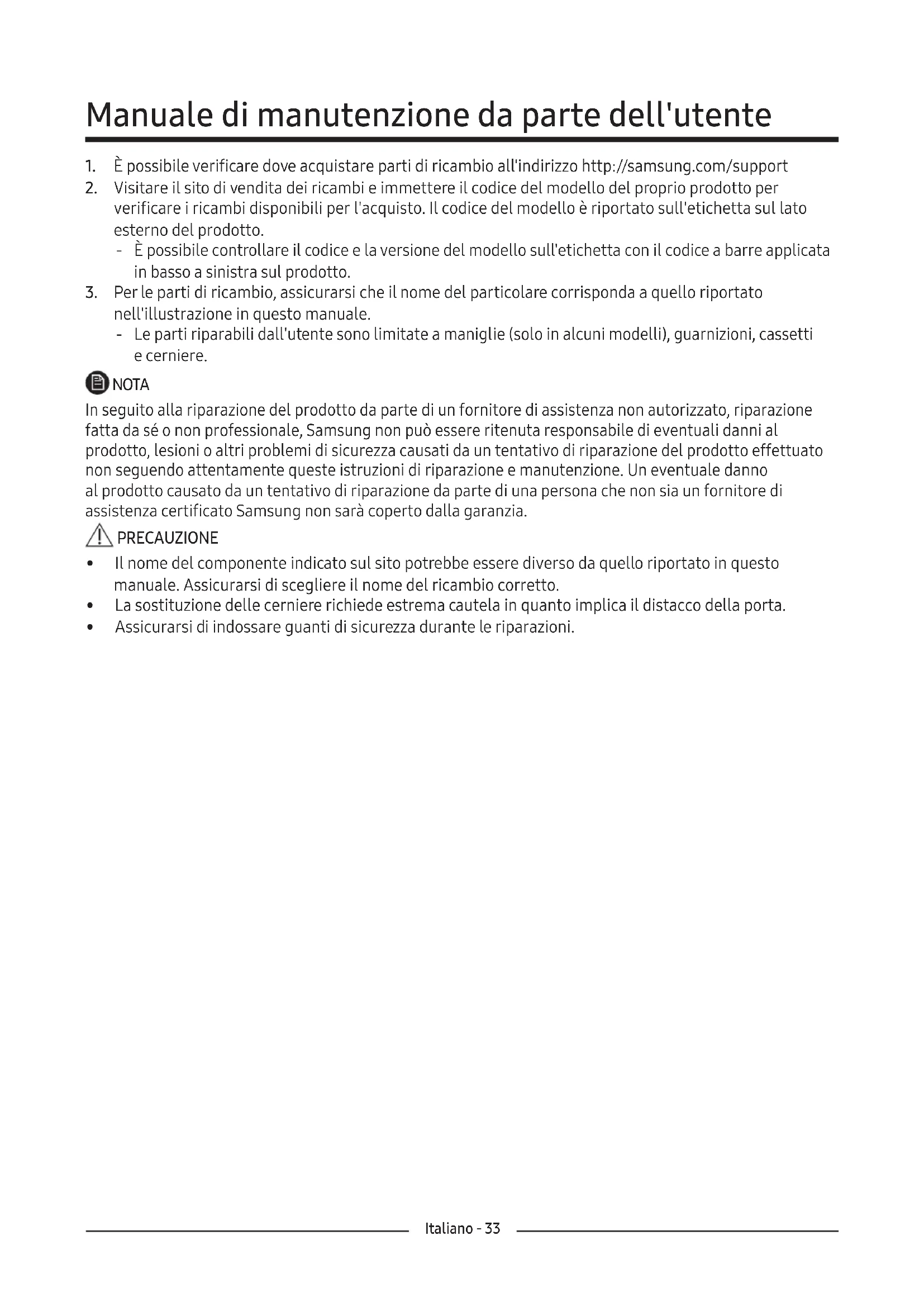

Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

01 02 03 04 05 04 03 02 06 07

01 Cerniera superiore

03 Cassetto

05 Cerniera intermedia

07 Cerniera inferiore

02 Guarnizione

04 Maniglie (solo modelli applicabili)

06 Etichetta con codice a barre

Sostituzione della maniglia

Il nome del modello è simile a questi: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* La parte al posto dell'asterisco può variare a seconda del modello.

Gli asterischi nel codice del modello indicano una variante del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello.

PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore della porta.
• Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sia spazio tra il supporto e la porta.
• Serrare saldamente le viti quando si applica la maniglia.
  Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite
a testa piatta

Distacco delle maniglie

NOTA

Questa procedura si applica a entrambi i comparti, frigorifero e congelatore.

1. Usare un cacciavite a testa piatta per rimuovere le coperture delle viti.

2. Dopo aver staccato la maniglia, rimettere le coperture delle viti sui fori delle viti.

3. Usare un cacciavite Phillips per rimuovere le viti e staccare la maniglia.

NOTA

Usare queste viti per fissare la maniglia sul lato opposto.

1. Montare la nuova maniglia in ordine inverso rispetto allo smontaggio.

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

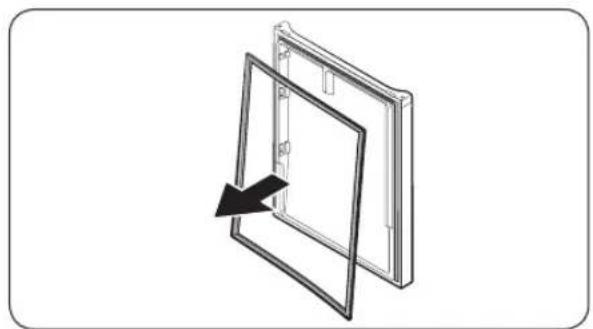

Rimozione della guarnizione

Aprire la porta e rimuovere la guarnizione dalla porta.

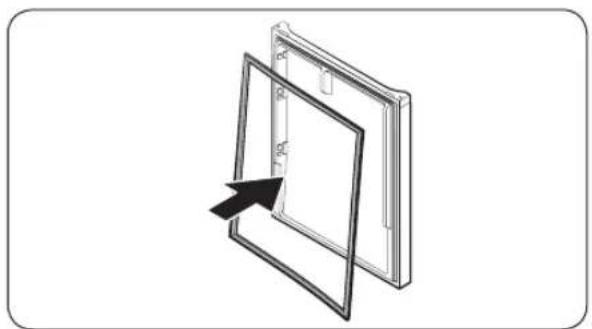

Sostituzione della guarnizione

Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituzione del cassetto

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione del cassetto

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno.

Reinserimento dei cassetti

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
- Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sulla porta per evitare graffi quando si posano le porte a terra.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.
- Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.
• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.
- Controllare che la cerniera sia saldamente attaccata al mobile.
- Verificare che i connettori dei cavi siano collegati correttamente.
- Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Inversione della porta

NOTA

Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione "Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)").

(2) (1)

1. Rimuovere il copricavo della porta (1). Smontare il cappuccio del distanziatore della porta (2).

1. Rimuovere la copertura della cerniera per spingere un gancio

2. Inserire un cacciavite a testa piatta e rimetterlo

3. Sollevare la copertura e spingere un gancio (fare attenzione a non danneggiare il filo della copertura del cardine spingendolo con troppa forza)
4. Smontarlo spingendolo

1. Scollegare il connettore del cavo della porta del frigorifero.

- Questo passaggio potrebbe non essere applicabile a tutti i modelli.

PRECAUZIONE

Non tirare troppo forte i connettori.

1. Rimuovere le viti.

- (Prestare attenzione a non far cadere la porta mentre la si smonta.)

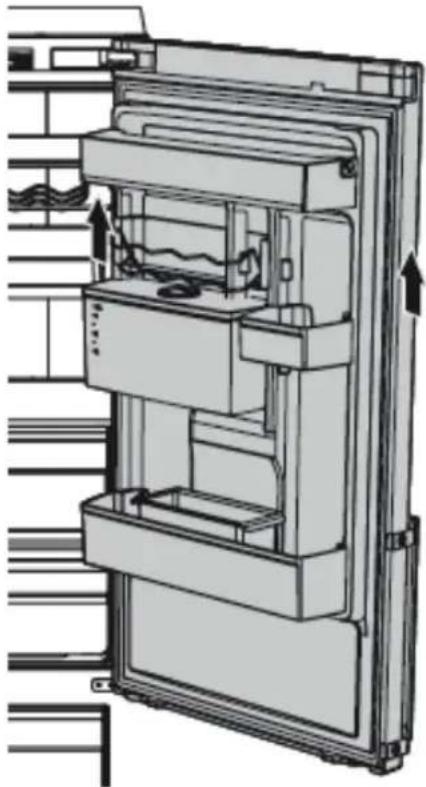

1. Rimuovere la porta del frigorifero dalla cerniera intermedia sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

1. Smontare la cerniera intermedia rimuovendo le viti usando un cacciavite con testa Phillips (+).

PRECAUZIONE

La porta del congelatore potrebbe cadere in avanti, pertanto sostenerla.

1. Rimuovere la porta del congelatore dalla cerniera inferiore sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

1. Con la porta del congelatore posizionata sul cardine inferiore (A), tirare lentamente il cardine inferiore (A) per rimuoverlo dal supporto sul fondo del frigorifero. Una volta rimosso il cardine inferiore (A) dal supporto, rimuoverlo dalla porta del congelatore, quindi tirare la porta del congelatore verso il basso per rimuoverla dal cardine intermedio (B).

PRECAUZIONE

Per evitare che la porta del congelatore possa cadere, assicurarsi di tenerla saldamente fino a quando non viene rimossa in modo sicuro dal cardine intermedio (B).

1. Usare un cacciavite Phillips e una chiave a brugola (10 mm) per rimuovere le viti che fissano la cerniera intermedia (A).

2. Rimontare in ordine inverso rispetto allo smontaggio dopo aver rimesso le cerniere superiore, intermedia e/o inferiore.

PRECAUZIONE
