Tipo de producto	Congelador
Marca	Samsung
Modelo	SRL334NMB
Dimensiones (Al x An x Pr)	170 x 60 x 65 cm
Peso	60 kg
Alimentación	220-240 V, 50 Hz, 150 W
Clase climática	SN-T (de 10 °C a 43 °C)
Capacidad neta	300 L
Nivel sonoro	40 dB(A)
Función congelación rápida	Sí
Alarma de puerta abierta	Sí
Tipo de descongelación	Manual
Material de los estantes	Vidrio templado
Iluminación interior	LED
Mantenimiento y limpieza	Desenchufar antes de limpiar; usar un paño suave y agua tibia; no usar limpiadores abrasivos
Seguridad	Bloqueo infantil no disponible; desenchufar antes de cualquier intervención; puertas pesadas, manipulación entre dos personas
Piezas de repuesto reparables	Manijas (en algunos modelos), juntas, cajones, bisagras
Reversibilidad de las puertas	Sí, reversible (ver manual)
Garantía	2 años (piezas y mano de obra); las reparaciones no autorizadas anulan la garantía

Preguntas frecuentes - SRL334NMB SAMSUNG

¿Cómo invertir el sentido de apertura de la puerta?

La inversión de las puertas requiere al menos dos personas. Desenchufe el aparato, retire las cubiertas y los tornillos, desconecte los conectores, luego invierta la bisagra central y las puertas. Siga los pasos detallados en el manual. Atención, las puertas son pesadas.

¿Qué piezas de repuesto puedo reemplazar yo mismo?

Las piezas reparables por el usuario se limitan a las manijas (algunos modelos), las juntas de la puerta, los cajones y las bisagras. Para las bisagras, se recomienda llamar a un profesional.

¿Cómo limpiar mi congelador Samsung SRL334NMB?

Desenchufe el aparato, retire los alimentos y los cajones. Limpie el interior con un paño suave humedecido en agua tibia y detergente suave. No use productos abrasivos ni disolventes. Seque cuidadosamente antes de volver a poner en funcionamiento.

¿Qué hacer si el congelador no enfría lo suficiente?

Verifique que la temperatura esté configurada correctamente (recomendado -18 °C). Asegúrese de que la puerta esté bien cerrada y que la junta no esté dañada. Limpie el condensador (si es accesible). Si el problema persiste, contacte al servicio técnico de Samsung.

¿Cómo descongelar manualmente el congelador?

Desenchufe el aparato, retire los alimentos y colóquelos en una nevera portátil. Deje la puerta abierta para que el hielo se derrita. No raspe el hielo con objetos afilados. Seque el agua y vuelva a enchufar una vez seco.

¿Puedo cambiar la junta de la puerta yo mismo?

Sí, la junta de la puerta es una pieza reemplazable por el usuario. Abra la puerta, retire la junta defectuosa desencajándola, luego fije la nueva junta asegurándose de que no haya espacio para evitar fugas de aire frío.

La alarma sonora suena, ¿qué hacer?

La alarma puede indicar una puerta abierta o una temperatura demasiado alta. Verifique que la puerta esté bien cerrada. Si la alarma persiste, el aparato puede necesitar tiempo para alcanzar la temperatura. Si no se detiene, consulte el manual o contacte al soporte.

¿Cómo ajustar la temperatura?

Use el botón de ajuste (generalmente en el interior o en el panel frontal). La temperatura recomendada es de -18 °C para la congelación. Gire el botón hacia un valor más frío si es necesario. Espere 24 horas para que la temperatura se estabilice.

¿Puedo instalar mi congelador en un garaje sin calefacción?

Sí, la clase climática SN-T permite un uso de 10 °C a 43 °C. Por debajo de 10 °C, el congelador puede no funcionar correctamente. Evite temperaturas inferiores a 0 °C.

¿Cómo ahorrar energía con este congelador?

Coloque el aparato en un lugar fresco y bien ventilado, alejado del sol y de fuentes de calor. No abra la puerta con demasiada frecuencia. Deje enfriar los alimentos antes de guardarlos. Descongele regularmente para evitar una capa de hielo gruesa.

MANUAL DE USUARIO SRL334NMB SAMSUNG

06 Etiqueta do código de barras

• Assegurar que os conetores de ligação estão corretamente ligados.

• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior

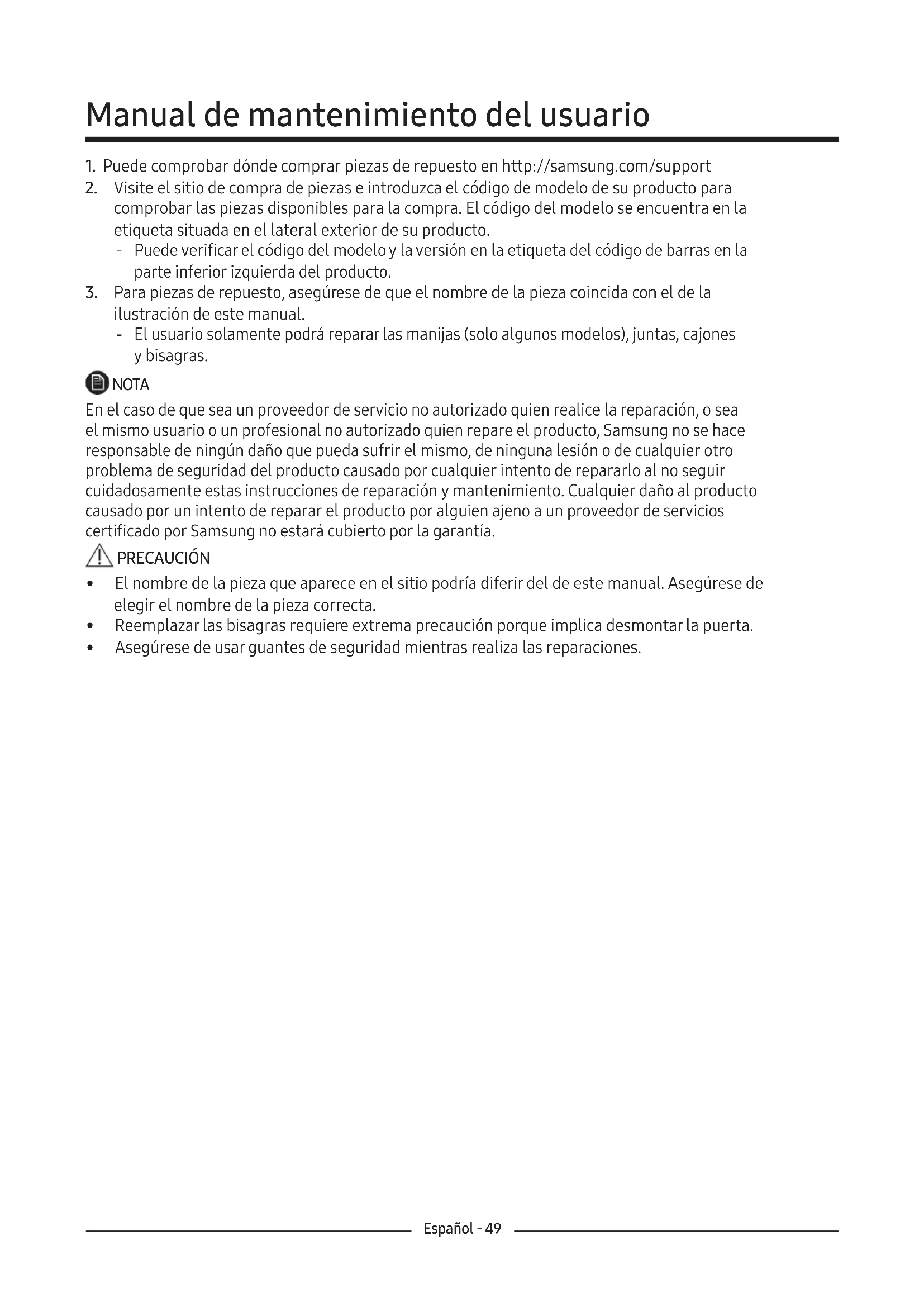

• Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support

• Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto.

- Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.

1. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.

- El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones y bisagras.

NOTA

En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.
• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.

La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

01 02 03 04 05 04 03 02 06 07

01 Bisagra superior
03 Cajón
05 Bisagra media
07 Bisagra inferior

02 Empaquetamiento
04 Asas (solo modelos aplicables)
06 Etiqueta de código de barras

Reemplazo delasa

El nombre del modelo se ve así: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

Lo que sustituye a los asteriscos podría variar según el modelo.

Los asteriscos en el código del modelo indican una variante del modelo y se puede reemplazar por (0-9) o (A-Z) en el código del modelo.

PRECAUCIÓN

• Cuando reemplace la manija de la puerta, tenga cuidado de no rayar la superficie frontal de la puerta.
• Presione firmemente las manijas en los soportes. Asegúrese de que no haya espacio entre los soportes y la puerta.
• Ajuste con firmeza los tornillos al colocar el asa.
• Verifique que el asa esté bien sujeto antes de usar el producto.

Herramientasnecesarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana

Para separar las asas

NOTA

Este procedimiento se aplica tanto al compartimento frigorífico como al congelador.

1. Utilice un destornillador de punta para quitar las tapas de los tornillos.

- Después de quitar el asa, vuelva a colocar las tapas de los tornillos en los orificios de los tornillos.

1. Utilice un destornillador Phillips para quitar los tornillos y retirar el asa.

NOTA

Utilice estos tornillos para sujetar la manija en el lado opuesto.

1. Monte la nueva manija en el orden inverso al usado durante el desmontaje.

Reemplazo de las juntas

PRECAUCIÓN

Asegúrese de colocar firmemente la junta. De lo contrario, podría producirse una fuga de aire frío del frigorífico.

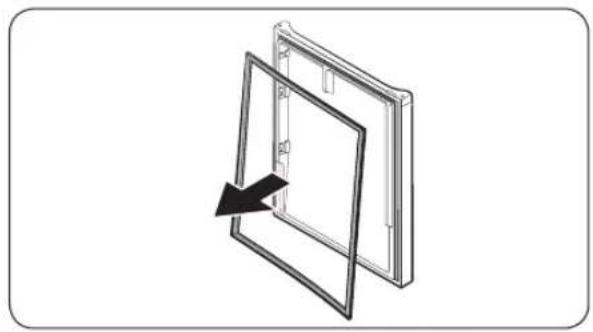

Para quitar la junta

Abra la puerta y retire la junta de la puerta.

Para reemplazar la junta

Coloque una junta nueva en la puerta del refrigerador. Asegúrese de que no haya espacio entre la nueva junta y la puerta.

Reemplazo de cajón

PRECAUCIÓN

Compruebe que el cajón esté insertado correctamente en el riel durante el montaje.

Para quitar el cajón

Levante suavemente el frente del cajón y deslícelo hacia afuera.

Para volver a colocar los cajones

Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.

Para reemplazar las bisagras, primero deberá quitar las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.
• Antes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.
• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.
• Asegúrese de que el eje esté firmemente ajustado en la bisagra.
• Compruebe que la bisagra esté firmemente sujeta al gabinete.
• Asegúrese de que los conectores de los cables estén conectados correctamente.
• Tenga cuidado de no dañar los cables al sujetar la cubierta superior.

ADVERTENCIA

• Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.
• Desconecte el cable de alimentación antes de invertir las puertas.

Herramientasnecesarias (no incluidas)

Destornillador Philips Destornillador de cabeza plana Llave de 11 mm

Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm

Invertir la puerta

NOTA

Para los modelos con asas, invierta primero las asas. (Para obtener información detallada, consulte la sección "Inversión de la posición de la manija de la puerta (para modelos con manijas de barra").)

(2) (1)

1. Retire la puerta del alambre de la cubierta (1). Desmonte la tapa para el espacio de la puerta (2).

1. Retire la bisagra de la cubierta para empujar un gancho

2. Inserte un destornillador de punta y vuelva a colocarlo

3. Levante la cubierta con palanca y empuje un gancho (tenga cuidado de no dañar el cable de la bisagra de la cubierta empujándolo con demasiada fuerza)
4. Desmontarlo empujando

1. Desconecte el conector del cableado de la puerta del frigorífico.

- Es posible que este paso no se aplique a algunos modelos.

PRECAUCIÓN

No tire de los conectores con demasiada fuerza.

1. Quite los tornillos.

- (Tenga cuidado de no dejar caer la puerta cuando la desmonte.)

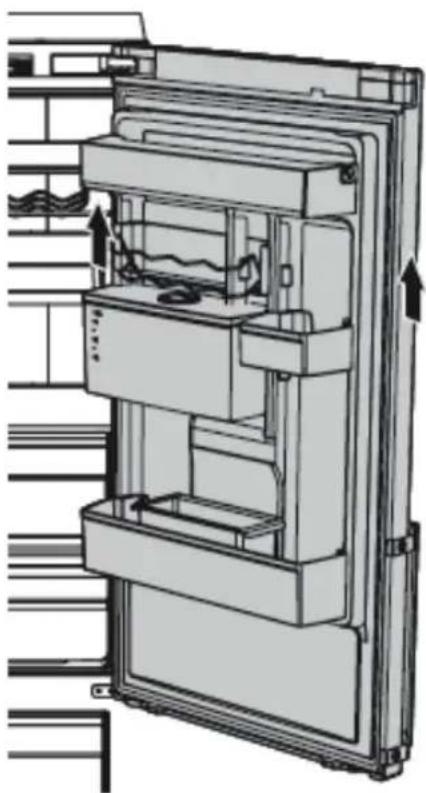

1. Retire la puerta de la bisagra del frigorífico elevando con ligero cuidado la puerta hacia arriba.

! PRECAUCIÓN

La puerta es pesada, tenga cuidado de no lastimarse al quitar.

1. Desmonte la bisagra del medio quitando los tornillos con un destornillador Phillips (+).

PRECAUCIÓN

La puerta del congelador podría caerse hacia adelante, por lo que debe apoyar la puerta.

1. Retire la puerta del congelador de la bisagra inferior elevando con ligero cuidado la puerta hacia arriba.

PRECAUCIÓN

La puerta es pesada, tenga cuidado de no lastimarse al retirarla.

1. Con la puerta del congelador apoyada en la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para sacarla del soporte en la parte inferior del refrigerador. Una vez que se quita la bisagra inferior (A) del soporte, retírela de la puerta del congelador y luego tire de la puerta del congelador hacia abajo para quitarla de la bisagra del medio (B).

! PRECAUCIÓN

Para evitar que la puerta del congelador se caiga, asegúrese de sujetar la puerta del congelador firmemente hasta que se retire de forma segura de la bisagra del medio (B).

1. Utilice un destornillador Phillips y una llave de tubo (10 mm) para quitar los tornillos que sujetan la bisagra central (A).

2. Vuelva a montarla en el orden opuesto al desmontaje después de reemplazar la bisagra superior, media y / o inferior.

! PRECAUCIÓN
