SRL334NMB - Congelador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Samsung
Modelo	SRL334NMB
Dimensões (A x L x P)	170 x 60 x 65 cm
Peso	60 kg
Alimentação	220-240 V, 50 Hz, 150 W
Classe climática	SN-T (de 10 °C a 43 °C)
Capacidade líquida	300 L
Nível de ruído	40 dB(A)
Função congelamento rápido	Sim
Alarme de porta aberta	Sim
Tipo de degelo	Manual
Material das prateleiras	Vidro temperado
Iluminação interna	LED
Manutenção e limpeza	Desligar antes da limpeza; usar um pano macio e água morna; não usar produtos de limpeza abrasivos
Segurança	Travamento infantil não disponível; desligar antes de qualquer intervenção; portas pesadas, manuseio por duas pessoas
Peças de reposição reparáveis	Puxadores (em alguns modelos), vedações, gavetas, dobradiças
Reversibilidade das portas	Sim, reversível (ver manual)
Garantia	2 anos (peças e mão de obra); reparos não autorizados anulam a garantia

Perguntas frequentes - SRL334NMB SAMSUNG

Como inverter o sentido de abertura da porta?

A inversão das portas requer pelo menos duas pessoas. Desligue o aparelho, remova as tampas e os parafusos, desconecte os conectores e inverta a dobradiça central e as portas. Siga as etapas detalhadas no manual. Atenção, as portas são pesadas.

Quais peças de reposição posso substituir eu mesmo?

As peças reparáveis pelo usuário são limitadas aos puxadores (alguns modelos), vedações de porta, gavetas e dobradiças. Para as dobradiças, é recomendável chamar um profissional.

Como limpar meu congelador Samsung SRL334NMB?

Desligue o aparelho, retire os alimentos e as gavetas. Limpe o interior com um pano macio umedecido em água morna e detergente suave. Não use produtos abrasivos ou solventes. Seque cuidadosamente antes de religar.

O que fazer se o congelador não estiver resfriando o suficiente?

Verifique se a temperatura está ajustada corretamente (recomendado -18 °C). Certifique-se de que a porta está bem fechada e que a vedação não está danificada. Limpe o condensador (se acessível). Se o problema persistir, entre em contato com o serviço técnico da Samsung.

Como descongelar manualmente o congelador?

Desligue o aparelho, retire os alimentos e coloque-os em uma caixa térmica. Deixe a porta aberta para que o gelo derreta. Não raspe o gelo com objetos pontiagudos. Seque a água e religue quando estiver seco.

Posso trocar a vedação da porta eu mesmo?

Sim, a vedação da porta é uma peça substituível pelo usuário. Abra a porta, remova a vedação defeituosa desencaixando-a e fixe a nova vedação, certificando-se de que não há espaços para evitar vazamentos de ar frio.

O alarme sonoro soa, o que fazer?

O alarme pode indicar porta aberta ou temperatura muito alta. Verifique se a porta está bem fechada. Se o alarme persistir, o aparelho pode precisar de tempo para atingir a temperatura. Se não parar, consulte o manual ou entre em contato com o suporte.

Como ajustar a temperatura?

Use o botão de ajuste (geralmente na parte interna ou na frente). A temperatura recomendada é de -18 °C para congelamento. Gire o botão para um valor mais frio, se necessário. Aguarde 24 horas para a temperatura estabilizar.

Posso instalar meu congelador em uma garagem sem aquecimento?

Sim, a classe climática SN-T permite uso de 10 °C a 43 °C. Abaixo de 10 °C, o congelador pode não funcionar corretamente. Evite temperaturas abaixo de 0 °C.

Como economizar energia com este congelador?

Coloque o aparelho em um local fresco e bem ventilado, protegido do sol e de fontes de calor. Não abra a porta com muita frequência. Deixe os alimentos esfriarem antes de guardá-los. Descongele regularmente para evitar uma camada espessa de gelo.

MANUAL DE UTILIZADOR SRL334NMB SAMSUNG

Portuguese - Português......41

Spanish - Español......49

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

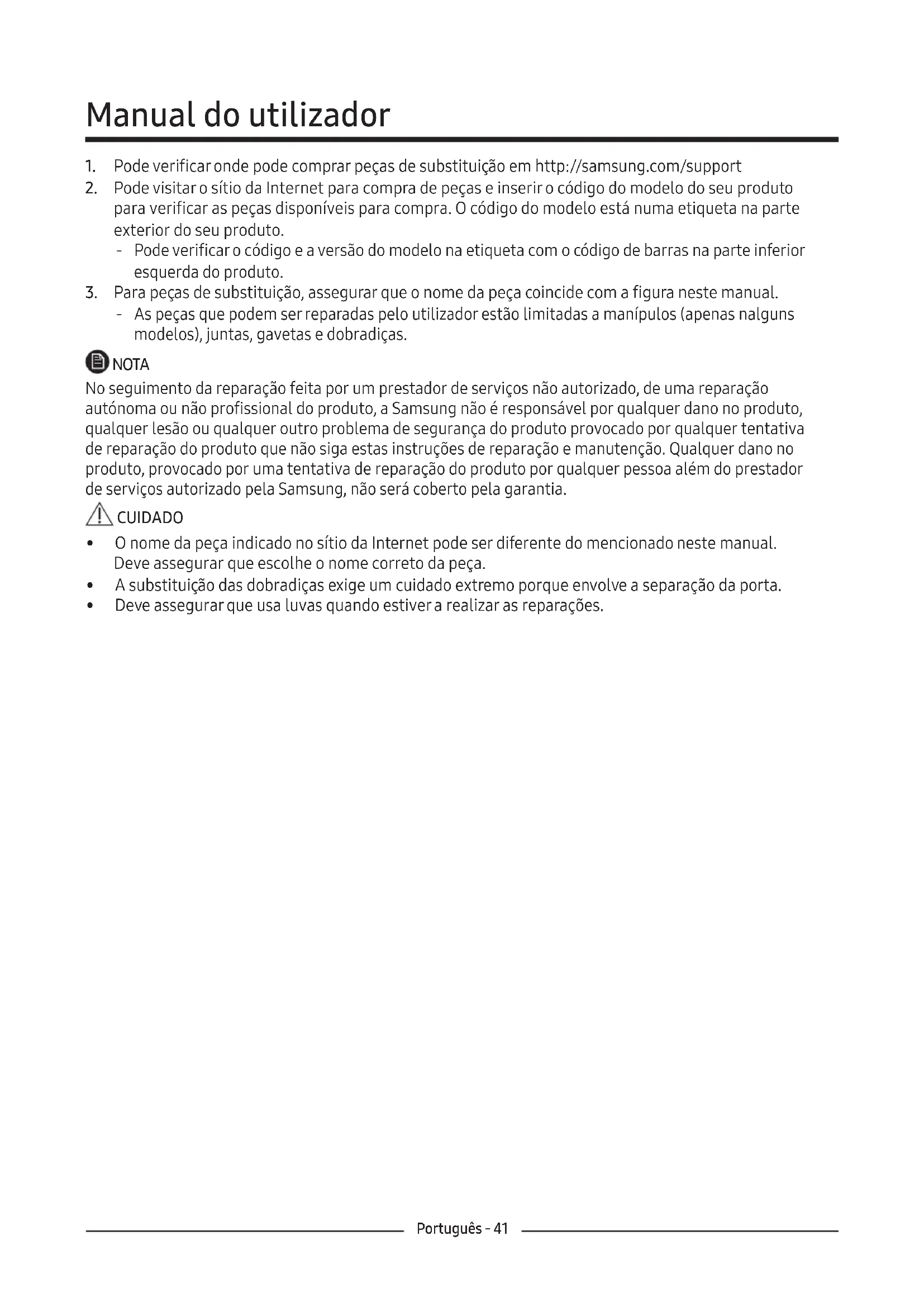

• Pode verificar onde pode comprar peças de substituição em http://samsung.com/support

• Pode visitar o sítio da Internet para compra de peças e inserir o código do modelo do seu produto para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto.

- Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

1. Para peças de substituição, assegurar que o nome da peça coincide com a figura neste manual.

- As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças.

NOTA

No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia.

CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.
• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.
• Deve assegurar que usa luvas quando estiver a realizar as reparações.

A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

01 02 03 04 05 04 03 02 06 07

01 Dobradiça superior

03 Gaveta

05 Dobradiça intermédia

07 Dobradiça inferior

02 Junta

04 Manípulos (somente modelos aplicáveis)

Substituição do manípulo

O nome do modelo será indicado desta forma: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

O que substitui o asterisco pode ser diferente dependendo do modelo.

O(s) asterisco(s) no código do modelo indica(m) um modelo diferente e pode substituir (0-9) ou (A-Z) no código do modelo.

CUIDADO

• Quando substituiros manípulos da porta, deve ter cuidado para não riscar a frente da porta.
- Premir com firmeza os manípulos nos suportes. Assegurar que não há folga entre os suportes e a porta.
- Apertar com firmeza os parafusos quando estiver a encaixar o manípulo.
- Verificar se a dobradiça está firmemente apertada à estrutura.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se tanto ao frigorífico como ao compartimento do congelador.

1. Use uma chave de fendas de ponta plana para remover as tampas dos parafusos.

2. Depois de separar o manípulo, volte a colocar as tampas dos parafusos nos orifícios dos mesmos.

3. Use uma chave de fendas Phillips para remover os parafusos e separar o manipulo.

NOTA

Use estes parafusos para fixar o manípulo no lado oposto.

1. Monte o novo manípulo na ordem inversa da desmontagem.

Substituição da junta

CUIDADO

Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior.

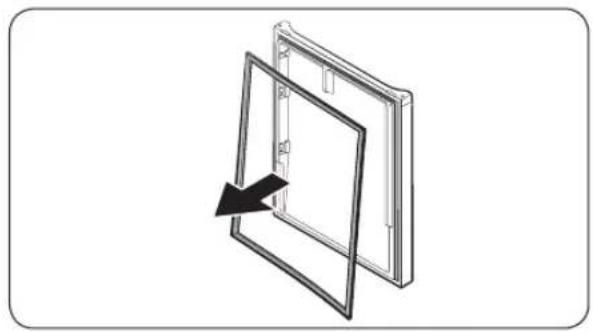

Para remover a junta

Abrir a porta e remover a junta da porta.

Para voltar a colocar a junta

Encaixe uma nova junta na porta do frigorífico. Assegurar que não há folga entre a nova junta e a porta.

Substituição da gaveta

CUIDADO

Verificar se a gaveta está corretamente colocada na guia durante a montagem.

Levantar ligeiramente a frente da gaveta e deslize-a para fora.

Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.

Para substituir as dobradiças, tem de primeiro remover a porta.

! CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.
• Antes de substituir as dobradiças, colocar uma superfície macia como, por exemplo, uma placa de cartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.
• Dado as dobradiças terem de ser manuseadas com muito cuidado e substituídas por duas ou mais pessoas, recomendamos que seja contactado um técnico de reparações profissional.
• Se remover uma dobradiça sem segurar a porta, a mesma pode caire e provocar lesões.
• Assegurar que o eixo está firmemente apertado na dobradiça.
• Verificar se a dobradiça está firmemente apertada à estrutura.
• Assegurar que os conetores de ligação estão corretamente ligados.
  • Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior.

ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.
• Desligar o cabo de alimentação antes de fazer a inversão das portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fenda de ponta plana Chave de porca 11 mm

Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm

Inverter a porta

NOTA

Para modelos com manípulos, inverter primeiro os manípulos. (Para informação detalhada, consultar a secção "Inverter a posição do manípulo da porta (Para os modelos com manípulos de barra)".)

(2) (1)

1. Remover a tampa das ligações da porta (1). Desmontar o espaçador da tampa da porta (2).

1. Remover a tampa da dobradiça para empurrar um gancho

- Introduzir uma chave de fendas de cabeça plana e voltar a colocar a mesma

- Levantar a tampa e empurrar um gancho (Ter cuidado para não danificar as ligações na tampa da dobradiça empurrando-a demasiado)

- Desmontar a mesma, empurrando-a.

1. Desligar o conetor das ligações da porta do frigorífico.

- Este passo pode não ser aplicável a alguns modelos.

CUIDADO

Não puxar demasiado os conetores.

1. Retirar os parafusos.

- (Ter cuidado para a porta não cair quando a desmontar.)

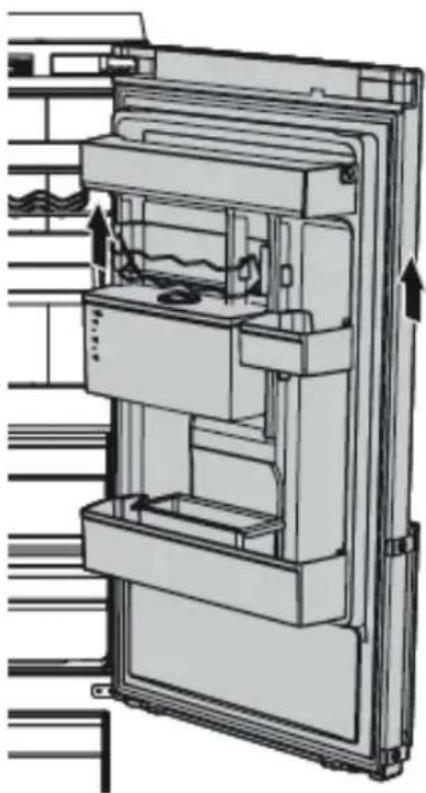

1. Remover a porta da dobradiça intermédia levantando cuidadosamente a porta na vertical.

! CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.

1. Desmontar a dobradiça intermédia removendo os parafusos usando uma chave de fendas Phillips (+).

! CUIDADO

A porta do congelador pode cair para a frente, portanto deve apoiar a mesma.

1. Remover a porta do congelador da dobradiça inferior levantando cuidadosamente a porta na vertical.

! CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.

1. Com a porta assente na dobradiça inferior (A), empurrar lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Depois da dobradiça inferior (A) ser removida do suporte, remover a mesma da porta do congelador e depois empurrar a porta do congelador para baixo para a remover da dobradiça intermédia (B).

! CUIDADO

Para impedir que a porta do congelador caia, assegurar que segura a mesma com firmeza até que possa ser removida em segurança da dobradiça intermédia (B).

1. Usar uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos apertando a dobradiça intermédia (A).

2. Voltar a montar na ordem inversa da desmontagem depois de voltar a colocar a dobradiça superior, intermédia e/ou inferior.

! CUIDADO
