Type de produit	Congélateur
Marque	Samsung
Modèle	SRL334NMB
Dimensions (H x L x P)	170 x 60 x 65 cm
Poids	60 kg
Alimentation	220-240 V, 50 Hz, 150 W
Classe climatique	SN-T (de 10 °C à 43 °C)
Capacité nette	300 L
Niveau sonore	40 dB(A)
Fonction congélation rapide	Oui
Alarme de porte ouverte	Oui
Type de dégivrage	Manuel
Matériau des clayettes	Verre trempé
Éclairage intérieur	LED
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et de l'eau tiède ; ne pas utiliser de nettoyants abrasifs
Sécurité	Verrouillage enfant non disponible ; débrancher avant toute intervention ; portes lourdes, manipulation à deux personnes
Pièces détachées réparables	Poignées (sur certains modèles), joints, tiroirs, charnières
Réversibilité des portes	Oui, inversable (voir notice)
Garantie	2 ans (pièces et main-d'œuvre) ; les réparations non autorisées annulent la garantie

FOIRE AUX QUESTIONS - SRL334NMB SAMSUNG

Comment inverser le sens d'ouverture de la porte ?

L'inversion des portes nécessite au moins deux personnes. Débranchez l'appareil, retirez les caches et les vis, débranchez les connecteurs, puis inversez la charnière centrale et les portes. Suivez les étapes détaillées dans la notice. Attention, les portes sont lourdes.

Quelles pièces détachées puis-je remplacer moi-même ?

Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles), aux joints de porte, aux tiroirs et aux charnières. Pour les charnières, il est recommandé de faire appel à un professionnel.

Comment nettoyer mon congélateur Samsung SRL334NMB ?

Débranchez l'appareil, retirez les aliments et les tiroirs. Nettoyez l'intérieur avec un chiffon doux imbibé d'eau tiède et de détergent doux. N'utilisez pas de produits abrasifs ou de solvants. Séchez soigneusement avant de remettre en service.

Que faire si le congélateur ne refroidit pas suffisamment ?

Vérifiez que la température est réglée correctement (recommandé -18 °C). Assurez-vous que la porte est bien fermée et que le joint n'est pas endommagé. Nettoyez le condenseur (si accessible). Si le problème persiste, contactez le service technique Samsung.

Comment dégivrer manuellement le congélateur ?

Débranchez l'appareil, retirez les aliments et placez-les dans une glacière. Laissez la porte ouverte pour que la glace fonde. Ne grattez pas la glace avec des objets tranchants. Essuyez l'eau et rebranchez une fois sec.

Puis-je changer le joint de porte moi-même ?

Oui, le joint de porte est une pièce remplaçable par l'utilisateur. Ouvrez la porte, retirez le joint défectueux en le déboîtant, puis fixez le nouveau joint en vous assurant qu'il n'y a pas d'espace pour éviter les fuites d'air froid.

L'alarme sonore retentit, que faire ?

L'alarme peut indiquer une porte ouverte ou une température trop élevée. Vérifiez que la porte est bien fermée. Si l'alarme persiste, l'appareil peut avoir besoin de temps pour atteindre la température. Si elle ne s'arrête pas, consultez la notice ou contactez le support.

Comment régler la température ?

Utilisez le bouton de réglage (généralement à l'intérieur ou sur la façade). La température recommandée est de -18 °C pour la congélation. Tournez le bouton vers une valeur plus froide si nécessaire. Attendez 24 heures pour que la température se stabilise.

Puis-je installer mon congélateur dans un garage non chauffé ?

Oui, la classe climatique SN-T permet une utilisation de 10 °C à 43 °C. En dessous de 10 °C, le congélateur peut ne pas fonctionner correctement. Évitez les températures inférieures à 0 °C.

Comment économiser de l'énergie avec ce congélateur ?

Placez l'appareil dans un endroit frais et bien ventilé, à l'abri du soleil et des sources de chaleur. N'ouvrez pas la porte trop souvent. Laissez refroidir les aliments avant de les ranger. Dégivrez régulièrement pour éviter une couche de glace épaisse.

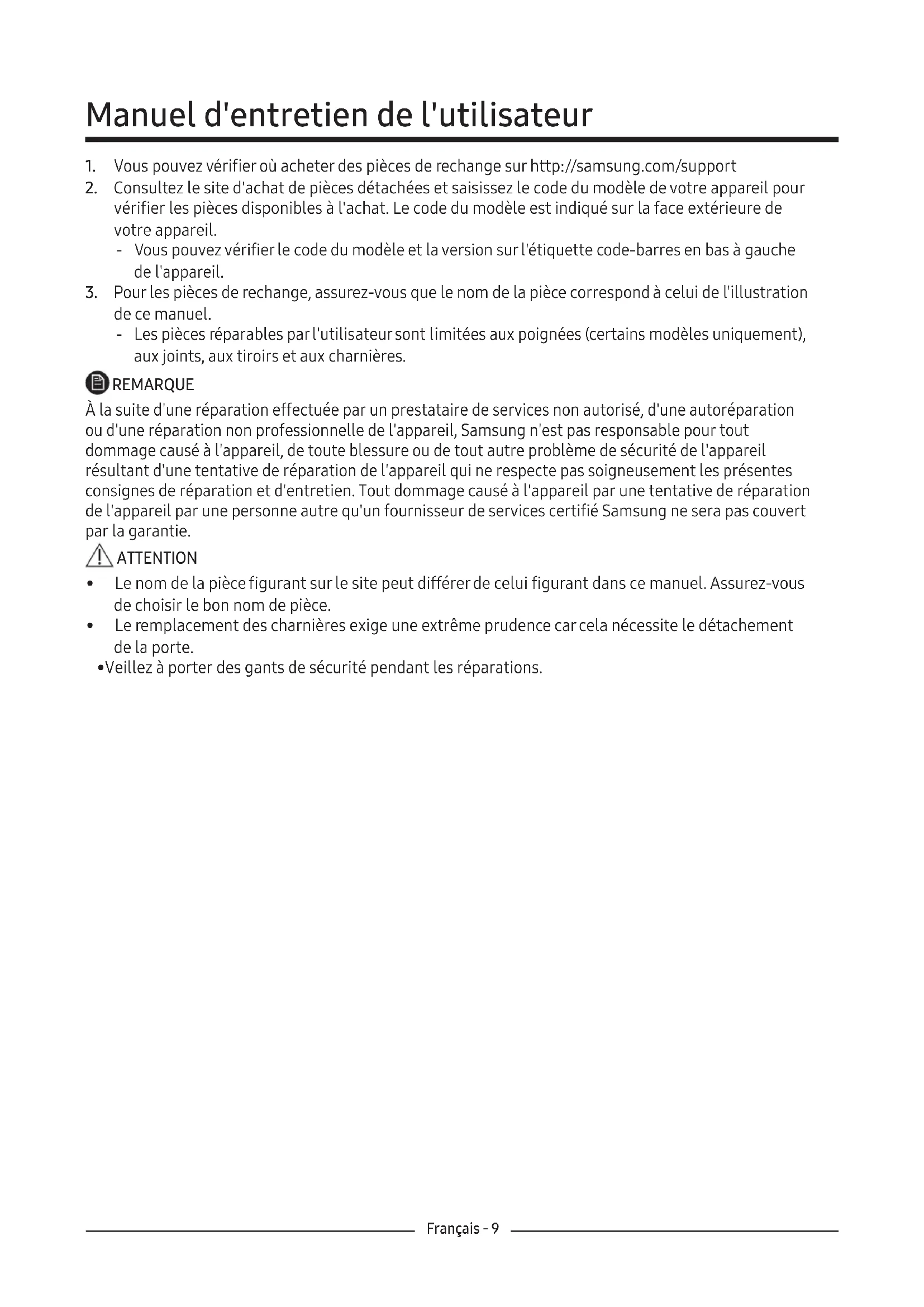

MODE D'EMPLOI SRL334NMB SAMSUNG

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.

- Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.

- Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autoréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.
• Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

01 02 03 04 05 04 03 02 06 07

01 Charnière supérieure
03 Tiroir
05 Charnière centrale
07 Charnière inférieure

02 Joint
04 Poignées (modèles applicables uniquement)
06 Étiquette code-barres

Remplacement de la poignée

Le nom du modèle se présente comme suit : RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Ce qui remplace les astérisques peut varier selon le modèle.

Le(s) astérisque(s) dans le code du modèle indique(nt) un modèle de variante et peut/peuvent remplacer (0-9) ou (A-Z) dans le code du modèle.

ATTENTION

• Veillez à ne pas rayer le devant de la porte lorsque vous remplacez la poignée.

- Appuyez fermement sur les poignées au niveau des supports. S'assurer qu'il n'y a pas d'espace entre les supports et la porte.

- Serrer fermement les vis lors de la fixation de la poignée.

• Vérifiez que la poignée est bien fixée avant d'utiliser l'appareil.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Pour détacher les poignées

REMARQUE

Cette procédure s'applique aux compartiments réfrigérateur et congélateur.

1. Utilisez un tournevis à tête plate pour retirer les caches de vis.

- Après avoir détaché la poignée, remettez les caches de vis en place sur les trous de vis.

1. Utilisez un tournevis cruciforme pour retirer les vis et détacher la poignée.

REMARQUE

Utilisez ces vis pour fixer la poignée du côté opposé.

1. Monter la nouvelle poignée dans l'ordre inverse du démontage.

Remplacement du joint

ATTENTION

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

Ouvrez la porte et retirez le joint de la porte.

Pour remplacer le joint

Fixez un nouveau joint à la porte du réfrigérateur. Assurez-vous qu'il n'y a pas d'espace entre le nouveau joint et la porte.

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

Pour retirer le tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Pour remettre les tiroirs en place

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Vous devez d'abord retirer les portes pour remplacer les charnières.

ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.
• Assurez-vous que la tige est bien serrée sur la charnière.
• Vérifiez que la charnière est bien fixée à la porte.
  • Assurez-vous que les connecteurs des fils sont correctement branchés.
• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

⚠ AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.
- Débranchez le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Inverser la porte

REMARQUE

Pour les modèles avec poignées, il faut d'abord inverser les poignées. (Pour de plus amples informations, voir la section « Inversion de la position de la poignée de porte (pour les modèles avec poignée à barre) ».)

(2) (1)

1. Retirez le cache du câble de la porte (1). Démontez le Cap Space Door (2).

1. Retirez le cache charnière pour pousser un crochet

2. Insérez un tournevis à tête plate et remettez-le en place

3. Soulevez le cache et poussez un crochet (faites attention à ne pas endommager le cache à charnière en le poussant trop fort)
4. Le démonter en poussant

1. Débrancher le connecteur de câblage de la porte du réfrigérateur.

- Cette étape peut ne pas s'appliquer à certains modèles.

ATTENTION

Ne tirez pas trop fort sur les connecteurs.

1. Retirez les vis.

- (Faites attention à ne pas faire tomber la porte lorsque vous la démontez.)

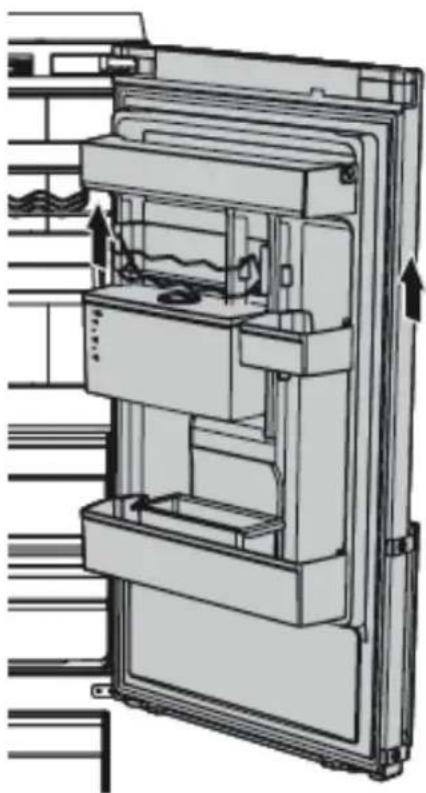

1. Retirez la porte du réfrigérateur de la charnière centrale en soulevant doucement la porte vers le haut.

! ATTENTION

Faites attention à ne pas vous blesser en retirant la porte car elle est lourde.

1. Démontez la charnière centrale en retirant les vis à l'aide d'un tournevis cruciforme (+).

ATTENTION

Veuillez soutenir la porte du congélateur, car elle peut basculer vers l'avant.

1. Retirez la porte du réfrigérateur de la charnière inférieure en soulevant doucement la porte vers le haut.

ATTENTION

Faites attention à ne pas vous blesser en retirant la porte car elle est lourde.

1. La porte du congélateur étant posée sur la charnière inférieure (A), tirez lentement sur la charnière inférieure (A) pour la retirer du support situé au fond du réfrigérateur. Une fois que la charnière inférieure (A) est retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

ATTENTION

Veillez à ce que la porte du congélateur soit fermement maintenue jusqu'à ce qu'elle soit retirée en toute sécurité de la charnière centrale (B) pour éviter qu'elle ne tombe.

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour retirer les vis de fixation de la charnière centrale (A).

2. Remontez dans l'ordre inverse du démontage après avoir remplacé la charnière supérieure, centrale et/ou inférieure.

ATTENTION
