Termék típusa	Fagyasztó
Márka	Samsung
Modell	SRL334NMB
Méretek (M x Sz x Mé)	170 x 60 x 65 cm
Tömeg	60 kg
Tápellátás	220-240 V, 50 Hz, 150 W
Klímaosztály	SN-T (10 °C-tól 43 °C-ig)
Nettó űrtartalom	300 L
Zajszint	40 dB(A)
Gyorsfagyasztás funkció	Igen
Nyitott ajtó riasztás	Igen
Leolvasztás típusa	Kézi
Polcok anyaga	Edzett üveg
Belső világítás	LED
Karbantartás és tisztítás	Tisztítás előtt húzza ki a készüléket; használjon puha ruhát és langyos vizet; ne használjon súroló hatású tisztítószereket.
Biztonság	Gyermekzár nem elérhető; minden beavatkozás előtt húzza ki a készüléket; nehéz ajtók, két személy kezelje.
Javítható alkatrészek	Fogantyúk (egyes modelleknél), tömítések, fiókok, zsanérok
Ajtók áthelyezhetősége	Igen, átrendezhető (lásd a kézikönyvet)
Garancia	2 év (alkatrész és munkadíj); a nem engedélyezett javítások érvénytelenítik a garanciát

Gyakran ismételt kérdések - SRL334NMB SAMSUNG

Hogyan fordítható meg az ajtó nyitási iránya?

Az ajtók átrendezéséhez legalább két személy szükséges. Húzza ki a készüléket, távolítsa el a fedeleket és a csavarokat, húzza ki a csatlakozókat, majd cserélje meg a középső zsanért és az ajtókat. Kövesse a kézikönyvben leírt lépéseket. Figyelem, az ajtók nehezek.

Milyen alkatrészeket cserélhetek ki magam?

A felhasználó által javítható alkatrészek a fogantyúkra (egyes modelleknél), az ajtótömítésekre, a fiókokra és a zsanérokra korlátozódnak. A zsanérok esetében ajánlott szakemberhez fordulni.

Hogyan tisztítsam meg a Samsung SRL334NMB fagyasztómat?

Húzza ki a készüléket, vegye ki az élelmiszereket és a fiókokat. Tisztítsa meg a belsejét egy langyos vízzel és enyhe tisztítószerrel megnedvesített puha ruhával. Ne használjon súrolószereket vagy oldószereket. Gondosan szárítsa meg, mielőtt újra üzembe helyezi.

Mit tegyek, ha a fagyasztó nem hűt eléggé?

Ellenőrizze, hogy a hőmérséklet megfelelően van-e beállítva (javasolt -18 °C). Győződjön meg arról, hogy az ajtó szorosan zárva van, és a tömítés nem sérült. Tisztítsa meg a kondenzátort (ha hozzáférhető). Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Samsung szervizzel.

Hogyan olvasszam le kézzel a fagyasztót?

Húzza ki a készüléket, vegye ki az élelmiszereket, és helyezze őket egy hűtőtáskába. Hagyja nyitva az ajtót, hogy a jég elolvadjon. Ne kaparja a jeget éles tárgyakkal. Törölje fel a vizet, majd szárazon csatlakoztassa újra.

Kicserélhetem magam az ajtótömítést?

Igen, az ajtótömítés a felhasználó által cserélhető alkatrész. Nyissa ki az ajtót, távolítsa el a hibás tömítést a kipattintással, majd rögzítse az új tömítést, ügyelve arra, hogy ne maradjon rés a hideg levegő szivárgásának elkerülése érdekében.

A hangjelzés szól, mit tegyek?

A riasztás jelezhet nyitott ajtót vagy túl magas hőmérsékletet. Ellenőrizze, hogy az ajtó szorosan zárva van. Ha a riasztás továbbra is fennáll, a készüléknek időre lehet szüksége a hőmérséklet eléréséhez. Ha nem áll meg, olvassa el a kézikönyvet, vagy lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan állítsam be a hőmérsékletet?

Használja a beállító gombot (általában belül vagy az elején). A javasolt hőmérséklet fagyasztáshoz -18 °C. Ha szükséges, fordítsa a gombot hidegebb érték felé. Várjon 24 órát, amíg a hőmérséklet stabilizálódik.

Beüzemelhetem a fagyasztómat egy fűtetlen garázsban?

Igen, az SN-T klímaosztály 10 °C és 43 °C közötti használatot tesz lehetővé. 10 °C alatt a fagyasztó nem biztos, hogy megfelelően működik. Kerülje a 0 °C alatti hőmérsékletet.

Hogyan takaríthatok meg energiát ezzel a fagyasztóval?

Helyezze a készüléket hűvös, jól szellőző helyre, távol a naptól és hőforrásoktól. Ne nyissa ki túl gyakran az ajtót. Hűtse le az élelmiszereket, mielőtt elteszi őket. Rendszeresen olvassza le, hogy elkerülje a vastag jégréteg kialakulását.

HASZNÁLATI ÚTMUTATÓ SRL334NMB SAMSUNG

• Asegúrese de que los conectores de los cables estén conectados correctamente.

• Tenga cuidado de no dañar los cables al fijar la cubierta superior

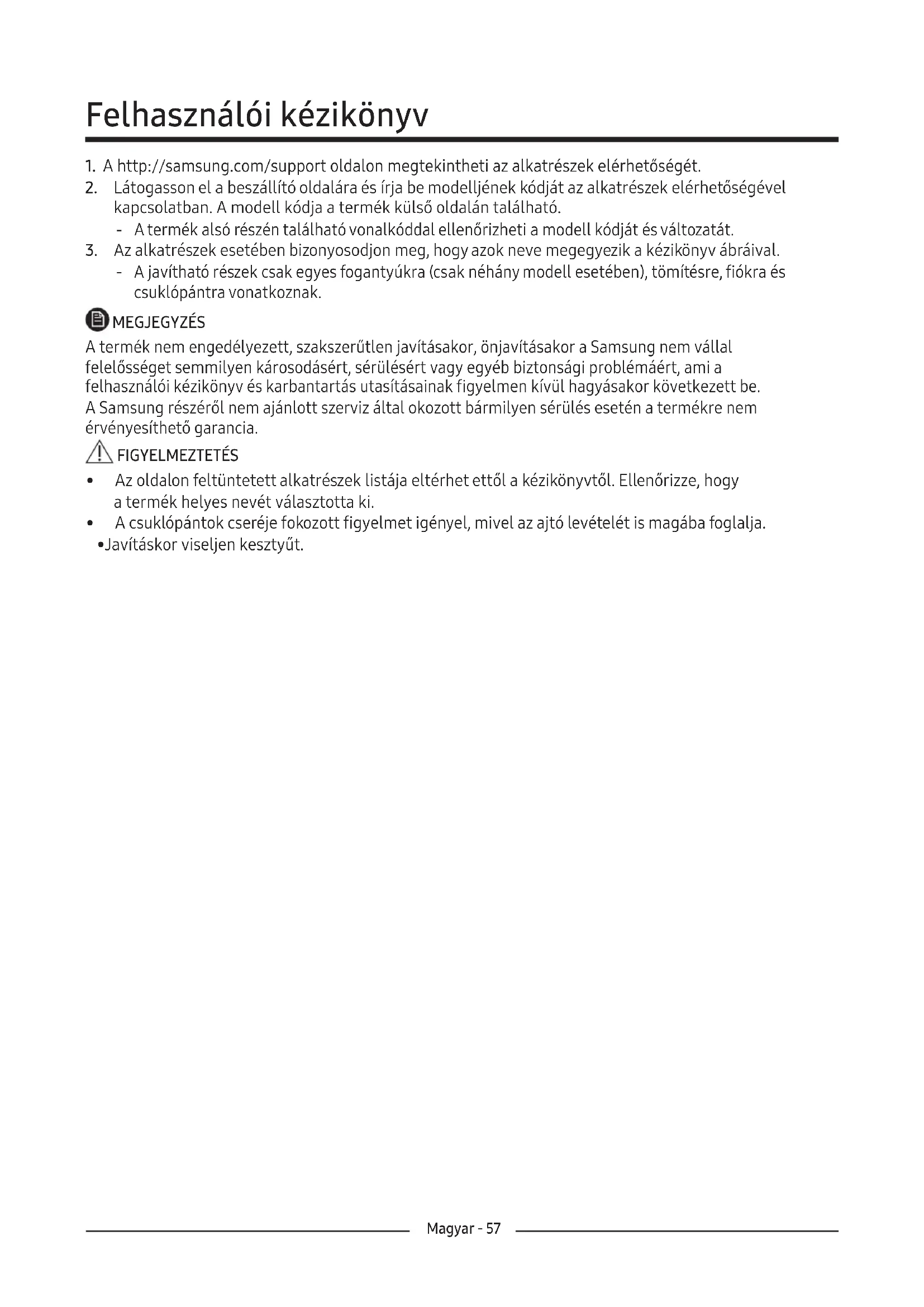

• A http://samsung.com/support oldalon megtekintheti az alkatrészek elérhetőségét.

• Látogasson el a beszállító oldalára és írja be modelljének kódját az alkatrészek elérhetőségével kapcsolatban. A modell kódja a termék külső oldalán található.

- A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.

1. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv ábráival.

- A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak.

MEGJEGYZÉS

A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung részéről nem ajánlott szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető garancia.

! FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy a termék helyes nevét választotta ki.
• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja.
  • Javításkor viseljen kesztyűt.

A hűtőszekrény valós képe és alkatrészei eltérhetnekaz adott országtól és modelltől függően.

01 02 03 04 05 04 03 02 06 07

01 Felső csuklópánt

03 Cajón

05 Középső csuklópánt

07 Alsó csuklópánt

02 Kosár

04 Fogantyúk (Csak egyes modellek)

06 Vonalkód címke

Fogantyúk cseréje

A modell neve: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

Amit a csillagok helyettesíteneka modelltöl függően különbözhet.

A csillag (csillagok) a modell kódján jelzi annak változatát és a kódban (0-9) vagy (A-Z) betűvel helyettesíthetők.

FIGYELMEZTETÉS

- Az ajtó fogantyújának cseréjekor ügyeljen az ajtó épségére.

- A fogantyúkat óvatosannyomja meg a támaszoknál. Ellenőrizze, hogy ne legyen rés a támaszok és az ajtó között.

- A fogantyú felhelyezésekor húzza be a csavarokat.

- A termék használata előtt ellenőrizze a fogantyút.

Szükséges eszközök (nem biztosítottak)

Philips csavarhúzó Lapos fejű csavarhúzó

Fogantyúk levétele

MEGJEGYZÉS

Ez a folyamat a hűtő és fagyasztó mindkét oldalán kivitelezhető.

1. A csavarok fedeleinek levételekor használjon csavarhúzót.

2. A fogantyú levétele után helyezze vissza a csavarok fedelét.

3. A fogantyú csavarjainak levételekor használjon Philips csavarhúzót.

MEGJEGYZÉS

Ezeket a csavarokat használja a fogantyú ellentétes oldalra való felerősítésekor.

1. Az új fogantyút a szétszerelés fordított sorrendjében szerelje fel.

Kosár cseréje

FIGYELMEZTETÉS

Bizonyosodjon meg, hogy a keretet megfelelően rögzítette. Ellenkező esetben a hűtőből a hideg levegő szivároghat ki.

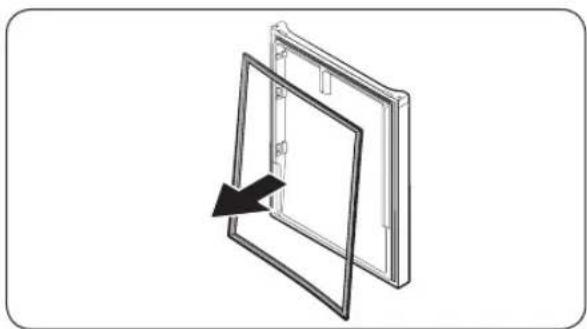

Kosár levétele

Nyissa ki az ajtót és az ajtóról vegye le a keretet.

Kosár cseréje

Az új keretet helyezze a hűtő ajtajára. Ellenőrizze, hogy az új keret és az ajtó között ne legyen hézag.

Fiók cseréje

FIGYELMEZTETÉS

Ellenőrizze, hogy a szerelés során a fiók megfelelően legyen a sínre helyezve.

Fiók eltávolítása

Finoman emelje fel a fiók elejét és húzza kifelé.

Fiókok visszahelyezése

A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.

A csuklópántok cseréjéhez először az ajtót kell levenni.

FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlynak.
• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy azmegkarcolódjon.
• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.
  • Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.
• A csuklópánton a tengelyt alaposan meg kell húzni.
• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik a szekrényhez.
• A vezeték csatlakozóit is megfelelően kell csatlakoztatni.
• A fedél rögzítésekor ügyeljen a vezetékek épségére.

FIGYELMEZTETÉS

• A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges.
• Az ajtók megfordításakor húzza ki a vezetéket a hálózatból.

Szükséges eszközök (nem biztosítottak)

Philips csavarhúzó Lapos fejű csavarhúzó 11 mm-es csavarkulcs

10 mm-es csökulcs 8 mm-es csökulcs 10 mm-es csavarkulcs

Ajtó megfordítása

MEGJEGYZÉS

A fogantyúkkal ellátott modelleknél először a fogantyúkat cserélje fel. (Részletesebb információkért lásd "Ajtó fogantyújának cseréje (Fogantyúkkal ellátott modellek) részt.)

(2) (1)

1. Távolítsa el az ajtó kábel burkolatát (1). Szerelje le az ajtónyílás takaró lemezt (2).

1. Távolítsa el a csuklópántot a kampó eltolásával.

2. Használjon lapos fejű csavarhúzót és helyezze vissza.

3. Emelje fel a fedelet és nyomja meg a kampót (Ügyeljen az épségére)
4. Nyomás általi szétszedés

1. Kapcsolja széta hűtő ajtajának vezetékét.
2. Ez a lépés néhány modellnél nem alkalmazható.

FIGYELMEZTETÉS

A csatlakozókat ne húzza meg túl erősen.

1. Vegye ki a csavarokat.

- (Legyen óvatos, nehogy az ajtó szétszedéskor leessen.)

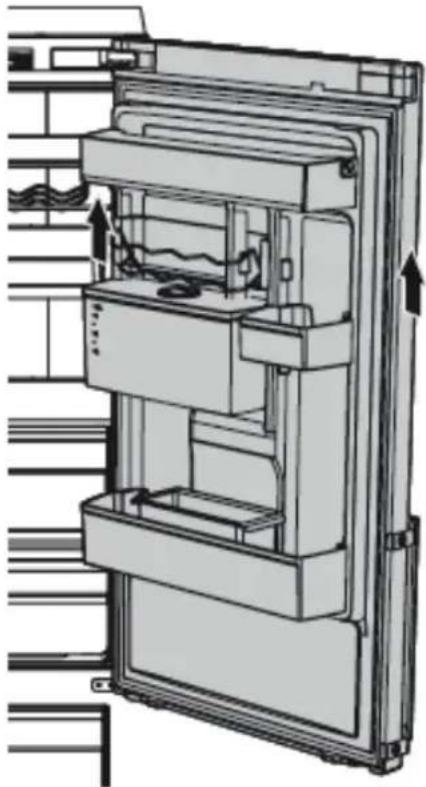

1. A hütő ajtaját a középső pántról óvatosan és egyenesen felemelve vegye le.

! FIGYELMEZTETÉS

Azajtó nehéz, ezért legyen óvatos nehogy annak eltávolításakor sérülést okozzon.

1. A középső csuklópánt leszereléséhez Philips (+) fejű csavarhúzóval lazítsa meg a csavarokat.

! FIGYELMEZTETÉS

A fagyasztó ajtaja előre eshet, ezért támassza meg.

1. Távolítsa el a fagyasztó ajtaját az alsó csuklópántról való óvatos leemeléssel.

! FIGYELMEZTETÉS

Az ajtó nehéz, ezért ügyeljen arra, nehogy annak eltávolításakorsérülést szenvedjen.

1. Haa fagyasztó ajtaja az alsó zsanéron (A) ül, lassan húzza meg az alsó csuklópántot (A), hogy eltávolítsa azt a hűtőszekrény alján levő tartóból. Ha az alsó csuklópánt lekerült a tartóról, vegye le a fagyasztó ajtajáról, majd az ajtót húzza lefelé, hogy levegye a középső pántról is (B).

FIGYELMEZTETÉS

Az ajtó leesésének megakadályozásához a fagyasztó ajtaját tartani kell addig, amíg biztonságosan nem lesz levéve a középső csuklópántról (B).

1. A középső csuklópánt csavarjainak eltávolításához (A) használjon Philips csavarhúzótés 10 mm-es csőkulcsot.

2. A fedél ráhelyezése után a szétszerelés fordított sorrendje szerint szerelje össze a felső, középső és/vagy alsó pántot.

FIGYELMEZTETÉS

- Ellenőrizze a vezetékek helyes csatlakoztatását.

- A fedél rögzítésekor ügyeljen a vezetékek épségére.
