SRL334NMB - Zamrażarka SAMSUNG - Bezpłatna instrukcja obsługi

Typ produktu	Zamrażarka
Marka	Samsung
Model	SRL334NMB
Wymiary (W x S x G)	170 x 60 x 65 cm
Waga	60 kg
Zasilanie	220-240 V, 50 Hz, 150 W
Klasa klimatyczna	SN-T (od 10 °C do 43 °C)
Pojemność netto	300 L
Poziom hałasu	40 dB(A)
Funkcja szybkiego zamrażania	Tak
Alarm otwartych drzwi	Tak
Rodzaj rozmrażania	Ręczne
Materiał półek	Szkło hartowane
Oświetlenie wewnętrzne	LED
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać miękkiej ściereczki i ciepłej wody; nie używać ściernych środków czyszczących
Bezpieczeństwo	Blokada dziecięca niedostępna; odłączyć przed jakąkolwiek ingerencją; ciężkie drzwi, obsługa przez dwie osoby
Części zamienne do samodzielnej naprawy	Uchwyty (w niektórych modelach), uszczelki, szuflady, zawiasy
Odwracalność drzwi	Tak, odwracalne (patrz instrukcja)
Gwarancja	2 lata (części i robocizna); nieautoryzowane naprawy unieważniają gwarancję

Często zadawane pytania - SRL334NMB SAMSUNG

Jak odwrócić kierunek otwierania drzwi?

Odwracanie drzwi wymaga co najmniej dwóch osób. Odłącz urządzenie, usuń osłony i śruby, odłącz złącza, a następnie odwróć środkowy zawias i drzwi. Postępuj zgodnie ze szczegółowymi instrukcjami w instrukcji. Uwaga, drzwi są ciężkie.

Które części zamienne mogę wymienić samodzielnie?

Części naprawialne przez użytkownika są ograniczone do uchwytów (niektóre modele), uszczelek drzwi, szuflad i zawiasów. W przypadku zawiasów zaleca się skorzystanie z usług profesjonalisty.

Jak wyczyścić moją zamrażarkę Samsung SRL334NMB?

Odłącz urządzenie, usuń żywność i szuflady. Wyczyść wnętrze miękką ściereczką nasączoną ciepłą wodą i łagodnym detergentem. Nie używaj ściernych środków ani rozpuszczalników. Dokładnie osusz przed ponownym uruchomieniem.

Co zrobić, jeśli zamrażarka nie chłodzi wystarczająco?

Sprawdź, czy temperatura jest prawidłowo ustawiona (zalecana -18 °C). Upewnij się, że drzwi są dobrze zamknięte, a uszczelka nie jest uszkodzona. Wyczyść skraplacz (jeśli jest dostępny). Jeśli problem nadal występuje, skontaktuj się z serwisem technicznym Samsung.

Jak ręcznie rozmrozić zamrażarkę?

Odłącz urządzenie, usuń żywność i umieść ją w lodówce turystycznej. Pozostaw drzwi otwarte, aby lód się stopił. Nie skrob lodu ostrymi przedmiotami. Wytrzyj wodę i podłącz ponownie, gdy będzie sucho.

Czy mogę samodzielnie wymienić uszczelkę drzwi?

Tak, uszczelka drzwi jest częścią wymienną przez użytkownika. Otwórz drzwi, usuń wadliwą uszczelkę, odpinając ją, a następnie zamocuj nową uszczelkę, upewniając się, że nie ma szczelin, aby uniknąć wycieku zimnego powietrza.

Sygnał dźwiękowy alarmu, co robić?

Alarm może wskazywać na otwarte drzwi lub zbyt wysoką temperaturę. Sprawdź, czy drzwi są dobrze zamknięte. Jeśli alarm nie ustępuje, urządzenie może potrzebować czasu na osiągnięcie temperatury. Jeśli nie przestanie dzwonić, sprawdź instrukcję lub skontaktuj się z pomocą techniczną.

Jak ustawić temperaturę?

Użyj pokrętła regulacji (zazwyczaj wewnątrz lub na froncie). Zalecana temperatura to -18 °C do zamrażania. Obróć pokrętło w kierunku niższej temperatury, jeśli to konieczne. Odczekaj 24 godziny, aby temperatura się ustabilizowała.

Czy mogę zainstalować zamrażarkę w nieogrzewanym garażu?

Tak, klasa klimatyczna SN-T pozwala na użytkowanie od 10 °C do 43 °C. Poniżej 10 °C zamrażarka może nie działać prawidłowo. Unikaj temperatur poniżej 0 °C.

Jak oszczędzać energię z tą zamrażarką?

Umieść urządzenie w chłodnym i dobrze wentylowanym miejscu, z dala od słońca i źródeł ciepła. Nie otwieraj drzwi zbyt często. Pozostaw żywność do ostygnięcia przed schowaniem. Regularnie rozmrażaj, aby uniknąć grubej warstwy lodu.

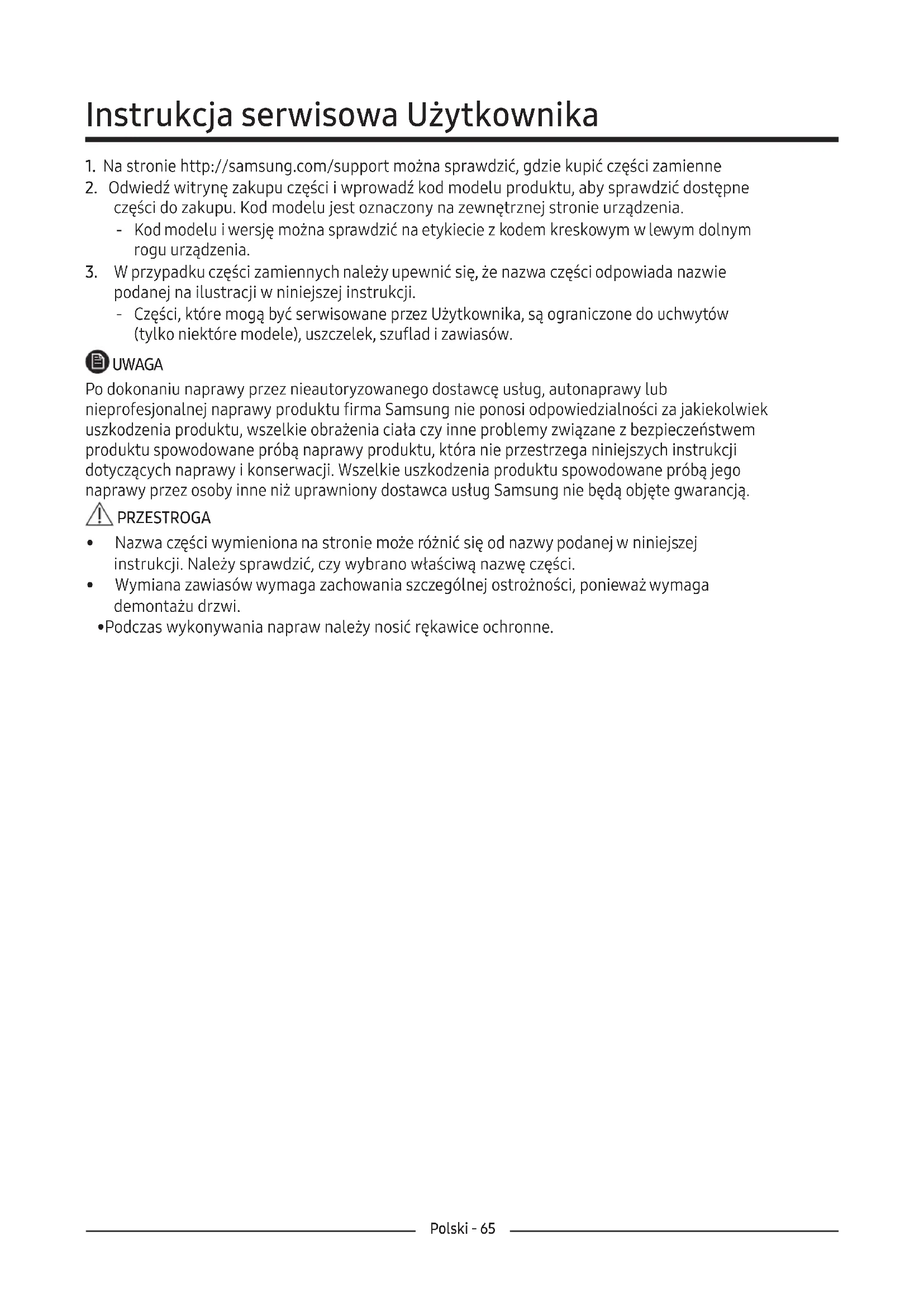

INSTRUKCJA OBSŁUGI SRL334NMB SAMSUNG

1. Na stronie http://samsung.com/support można sprawdzić, gdzie kupić części zamienne
2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia.

- Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.

1. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie podanej na ilustracji w niniejszej instrukcji.

- Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.
• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.
• Podczas wykonywania napraw należy nosić rękawice ochronne.

Rzeczywisty wygląd lodówki może się różnic w zależności od modelu i kraju.

01 02 03 04 05 04 03 02 06 07

01 Górny zawias
03 Szuflada
05 Zawias środkowy
07 Dolny zawias

02 Uszczelka
04 Uchwyty (tylko stosowne modele)
06 Etykieta z kodem kreskowym

Wymiana uchwytu

Nazwa modelu wygląda tak: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* gdzie gwiazdki wskazują wariant w zależności od modelu. Gwiazdka(y) w kodzie modelu wskazuje model wariantu i zastępuje (0-9) lub (A-Z) w kodzie modelu.

PRZESTROGA

• Podczas wymiany uchwytu drzwi należy uważać, aby nie porysować frontu drzwi.
• Mocno naciśnij uchwyty przy wspornikach. Sprawdź, czy nie ma szczeliny między wspornikami a drzwiami.
• Podczas mocowania uchwytu mocno dokręć śruby.
• Przed rozpoczęciem korzystania z urządzenia należy sprawdzić, czy uchwyt jest mocno zamocowany.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy Śrubokręt płaski

Aby odłączyć uchwyty

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Za pomocą wkrętaka z główką śrubokręta wymontować osłony wkrętów.

2. Po odłączeniu uchwytu ponownie zamocuj ostony śrub w otworach na wkręty.

3. Za pomocą śrubokręta krzyżakowego wykręć wkręty i zdemontuj uchwyt.

UWAGA

Za pomocą tych wkrętów zamocuj uchwyt po przeciwnej stronie.

1. Zamontuj nowy uchwyt w kolejności odwrotnej do procedury demontażu.

Wymiana uszczelki

PRZESTROGA

Upewnij się, że uszczelka jest prawidłowo zamocowaną. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze.

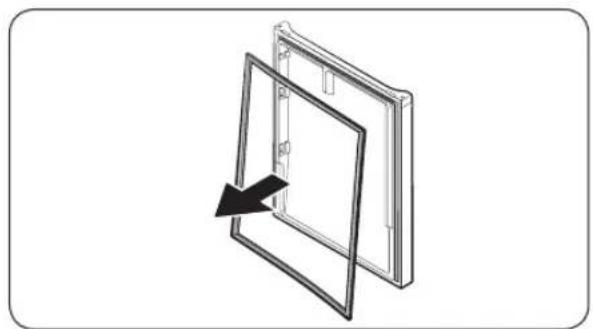

W celu wymontowania uszczelki

otwórz drzwi i zdejmij uszczelkę z drzwi.

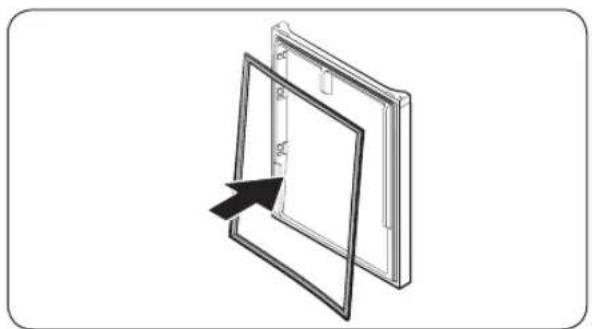

Aby wymienić uszczelkę

Założ nową uszczelkę na drzwi zamrażarki. Sprawdź, czy nie ma szczelin między uszczelką a drzwiami.

Wymiana szuflady

PRZESTROGA

W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny.

W celu wymontowania szuflady

lekko unieś przód szuflady, a następnie wysuń ją.

Aby ponownie zamontować szuflady

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Aby wymienić zawiasy, najpierw należy wymontować drzwi.

PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.
• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.
• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obsługa techniczną.
• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby i obrażeń ciała.
• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.
• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.

- Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

- Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej.

OSTRZEŻENIE

- Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.

- Przed odwróceniem drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy Śrubokręt płaski Klucz 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz 10 mm

Odwracanie drzwi

UWAGA

W przypadku modeli z uchwytami należy odwrócić te uchwyty. (Szczegółowe informacje znajdują się w rozdziale "Odwracanie położenia uchwytu drzwi (w przypadku modeli z uchwytami poręczowymi)".)

(2) (1)

1. Wymontować ostonę przewodów (1). Wymontować pokrywę przestrzeni drzwi (2).

1. Wymontować zawias pokrywy, aby wypchnąć zaczep

2. Włożyć wkrętak z główką śrubokręta i wyjmij z powrotem

3. Unieść pokrywę i popchnąć hak (Uważać, aby nie uszkodzić przewodu zawiasu pokrywy przez zbyt mocne wypychanie)
4. Demontaż przez wypchnięcie

1. Odłączyć złącze przewodów drzwi lodówki.
2. Ten krok może nie dotyczyć niektórych modeli.

PRZESTROGA

Nie ciągnąć za złącza zbyt mocno.

1. Wykręcić śruby.
2. (Podczas demontażu drzwi należy uważać, aby ich nie upuścić.)

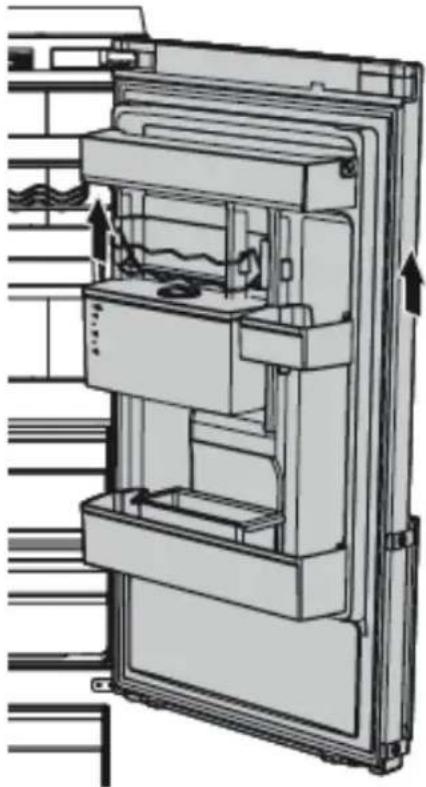

1. Zdemontować drzwi lodówki z dolnego zawiasu, ostrożnie podnosząc drzwi prosto do góry.

PRZESTROGA

Drzwi są ciężkie, należy uważać, aby nie zranić się podczas zdejmowania drzwi.

1. Wymontować środkowy zawias, wykręcając śruby śrubokrętem krzyżakowym (+).

PRZESTROGA

Drzwi zamrażarki mogą opaść do przodu, dlatego należy je podeprzeć.

1. Zdemontować drzwi z dolnego zawiasu, ostrożnie podnosząc drzwi prosto do góry.

PRZESTROGA

Drzwi są ciężkie, należy uważać, aby nie zranić się podczas zdejmowania drzwi.

1. Gdy drzwi zamrażarki znajdują się na dolnym zawiasie (A), powoli pociągnąć dolny zawias (A), aby wyjąć go z uchwytu na spodzie chłodziarki. Po wymontowaniu dolnego zawiasu (A) z uchwytu wymontować go z drzwiczek zamrażarki, a następnie pociągnąć w dół drzwiczki zamrażarki, aby wyjąć je ze środkowego zawiasu (B).

⚠️ PRZESTROGA

Aby zapobiec upadkowi drzwi zamrażarki, należy mocno przytrzymać drzwi zamrażarki, aż zostaną bezpiecznie zdjęte ze środkowego zawiasu (B).

1. Za pomocą śrubokręta krzyżakowego i klucza nasadowego (10 mm) wykręcić śruby mocujące środkowy zawias (A).

2. Po wymianie górnego, środkowego i/lub dolnego zawiasu zmontować je w kolejności odwrotnej do procedury demontażu.

⚠️ PRZESTROGA
