SRL334NMB - Gefrierschrank SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank
Marke	Samsung
Modell	SRL334NMB
Abmessungen (H x B x T)	170 x 60 x 65 cm
Gewicht	60 kg
Stromversorgung	220-240 V, 50 Hz, 150 W
Klimaklasse	SN-T (von 10 °C bis 43 °C)
Nutzinhalt	300 L
Geräuschpegel	40 dB(A)
Schnellgefrierfunktion	Ja
Tür-offen-Alarm	Ja
Abtauart	Manuell
Material der Ablagen	Gehärtetes Glas
Innenbeleuchtung	LED
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; ein weiches Tuch und warmes Wasser verwenden; keine Scheuermittel verwenden
Sicherheit	Kindersicherung nicht verfügbar; vor jedem Eingriff Netzstecker ziehen; schwere Türen, Handhabung zu zweit
Reparierbare Ersatzteile	Griffe (bei bestimmten Modellen), Dichtungen, Schubladen, Scharniere
Türanschlagwechsel	Ja, umkehrbar (siehe Anleitung)
Garantie	2 Jahre (Teile und Arbeit); nicht autorisierte Reparaturen führen zum Garantieverlust

Häufig gestellte Fragen - SRL334NMB SAMSUNG

Wie kann der Türanschlag gewechselt werden?

Der Türanschlagwechsel erfordert mindestens zwei Personen. Ziehen Sie den Netzstecker, entfernen Sie Abdeckungen und Schrauben, trennen Sie die Steckverbinder, und tauschen Sie dann das mittlere Scharnier und die Türen. Befolgen Sie die detaillierten Schritte in der Anleitung. Achtung, die Türen sind schwer.

Welche Ersatzteile kann ich selbst austauschen?

Die vom Benutzer reparierbaren Teile sind auf Griffe (bestimmte Modelle), Türdichtungen, Schubladen und Scharniere beschränkt. Bei Scharnieren wird die Hinzuziehung eines Fachmanns empfohlen.

Wie reinige ich meinen Gefrierschrank Samsung SRL334NMB?

Ziehen Sie den Netzstecker, entnehmen Sie Lebensmittel und Schubladen. Reinigen Sie das Innere mit einem weichen, mit warmem Wasser und mildem Reinigungsmittel getränkten Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Was tun, wenn der Gefrierschrank nicht ausreichend kühlt?

Überprüfen Sie, ob die Temperatur richtig eingestellt ist (empfohlen -18 °C). Stellen Sie sicher, dass die Tür fest geschlossen ist und die Dichtung nicht beschädigt ist. Reinigen Sie den Kondensator (falls zugänglich). Wenn das Problem weiterhin besteht, wenden Sie sich an den Samsung-Kundendienst.

Wie taue ich den Gefrierschrank manuell ab?

Ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel und legen Sie sie in eine Kühlbox. Lassen Sie die Tür offen, damit das Eis schmilzt. Kratzen Sie das Eis nicht mit scharfen Gegenständen ab. Wischen Sie das Wasser auf und schließen Sie das Gerät wieder an, wenn es trocken ist.

Kann ich die Türdichtung selbst wechseln?

Ja, die Türdichtung ist ein vom Benutzer austauschbares Teil. Öffnen Sie die Tür, entfernen Sie die defekte Dichtung durch Ausrasten, und befestigen Sie die neue Dichtung, wobei Sie darauf achten, dass kein Spalt bleibt, um Kaltluftaustritte zu vermeiden.

Der akustische Alarm ertönt, was tun?

Der Alarm kann auf eine offene Tür oder eine zu hohe Temperatur hinweisen. Überprüfen Sie, ob die Tür richtig geschlossen ist. Wenn der Alarm anhält, benötigt das Gerät möglicherweise Zeit, um die Temperatur zu erreichen. Wenn er nicht aufhört, konsultieren Sie die Anleitung oder wenden Sie sich an den Support.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Einstellknopf (normalerweise innen oder an der Vorderseite). Die empfohlene Temperatur für das Gefrieren beträgt -18 °C. Drehen Sie den Knopf bei Bedarf auf eine kältere Stufe. Warten Sie 24 Stunden, bis sich die Temperatur stabilisiert hat.

Kann ich meinen Gefrierschrank in einer unbeheizten Garage aufstellen?

Ja, die Klimaklasse SN-T erlaubt den Betrieb von 10 °C bis 43 °C. Unterhalb von 10 °C kann der Gefrierschrank nicht richtig funktionieren. Vermeiden Sie Temperaturen unter 0 °C.

Wie kann ich mit diesem Gefrierschrank Energie sparen?

Stellen Sie das Gerät an einem kühlen, gut belüfteten Ort auf, geschützt vor Sonneneinstrahlung und Wärmequellen. Öffnen Sie die Tür nicht zu oft. Lassen Sie Lebensmittel abkühlen, bevor Sie sie einräumen. Tauen Sie regelmäßig ab, um eine dicke Eisschicht zu vermeiden.

BEDIENUNGSANLEITUNG SRL334NMB SAMSUNG

• Assurez-vous que les connecteurs des fils sont correctement branchés.

• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur

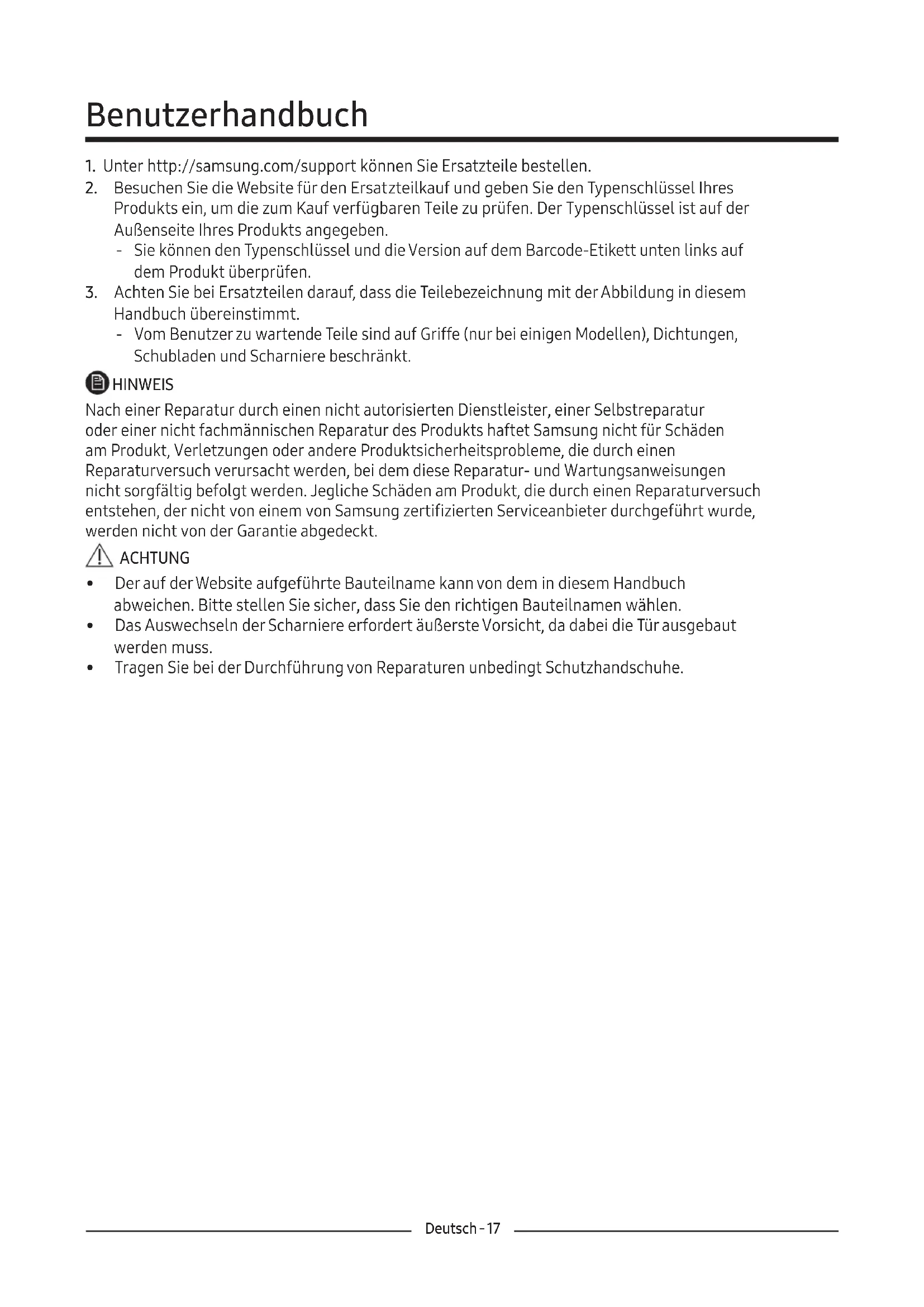

• Unter http://samsung.com/support können Sie Ersatzteile bestellen.

• Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben.

- Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

1. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem Handbuch übereinstimmt.

- Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt.

HINWEIS

Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt.

! ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.
• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.
• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.

Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

01 02 03 04 05 04 03 02 06 07

01 Oberes Scharnier

03 Schubfach

05 Mittleres Scharnier

07 Unteres Scharnier

02 Dichtung

04 Griffe (nur passende Modelle)

06 Typenschlüssel Etikett

Austausch des Griffs

Der Modellname sieht so aus: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

Was die Sternchen ersetzt, kann je nach Modell unterschiedlich sein.

Stern(e) im Typenschlüssel weisen auf ein Variantenmodell hin und können (0-9) oder (A-Z) im Typenschlüssel ersetzen.

VORSICHT

• Achten Sie beim Austauschen des Türgriffs darauf, dass Sie die Vorderseite der Tür nicht verkratzen.
• Drücken Sie die Griffe an den Auflagen fest an. Stellen Sie sicher, dass kein Spalt zwischen den Auflagen und der Tür vorhanden ist.
• Ziehen Sie die Schrauben beim Befestigen des Griffs fest an.
• Prüfen Sie, ob der Griff fest sitzt, bevor Sie das Produkt verwenden.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher

Griffe abnehmen

HINWEIS

Dieser Vorgang gilt sowohl für das Kühl- als auch für das Gefrierfach.

1. Verwenden Sie einen Flachkopfschraubenzieher, um die Schraubenabdeckungen zu entfernen.

2. Bringen Sie nach dem Abnehmen des Griffs die Schraubenabdeckungen wieder an den Schraubenlöchern an.

3. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben zu entfernen und den Griff abzunehmen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Bringen Sie den neuen Griff in umgekehrter Reihenfolge wie bei der Montage an.

Austausch der Dichtung

ACHTUNG

Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen.

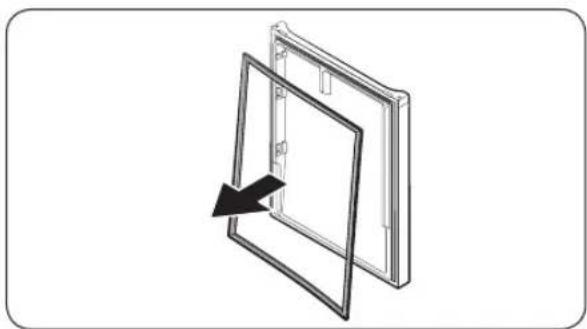

Abnahme der Dichtung

Die Tür öffnen und die Dichtung von der Tür abnehmen.

Austausch der Dichtung

Eine neue Dichtung an der Kühlschranktür anbringen. Stellen Sie sicher, dass kein Spalt zwischen der Dichtung und der Tür vorhanden ist.

Austausch Schublade

ACHTUNG

Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist.

Schublade herausnehmen

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus.

Wiedereinsetzen der Schubladen

Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

! ACHTUNG

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.
• Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.
• Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.
• Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.
• Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.
• Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.
• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.
• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

! WARNING

• Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.

- Ziehen Sie das Netzkabel ab, bevor Sie die Türen umkehren.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel

10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm Schraubenschlüssel

Umkehrung der Tür

HINWEIS

Bei den Modellen mit Griffen drehen Sie zuerst die Griffe um. (Detaillierte Informationen finden Sie im Abschnitt „Umkehrung der Türgriffposition (bei Modellen mit Stangengriffen)“).

(2) (1)

1. Die Abdeckung (1) abnehmen. Bauen Sie die Deckelraumtür (2) aus.

1. Entfernen Sie das Abdeckungsscharnier, um einen Haken zu schieben

2. Setzen Sie einen Schlitzschraubendreher ein und legen Sie ihn zurück

3. Hebeln Sie die Abdeckung hoch und drücken Sie einen Haken (Achten Sie darauf, den Abdeckungsscharnierdraht nicht durch zu starkes Drücken zu beschädigen)
4. Demontieren Sie es durch Drücken von

1. Ziehen Sie den Kabelstecker für die Kühlschranktür ab.

- Dieser Schritt ist bei einigen Modellen möglicherweise nicht erforderlich.

ACHTUNG

Ziehen Sie nicht zu stark an den Steckern.

1. Die Schrauben entfernen.

- (Achten Sie darauf, die Tür nicht fallen zu lassen, wenn Sie sie demontieren).

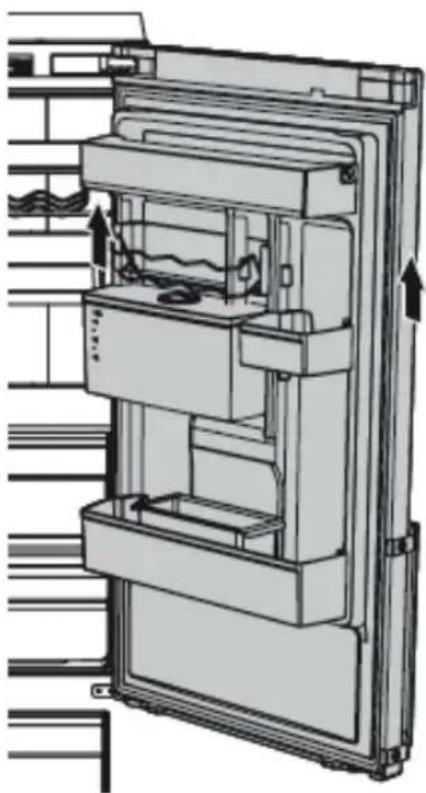

1. Entfernen Sie die Kühlschranktür aus dem mittleren Scharnier, indem Sie die Tür vorsichtig gerade anheben.

! ACHTUNG

Die Tür ist schwer. Achten Sie darauf, sich beim Entfernen der Tür nicht zu verletzen.

1. Demontieren Sie das mittlere Scharnier, indem Sie die Schrauben mit einem Kreuzschlitzschraubenzieher (+) entfernen.

! ACHTUNG

Die Gefrierschranktür kann nach vorne fallen, stützen Sie die Tür daher ab.

1. Entfernen Sie die Gefrierschranktür aus dem unteren Scharnier, indem Sie die Tür vorsichtig gerade anheben.

! ACHTUNG

Die Tür ist schwer. Achten Sie darauf, sich beim Entfernen der Tür nicht zu verletzen.

1. Während die Gefrierschranktür auf dem unteren Scharnier (A) sitzt, ziehen Sie langsam am unteren Scharnier (A), um es aus der Halterung an der Unterseite des Kühlschranks zu entfernen. Wenn das untere Scharnier (A) aus der Halterung entfernt ist, nehmen Sie es von der Gefrierschranktür ab, und ziehen Sie dann die Gefrierschranktür nach unten, um sie aus dem mittleren Scharnier (B) zu entfernen.

! ACHTUNG

Um ein Herunterfallen der Gefrierschranktür zu verhindern, halten Sie die Gefrierschranktür fest, bis sie sicher aus dem mittleren Scharnier (B) entfernt ist.

1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher und einem Steckschlüssel (10 mm) die Befestigungsschrauben des mittleren Scharniers (A).

2. Bauen Sie das Gerät nach dem Austausch des oberen, mittleren und/oder unteren Scharniers in der umgekehrten Reihenfolge der Demontage wieder zusammen.
