SRL334NMB - Vriezer SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Producttype	Vriezer
Merk	Samsung
Model	SRL334NMB
Afmetingen (H x B x D)	170 x 60 x 65 cm
Gewicht	60 kg
Voeding	220-240 V, 50 Hz, 150 W
Klimaatklasse	SN-T (van 10 °C tot 43 °C)
Netto capaciteit	300 L
Geluidsniveau	40 dB(A)
Snelvriesfunctie	Ja
Deur open alarm	Ja
Ontdooitype	Handmatig
Materiaal legplateaus	Gehard glas
Binnenverlichting	LED
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een zachte doek en lauw water; gebruik geen schurende reinigingsmiddelen
Veiligheid	Kinderslot niet beschikbaar; loskoppelen voor elke ingreep; zware deuren, hanteren door twee personen
Repareerbare reserveonderdelen	Grepen (op sommige modellen), rubbers, laden, scharnieren
Omkeerbaarheid deuren	Ja, omkeerbaar (zie handleiding)
Garantie	2 jaar (onderdelen en arbeid); niet-geautoriseerde reparaties maken de garantie ongeldig

Veelgestelde vragen - SRL334NMB SAMSUNG

Hoe kan ik de openingsrichting van de deur omkeren?

Het omkeren van de deuren vereist minstens twee personen. Koppel het apparaat los, verwijder de afdekkingen en schroeven, ontkoppel de connectoren, en keer vervolgens de middelste scharnier en de deuren om. Volg de stappen in de handleiding. Let op, de deuren zijn zwaar.

Welke reserveonderdelen kan ik zelf vervangen?

De door de gebruiker repareerbare onderdelen zijn beperkt tot grepen (sommige modellen), deurrubbers, laden en scharnieren. Voor scharnieren wordt aanbevolen een professional in te schakelen.

Hoe reinig ik mijn Samsung SRL334NMB vriezer?

Koppel het apparaat los, verwijder de etenswaren en de laden. Reinig de binnenkant met een zachte doek gedrenkt in lauw water en een mild schoonmaakmiddel. Gebruik geen schurende producten of oplosmiddelen. Droog grondig voordat u het weer in gebruik neemt.

Wat moet ik doen als de vriezer niet voldoende koelt?

Controleer of de temperatuur correct is ingesteld (aanbevolen -18 °C). Zorg ervoor dat de deur goed gesloten is en de rubbers niet beschadigd zijn. Reinig de condensor (indien bereikbaar). Als het probleem aanhoudt, neem dan contact op met de technische dienst van Samsung.

Hoe ontdooi ik handmatig de vriezer?

Koppel het apparaat los, verwijder de etenswaren en plaats ze in een koelbox. Laat de deur open zodat het ijs smelt. Krab het ijs niet weg met scherpe voorwerpen. Veeg het water op en sluit het apparaat weer aan als het droog is.

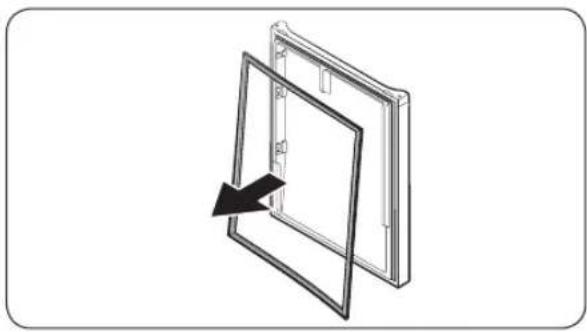

Kan ik zelf de deurrubber vervangen?

Ja, de deurrubber is een door de gebruiker vervangbaar onderdeel. Open de deur, verwijder de defecte rubber door deze los te wrikken en bevestig de nieuwe rubber, zorg ervoor dat er geen opening is om koude luchtlekkage te voorkomen.

Het geluidsalarm gaat af, wat moet ik doen?

Het alarm kan duiden op een open deur of een te hoge temperatuur. Controleer of de deur goed gesloten is. Als het alarm aanhoudt, heeft het apparaat mogelijk tijd nodig om de temperatuur te bereiken. Als het niet stopt, raadpleeg dan de handleiding of neem contact op met de ondersteuning.

Hoe stel ik de temperatuur in?

Gebruik de instelknop (meestal aan de binnenkant of op de voorkant). De aanbevolen temperatuur is -18 °C voor vriezen. Draai de knop naar een koudere waarde indien nodig. Wacht 24 uur tot de temperatuur stabiliseert.

Kan ik mijn vriezer in een onverwarmde garage installeren?

Ja, de klimaatklasse SN-T staat gebruik toe van 10 °C tot 43 °C. Onder 10 °C kan de vriezer mogelijk niet correct werken. Vermijd temperaturen onder 0 °C.

Hoe kan ik energie besparen met deze vriezer?

Plaats het apparaat op een koele, goed geventileerde plaats, uit de buurt van zon en warmtebronnen. Open de deur niet te vaak. Laat etenswaren afkoelen voordat u ze opbergt. Ontdooi regelmatig om een dikke ijslaag te voorkomen.

GEBRUIKSAANWIJZING SRL334NMB SAMSUNG

• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

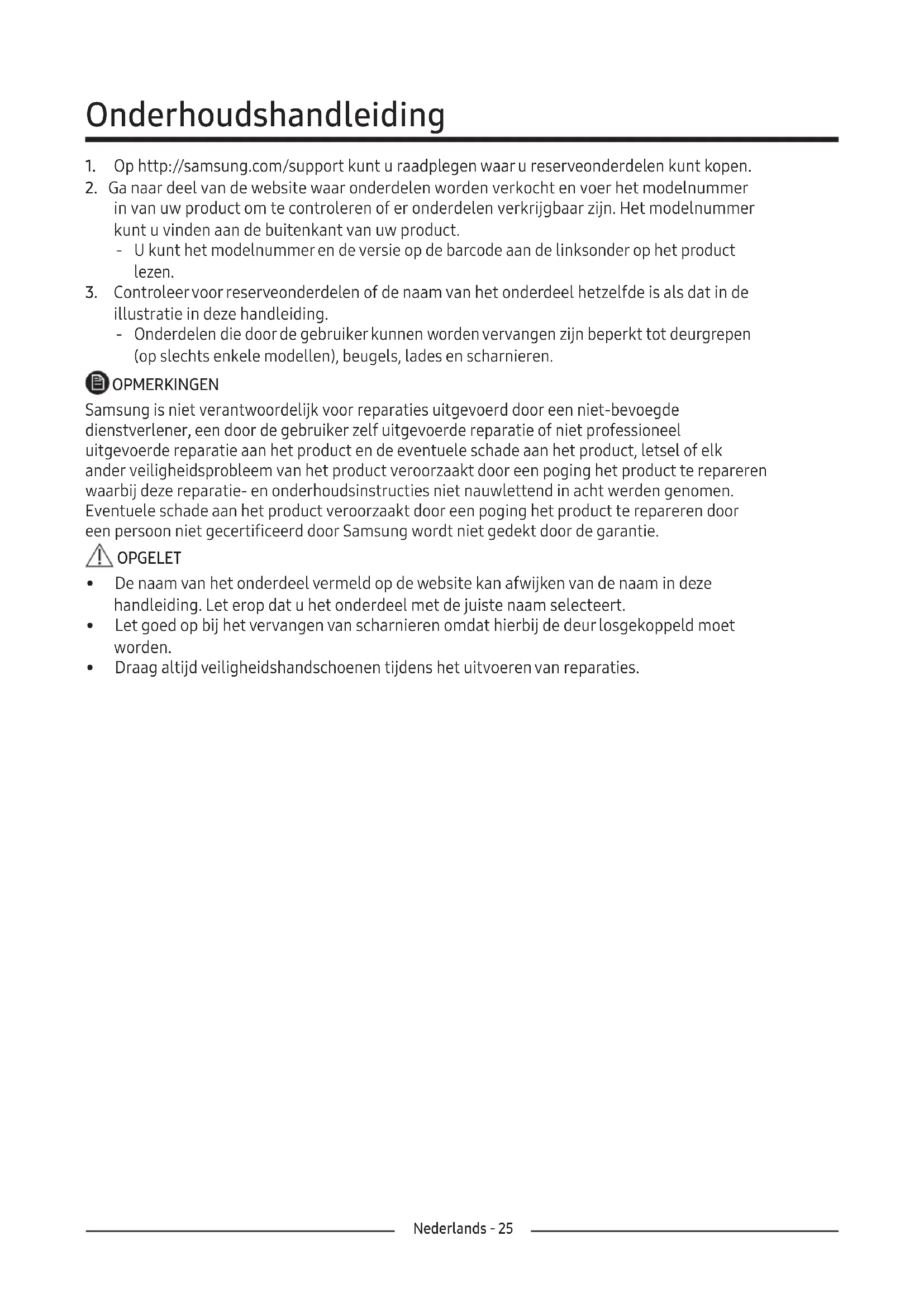

• Op http://samsung.com/support kunt u raadplegen waar u reserveonderdelen kunt kopen.

• Ga naar deel van de website waar onderdelen worden verkocht en voer het modelnummer in van uw product om te controleren of er onderdelen verkrijgbaar zijn. Het modelnummer kunt u vinden aan de buitenkant van uw product.

- U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.

1. Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de illustratie in deze handleiding.

- Onderdelen die door de gebruiker kunnen worden vervangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren.

OPMERKINGEN

Samsung is niet verantwoordelijk voor reparaties uitgevoerd door een niet-bevoegde dienstverlener, een door de gebruiker zelf uitgevoerde reparatie of niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk ander veiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon niet gecertificeerd door Samsung wordt niet gedekt door de garantie.

OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.
• Let goed op bij het vervangen van scharnieren omdat hierbij de deur losgekoppeld moet worden.
• Draag altijd veiligheidshandschoenen tijdens het uitvoeren van reparaties.

De daadwerkelijke afbeelding en geleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 02 03 04 05 04 03 02 06 07

01 Bovenscharnier

03 Lade

05 Middenscharnier

07 Onderscharnier

02 Bovenbeugel

04 Deurgrepen (alleen van toepassing op bepaalde modellen)

06 Barcode-etiket

Reserve deurgreep

Modelnamen zien er als volgt uit: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

Wat de sterretjes vervangt is afhankelijk van het model.

De sterretjes in het modelnummer geven een variant van het model aan en kunnen staan voor (0-9) of (A-Z) in het modelnummer.

OPGELET

• Let erop dat u geen krassen veroorzaakt aan de voorzijde van de deur bij het vervangen van de deurgreep.
• Druk de deurgrepen stevig tegen de ondersteuningen aan. Let erop dat er geen gat zit tussen de ondersteuningen en de deur.
• Draai de schroeven strak vast bij het monteren van de deurgreep.
• Controleer of de deurgreep stevig is gemonteerd voordat u het product gaat gebruiken.

Benodigd gereedschap (niet meegeleverd)

Kruiskop- schroevendraaier

Platte schroevendraaier

Voor het loskoppelen van de deurgrepen.

OPMERKINGEN

Deze procedure is van toepassing op zowel de koelkast als de vriezer.

1. Gebruik een platte schroevendraaier om de schroefdoppen te verwijderen.

- Nadat u de deurgreep heb losgekoppeld, moet u de schroefdoppen weer op de schroefgaten plaatsen.

1. Gebruik een kruiskopschroevendraaier om de schroeven los te maken en de deurgreep los te koppelen.

OPMERKINGEN

Gebruik deze schroeven om de deurgreep aan de andere kant vast te maken.

1. Assembleer de nieuwe deurgreep in de omgekeerde volgorde van het loskoppelen.

Beugel vervangen

OPGELET

Let erop dat u de beugel stevig vast maakt. Anders kan er koude lucht uit de koelkast ontsnappen.

De beugel verwijderen.

Open de deur en haal de beugel uit de deur.

De beugel vervangen.

Monteer een nieuwe beugel op de koelkastdeur. Let erop dat er geen gat zit tussen de nieuwe beugel en de deur.

De lade vervangen.

OPGELET

Let erop dat de lade tijdens het installeren goed wordt geplaatst in de rails.

De lade verwijderen.

Til de voorkant van de lade voorzichtig omhoog en schuif de lade naar buiten.

De lades weer aansluiten.

Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.

U moet eerst de deuren verwijderen voordat u de scharnieren gaat vervangen.

! OPGELET

• Let goed op tijdens het verwijderen van de deuren want deze zijn zwaar.
• Voordat u de scharnieren gaat vervangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.
• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig moeten worden behandeld en door twee of meer mensen moeten worden vervangen.
• Als u de scharnier verwijderd zonder de deur vast te houden, dan kan de deur vallen en letsel veroorzaken.
• Let er op dat de as stevig is vastgemaakt aan de scharnier.
• Controleer of de scharnier stevig is gemonteerd aan de koelkast.
• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap.

⚠ WAARSCHUWING

• Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.

- Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.

- Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig. - Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.

Benodigd gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier 11 mm moersleutel

10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutel

De deur omkeren

OPMERKINGEN

Keer eerst de deurgrepen om bij modellen met handgrepen. (Raadpleeg "De stand van de deurgreep omkeren" (voor modellen met handgrepen))

(2) (1)

1. Verwijder de kap van de bedradingsdeur (1). Demonteer het vulstuk van de deur (2).

1. Verwijder de scharnierkap om een haak in te drukken.

2. Steek een platte schroevendraaier erin en plaats het terug.

3. Haal de kap omhoog en druk een haak in (let erop de scharnierklep te beschadigen door deze te hard in te drukken).
4. Indrukken om te demonteren.

1. Ontkoppel de bedradingsconnector voor de koelkastdeur.

- Deze stap is niet op alle modellen van toepassing.

OPGELET

Trek niet te hard aan de connectoren!

1. Verwijder de schroeven.

- (Let erop dat u de deur niet laat vallen tijdens het demonteren.)

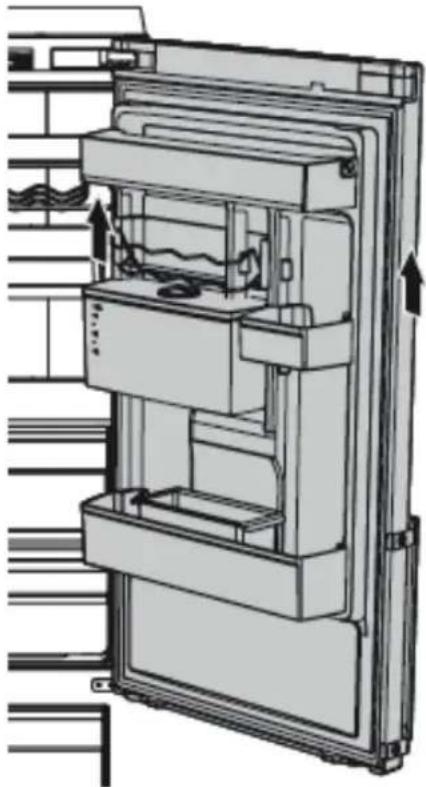

1. Verwijder de koelkastdeur vanaf de middelste scharnier door de deur voorzichtig recht omhoog te tillen.

! OPGELET

De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.

1. Demonteer de middelste scharnier door de schroeven met een kruiskopschroevendraaier (+) te verwijderen.

! OPGELET

De vriezerdeur kan naar voren vallen. Ondersteun de deur.

1. Verwijder de vriezerdeur vanaf de onderste scharnier door de deur voorzichtig recht omhoog te tillen.

! OPGELET

De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.

1. Terwijl de vriezer deur steunt op de onderste scharnier (A) moet u langzaam de onderste scharnier (A) er langzaam uit de houder aan de onderkant van de koelkast trekken. Zodra de onderste scharnier (A) uit de houder is gehaald, kunt u het uit de vriezerdeur verwijderen en de vriezerdeur laten zakken om deze uit de middelste scharnier (B) te halen.

! OPGELET

Let erop dat de vriezerdeur goed wordt vastgehouden totdat het uit de middelste scharnier (B) is gehaald om te voorkomen dat de vriezerdeur valt.

1. Gebruik een kruiskopschroevendraaier en inbussleutel (10 mm) om de schroeven die de middelste scharnier (A) vasthouden.
2. Assembleer in omgekeerde volgorde van het demonteren nadat u de bovenste, middelste en/of onderste scharnier hebt vervangen.

! OPGELET

• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap.
