HASZNÁLATI ÚTMUTATÓ RB36R8817SR SAMSUNG

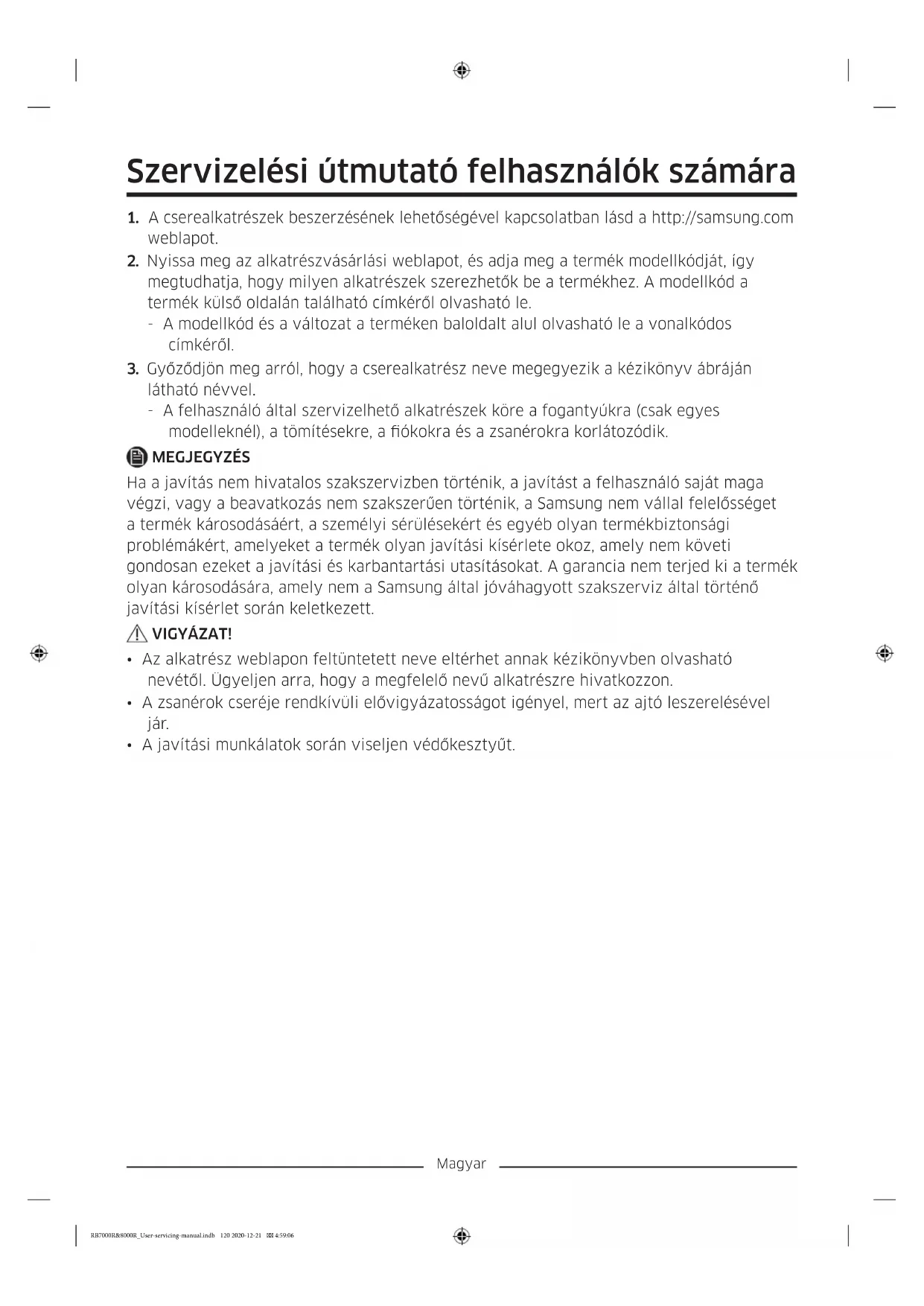

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. RB7000R&8000R_User-servicing-manual.indb 120 2020-12-21 4:59:06Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés 03 Fiók 04 Középső zsanér 05 Vonalkódos címke 06 Alsó zsanér RB7000R&8000R_User-servicing-manual.indb 121 2020-12-21 4:59:06Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról. A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. RB7000R&8000R_User-servicing-manual.indb 122 2020-12-21 4:59:06Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása Húzza ki teljesen, majd enyhén emelje meg a ókokat az eltávolításukhoz.

• Ha a ók beszorul az ajtónál, előbb távolítsa el a polcot, majd emelje meg a ókot az eltávolításához. A ók mozgatásakor fogja meg szorosan a ók fogantyúját. VIGYÁZAT! Sérülést szerezhet, ha a mozgatáskor elejti a ókot. A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. RB7000R&8000R_User-servicing-manual.indb 123 2020-12-21 4:59:07Magyar Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs 8 mm-es dugókulcs (a csavarokhoz) Imbuszkulcs (5 mm) Az ajtók megfordítása

1. Távolítsa el a vezetékburkolatot (1) és az

L ajtóburkolatot (2).

2. Távolítsa el a zsanér burkolatát az alábbi

ábrákon látható módon kipattintva. RB7000R&8000R_User-servicing-manual.indb 124 2020-12-21 4:59:07Magyar

3. Húzza szét a ház csatlakozóját. Ezután

távolítsa el a két csavart a felső zsanérból. VIGYÁZAT!

• Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

• Vigyázzon, hogy a művelet alatt ne sértse meg a vezetéket.

4. Óvatosan és egyenesen felemelve

vegye le a hűtőszekrényajtót a középső zsanérról. VIGYÁZAT! Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

5. Szerelje szét a középső zsanért.

RB7000R&8000R_User-servicing-manual.indb 125 2020-12-21 4:59:08Magyar

6. Óvatosan és egyenesen felemelve vegye

le a fagyasztó ajtaját az ajtó zsanérról. VIGYÁZAT! Az ajtó nehéz, ezért ügyeljen arra, nehogy sérülést szenvedjen a levétel során.

7. A sapkák pozíciójának felcserélése.

VIGYÁZAT! A fedél szétszerelésekor ügyeljen arra, nehogy megkarcolja a felületet.

8. Óvatosan fektesse el a hűtőgépet.

Távolítsa el a lábat (1) és az alsó zsanért (2).

9. A felső, a középső és/vagy az alsó zsanér

átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. RB7000R&8000R_User-servicing-manual.indb 126 2020-12-21 4:59:08Srpski Korisnički priručnik za servisiranje
