RB36R8817SR - Zamrażarka SAMSUNG - Bezpłatna instrukcja obsługi

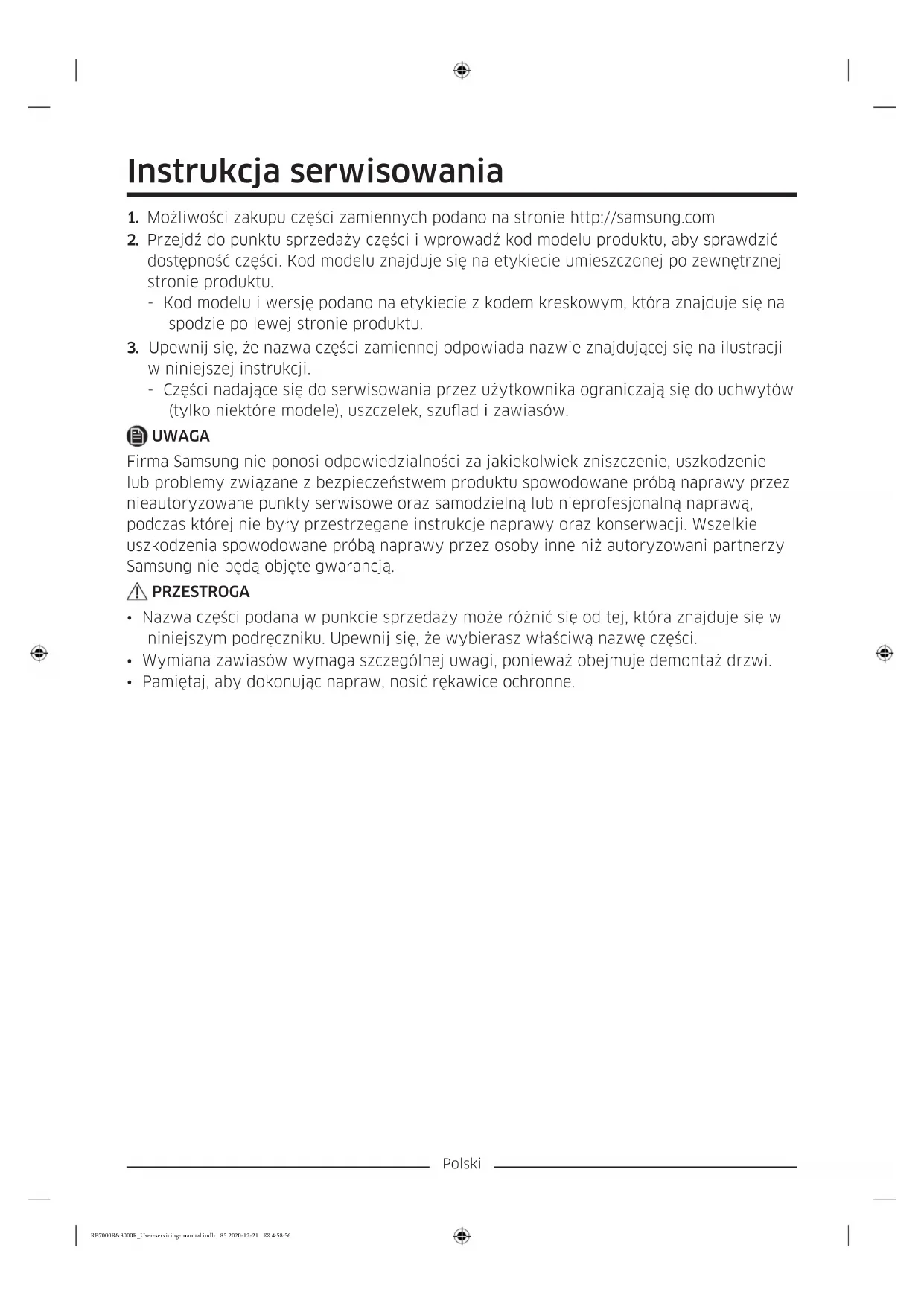

INSTRUKCJA OBSŁUGI RB36R8817SR SAMSUNG

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RB7000R&8000R_User-servicing-manual.indb 85 2020-12-21 4:58:56Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Szuada 04 Zawias środkowy 05 Etykieta z kodem kreskowym 06 Zawias dolny RB7000R&8000R_User-servicing-manual.indb 86 2020-12-21 4:58:56Polski Wymiana uszczelki PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny. RB7000R&8000R_User-servicing-manual.indb 87 2020-12-21 4:58:56Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Wysuń szuady do samego końca i lekko unieś w celu ich wyjęcia.

• Jeżeli szuady zablokują się z powodu drzwi, wyjmij je poprzez uniesienie ich po uprzednim zdjęciu półek. Wyjmując szuady, chwytaj mocno za uchwyt. PRZESTROGA W razie upuszczenia szuady w czasie jej wyjmowania można się skaleczyć. Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. RB7000R&8000R_User-servicing-manual.indb 88 2020-12-21 4:58:57Polski Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 8 mm (do śrub) Klucz imbusowy (5 mm) Zmiana kierunku otwierania drzwi

1. Zdejmij pokrywę przewodów (1) i osłonę

2. Zdejmij osłonę zawiasu, aby wypchnąć

zawieszenie jak na poniższych rysunkach. RB7000R&8000R_User-servicing-manual.indb 89 2020-12-21 4:58:57Polski

3. Odłącz od obudowy. Następnie wykręć

2 wkręty na górnym zawiasie. PRZESTROGA

• Drzwi lodówki są ciężkie — należy uważać, aby nie odnieść obrażeń ciała podczas ich zdejmowania.

• Należy zachować ostrożność, aby podczas tej czynności nie uszkodzić przewodów.

4. Zdejmij drzwi lodówki ze środkowego

zawiasu, ostrożnie unosząc je prosto do góry. PRZESTROGA Drzwi lodówki są ciężkie — należy uważać, aby nie odnieść obrażeń ciała podczas ich zdejmowania.

5. Zdemontuj środkowy zawias.

RB7000R&8000R_User-servicing-manual.indb 90 2020-12-21 4:58:57Polski

6. Zdejmij drzwi zamrażarki z dolnego

zawiasu, ostrożnie unosząc je prosto do góry. PRZESTROGA Drzwi lodówki są ciężkie — należy uważać, aby nie odnieść obrażeń ciała podczas ich zdejmowania.

7. Zmień pozycję zaślepki.

PRZESTROGA Należy zachować ostrożność, aby podczas zdejmowania nie zarysować zaślepki.

8. Ostrożnie połóż lodówkę. Zdemontuj

nóżkę (1) i dolny zawias (2).

9. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RB7000R&8000R_User-servicing-manual.indb 91 2020-12-21 4:58:58Čeština Návod k servisním úkonům
