RB36R8817SR - Congelador SAMSUNG - Manual de utilização gratuito

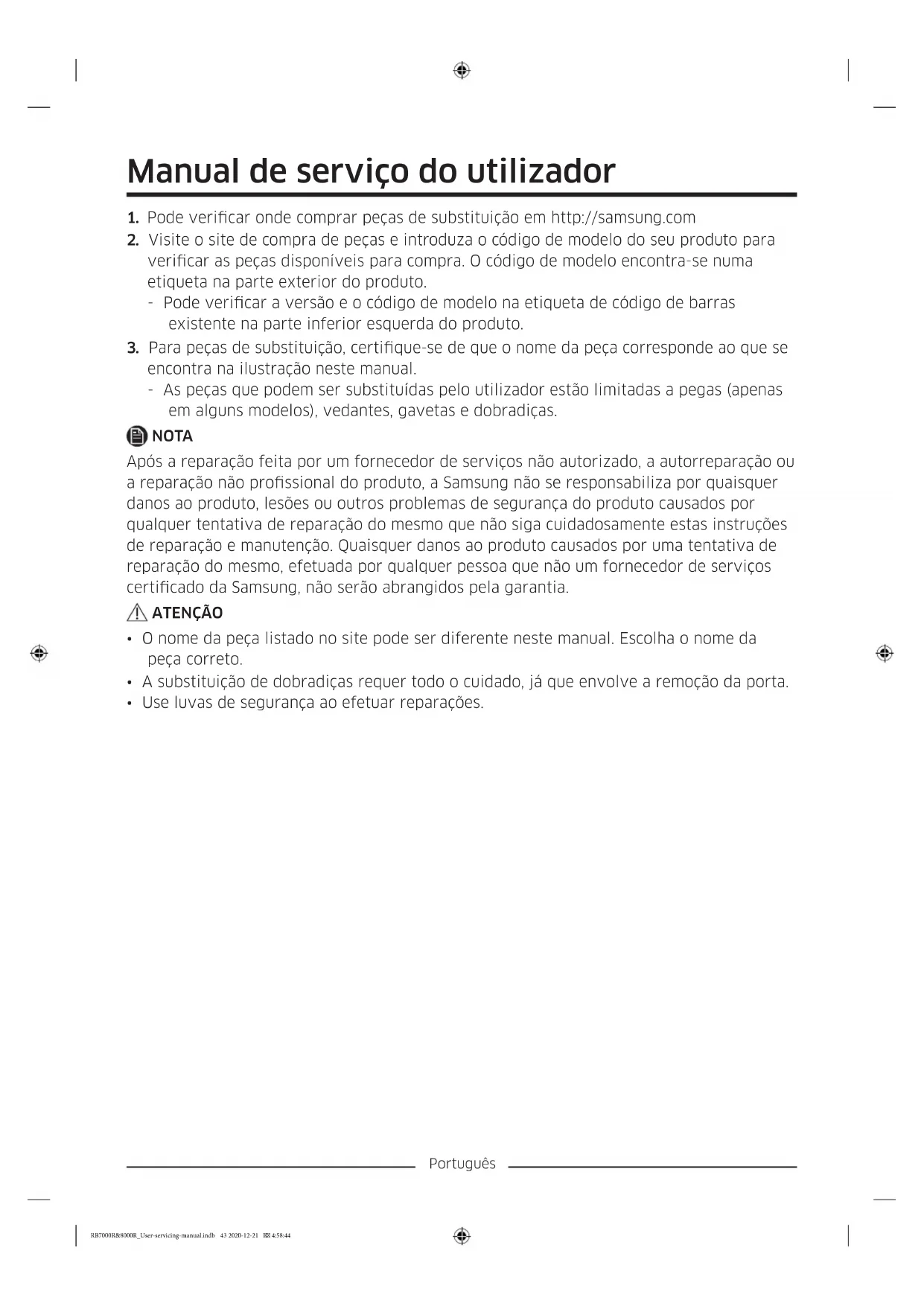

MANUAL DE UTILIZADOR RB36R8817SR SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RB7000R&8000R_User-servicing-manual.indb 43 2020-12-21 4:58:44Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Dobradiça central 05 Etiqueta de código de barras 06 Dobradiça inferior RB7000R&8000R_User-servicing-manual.indb 44 2020-12-21 4:58:44Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante

Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo vedante e a porta. RB7000R&8000R_User-servicing-manual.indb 45 2020-12-21 4:58:44Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Puxe as gavetas completamente para fora e levante-as ligeiramente para as retirar.

• Se as gavetas carem presas na porta, levante a gaveta para a remover após ter removido as prateleiras. Ao mover as gavetas, segure bem na pega da gaveta. ATENÇÃO Se deixar cair a gaveta quando a mover, pode sofrer ferimentos. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. RB7000R&8000R_User-servicing-manual.indb 46 2020-12-21 4:58:44Português Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 8 mm (para parafusos) Chave Allen (5 mm) Inversão da porta

1. Retire a proteção do cabo (1) e o

espaçador da porta L (2).

2. Retire a tampa da dobradiça para

empurrar um gancho, tal como nas imagens abaixo. RB7000R&8000R_User-servicing-manual.indb 47 2020-12-21 4:58:45Português

3. Desligue o conector. Em seguida, retire os

dois parafusos da dobradiça superior. ATENÇÃO

• A porta é pesada, pelo que deverá ter cuidado para não se magoar ao remover a porta.

• Tenha cuidado para não danicar o cabo durante a operação.

4. Remova a porta do frigoríco da

dobradiça central, levantando a porta cuidadosamente na vertical. ATENÇÃO A porta é pesada, pelo que deverá ter cuidado para não se magoar ao remover a porta.

6. Remova a porta do congelador da

dobradiça inferior, levantando a porta cuidadosamente na vertical. ATENÇÃO A porta é pesada, pelo que deverá ter cuidado para não se magoar ao remover a porta.

7. Mude a posição da proteção.

ATENÇÃO Ao desmontar a proteção, tenha cuidado para não riscar.

pé (1) e a dobradiça inferior (2).

9. Depois de substituir as dobradiças

superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
