BEDIENUNGSANLEITUNG RB36R8817SR SAMSUNG

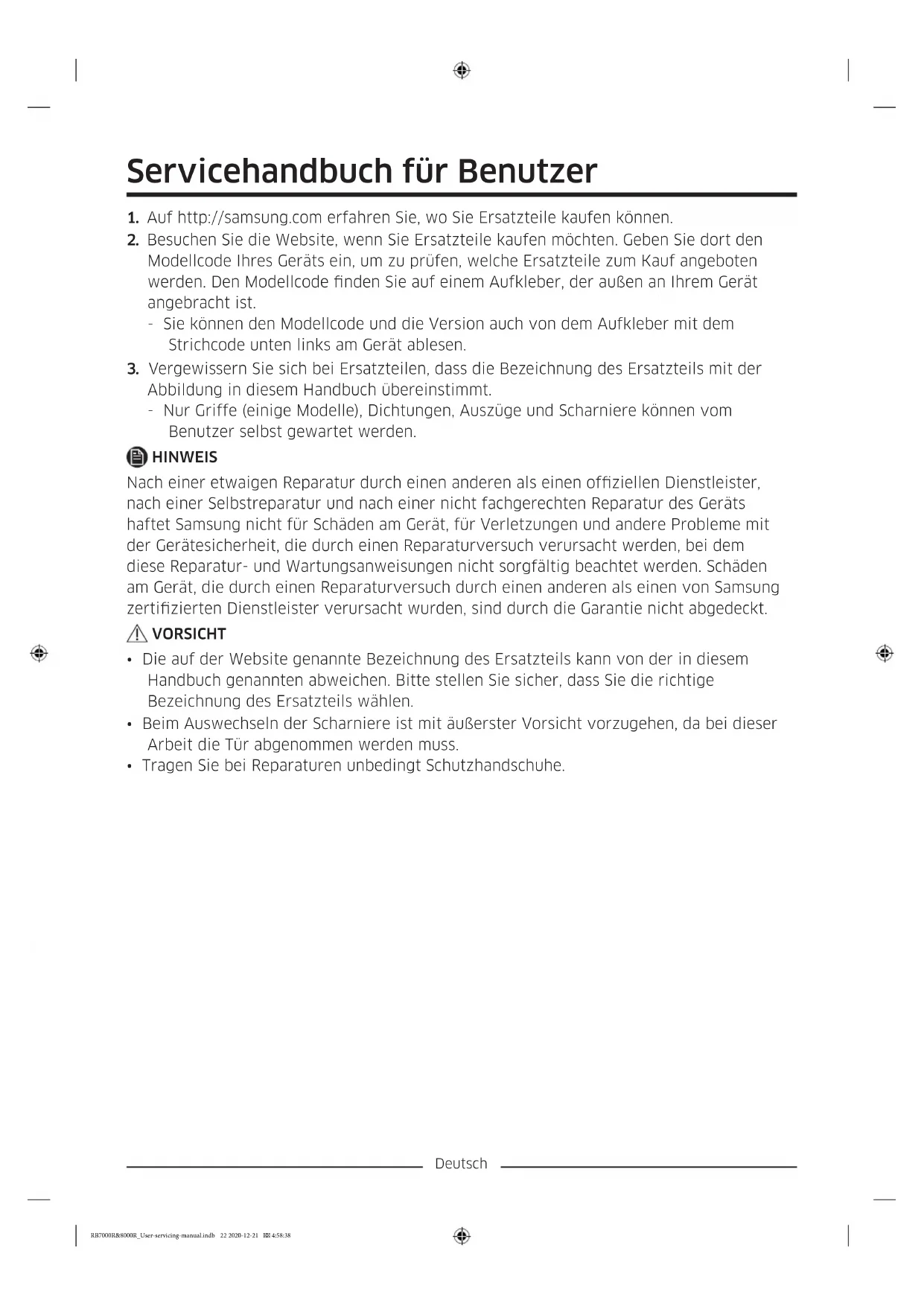

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der

Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. RB7000R&8000R_User-servicing-manual.indb 22 2020-12-21 4:58:38Deutsch Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung 03 Auszug 04 Mittleres Scharnier 05 Strichcode-Aufkleber 06 Unteres Scharnier RB7000R&8000R_User-servicing-manual.indb 23 2020-12-21 4:58:38Deutsch Austauschen der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür. So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Stellen Sie sicher, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. RB7000R&8000R_User-servicing-manual.indb 24 2020-12-21 4:58:38loading-circle-1loading-circle-1Deutsch

3. Trennen Sie die Kabelverbindungen zum

Gerät. Entfernen Sie dann die beiden Schrauben am oberen Scharnier. VORSICHT

• Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.

• Seien Sie vorsichtig, damit Sie das Kabel während des Vorgangs nicht beschädigen.

4. Entfernen Sie die Tür des Kühlabteils,

indem Sie sie vorsichtig gerade nach oben aus dem mittleren Scharnier heben. VORSICHT Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.

5. Entfernen Sie das mittlere Scharnier.

RB7000R&8000R_User-servicing-manual.indb 27 2020-12-21 4:58:39Deutsch

6. Heben Sie die Tür des Gefrierabteils

vorsichtig gerade nach oben aus dem unteren Scharnier. VORSICHT Seien Sie beim Entfernen der Gerätetür vorsichtig, da diese schwer ist und Sie sich verletzen könnten.

7. Tauschen Sie die Position der Kappe.

VORSICHT Achten Sie darauf, beim Lösen der Kappen das Gerät nicht zu zerkratzen.

8. Legen Sie die Kühl-/Gefrierkombination

vorsichtig auf den Boden. Entfernen Sie den Justierfuß (1) und das untere Scharnier (2).

9. Nach dem Austausch des oberen,

mittleren und/oder unteren Scharniers können Sie die Tür in umgekehrter Reihenfolge wieder einbauen. VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. RB7000R&8000R_User-servicing-manual.indb 28 2020-12-21 4:58:40Nederlands Onderhoudshandleiding voor gebruikers
