KÄYTTÖOHJE RB36R8817SR SAMSUNG

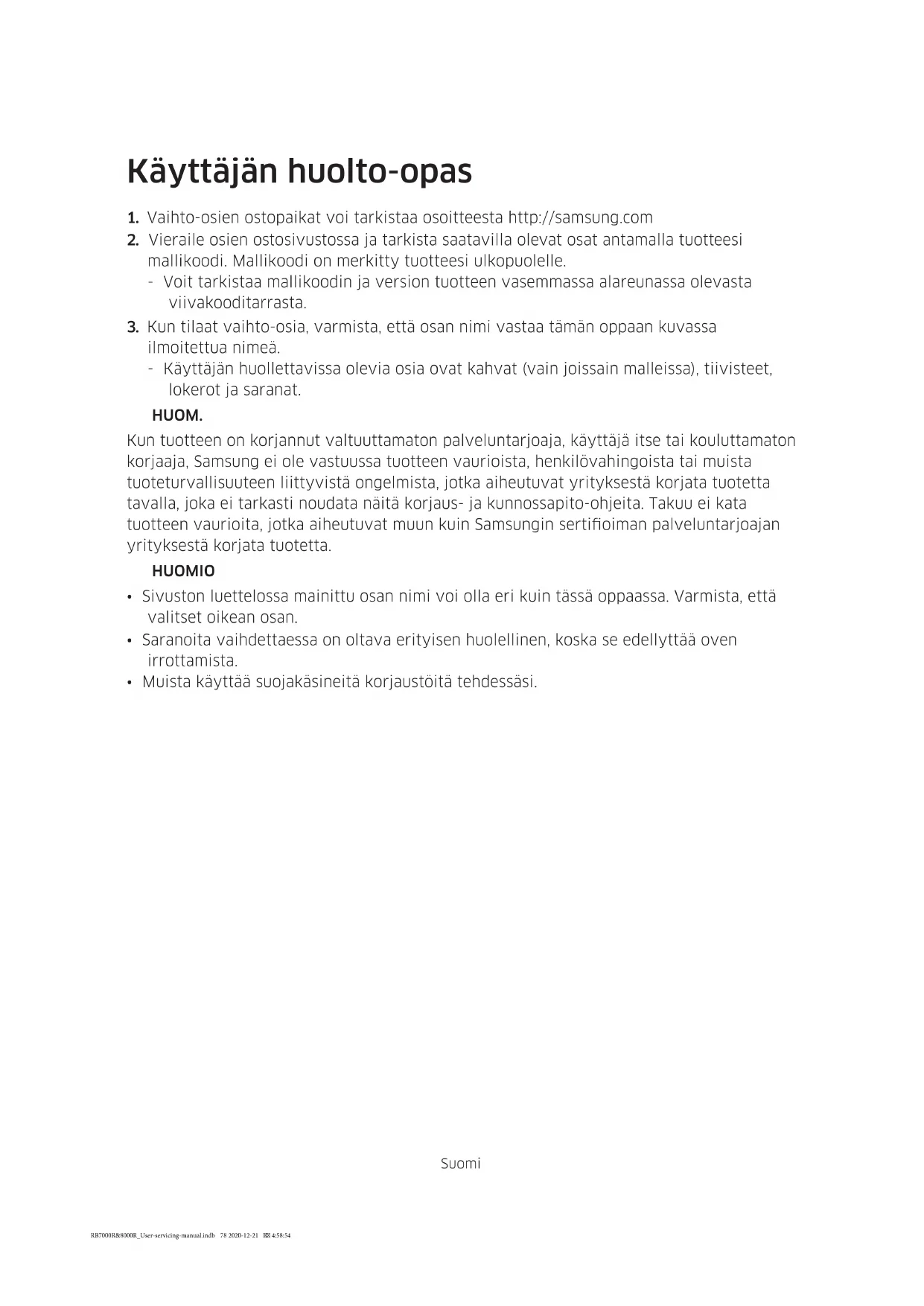

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RB7000R&8000R_User-servicing-manual.indb 78 2020-12-21 4:58:54Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Sarana, ylä 02 Tiiviste 03 Lokero 04 Sarana, keski 05 Viivakooditarra 06 Sarana, ala RB7000R&8000R_User-servicing-manual.indb 79 2020-12-21 4:58:54Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RB7000R&8000R_User-servicing-manual.indb 80 2020-12-21 4:58:54Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen Vedä lokerot kokonaan ulos ja irrota ne nostamalla niitä kevyesti.

• Jos lokero juuttuu oveen, irrota lokero nostamalla sitä ylöspäin, kun olet ensin irrottanut hyllyt. Kun siirrät lokeroita, tartu niiden kahvoihin tiukasti. HUOMIO Jos lokero putoaa sen siirtämisen aikana, se voi aiheuttaa henkilövahinkoja. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. RB7000R&8000R_User-servicing-manual.indb 81 2020-12-21 4:58:55Suomi Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain 8 mm:n hylsyavain (pulteille) Kuusiokoloavain (5 mm) Oven kätisyyden vaihtaminen

1. Irrota johtosuojus (1) ja oven

2. Irrota saranasuojus ja paina koukkua

seuraavissa kuvissa näytetyllä tavalla. RB7000R&8000R_User-servicing-manual.indb 82 2020-12-21 4:58:55Suomi

3. Irrota kotelo. Poista tämän jälkeen

yläsaranan 2 ruuvia. HUOMIO

• Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.

• Varo vaurioittamasta johtoa toimenpiteiden aikana.

4. Nosta jääkaapin ovea suoraan ylöspäin ja

irrota se varovasti keskisaranasta. HUOMIO Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.

6. Nosta pakastimen ovea suoraan ylöspäin

ja irrota se varovasti alasaranasta. HUOMIO Ovi on painava, joten varo loukkaamasta itseäsi, kun irrotat sitä.

7. Vaihda suojuksen paikkaa.

HUOMIO Varo aiheuttamasta naarmuja, kun purat kahvoja.

8. Aseta jääkaappi vaakatasoon varovasti.

Irrota jalka (1) ja alasarana (2).

9. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
