RB36R8817SR - Mrazák SAMSUNG - Bezplatný návod k obsluze

NÁVOD K OBSLUZE RB36R8817SR SAMSUNG

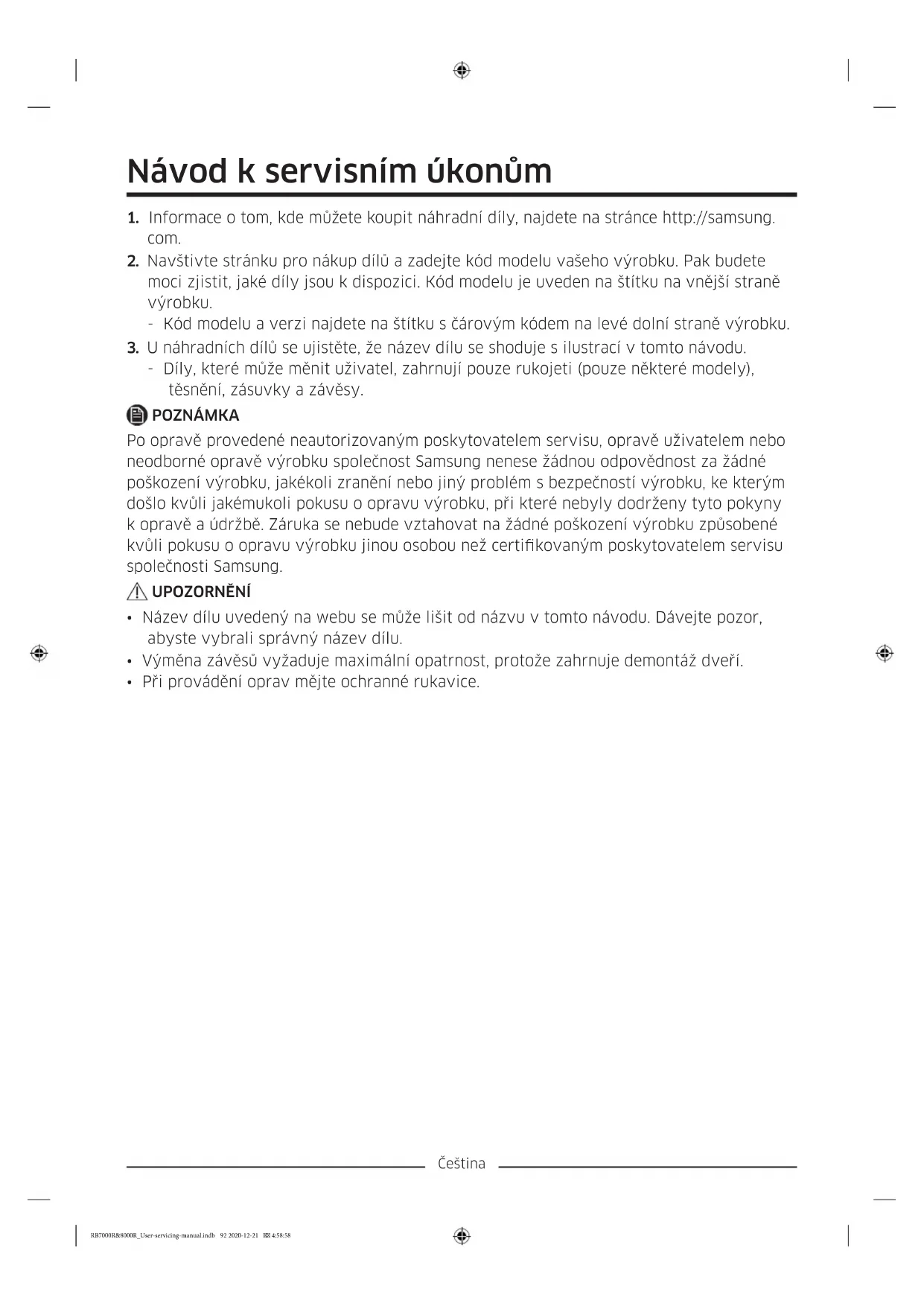

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RB7000R&8000R_User-servicing-manual.indb 92 2020-12-21 4:58:58Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Střední závěs 05 Štítek s čárovým kódem 06 Dolní závěs RB7000R&8000R_User-servicing-manual.indb 93 2020-12-21 4:58:58Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RB7000R&8000R_User-servicing-manual.indb 94 2020-12-21 4:58:58Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Zásuvky zcela vytáhněte a poté je mírně zvedněte.

• Pokud se zásuvky zaseknou ve dvířkách, vytáhněte je tak, že nejprve vytáhnete police a poté zásuvky zvednete. Při vysouvání zásuvek uchopte rukojeť zásuvky pevně. UPOZORNĚNÍ Pokud vám zásuvka při vysouvání spadne, mohli byste se zranit. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. RB7000R&8000R_User-servicing-manual.indb 95 2020-12-21 4:58:59Čeština Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 8 mm (pro šrouby) Inbusový klíč (5 mm) Změna směru otevírání dveří

1. Sejměte kryt kabelu (1) a levou krytku

2. Sejměte krytku závěsu a zatlačte hák tak,

jak je znázorněno na obrázcích níže. RB7000R&8000R_User-servicing-manual.indb 96 2020-12-21 4:58:59Čeština

3. Odpojte konektor. Následně vyšroubujte

dva šrouby na horním závěsu. UPOZORNĚNÍ

• Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

• Dávejte pozor, abyste při práci nepoškodili kabel.

4. Vytáhněte dveře chladničky ze

středového závěsu. Opatrně je přitom zvedejte rovně nahoru. UPOZORNĚNÍ Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

5. Demontujte prostřední závěs.

RB7000R&8000R_User-servicing-manual.indb 97 2020-12-21 4:59:00Čeština

6. Vytáhněte dveře mrazničky ze spodního

závěsu. Opatrně je přitom zvedejte rovně nahoru. UPOZORNĚNÍ Dveře jsou těžké, dávejte tedy pozor, abyste se při jejich demontáži nezranili.

7. Přehoďte pozici víčka.

UPOZORNĚNÍ Dávejte pozor, aby při demontáži víčka nedošlo k poškrábání.

8. Chladničku opatrně položte. Demontujte

nohu (1) a spodní závěs (2).

9. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

2. Odmontujte kryt pántu, aby ste mohli

zatlačiť hák podľa obrázkov. RB7000R&8000R_User-servicing-manual.indb 103 2020-12-21 4:59:01Slovenčina

3. Odmontujte kryt. Následne odskrutkujte

8. Opatrne chladničku položte. Odmontujte
