LIETOŠANAS INSTRUKCIJA RB36R8817SR SAMSUNG

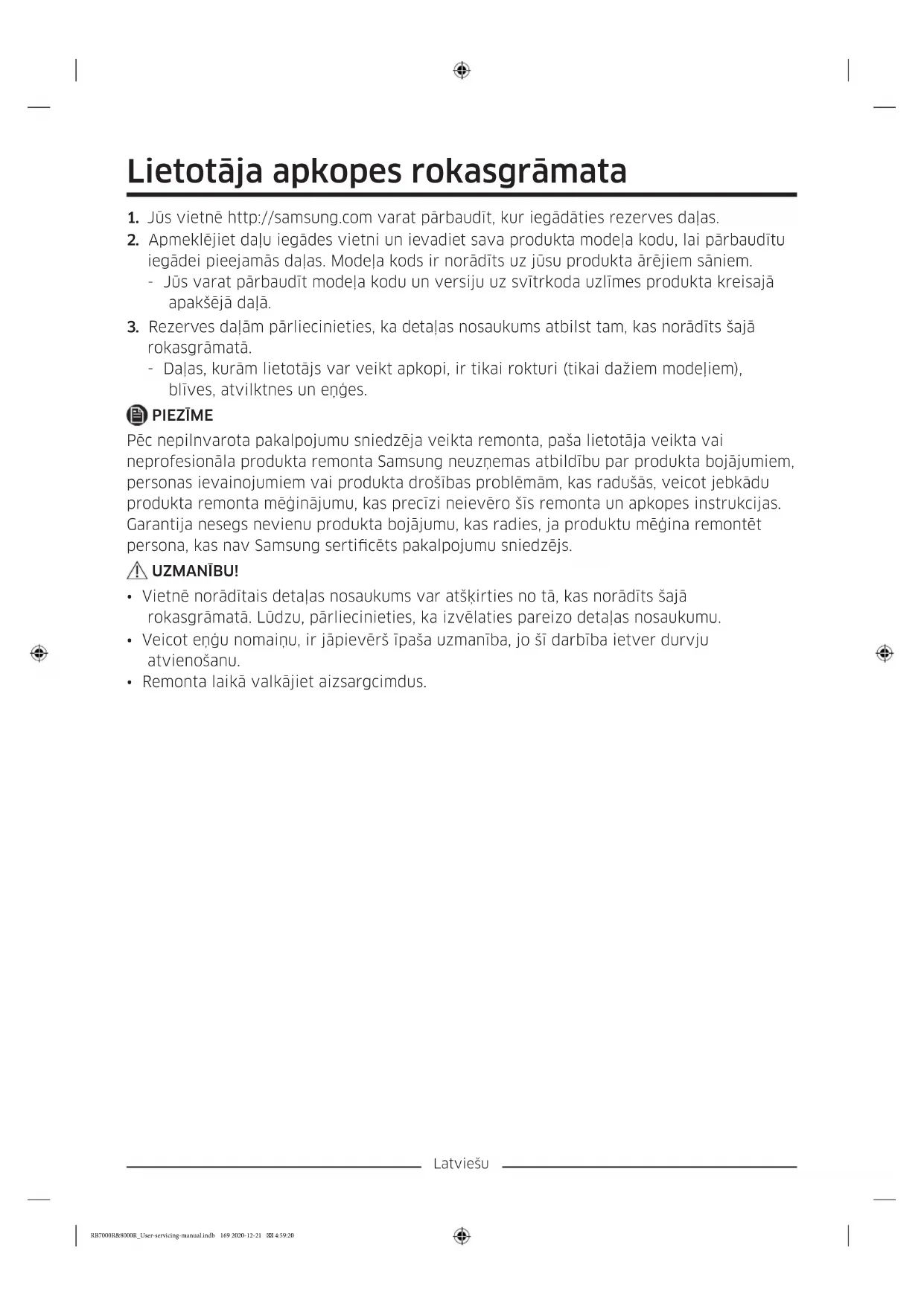

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RB7000R&8000R_User-servicing-manual.indb 169 2020-12-21 4:59:20Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Blīve 03 Atvilktne 04 Vidējā eņģe 05 Svītrkoda uzlīme 06 Apakšējā eņģe RB7000R&8000R_User-servicing-manual.indb 170 2020-12-21 4:59:21Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi

Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RB7000R&8000R_User-servicing-manual.indb 171 2020-12-21 4:59:21Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni Izvelciet atvilktnes līdz galam uz āru un tad paceliet nedaudz uz augšu, lai izņemtu.

• Ja atvilktne ieķeras durvīs, pirms tās izņemšanas noņemiet durvju plauktus. Pārvietojot atvilktnes, lūdzu, cieši satveriet atvilktnes rokturi. UZMANĪBU! Ja nometāt zemē atvilktni tās pārvietošanas laikā, jūs varat gūt savainojumus. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā. Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. RB7000R&8000R_User-servicing-manual.indb 172 2020-12-21 4:59:21Latviešu Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņu atslēga 8 mm ārējā galatslēga (skrūvēm) Seškanšu uzgriežņu atslēga (5 mm) Durvju apgriešana otrādi

1. Noņemiet vadu pārsegu (1) un vāciņa

2. Noņemiet eņģes pārsegu, spiežot sakabi,

kā parādīts tālāk attēlos. RB7000R&8000R_User-servicing-manual.indb 173 2020-12-21 4:59:22Latviešu

3. Atvienojiet korpusu. Un pēc tam izņemiet

2 skrūves no augšējās eņģes. UZMANĪBU!

• Durvis ir smagas, tāpēc ievērojiet piesardzību, lai nesavainotos durvju atvienošanas laikā.

• Ievērojiet piesardzību, lai darba laikā nesabojātu vadu.

4. Atvienojiet ledusskapja durvis no vidējās

eņģes, uzmanīgi paceļot tās taisni uz augšu. UZMANĪBU! Durvis ir smagas, tāpēc ievērojiet piesardzību, lai nesavainotos durvju atvienošanas laikā.

5. Izjauciet vidējo eņģi.

RB7000R&8000R_User-servicing-manual.indb 174 2020-12-21 4:59:22Latviešu

6. Atvienojiet saldētavas durvis no

apakšējās eņģes, uzmanīgi paceļot tās taisni uz augšu. UZMANĪBU! Durvis ir smagas, tāpēc ievērojiet piesardzību, lai nesavainotos durvju atvienošanas laikā.

7. Mainiet vāciņa pozīciju.

UZMANĪBU! Uzmanieties nesaskrāpēt, izjaucot vāciņu.

8. Uzmanīgi novietojiet ledusskapi.

Noņemiet kāju (1) un apakšējo eņģi (2).

9. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
