NÁVOD NA OBSLUHU RB36R8817SR SAMSUNG

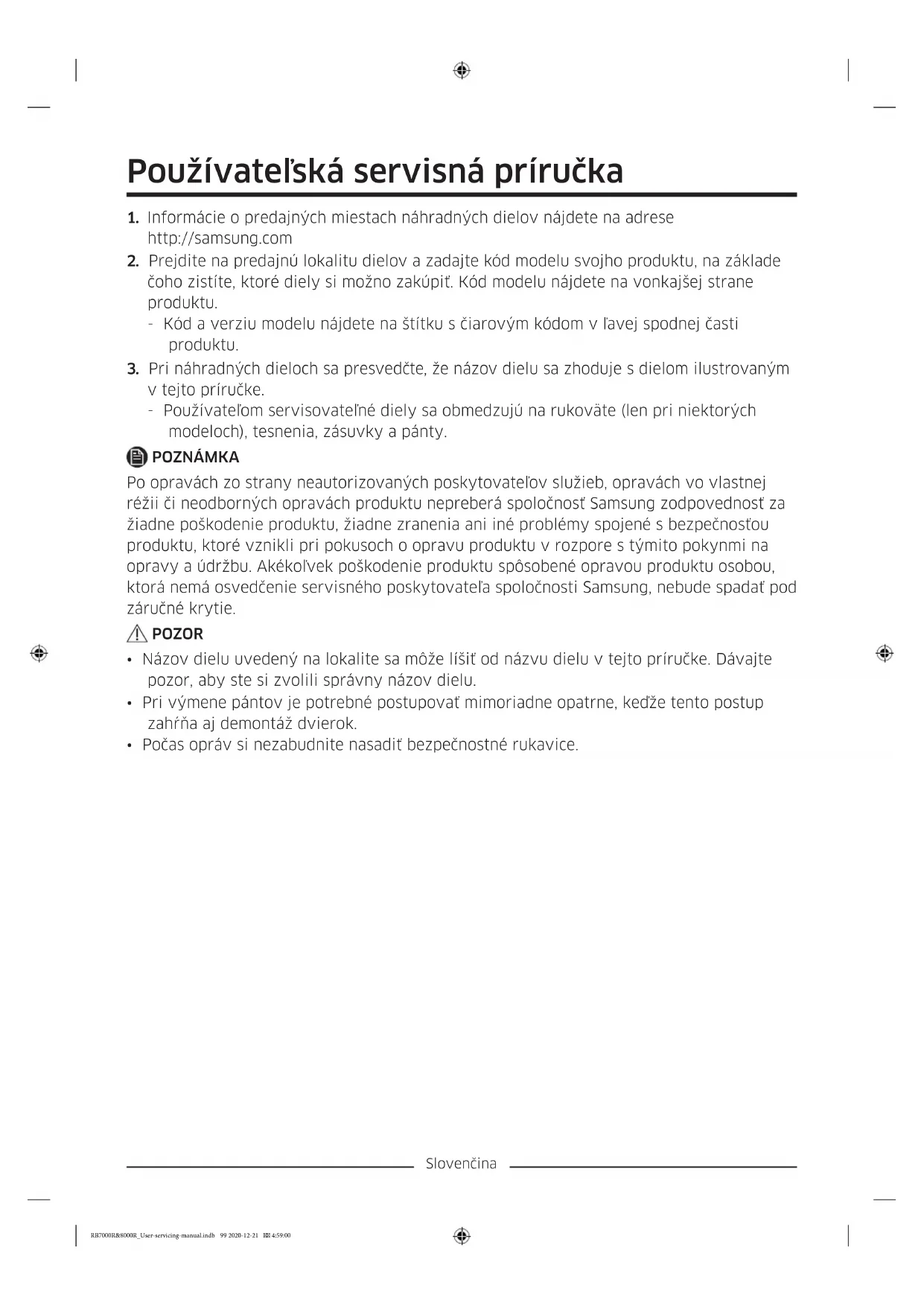

1. Informácie o predajných miestach náhradných dielov nájdete na adrese

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RB7000R&8000R_User-servicing-manual.indb 99 2020-12-21 4:59:00Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Zásuvka 04 Stredný pánt 05 Štítok s čiarovým kódom 06 Spodný pánt RB7000R&8000R_User-servicing-manual.indb 100 2020-12-21 4:59:00Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia

Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novým tesnením a dverami nezostal žiadny priestor. RB7000R&8000R_User-servicing-manual.indb 101 2020-12-21 4:59:00Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky Zásuvky úplne vysuňte a následne ich miernym nadvihnutím vyberte.

• Ak poličky nemožno vysunúť pre dvere, najprv odstráňte poličky a až potom nadvihnutím vyberte zásuvku. Pri premiestňovaní zásuviek pevne uchopte rúčku zásuvky. POZOR Ak by vám zásuvka pri premiestňovaní spadla, mohli by ste sa zraniť. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži. Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. RB7000R&8000R_User-servicing-manual.indb 102 2020-12-21 4:59:01Slovenčina Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 8 mm nástrčkový kľúč (na skrutky) Imbusový kľúč (5 mm) Zmena smeru otvárania dvierok

1. Odmontujte kryt kabeláže (1) a ľavý kryt

zatlačiť hák podľa obrázkov. RB7000R&8000R_User-servicing-manual.indb 103 2020-12-21 4:59:01Slovenčina

3. Odmontujte kryt. Následne odskrutkujte

2 skrutky z horného pántu. POZOR

• Dvierka sú ťažké, a preto pri ich demontáži dávajte pozor, aby ste sa nezranili.

• Dávajte pozor, aby ste počas tejto činnosti nepoškodili kabeláž.

4. Dvere chladničky uvoľnite zo stredného

pántu ich opatrným nadvihnutím smerom priamo nahor. POZOR Dvierka sú ťažké, a preto pri ich demontáži dávajte pozor, aby ste sa nezranili.

6. Dvere mrazničky uvoľnite zo spodného

pántu ich opatrným nadvihnutím smerom priamo nahor. POZOR Dvierka sú ťažké, a preto pri ich demontáži dávajte pozor, aby ste sa nezranili.

nožičku (1) a spodný pánt (2).

9. Opätovná montáž po výmene horného,

stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
