РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB36R8817SR SAMSUNG

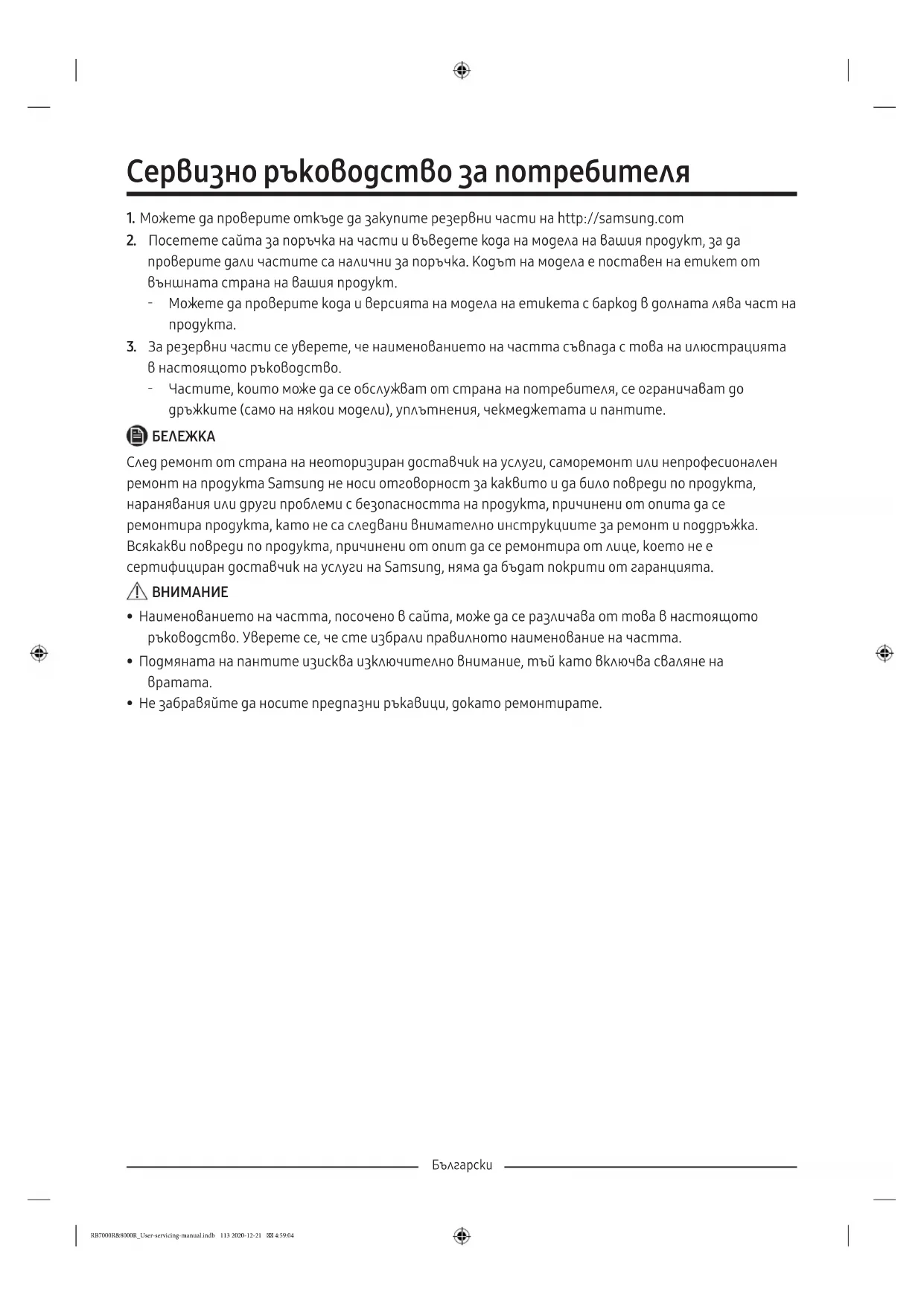

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RB7000R&8000R_User-servicing-manual.indb 113 2020-12-21 4:59:04Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Средна панта 05 Етикет с баркод 06 Долна панта RB7000R&8000R_User-servicing-manual.indb 114 2020-12-21 4:59:04Български Смяна на уплътнението

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между новото уплътнение и вратата. RB7000R&8000R_User-servicing-manual.indb 115 2020-12-21 4:59:04Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Издърпайте шкафовете докрай, след това ги повдигнете леко, за да ги извадите.

• Ако шкафовете се заклещят във вратата, ги извадете, като ги повдигнете след сваляне на рафтовете. При преместване на чекмеджетата дръжте здраво дръжката на чекмеджето.

Ако изпуснете чекмеджето при преместване, е възможно да се нараните. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. RB7000R&8000R_User-servicing-manual.indb 116 2020-12-21 4:59:05Български Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ Тресчотка с 8-милиметрова вложка (за болтовете) Шестостенен ключ (5 мм) Обръщане на вратата

1. Отстранете капака на кабела (1) и капачката

2. Отстранете капака на пантата, за да

натиснете куката, както е показано на долните изображения. RB7000R&8000R_User-servicing-manual.indb 117 2020-12-21 4:59:05Български

3. Разкачете корпуса. След което отстранете

двата винта на горната панта.

• Вратата е тежка, внимавайте да не се нараните, когато я отстранявате.

• Внимавайте да не повредите кабела по време на работата.

4. Отстранете вратата на хладилника от

средната панта, като внимателно я повдигнете нагоре.

Вратата е тежка, внимавайте да не се нараните, когато я отстранявате.

5. Разглобяване на средния шарнир.

RB7000R&8000R_User-servicing-manual.indb 118 2020-12-21 4:59:06Български

6. Свалете вратата на фризера от долния

шарнир, като внимателно я повдигнете

Вратата е тежка, внимавайте да не се нараните, когато я отстранявате.

7. Сменете позицията на капачката.

Внимавайте да не надраскате при премахване на

8. Внимателно поставете хладилника да легне.

Отстранете крака (1) и долната панта (2).

9. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.

2-та шрафа на горната шарка.
