RB36R8817SR - Frys SAMSUNG - Gratis bruksanvisning och manual

BRUKSANVISNING RB36R8817SR SAMSUNG

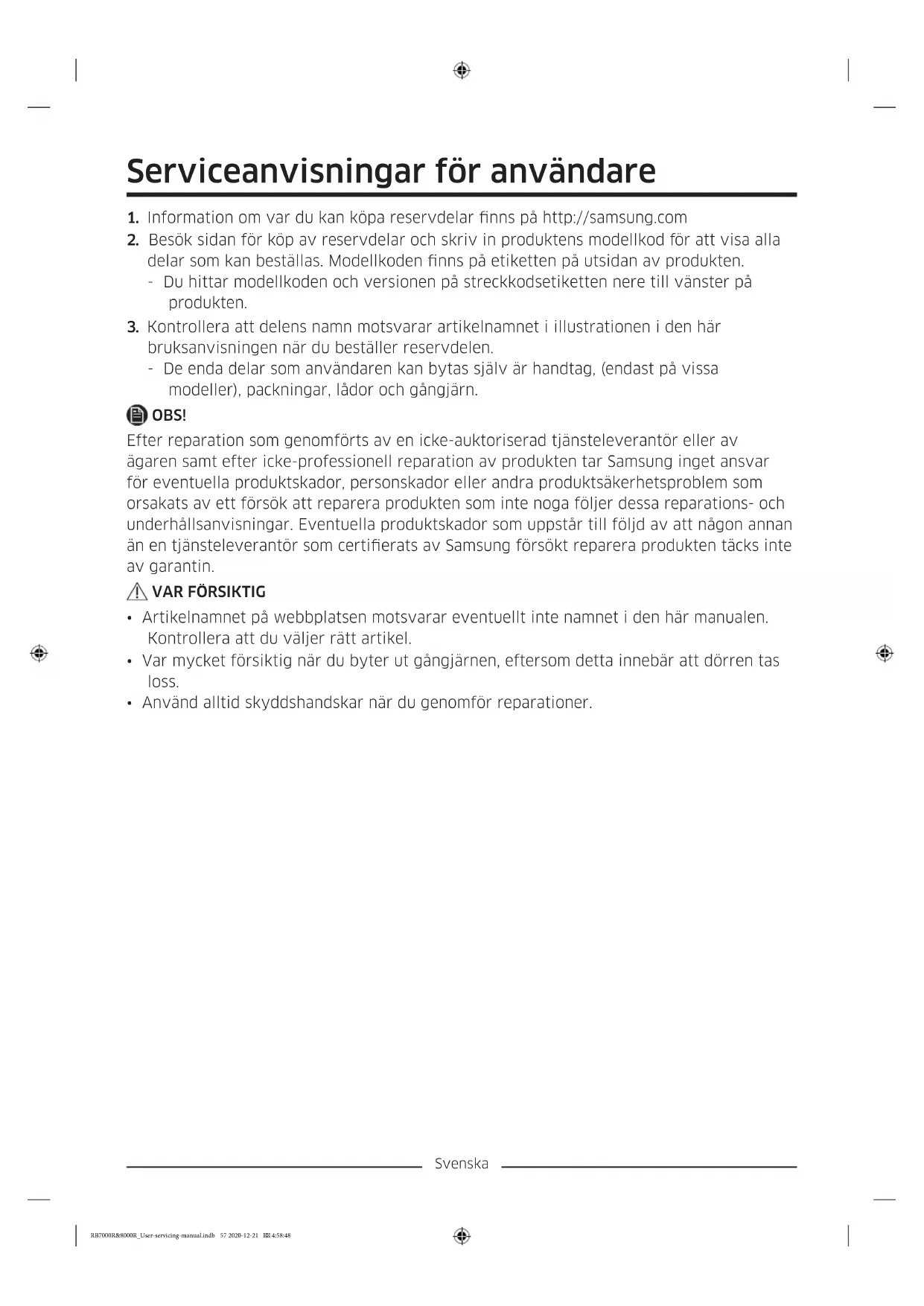

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RB7000R&8000R_User-servicing-manual.indb 57 2020-12-21 4:58:48Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Låda 04 Mittengångjärn 05 Streckkodsetikett 06 Nedre gångjärn RB7000R&8000R_User-servicing-manual.indb 58 2020-12-21 4:58:48Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen

Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RB7000R&8000R_User-servicing-manual.indb 59 2020-12-21 4:58:48Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Dra ut lådorna helt och lyft dem sedan uppåt en bit för att ta bort dem.

• Om lådorna fastnar på dörren ska du ta bort lådan genom att lyfta upp den efter att du har tagit bort hyllorna. Flytta lådorna genom att hålla i handtagen på lådan ordentligt.

Om du tappar lådan medan du yttar den kan du skada dig. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. RB7000R&8000R_User-servicing-manual.indb 60 2020-12-21 4:58:49Svenska Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 8 mm hylsnyckel (för skruvar) Skiftnyckel (5 mm) Vända dörren

1. Ta bort kabelskyddet (1) och dörrskyddet

2. Ta bort gångjärnen för att trycka en krok

som på bilderna nedan. RB7000R&8000R_User-servicing-manual.indb 61 2020-12-21 4:58:49Svenska

3. Koppla bort höljet. Ta sedan bort

2 skruvar på det övre gångjärnet.

• Dörren är tung – var försiktig så att du inte skadar dig när du tar bort dörren.

• Var försiktig så att du inte skadar kabeln under åtgärden.

4. Ta bort kylskåpsdörren från det mittersta

gångjärnet genom att försiktigt lyfta dörren rakt upp.

Dörren är tung – var försiktig så att du inte skadar dig när du tar bort dörren.

5. Demontera det mittersta gångjärnet.

RB7000R&8000R_User-servicing-manual.indb 62 2020-12-21 4:58:49Svenska

6. Ta bort frysdörren från det nedre

gångjärnet genom att försiktigt lyfta dörren rakt upp.

Dörren är tung – var försiktig så att du inte skadar dig när du tar bort dörren.

7. Byt skyddets plats.

Var försiktig så att du inte repar apparaten när du demonterar skyddet.

8. Lägg kylskåpet ned försiktigt. Ta bort

benet (1) och nedre gångjärnet (2).

9. Sätt tillbaka i motsatt ordning från

demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. RB7000R&8000R_User-servicing-manual.indb 63 2020-12-21 4:58:50Dansk Brugervejledning
