BRUKSANVISNING RT32K5035S9 SAMSUNG

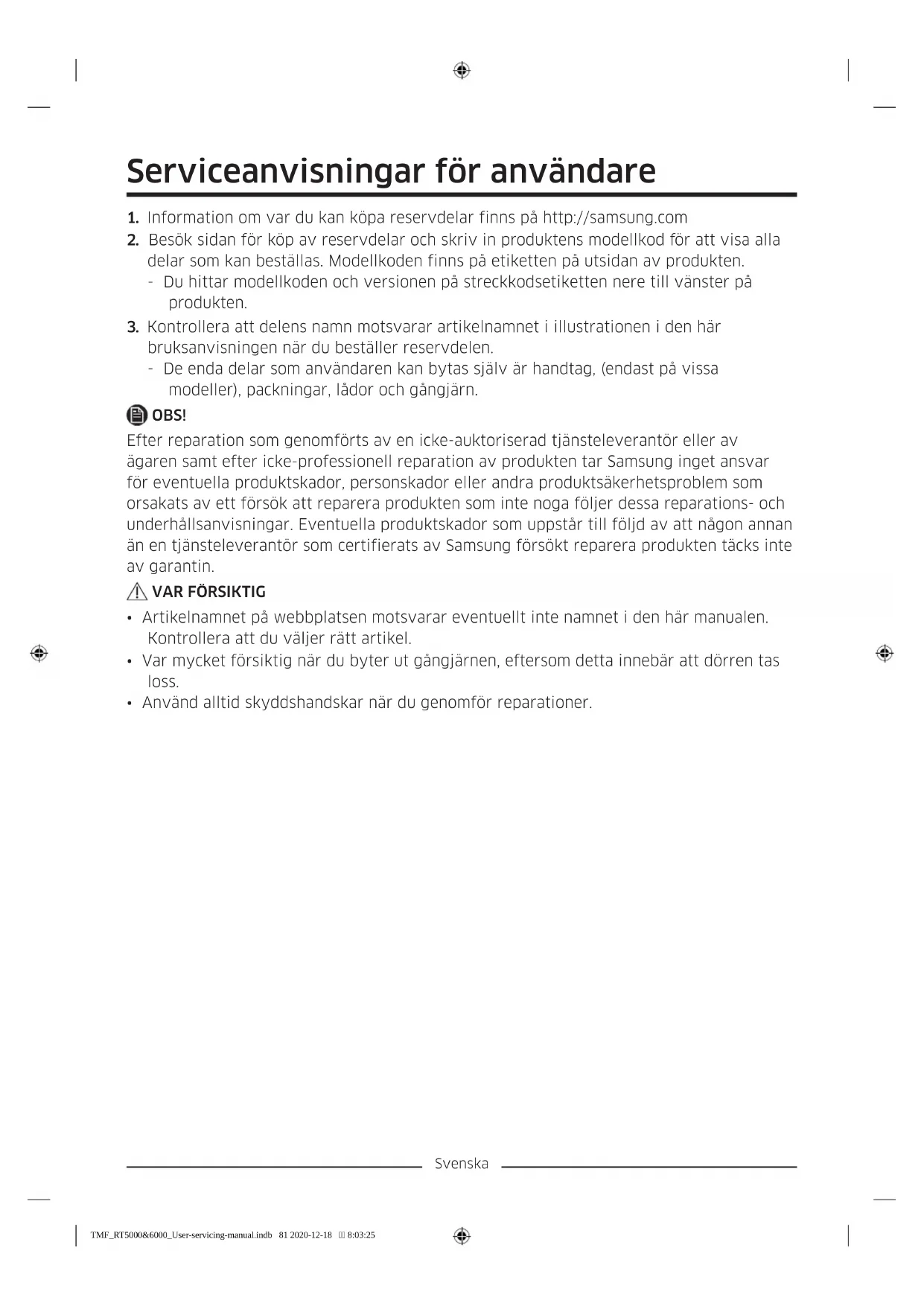

1. Information om var du kan kopa reservdilar finns på http://samsung.com

2. Besök sidan für kop av reservdeler och skriv in produits modellkod for att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produits.

3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster påprodukten.

4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den har bruksanvisingen nar du bestaller reservdelen.

5. De enda delar som användaren kan bytas själv ar handtag, (endast på vissa modeller), packningar, lador och gangjärn.

OBS!

After reparation som genomförs av en iced-auktoriserad tjänsteleverantor erler av ägaren samt after iced-professionell reparation avprodukten tar Samsung inget ansvar for eventuella produktskador, personskador erler andra produktsjakerhetsproblem som orsakats av ett försök att repareraprodukten som inte noga foljer dessa reparations- och underhällsanvisningar. Eventuella produktskador som uppSTAR till följd av att nagon annan an en tjänsteleverantor som certifierats av Samsung försökter repareraprodukten tacks inte av garantin.

VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du valjer rätt artikel.
• Var mycket fösiktig när du byter ut gängjärnen, eftersom detta innebar att dörren tas loss.
• Använd alltid skyddshandskar när du genom För reparationer.

Svenska

Det faktiska utseendet och medfoljande delar till kylskapet kan skilja sig at beroende pa modell och land.

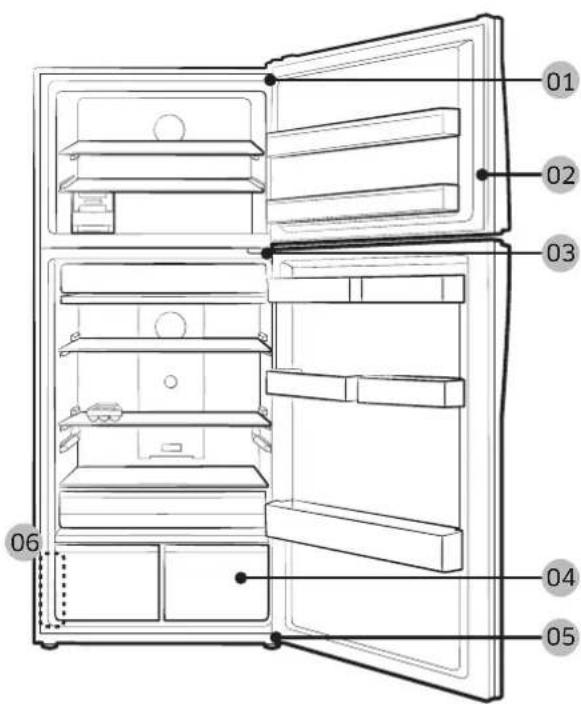

01 Övre gangjärn 02 Packning
03 Mittengangjärn 04 Lada
05 Nedre gängjärn 06 Streckkodsetikett

Svenska

Byte av handtag

VAR FORSIKTIG

• Var försiktig sä att du inte repar dörren när du byter ut handtaget.
  Tryck ordentligt i handtagen vid stoden. Kontrollera att det inte finns nagot glapp mellan stoden och dorren.
• Dra àt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentlich innan du anvander Produkten.

Ta loss handtagen

OBS!

Förfarandet gäller für bade kylskapet och frysen.

FRYS

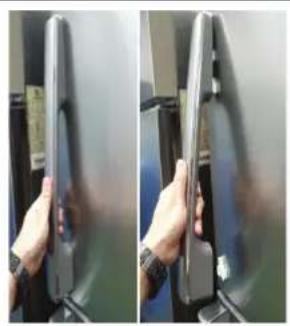

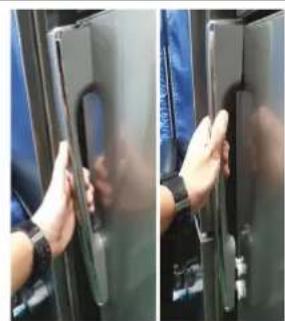

Dra ut handtaget och slå handtaget vertikalt. När handtaget frigör sfrn laset. Dra handtaget mot dig. (Se bilden)

KYL

VAR FÖRSIKTIG

Var forsiktig sa att du inte repar nagot
- Vid demontering, se till att encheten ar avstangd om du vill montera i en omvänd ordning.

Svenska

Byta ut packningar

VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk for att det lacker kalluft ur kylskapet.

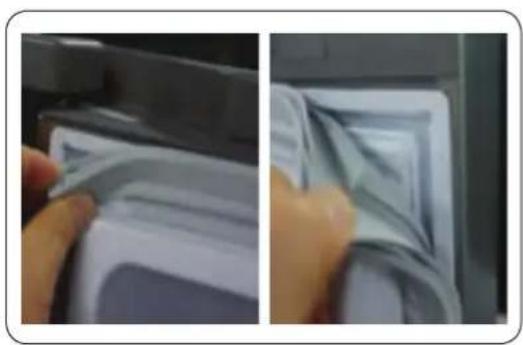

Ta bort packningen

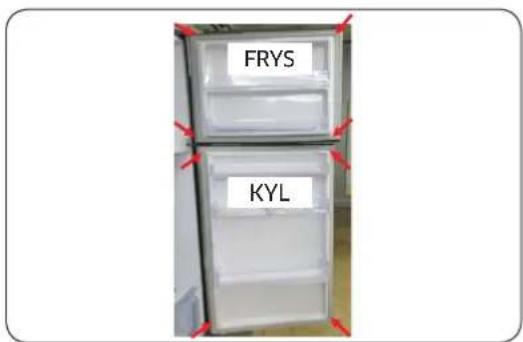

1. Dra i packningens fyra horn, pa bade frys och kyl.

1. Dra i mitten av packningen.

Satta in packningen

Tryck in en ny packning i kylskapsdörren. Kontrollera att det inte finns nagot glapp mellan dennya packningen och dörren.

Svenska

Byta ut lador

VAR FÖRSIKTIG

Kontrollera att ladan ar helt inskjuten i skenan vid montering.

Ta ut ladan

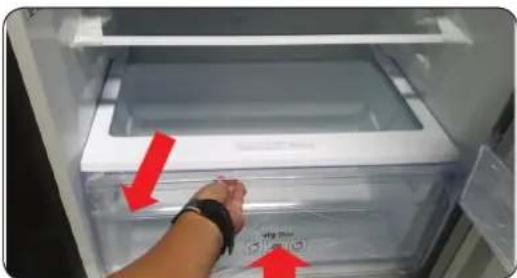

Ta bort ladan genom att dra i rulldelen och lyft upp den.

Satta tillbaka Iador

Ladorna sats tillbaka i steg med motsatt ordningsfoljd till hur de togs ut.

Svenska

Byta ut gangjärn

For att byta ut gangjärnen maste du forst ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dorrarna, eftersom de ar tunga.
• Laggettmjuktunderlag,tillexempelenkartong,pagolvetinnandu stallerdorrendpen denochbyterutgangjarnet,saattdorreninte repas.
• Eftersom gängjärnen ska hanteras försiktigt och det kravs två eller flera personer for att byta ut dem rekommenderar vi att du tillkallar professionell teknik servicepersonal.
• Om du tar bort gängjärnet utan att hälla i dörren kan dörren falla och orsaka skada.
• Se till att gangjärnsaxeln sitter sakert på gangjärnet.
• Kontrollera att gängjärnet sitter ordentlich fast vid själva kylskäpet.
• Se till att kabelkontakterna ar korrekt anslutna.
• Var försiktig sä att du inte skadar kablarna när du monterar det övre höljet.

VARNING

• Minst två personer behöver samarbeta for att luta/lägga ned kylskapet.
  Koppla bort stromsladden innan du vander dorrarna.

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel Skiftnyckel (5 mm) 10 mm skruvnyckel

Svenska

Vanda dorren

Övre gangjärn

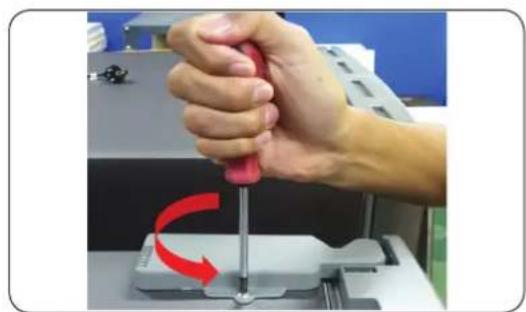

1. Ta bort skruven 1 ea på Tackgangjärnet med (+) skruvmejseln och öppna.

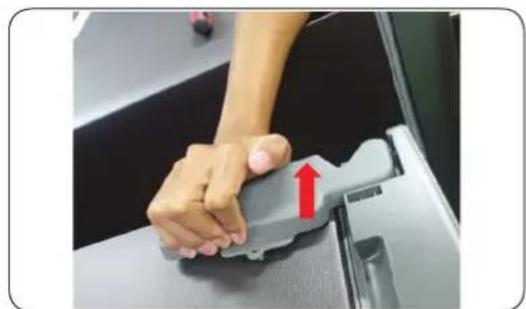

2. Dra i krokarna och lyft tackgangjarnet.

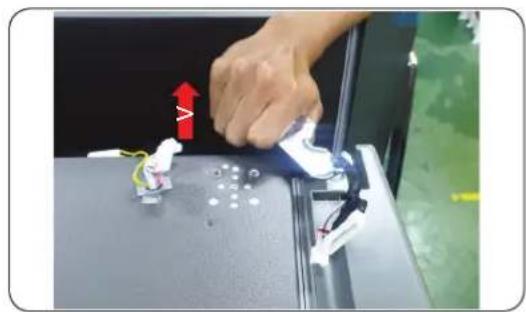

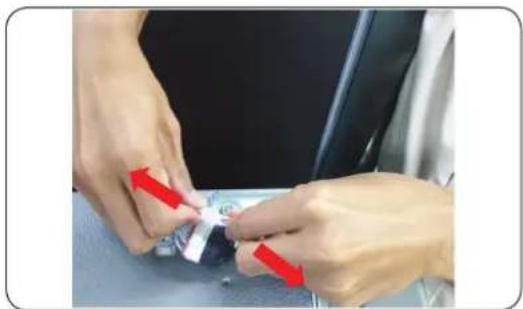

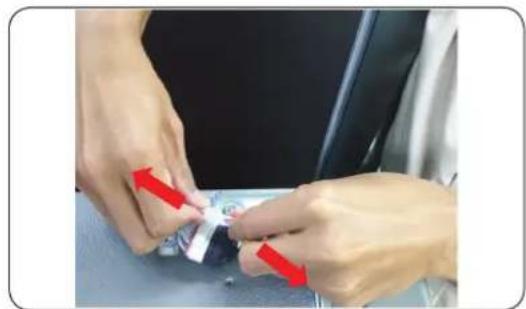

3. Koppla bort ledningskontakten pa det övre gangjärnet.

VAR FORSIKTIG

Se till att dra ur stromsladden innan du utfor atgarden oven.

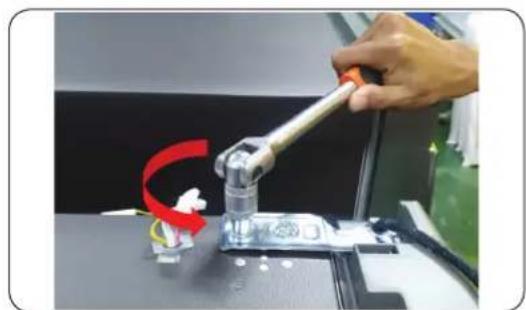

1. Ta bort de 2 insexskruvarna som haller gängjärnet pa plats overst pa kylskapet med en 10 mm hylsnyckel.

Svenska

1. Ta bort det övre gangjärnet på bade vänster och höger sida.

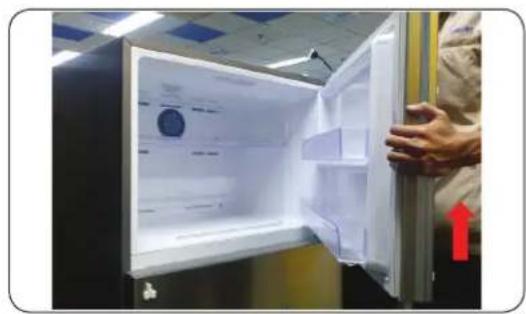

1. Ta bort dorren.

VAR FÖRSIKTIG

Arbetet kraver mer an 2 personer. En person tar tag i dörren for att forbhindra att dörren faller.

Svenska

Mittengängjärn

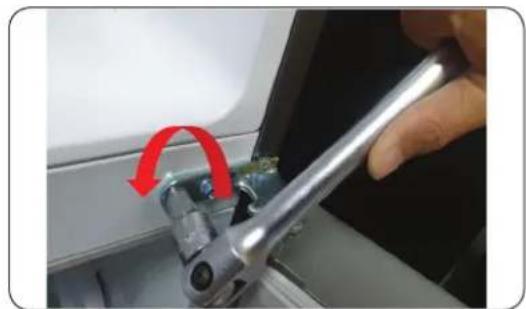

1. Ta bort de 2 insexskruvarna som haller gängjärnet med 8 mm hylsnyckel aller med (+) skruvmejsel.

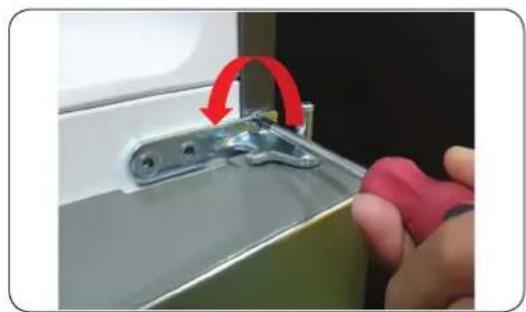

1. Avlagsna skruven 1 ea på gangjärnet med en (+) skruvmejsel.

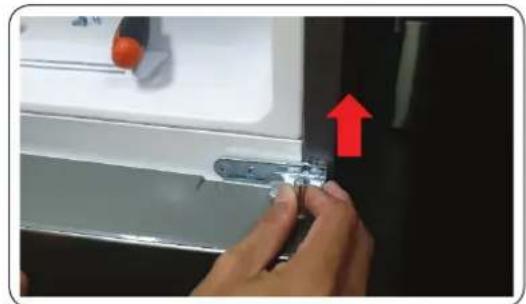

1. Demontering av mittengängjärn frän dörren, kyl upp.

VAR FORSIKTIG

• Arbetet kraver mer an 2 personer.
• Se till att koppla ur natsladden innan du utfor ovanstående Åtgård.

Svenska

Nedregangjärn

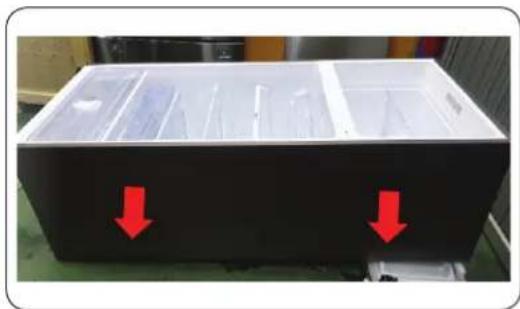

1. Lagg ner Produkten (se bild).

VAR FÖRSIKTIG

• Måste ligga på en kudde for att skydda produits baksida frän att skadas.
• Arbetet kräver mer ön 2 personer.

• Se till att koppla ur natsladden innan du utfor ovanstaende atgard.

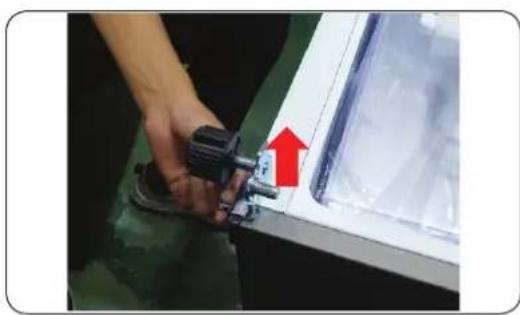

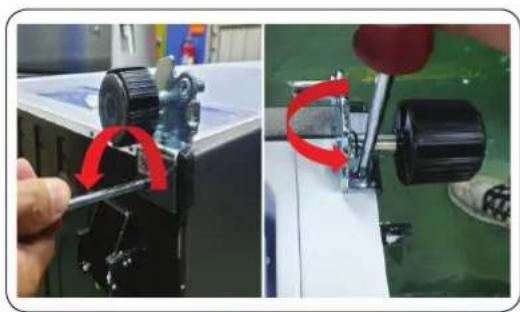

• Ta bort de 3 insexskruvarna som haller gängjärnet med 8 mm hylsnyckel aller med (+) skruvmejsel.

• Ta bort det nedre gängjärnet.

• Montera dörren i motsatt ordningsfoljd till nedmonteringen nar du har bytt ut det övre, mitten- och det nedre gängjärnet.

VAR FORSIKTIG

• Se till att kabelkontakterna ar korrekt anslutna.
• Var försiktig sä att du inte skadar kablarna när du monterar det övre höjet

Svenska

Brugervejledning

1. Laeg Produktet ned (Se billede).

FORSIGTIG

Verktoy som kreves (medfalgger icke)

Phillips skrutrekker Flat skrutrekker Skrunokkel (11 mm)

Pipenokkel (10 mm) Unbrakonokkel (5 mm) Skrunokkkel (10 mm)

Norsk

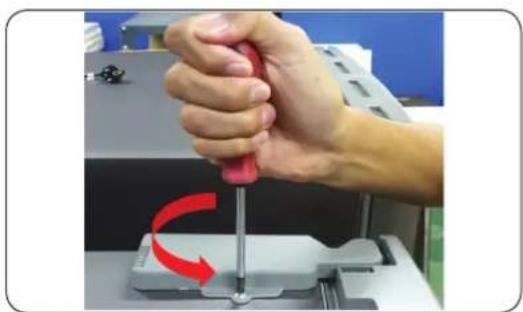

Reversere doren ovre hengsel

1. Legg nedproduktet (Se bilde).

FORSIKTIG
