MANUALE UTENTE RT32K5035S9 SAMSUNG

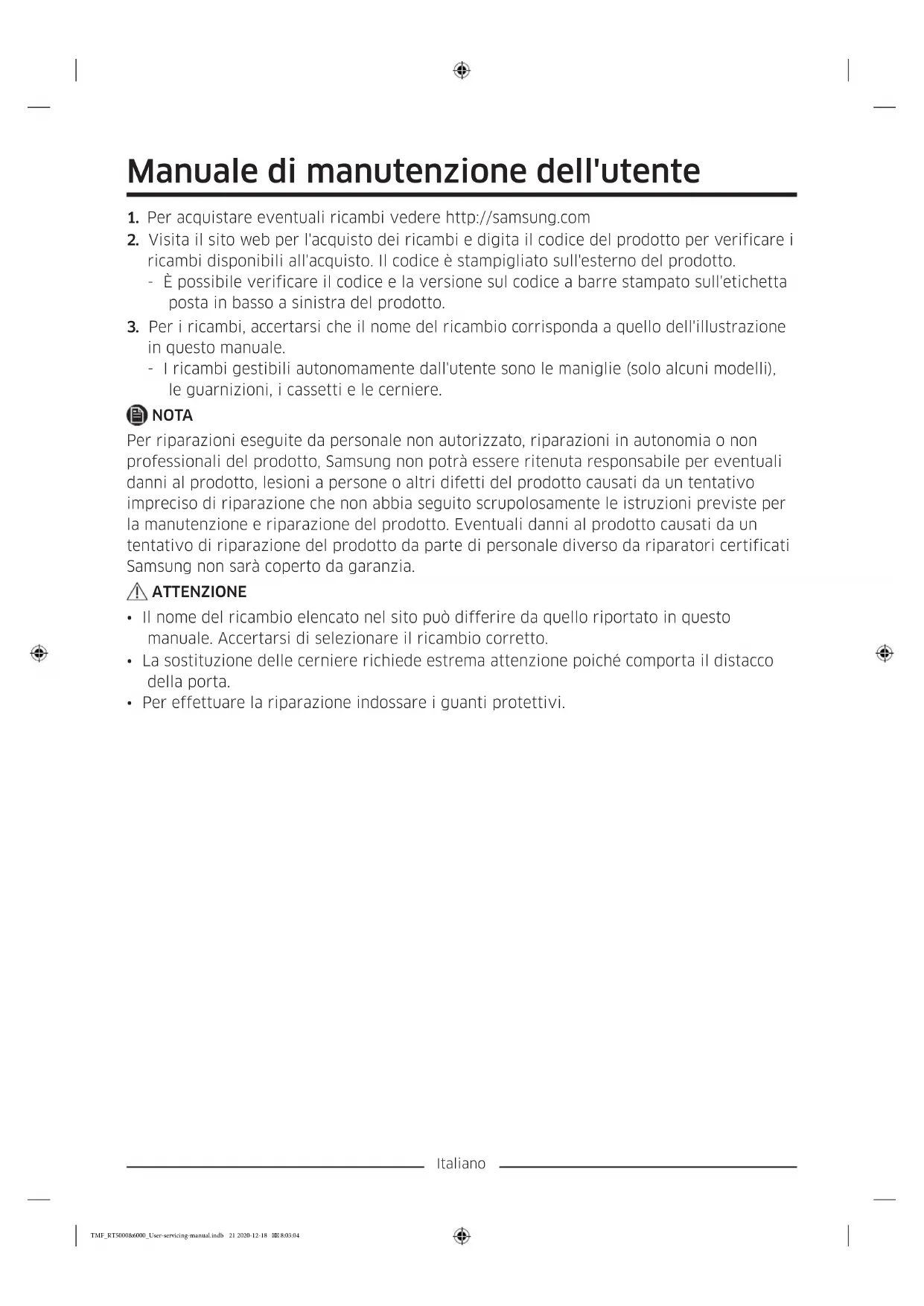

Manuale di manutenzione dell'utente

1. Per acquiretare eventuali ricambi vedere http://samsung.com

2. Visita il site web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.

3. É possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.

5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrè essere ritenuta responsable per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo imprecioso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sare coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel site può differire da quello riportato in quello manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero sono variare in base al modello ed al paese di acquire.

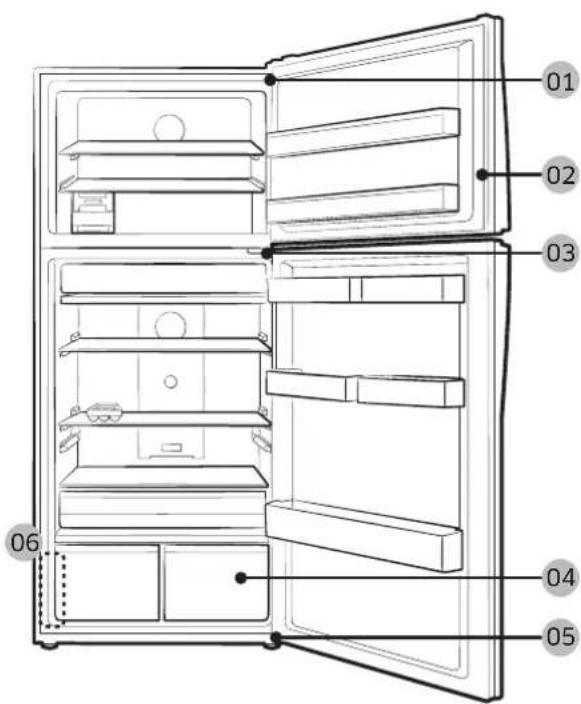

01 Cerniera superiore 02 Guarnizione
03 Cerniera centrale 04 Cassetto
05 Cerniera inferiore 06 Etichetta con codice a barre

Italiano

Sostituzione della maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta
• Premere saldamente le manigliè sui supporti. Accertarsi che non vi sia spazio tra i supporti delle manigliè e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Per staccare le maniglie

NOTA

Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

FRE

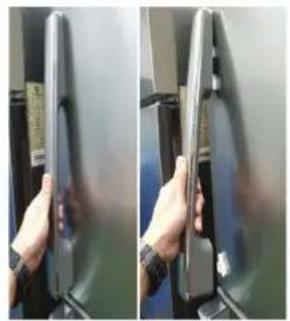

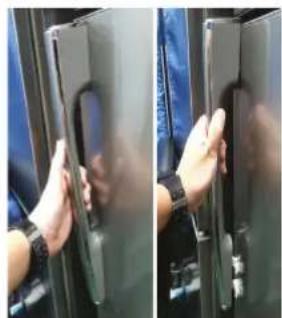

Tirare la maniglia e inclinarla vertically. Una volta sganciata la maniglia. Tirare la maniglia a se (vedi illustrazione).

FRI

ATTENZIONE

• Prestare attenzione a non graffiarla.
• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

Per rimuovere la guarnizione

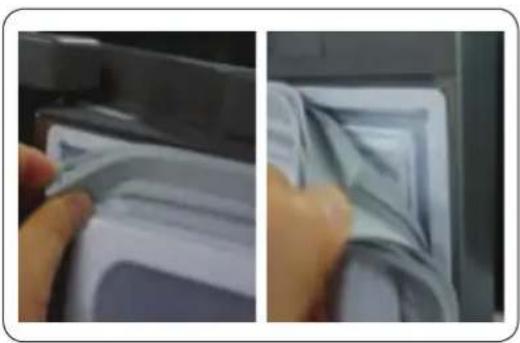

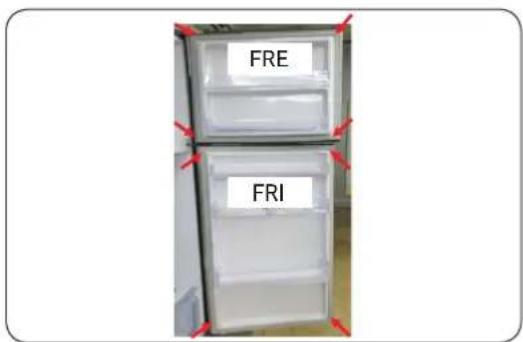

1. Estrarre i quattro angoli delle guarnizioni del frigorifero e del freezer.

1. Estrarre il centro della guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Per rimuovere il cassetto

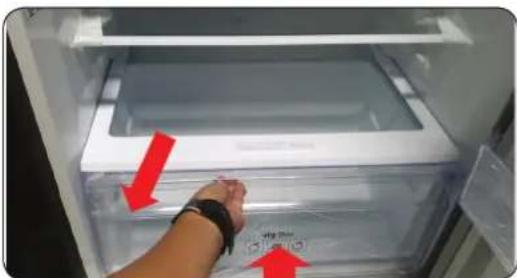

Estrarre il cassetto tirandolo versus di se e sollevandolo leggermente versus l'alto.

Per rimontare i cassetti

Rimontare i cassetti segundo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostuite da due o più personne, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenera la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persona.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm

Chiave a bussola da 10 mm Chiave a brugola (5 mm) Chiave inglese da 10 mm

Italiano

Inversione della porta

Cerniera superiore

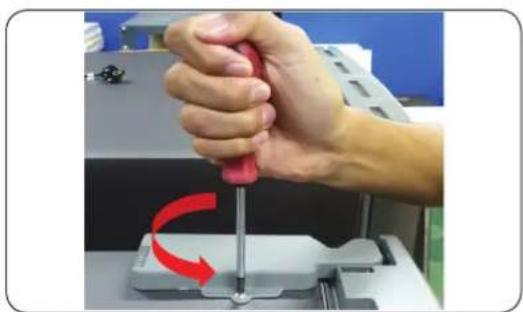

1. Rimuovere la vite 1 ea del coperchio della cerniera con un cacciavite a croce (+) ed aprire.

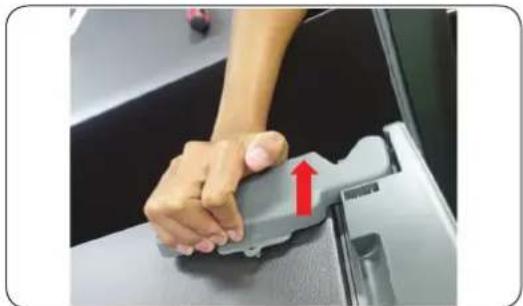

2. Tirare i fermi e sollevare il coperchio della cerniera.

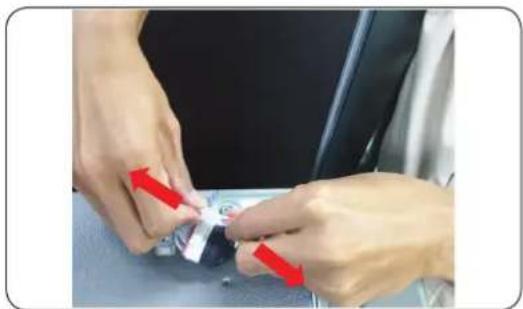

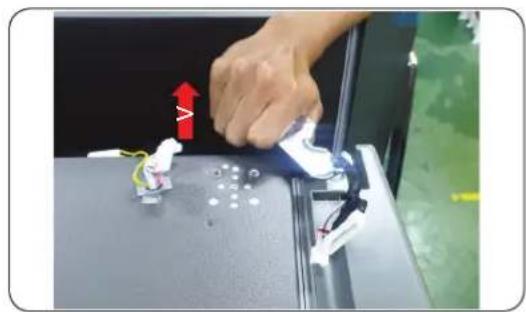

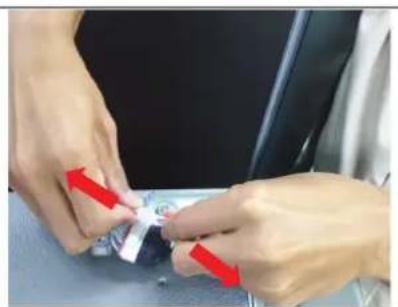

3. Scollegare il connettore della porta frigo.

ATTENZIONE

Accertarsi di scollegare il cavo di alimentazione prima di esquire l'operazione sopra.

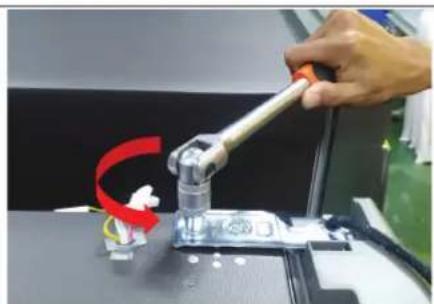

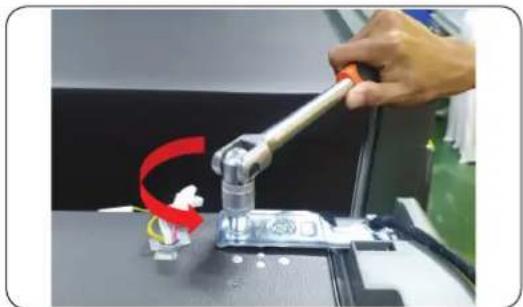

4. Rimuovere i due dadi esagonali che trattengono la cerniera nella parte superiore del frigorifero con una chiave da 10mm

Italiano

1. Rimuovere la cerniera S/D.

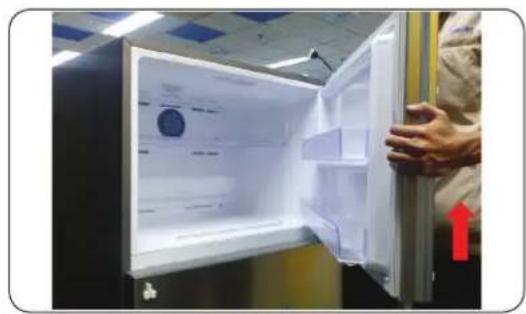

1. Rimuovere la porta.

ATTENZIONE

Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrá afferrare la porta per evintarne la caduta.

Italiano

Cerniera centrale

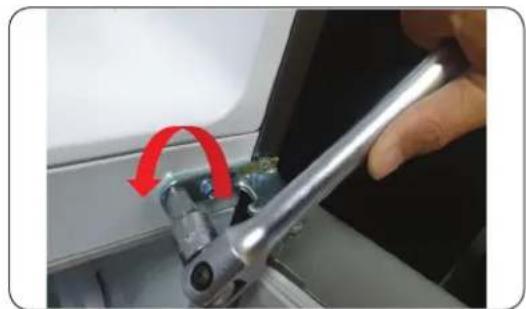

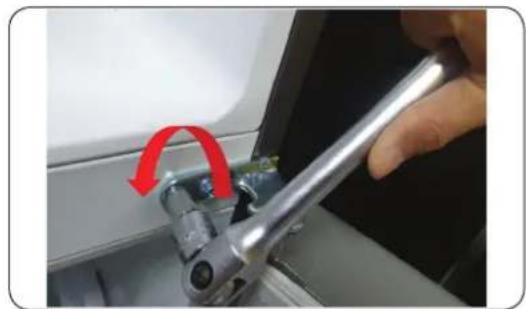

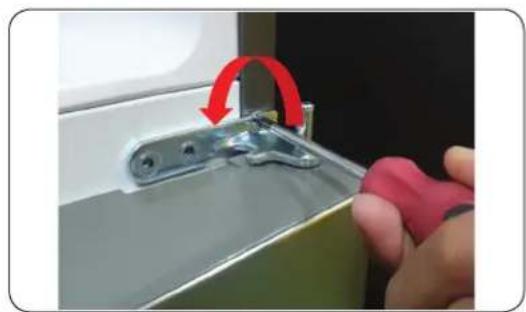

1. Rimuovere i due dadi esagonali che trattengono la cerniera con una chiave da 8 mm o usando un cacciavite a croce (+).

1. Rimuovere la vite 1 ea alla cerniera con un cacciavite a croce (+).

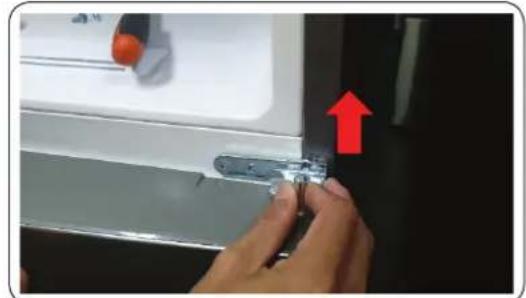

1. Separare la cerniera centrale alla porta.

ATTENZIONE

• Per effettuare l'operazione è necessario l'intervento di due persone.
• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'opération sopra.

Italiano

Cerniera inferiore

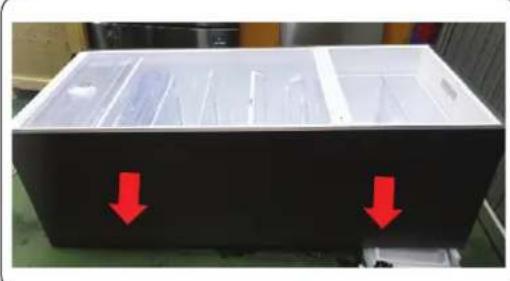

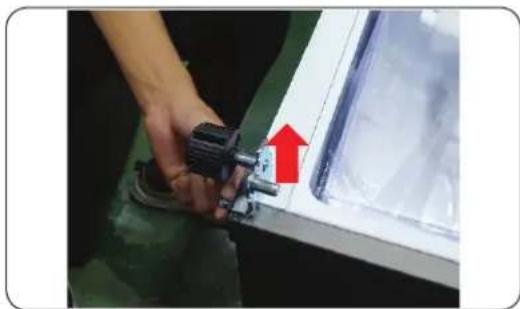

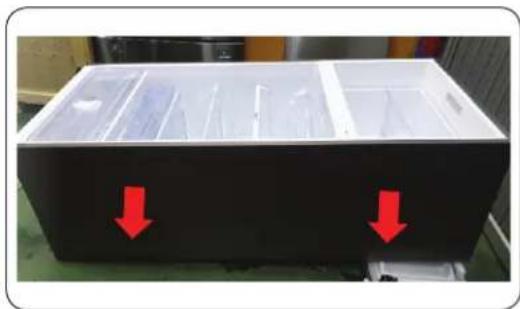

1. Sdraiare l'apparecchio (vedi illustrazione).

ATTENZIONE

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.
  Per effettuare l'operazione è necessario l'intervento di due persona.
• Accertarsi di scollegare il cavo di alimentazione prima di esquirel l'operazione sopra.

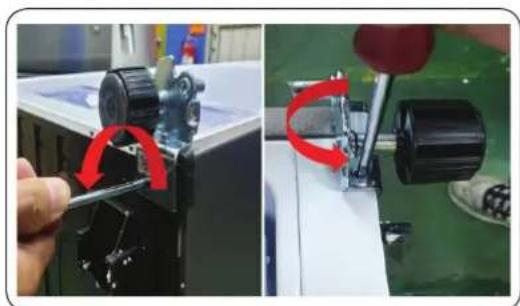

• Rimuovere i tre dadi esagonali che trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

• Rimuovere la cerniera inferiore.

• Rimontare seguendo l'ordine opposoto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano

5.CBaIe me 2OpHama A/An.

1. Cbaame Bpamama.

BHIMAHNE

Heo6xogumo e yacmuemo ha noBeue om 2 gywu. Heo6xogumo e ga ce nogcuzypu oBek, koMo ga gbpku Bpamama, 3a ga ce npegomBpamu nagaHemo u.

Бларсku

Cpegha naHma

1. Cbaleme 2-me ankephu 6oIma, koumo npugbpkam naHmama, c 8-MuIumempoB 2auehen kUO uUc (+) omBepmka.

1. Pa3Büme Buhma 1 ea Ha nahmama c (+) omBepmka.

1. Pa3kayeme cpeghama naHma Ha Bpamama Ha xaguaHuka.

BHIMAHNE

Heo6xogmo e yuacmuemo Ha noBeye om 2 gyuu.
- Ppegu ga u3Bpwhme nocoeyhmo no- zope geucmBue, HenpeMeHNO u3kauyeme 3axpaHBaua ka6eA.

Бацapсku

DənHa nəHma

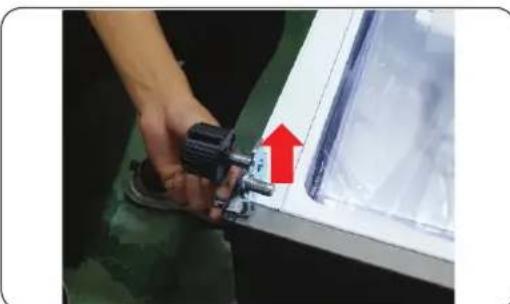

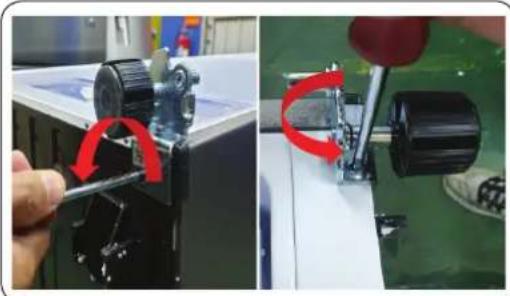

1. NocmaBЯHe ha ypega (BuXkme chumkama).

BHIMAHNE

• Tp68a ga nocmaBume nogloxka nog ypega, 3a ga npegna3ume 2b6a my om noBpega.
• Heo6xogumo e yuacmuemo Ha no8eue om 2 gyuu.
• Ipegu ga u38bpuume nocoehomo nozope geucmBue, HenpeMeHNO u3kauoheme 3axpaHBaua ka6eA.
• Cbaeme 3-me ankepu 60ma, koumo npugbpkam nahmama, c 8-MuumempoB 2aeehen kau uuc (+) omBepmka.

3.CBaAaHHe Ha gohama naHaMa.
4. Cao6eme omHo8o B 06paHua peg Ha pa32Ao6BaHemo, cAeg kamo nocmaBume zoPhama, cpeghama u/uU goHaama naHma.

BHIMAHNE

• IpoBepeme galu kohekmopume Ha npoBoghuucme ca 8kauoyeu, kakmo mpr68a.
  BhumaBaumega He noBpegume npoBognucme, gokamo 3amzame 2opnua kanak

Бацapсku

1. Povlecite zatice in dvignite tecajPokrova.

1. Izkljucite zični priključek na zgornjem tečaju.

PREVIDNO

Pred opravljanem zgornje operacijedokklopite napajalni kabel.

1. Odstranite 2 sestrobe vijake, ki držijo tečaj na vrhu hladilnika, z 10-milimetriskim nasadnim ključem.

Slovenscina

1. Odstranite zgornji tečaj L/D.

1. Odstranite vrata.

PREVIDNO
