MANUAL DE UTILIZADOR RT32K5035S9 SAMSUNG

1. Pode verificar onde comprar peças de substituiço em http://samsung.com

2. Visite o site de compra de peças e introduza o documento de modelo do seu produto para verficar as peças disponíveis para compra. O documento de modelo encontrar-se numa etiqueta na parte exterior do produto.

3. Pode vericirar a versão e o)córgo de modelo na etiqueta de cégo de barras existente na parte inferior esquerda do produits.

4. Para peças de substituicao, certificque-se de que o nome da coisa corresponde ao que se encontra na ilustracao neste manual.

5. As peças que podem ser substituções pelo'utilizar está limitadas a pegas (apenas em algunos modelos), vedantes, gavetas e dobradiças.

NOTA

Apos a reparacao feita por um fornecedor de serviços não autorizzato, a autorreparacao ou a reparacao não profisional do produits, a Samsung não se responsabiliza por quaisquer danos ao produit, lesoes ou outros problemas de seguranca do produits causados por qualquer tentativa de reparacao do mesmo que não siga cautadosamente estas instruções de reparacao e manutencao. Quaisquer danos ao produits causados por una tentativa de reparacao do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serao abrangidos pela garantia.

ATENÇAO

• O nome da peça lista no site pode serDIFFERente;nestemanual. Escolha o nome da peça correto.
• A substituicao de dobradiças requirei todo o cuidado, ja que envolve a remocao da porta.
• Use luvas de segurar aozefetuar reparacoes.

Portugues

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o País.

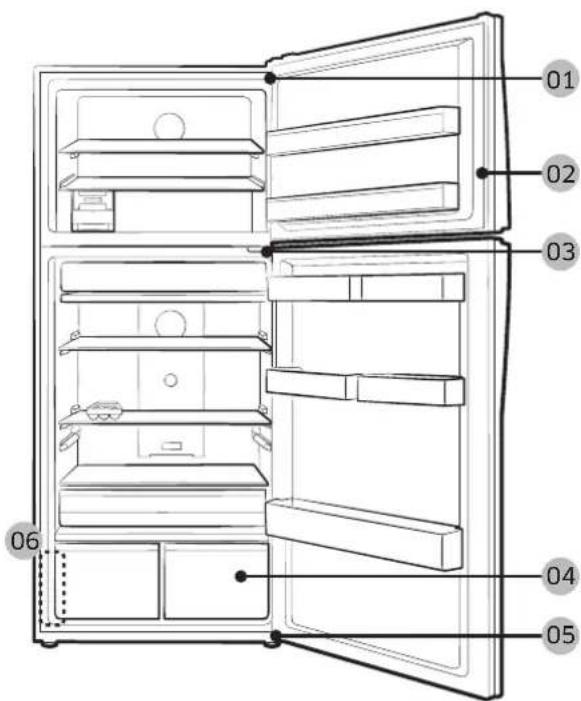

01 Dobradiça superior 02 Vedante
03 Dobradiça central 04 Gaveta
05 Dobradiça inferior 06 Etiqueta de documento de barras

Portugues

Substituição da pega

ATENÇAO

Ao substituir a pega da porta, tenha cuidado para nao riscar a parte da(fronte da porta.
- Pressionefirmamenteaspegas nos suportes.Certificque-se de que naoexistefolgaentre os suportes e a porta.
- Aperte firmamente os parafusos ao fixar a pega.
- Verifique se a pega estáfirmamente fixa antes deutilizar o produits.

Remoçao das pegas

NOTA

Esteprocedimento aplica-seaos compartmentosdo frigorifico econgelador.

CONG

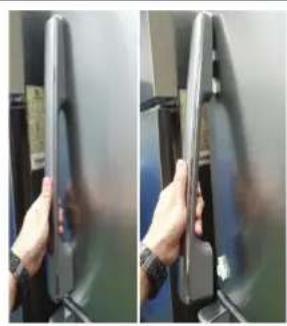

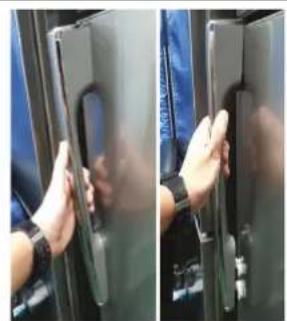

Puxe a pegara para fora na vertical. Quando a pegarestiver solta dobloqueio, puxe-a na sua direcao (consulta imagem).

FRIG

ATENÇAO

• Tenha cuidado para não riscar.
• Ao desmontar, certifique-se de que a umaidade está desligada. Para montar, siga osleasedos passosela ordem inversa.

Portugues

Substituição do vedante

ATENÇAO

Fixe o vedante firmamente. Se nao o fazer, podera haber uma fuga de ar frio do frigorifico.

Remoçao do vedante

1. Puxe os 4 cantos do vedante no congelador e no frigorífico.

1. Puxe o centro do vedante.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Portugues

Substituição da gaveta

ATENÇAO

Durante a montagem, verifique se a gaveta está corretemente inserida na guia.

Remoçao da gaveta

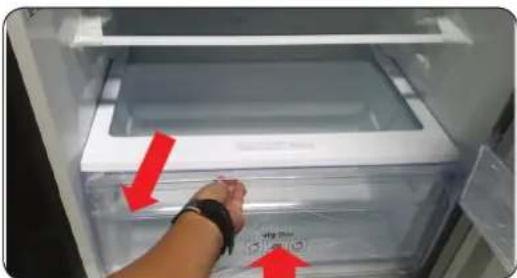

Remova a gaveta puxando a parte rolante e levantando-a.

Reinstalacao das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoçao.

Portugues

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇAO

Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
- Antes de substituir as dobradiças, colque um material protetor no chão, tal como um cartão, para impeder riscos na porta quando a pousar no chão.
- Como as dobradiças tem de ser manuseadas com cuidado e substituções por das ou mais pessoas, é recomendado contactar o servicei technique professional.
- Se remove a dobradica sem segurar na porta, esta pode cair e provocar ferimentos.
- Certifique-se de que o eixo estáfirmamente fixo na dobradica.
Verifique se a dobradica esta firmamente fixa na estrutura principal.
- Certifique-se de que os conectores dos fios está devidamente ligados.
- Tenha cuidado para não danIFICAR os fíos ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorifico reguer, no minimo, 2 pessoas.
• Deslique o cabo de alimentacao antes de inverter as portas.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave Allen (5 mm) Chave de porcas de 10 mm

Portugues

Inversão da porta Dobradiça superior

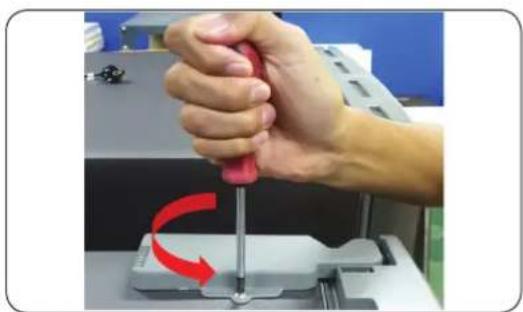

1. Remova 1 parafuso na tampa da dobradiça com a chave de fendas (+) e abra.

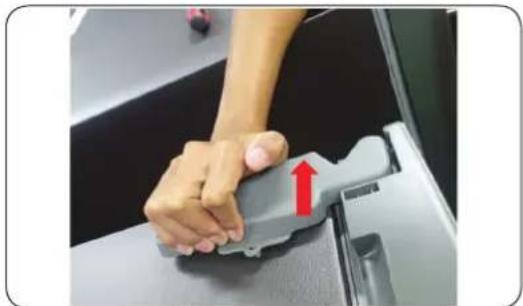

2. Puxe os ganchos e levante a tampa da dobradiça.

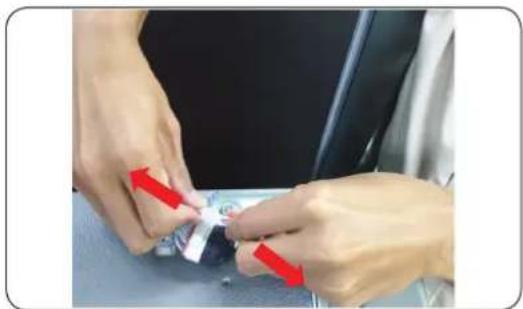

3. Desligue o conector dos fios na dobradiça superior.

ATENÇAO

Certifique-se de que desliga o cabo de alimentacao antes de efetuar a operacao acima.

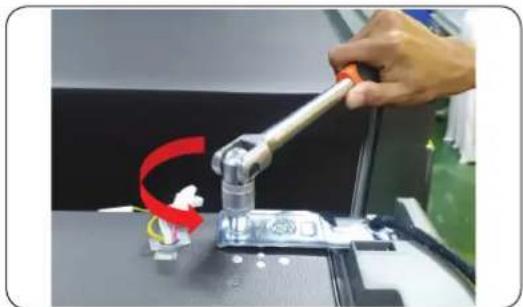

1. Remova os 2 parafusos sextavados que fixam a dobradiça na parte superior do frigorífico com a chave de caixa de 10mm

Portugues

1. Remova as dobradiças superiores deondheim os lados.

2. Remova a porta.

ATENÇAO

Tem de ser efetuado por mais de 2 pessoas. Uma Pessoadeerá segurar a porta para impedir que caia.

Dobradiça central

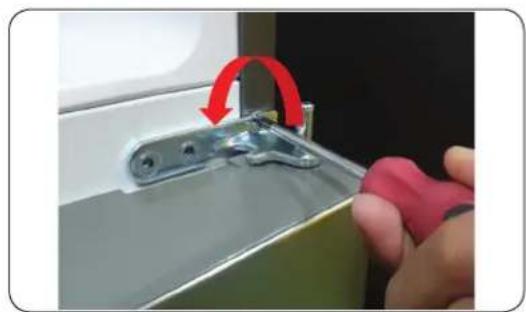

1. Remova os 2 parafudos sextavados que fixam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).

1. Remova 1 parafuso na dobradiça com a chave de fendas (+).

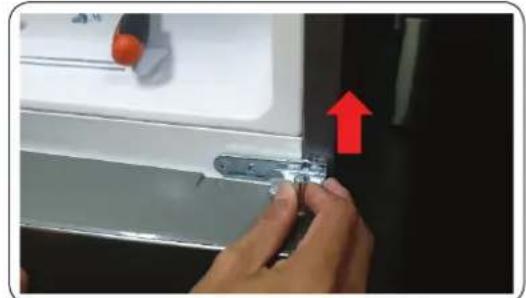

1. Desmonte a dobradiça central acima da porta do frigorífico.

ATENÇAO

• Tem de ser efetuado por mais de 2 pessoas.
• Certifique-se de que des Liga o cabo de alimentacao antes de efetuar a operacao acima.

Portugues

Dobradiça inferior

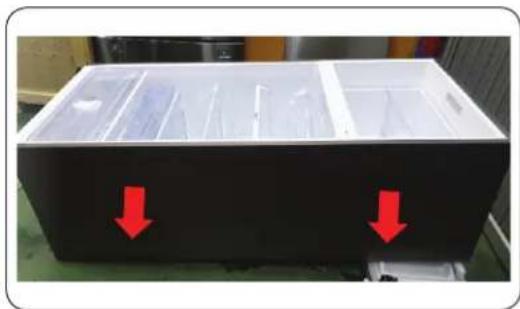

1. Pouse o produto (consulte a imagem).

ATENÇAO

• Tem de ser colocada uma proteção por baixo do produits para impedir que a parte deTRSdo produits sera danificada.
• Tem de ser efetuado por mais de 2 pessoas.
• Certifique-se de que desliga o cabo de alimentacao antes de efetuar a operacao acima.

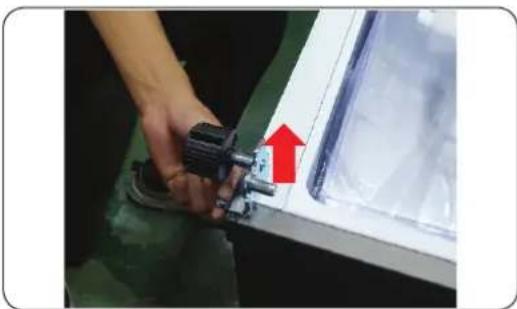

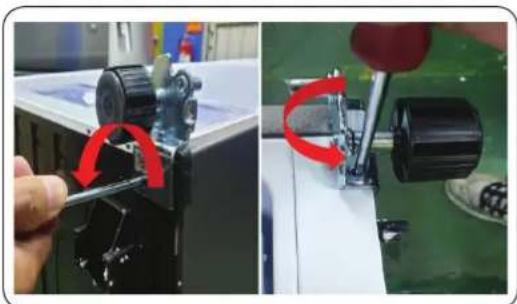

• Remova os 3 parafusos sextavados que fixam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).

• Remova a dobradiça inferior.

• Siga a ordem oposta à desmontagem para voltar a montar après substituir as dobradiças superior, central e/ou inferior.

ATENÇAO

• Certifique-se de que os conectores dos fios está devidamente ligados.
• Tenha cuidado para não danIFICAR os fios ao fixar a tampa superior
