BEDIENUNGSANLEITUNG RT32K5035S9 SAMSUNG

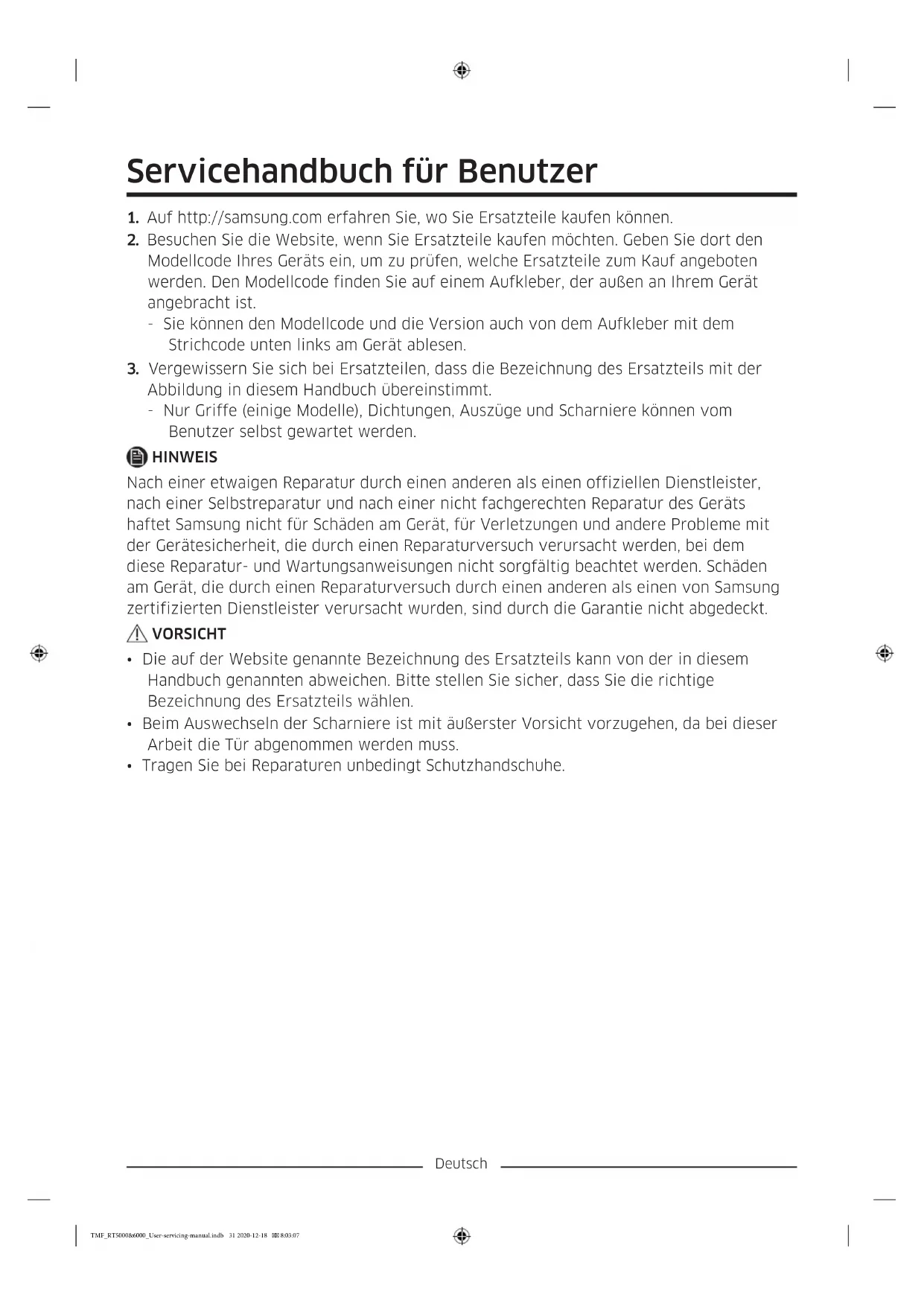

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dorth den Modellcode Ihres Gerats ein, um zu prufen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der auBen an Ihrem Gerat angebracht ist.

3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unter links am Gerät ablesen.

4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in thism Handbuch übereinstimmt.

5. Nur Griffe (eineige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selfstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in dieser Handbuch genommen abweichen.itte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wahlen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tur abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

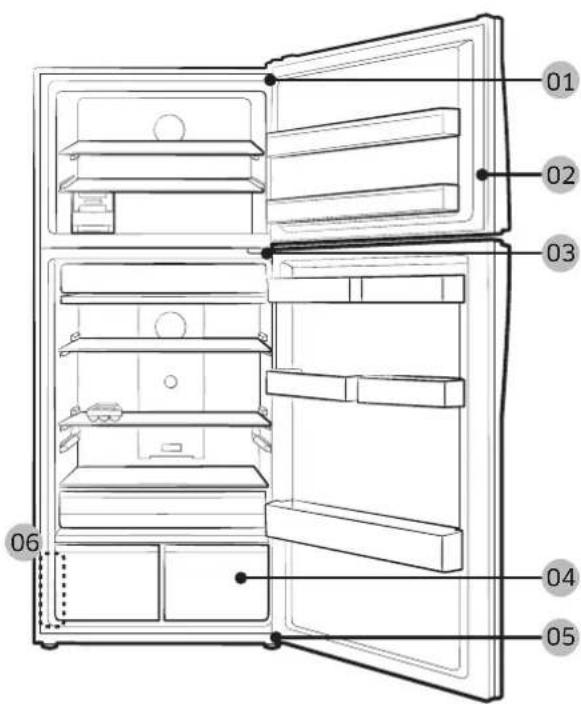

Das tatsächliche Aussehen und die mitgelieferten Teile der Kuhl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung
03 Mittleres Scharnier 04 Auszug
05 Unteres Scharnier 06 Strichcode-Aufkleber

Deutsch

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Turgriffs darauf, die Vorderseite der Tur nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie safer, dass zwischen den Stützen und der Tür keine Lücke bleibt.
  Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prufen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kuhl- als auch für das Gefrierabteil.

FRIER

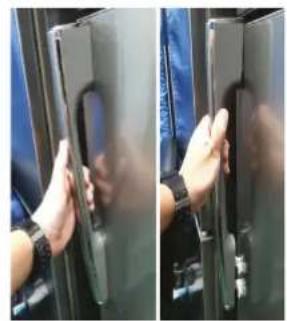

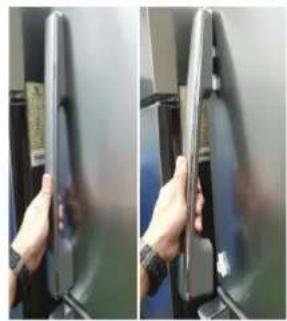

Ziehen Sie den Griff Heraus und halten Sieihn senkrecht. Wenn der Griff aus der Halterung gelost wurde. Ziehen Sie den Griff zu Ihnen (siehe Bild).

KUHL

VORSICHT

• Achten Sie darauf, die Oberfläche nicht zu zerkratzen.
• Stellen Sie bei der Demontage sicher, dass das Gerät ausgeschelt ist. Gehen Sie beim Zusammenbauen in umgekehrter Reihenfolge vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie daraufuf, dass Sie die Dichtung safer befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

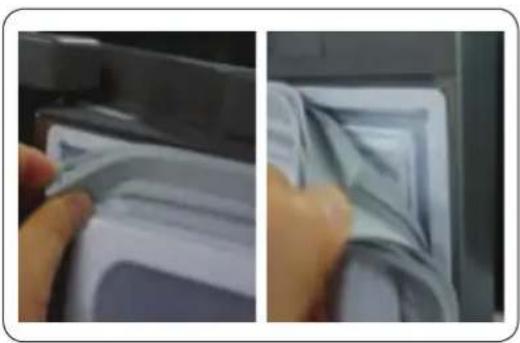

So bauen Sie die Dichtung aus

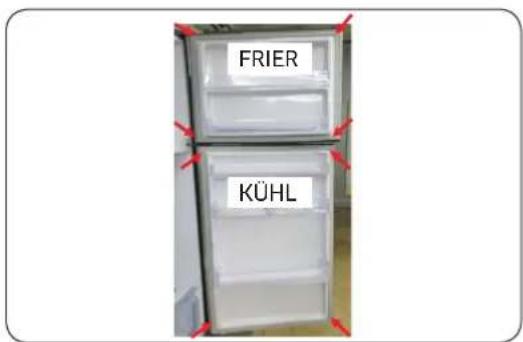

1. Ziehen Sie an den vier Ecken der Dichtung

1. Ziehen Sie in der Mitte an der Dichtung.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauendes Auszugs

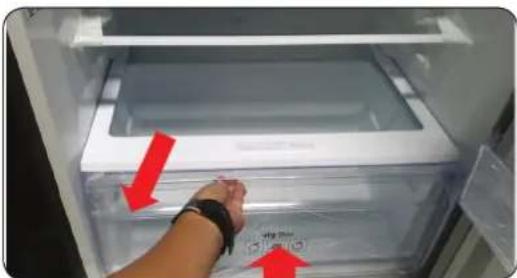

Ziehen Sie die Rollenvorrichtung einWilson nach oben, um die Schubfacher herauszuziehen.

EinbauendesAuszugs

Gehen Sie beim Einbau den Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Turen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbau den Türen äußerte Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tur zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prufen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung daraufuf, die Kabel nicht zu beschädigen.

WARNING

• Zum Kippen/Hinlegen der Kuhl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel Inbusschlüssel (5 mm) 10 mm-Schlüssel

Deutsch

Wechseln des Turanschlags

Oberes Scharnier

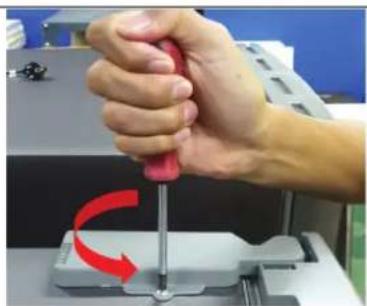

1. Entfernen Sie die eine (1) Schraube der Scharnierabdeckung mit einem Kreuzschlitzschraubendreher und öffnen Sie die Abdeckung.

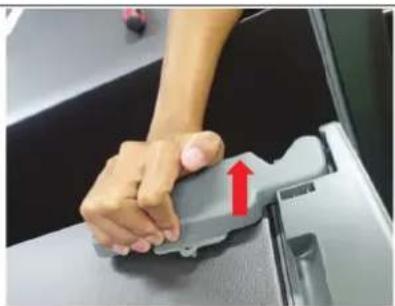

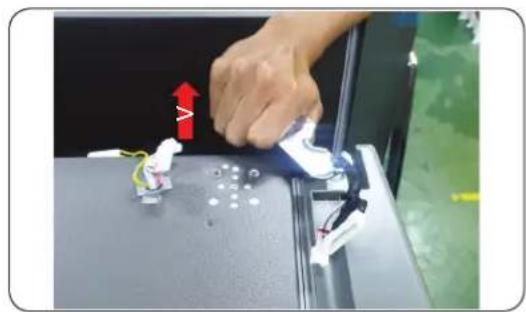

2. Ziehen Sie an den Haken undziehen Sie die Scharnierabdeckung nach oben.

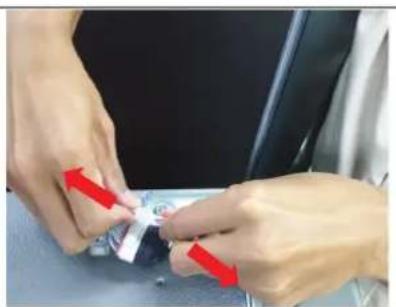

3. Trennen Sie den Kabelverbinder am oberen Scharnier.

VORSICHT

Ziehen Sie auf jeder Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführren.

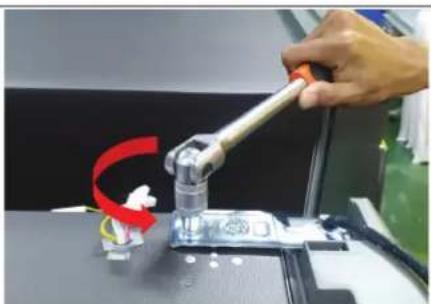

1. Entfernen Sie mit dem 10mm- Steckschluss die zwei (2) Sechskantschrauben, die das Scharnier an der Oberseite der Kuhl-/ Gefrierkombination halten.

Deutsch

1. Entfernen Sie oben rechts und links das Scharnier.

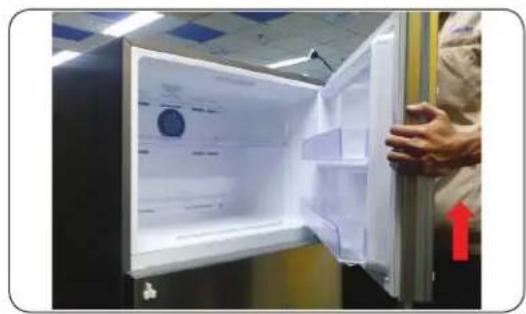

1. Entfernen Sie die Tur.

VORSICHT

Erledigen Sie diese Arbeit zu zweit. Eine Personhalt die Tur, damit sie nicht hinfält.

Deutsch

Mittleres Scharnier

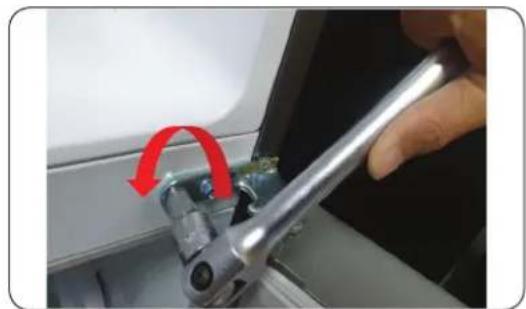

1. Entfernen Sie die drei (2) Sechskantschrauben, die das Scharnier halten, mit dem 8 mm-Steckschluss oder mit einem Kreuzschlitzschraubendreher.

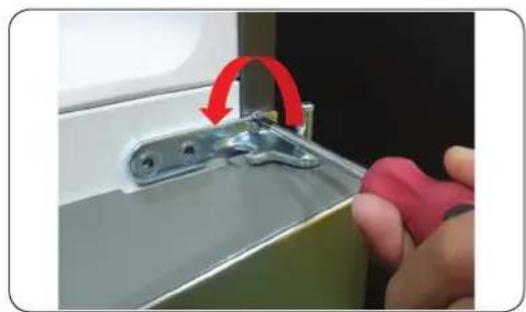

2. Entfernen Sie die eine (1) Schraube des Scharniers mit einem Kreuzschlitzschraubendreher.

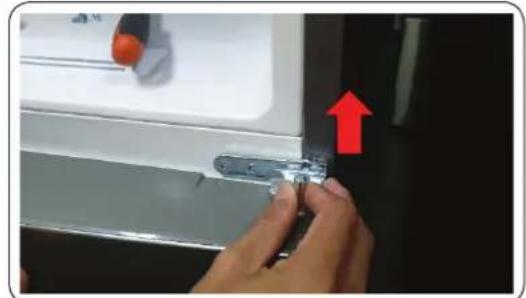

3. Bauen Sie das mittlere Scharnier aus (siehe oben).

VORSICHT

• Erledigen Sie diese Arbeit zu zweit.
• Ziehen Sie auf jeder Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführren.

Deutsch

Unteres Scharnier

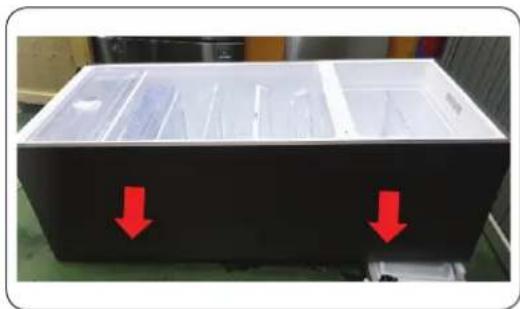

1. Legen Sie das Gerät vorsichtig hin (siehe Bild).

VORSICHT

• Legen Sie ein Polster darunter, damit die Rückseite des Geräts nicht beschadigt wird.
• Erledigen Sie diese Arbeit zu zweit.
• Ziehen Sie auf jeder Fall das Netzkabel aus der Steckdose, bevor Sie den oben beschriebenen Vorgang durchführren.

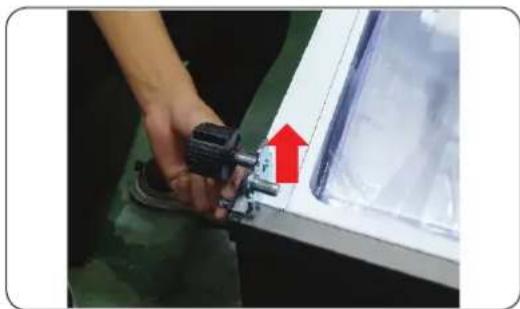

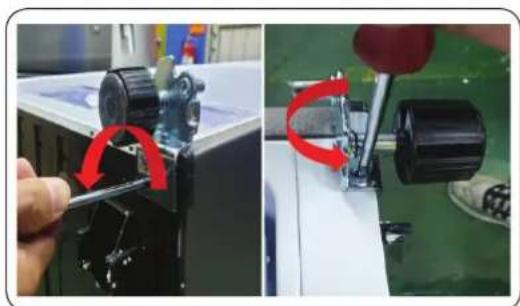

• Entfernen Sie die drei (3) Sechskantschrauben, die das Scharnier halten, mit dem 8 mm-Steckschlüssel oder mit einem Kreuzschlitzschraubendreher.

• Entfernen Sie das andere Scharnier.

• Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

Deutsch
