Produkttyp	Gefrierschrank (vertikal)
Marke	Samsung
Modell	BRB26715CWW
Abmessungen (H x B x T)	1780 x 595 x 675 mm
Nettogewicht	ca. 70 kg
Stromversorgung	220-240 V, 50 Hz
Nettofassungsvermögen	267 L
Kühlsystem	No Frost
Abtauart	Automatisch
Klimaklasse	SN-ST
Hauptfunktionen	Elektronische Temperaturregelung, Türöffnungsalarm
Pflege und Reinigung	Reinigung mit einem weichen Tuch, automatisches Abtauen
Sicherheit	Temperaturalarm, Kindersicherung nicht verfügbar
Ersatzteile und Reparierbarkeit	Vom Benutzer austauschbare Teile: Griffe, Dichtungen, Schubladen, Scharniere. Bei Scharnieren wird ein professioneller Eingriff empfohlen.
Allgemeine Informationen	Bedienungsanleitung verfügbar auf Französisch und in 27 weiteren Sprachen. Modellcode auf dem Barcode-Etikett unten links.

Häufig gestellte Fragen - BRB26715CWW SAMSUNG

Wie ersetze ich den Griff des Gefrierschranks?

Verwenden Sie einen Schlitzschraubendreher, um die Schraubenabdeckungen zu entfernen, dann einen Kreuzschraubendreher, um die Schrauben zu lösen. Montieren Sie den neuen Griff in umgekehrter Reihenfolge. Stellen Sie sicher, dass kein Spalt zwischen Griff und Tür vorhanden ist.

Wie ändere ich die Türöffnungsrichtung?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Griffe, dann die obere Abdeckung. Trennen Sie die Kabel. Entfernen Sie die Scharniere und die Tür. Befolgen Sie das umgekehrte Verfahren, um auf der anderen Seite wieder zu montieren. Der Vorgang erfordert mindestens zwei Personen.

Wie ersetze ich die Türdichtung?

Öffnen Sie die Tür und entfernen Sie die alte Dichtung durch Ausrasten. Befestigen Sie die neue Dichtung durch festes Drücken. Überprüfen Sie, dass kein Spalt vorhanden ist, um Kaltluftlecks zu vermeiden.

Wie entferne ich die Schubladen aus dem Gefrierschrank?

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus. Zum Wiedereinsetzen folgen Sie dem umgekehrten Vorgang und achten Sie darauf, sie richtig in die Schiene einzuführen.

Wie ersetze ich ein Scharnier?

Entfernen Sie zuerst die Türen (schwer, Vorsicht). Verwenden Sie einen Steckschlüssel in 8 mm und 10 mm. Montieren Sie in umgekehrter Reihenfolge. Wir empfehlen, einen professionellen technischen Dienst zu beauftragen.

Welche Teile sind vom Benutzer austauschbar?

Die Griffe (bei einigen Modellen), die Dichtungen, die Schubladen und die Scharniere. Bei Scharnieren ist die Handhabung heikel und kann einen Fachmann erfordern.

Ist es möglich, den Gefrierschrank selbst zu reparieren?

Einige Reparaturen sind möglich (Austausch von Griffen, Dichtungen, Schubladen). Bei Scharnieren oder internen Eingriffen empfiehlt Samsung, einen autorisierten Kundendienst zu kontaktieren, um Schäden oder Verletzungen zu vermeiden.

Welche Werkzeuge werden zum Austausch der Teile benötigt?

Kreuzschlitzschraubendreher, Schlitzschraubendreher, 11-mm-Schlüssel, 10-mm- und 8-mm-Steckschlüssel, 10-mm-Schlüssel für die Scharniere.

Wie reinige ich den Gefrierschrank?

Trennen Sie das Gerät vom Stromnetz. Reinigen Sie das Innere mit einem weichen Tuch und lauwarmem Wasser. Trocknen Sie es gründlich. Für die Außenseite verwenden Sie ein feuchtes Tuch. Vermeiden Sie scheuernde Reinigungsmittel.

Was tun bei einem Temperaturproblem?

Überprüfen Sie, ob die Tür richtig geschlossen ist und die Dichtung in gutem Zustand ist. Stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG BRB26715CWW SAMSUNG

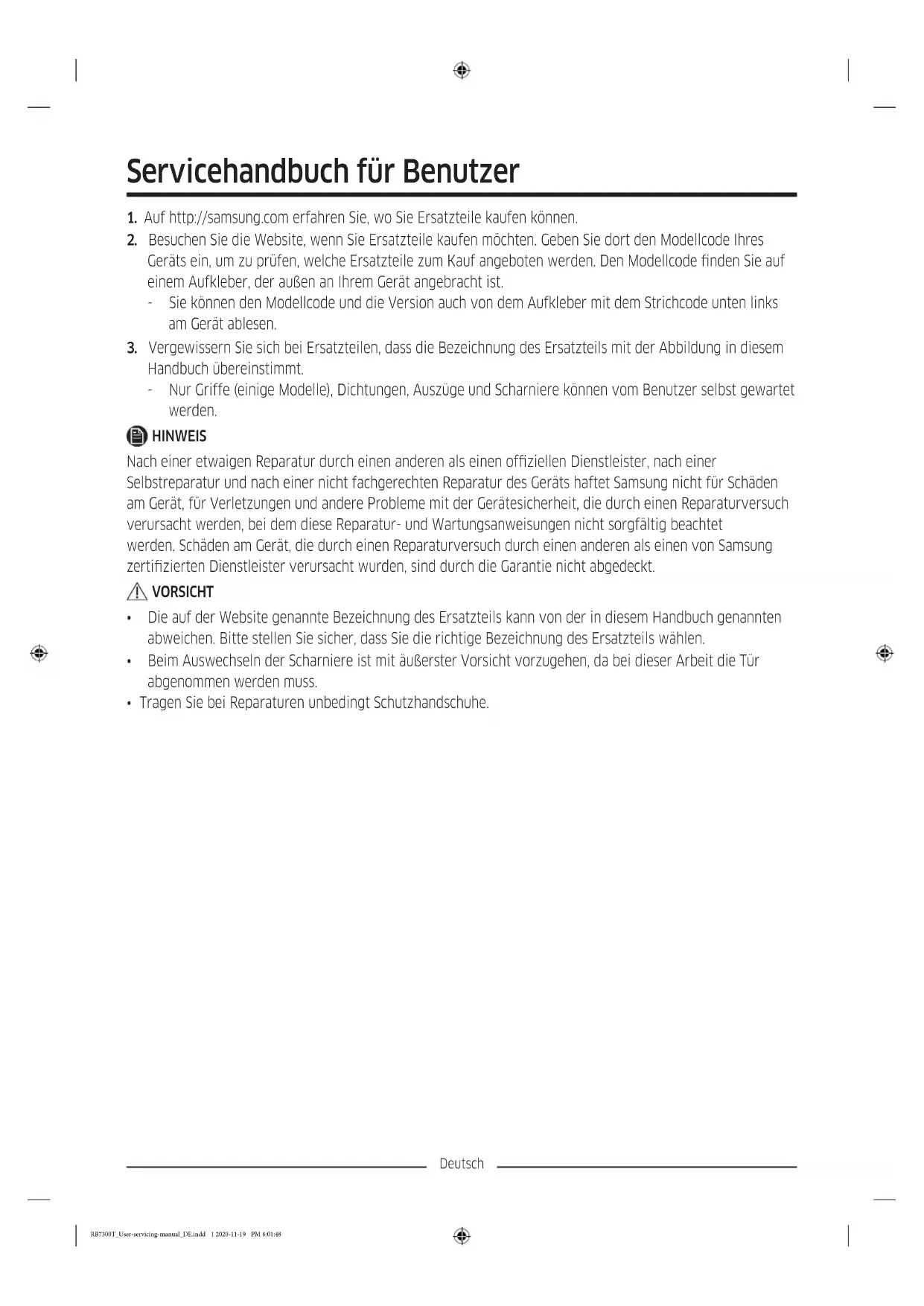

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 02 03 04 05 03 04 06 07

01 Oberes Scharnier 02 Dichtung
03 Auszug 04 Handgriffe (nur bestimmte Modelle)
05 Mittleres Scharnier 06 Strichcode-Aufkleber
07 Unteres Scharnier

Deutsch

Austausch des Handgriffs

Die Modellbezeichnung ist wie folgt aufgebaut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Die Sternchen stehen je nach Modell für etwas anderes.

Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode.

⚠ VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Entfernen Sie mit einem Schlitzschraubendreher die Abdeckkappen der Schrauben.

- Bringen Sie die Schraubenabdeckungen wieder auf den Schraubenlöchern an, nachdem Sie den Griff abgenommen haben.

1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben zu lösen und den Handgriff zu entfernen.

HINWEIS

Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

1. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

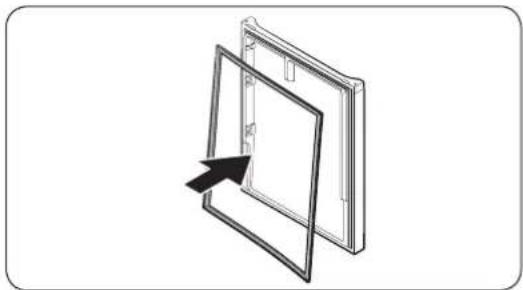

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher 11 mm-Schlüssel

10 mm-Steckschlüssel 8 mm-Steckschlüssel 10 mm-Schlüssel

Deutsch

Wechseln des Türanschlags

HINWEIS

Bei den Modellen mit Griffen müssen Sie zuerst die Seiten der Griffe tauschen. (Detaillierte Informationen finden Sie im Abschnitt „Austausch des Handgriffs (bei Modellen mit Stangengriffen)“.)

1. Entfernen Sie die Schrauben, mit denen die obere Abdeckung (A) befestigt ist, bei geschlossener Tür des Gefrierabteils mit Hilfe eines Kreuzschlitzschraubendrehers.

2. Heben Sie die obere Abdeckung (A) vorsichtig an und legen Sie sie oben auf die Kühl-/Gefrierkombination.

- Seien Sie vorsichtig, wenn Sie die obere Abdeckung (A) anheben. Darunter ist ein Kabel angeschlossen.

1. Entfernen Sie das Kabel und den Kabelverbinder, der sich auf dem Halter unter der oberen Abdeckung befindet.

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

VORSICHT

Achten Sie darauf, nicht zu kräftig an den Verbindern zu ziehen.

1. Trennen Sie den Kabelverbinder (A).

- Dieser Schritt gilt möglicherweise nicht für alle Modelle.

Deutsch

1. Entfernen Sie die Schrauben zur Befestigung des oberen Scharniers (A) mit einem Steckschlüssel (8 mm).

⚠ VORSICHT

Halten Sie die Tür des Kühlabteils fest, damit sie nicht herunterfällt, während Sie die Schrauben entfernen.

1. Öffnen Sie die Tür des Kühlabteils, und heben Sie dann die Tür nach oben aus dem mittleren Scharnier. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Öffnen Sie die Tür des Gefrierabteils und verwenden Sie einen Steckschlüssel (8 mm), um die Schrauben zur Befestigung des unteren Scharniers (A) zu entfernen.

Deutsch

1. Während die Tür des Gefrierabteils auf dem unteren Scharnier (A) aufliegt, ziehen Sie langsam das untere Scharnier (A) aus der Halterung an der Unterseite der Kühl-/Gefrierkombination heraus. Trennen Sie das untere Scharnier (A) von der Tür des Gefrierabteils, nachdem Sie es ausgebaut haben. Ziehen Sie dann die Tür des Gefrierabteils nach unten, um sie vom mittleren Scharnier (B) zu trennen.

⚠ VORSICHT

Halten Sie die Tür des Gefrierabteils fest, damit sie nicht herunterfällt, bevor Sie das mittlere Scharnier (B) ausgebaut haben.

1. Entfernen Sie die Befestigungsschrauben des mittleren Scharniers (A) mit einem Kreuzschlitzschraubendreher und einem Steckschlüssel (10 mm).
2. Nach dem Austausch des oberen, mittleren und/oder unteren Scharniers können Sie sie in umgekehrter Reihenfolge wieder montieren.

! VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
