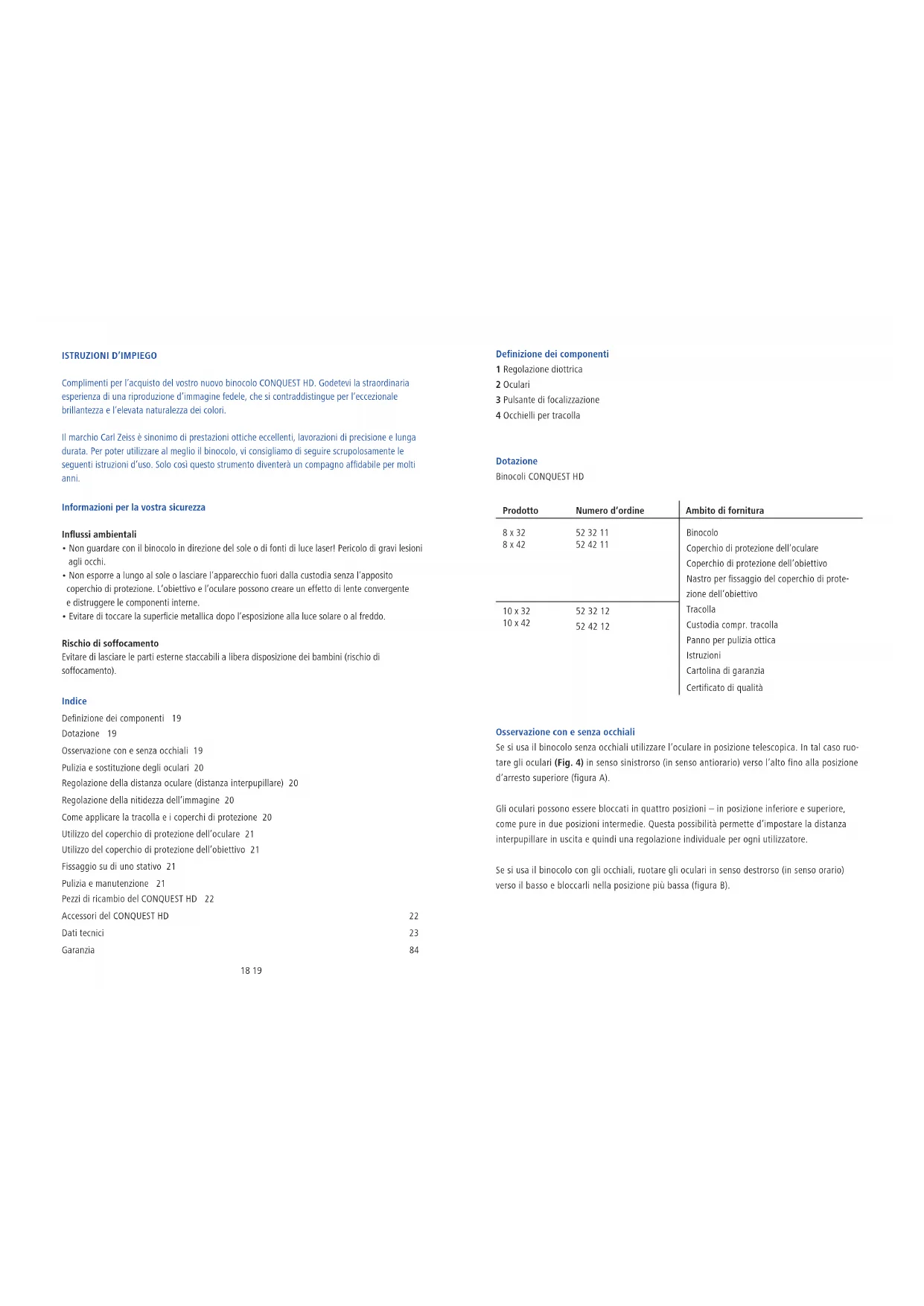

MANUALE UTENTE Conquest HD 10x32 ZEISS

Complimenti per l'acquisto del vostro nuovo binocolo CONQUEST HD. Godeviti la straordinaria espersienza di una coproduzione d'immagine fedele, che si contrad啸lingue per l'eccezionale brillantezza e l'elevata naturalezza dei colori.

Il marchio Carlo Zeiss è sinonimo di prestazioni ottiche eccelleni, lavorazioni di precisione e lunga durata. Per poter utilizzato al meglio il binocolo, vi consigliamo di seguire scrupulosamente le seguenti istruzioni d'uso. Soloosi甚么 strumento diventerà un compnago affidabile per molti anni.

Informazioni per la vostra sicurezza

Influssi ambientali

• Non guardare con il binocolo in direzione del sole o di fonti di luce laser! Pericolò di gravi lesioni agli occhi.
• Non esporre a lungo al sole o lasciare l'appareccchio fuori alla custodia senza l'apposto coperchio di protezione. L'obiettivo e l'oculare posso create un effetto di lente convergente e distruggere le componenti interne.
• Evitare di toccare la superficie metallica dopo l'esposizione alla luce solare o al freddo.

Rischio di soffocamento

Evitare di lasciare le parti esterne staccabili a libera disposizione dei bambini (rischio di soffocamento).

#

Definizione dei componenti 19

Dotazione 19

Osservazione con e senza occhiali 19

Pulizia e sostituzione degli oculari 20

Regolazione della distanza oculare (distanza interpupillare) 20

Regolazione della nitidezza dell'immagine 20

Come applicare la tracolla e i coperchi di protezione 20

Utilizzo del coperchio di protezione dell'oculare 21

Utilizzo del copercchio di protezione dell'obiettivo 21

Fissaggio su di uno stativo 21

Pulizia e manutenzione 21

Pezdi ricambidel CONQUEST HD 22

Accessori del CONQUEST HD

22

Dali tecnici

23

Garanzia

84

Definizione dei componenti

1 Regolazione diottrica
2 Oculari
3 Pulsante di focalizzazione
4 Occhielli per tracolla

Dotazione

Binocoli CONQUEST HD

Produotto	Numero d'ordine	Ambito di fornitura
8 x 32	52 32 11	Binocolo
8 x 42	52 42 11	Coperchio di protezione dell'oculare
		Coperchio di protezione dell'obiettivo
		Nastro per fissaggio del coperchio di protezione dell'obiettivo
10 x 32	52 32 12	Tracolla
10 x 42	52 42 12	Custodia compr. tracolla
		Panno per pulizia ottica
		Istruzioni
		Cartolina di garanzia
		Certificato di qualità

Osservazione con e sanza occhiali

Se si usa il binocolo perché occhiali utilizzare l'oculare in posizione telescopia. In tal caso ruotare gli oculari (Fig. 4) in senso sinistrorso (in senso antiorario) verso l'alto sono alla posizione d'arresto superiore (figura A).

Gli oculari possono essere bloccati in quattro posizioni - in posizione inferiore e superiore, come pure in due positizioni intermediè. Questa possibilità permette d'impostare la distanza interpupillare in uscita e quindi una regolazione individuale per agli utilizzatore.

Se si usa il binocolo con gli occhiali, ruotare gli oculari in senso destrorso (in senso orario) versus il basso e bloccarli nella posizione più Bassa (figura B).

Pulizia e sostituzione degli oculari

Gli oculari (l'intero gruppo) possono essere svitati dal binocolo per la sostituzione o la pulizia.

In tale evenienza ruotare verso l'alto l'oculare (Fig. 1/2) sino a battuta e poi svitarlo completa-mente alla filettatura sempre nella stesso senso di rotazione. Dopo la pulizia o la sostituzione ruotare l'oculare (in senso orario) sino a battuta nella taccà più bassa. Infine insere il gruppo sul binocolo e poi, sempre con rotazione destrorsa, avviterate e serrare a fondo, sino a battuta.

Regolazione della distance oculare (distance interpupillare)

Le due metà del binocolo vengono regolate tra loro mediatinge oscillazione attorno all'asse centrale in modo che risulti un'imagine circolare in caso d'osservazione con entrambi gli occhi.

Regolazione della nitidezza dell'immagine

Il binocolo presenta unsystemadi messaafuococon pulsante di focalizzazione (Fig.1/3) e una regolazione diottrica (Fig.1/1).Per la regolazione della messa a fuoco,chiudere l'occhio destro ed impostare con il pulsante di focalizzazione (Fig. 1/3) l'imagine nella meta sinistra del binocolo.Succesivamente chiudere Iocchio sinistroe-se necessario-aggiustare la nitidezza della metadestra del binocolo con la regolazione diottrica (Fig.1/1).

La regolazione diottrica preve de una scala contraddistinta dai segni ^+ e - e ha un punto d'indice come punto di riferimento (regolazione diottrica per i diversi utilizzatori).

Nota: per la regolazione della nitidezza delle due immagini usare sempre lo stesso oggetto! Per la regolazione della nitidezza alle diverse distance basta azionare il pulsante di focalizzazione (Fig. 1/3).

Come applicare la tracolla e i coperchi di protezione

La confezione comprende la tracolla, il coperchio di protezione dell'oculare e il coperchio di protezione dell'obiettivo i quali vengono fissati, come illustrato nelle Fig. 2 + 3 + 5 ,agli occhielli presenti sul binocolo o con la tracolla al binocolo.

Il nastro del coperchio di protezione dell'obiettivo va applicato direttamente (a scelta a destra o a sinistra) sul coperchio di protezione dell'obiettivo. Per fissarlo all'apparecchio utilizzato a scelta la tracolla o uno dei due occhielli della tracolla.

Nota: far passare la tracolla attraverso i due occhielli sul coperchio di protezione dell'oculare. Prima di applicare la tracolla come illustrato nella Fig. 3, regolare la tracolla alla lunghezza

desiderata tirandola o allentandola a piacere.

Procedere sul lato opposito rispettoando la stessa sequenza. Se lo si desidera infrilare il coperchio di protezione dell'oculare solamente su di un lato, in base alle proprie necessità.

Utilizzato del coperchio di protezione dell'oculare

Il coperchio di protezione dell'oculare va tenuto sulle mascherine. Prima di utilizzare il binocolo tagliere il coperchio di protezione dell'oculare con gli indici.

Utilizzo del coperchio di protezione dell'obiettivo

Il coperchio di protezione dell'obiettivo va tenuto sull'obiettivo. Prima di utilizzare il binocolo tagliere il coperchio di protezione dell'obiettivo con gli indici.

Fissaggio ad uno stativo

I binocoli della series CONQUEST HD possono essere fissati a qualunque stativo fotografico presente sul mercato grazie all'adattatore universale.

I numero d'ordine degli stativi Carlo Zeiss e dell'adattatore per stativo per binocoli Binofix sono riportati nel capitolo Accessori del CONQUEST HD.

Pulizia e manutenzione

Il binocolo è trattato con il rivestimento Carl Zeiss LotoTec. L'efficace stralo protettivo sulle superfici delle lenti riduce notevolmente le possibilità della lente di sporcarsi grazie ad una superficie particolarmente liscia e al consequencese forte effetto antiaderente. Tutti i tipi d'imparità aderiscono meno facilitamente ed è più facile rimuoverli rapidamente, con semplicità e alla lasciare striature. Il rivestimento LotoTec è resistente e antiabrasivo.

Per pulire la superficie delle lenti consigliamo l'uso dell'apposto panno per pulizia di strumenti ottici Carl Zeiss accluso, utile per rimuovere ancche le traccé di grasso, le impronte di dità e lo sporco senza fatica eenza lasciare striature. Non pulire strofinando grosse particelle di sporc (ad es. di sabbia) sulle lenti ma soffiarle via oppure eliminare con un pennello. Altri tessuti provenienti da capi d'abbligiamento o fazzoletti possono graffiare la lente e caricarla statically.

Consiglio di pulire regolamente le superfici delle lenti. Le trace di sporco, specialmente di grasso o le imprime delle dita, possono intaccare la superficie delle lenti con il passare del tempo. Per prevenir eventuali formazioni di lunghi sull'ottica, possibili soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto ed una buona ventilazione costante delle superfici esterne delle lenti.

Pezzi di ricambio del CONQUEST HD

In caso di necessità di pezioni di ricambio del binocolo come ad esempio i coperchi di protezione rivolgersi al proprio rivenditore specializzato, alla rappresentanza del paese in questione o al nostro servizio clienti.

Siamo a disposizione per richieste Telefoniche al servizio clienti dal lunedi al venerdi龄 8 alle 18 (CET).

Tel.: [phone]

Fax:[phone]

Accessor del CONQUEST HD

Tracolla Air Cell Komfort 529113

Set stativo in alluminio compr. testa video e tracolla 00 00 00-1778-480

Set stativo in carbonio compr. testa video e tracolla 00 00 00-1793-996

Adattatore per stativo per binocolo Binofix 528387

Attacco per ingrandimento 3 x12 Mono 52 20 12

Adattatore per CONQUEST HD 528377

Accessori non compresi nella dotazione!

Dati tecnici		8 x 32 10 x 3	28 x 42 10 x 42
Ingrandimento 8 10 8 10
Diametro obiettivo	(mm)	32	32	42	42
Diametro pupilla uscita	(mm)	4,0	3,2	5,25	4,2
Valore crepuscolare		16,0	17,9	18,3	20,5
Campo visivo	(m/1000 m)	140	118	128	115
Angolo di visione soggettivo	(°)	64	68	59	66
Limite messa a fuoco	(m)	1,5	1,5	2,0	2,0
Campo regolazione diottrica	(dpt)	+/-4 dpt.
Distanza interpupillare	(mm)	16		18
Distanza interpupillare		54-74
Tipo d'obiettivo		HD-Typ
Sistema prismatico		Schmidt-Pechan
Trattamento		LotuTec®/T*
Bustina azoto		Si
Impermeabilità	(mbar)	400
Temperatura di funzionamento	(℃)	-30/+63
Lunghezza	(mm)	132		150
Larghezza con distance interpupillare di 65 mm	(mm)	118		120
Peso	(g)	630		795
