BEDIENUNGSANLEITUNG Conquest HD 10x32 ZEISS

Will gratification, ilu zu ihremien konduSTI (Hd Tegrals. GenieSe Se das eickruckwelle Erleihns naturengter Biuldendigbeige, das sich durch Ilirn und hohe Farinste auechreite.

Die Produkte der Marke Car Zess sind geprägt durch hervorragende optische Leistungen.
prämie Verarbeitung und lunge lebenslaufende Blitte beschlossen. Die folgende Gebrauchnahme, damit sie Ihr Produkt optimal nutten kamen und es ihren über die Jahre ein zuverflüssiger Begleiter wird.

Informationen fur ihre Sicherheit

Umwelteinfusse

• Schauen Sie keineckals mit dem Femslas in die Sonne oder in Laserichtquellen, die hinae er serehmeauusdienstungen fohlen.
• Setteln das Dicht nicht ohne Schutzdecke langle Zeit der Sonne aus. Das Objekt und das Ölfristen kripen via ein Bärosen von zuerwer, und einen Lianapee Rattelle zehnzeit
• vermeilen See Berhunungen der Metallabflächen nach Sonnenentwicklung oder Kalte

Verschluckungsgefahr

Lassen Sie die abnehmbraren AuBenteile nicht in die Hande von Kindern geraten

(Werschluckungsgelahrt)

Inhaltsverzeichnis

Bezeichnung der B
Lielkeumlang

Bebarnten mit und ohne Brille 1

Reinigen und Wechseln der Augenmischeln 2
Anpassen an den Augenabstand (Pupillendistan) 2
Biltscharlc onsellen 2
Anbringen des Tragehandes und der Schutzkappen 2
Gebrauch des Okularschutzdeckels 3
Gebrauch des Objektivschutzdecke 3
Behestigung auf einen Stat: 3
Pflege und Wartung 3
Ersatthie fR CONQUSTH 4
Zuehor KI CONQUEST HD
Technische Daten 5

Garantie

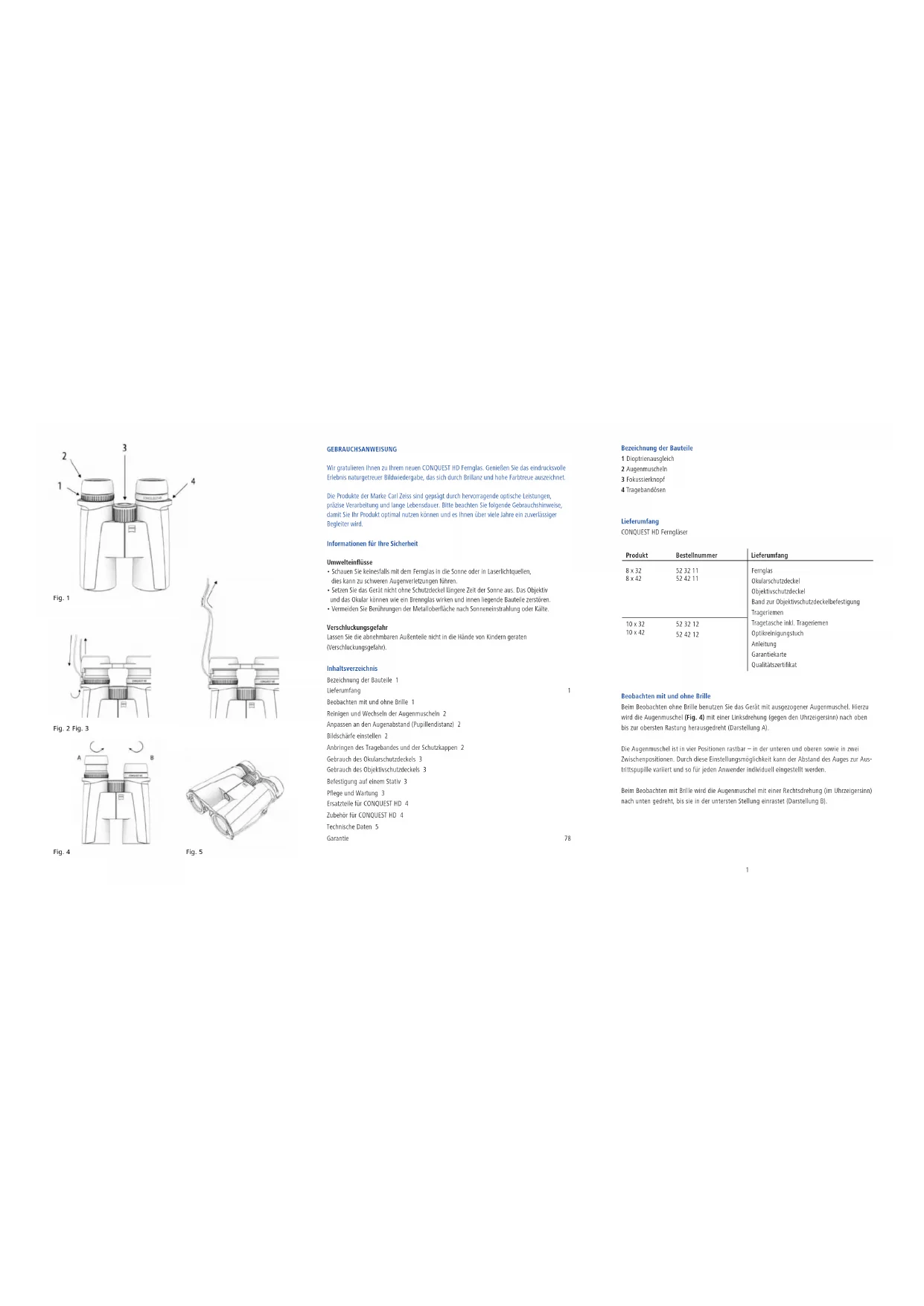

Bezeichnung der Bauteile

1 Cioptrienausgeich
2 Augenmuscheln
3 Fokussierkrop
4Tragebandisen

Lieferumfang

CONQUEST HD Femglaser

Produkt	Bestellnummer	Lieferumfang
8x32	52 32 11	Fenglas
8x42	52 42 11	Oklanschutzdeckel
		Objektivschutzdeckel
		Band zur Objektivschutzdeckelbefestigung
		Tragerieman
10x32	52 32 12	Iragetasche mki. Tragerieman
10x42	52 42 12	Optikreinigungstuch
		Anleitung
		Garantiekarte
		Qualitätsentifikat

Bepachtien mit und abre Brille

Beim Beobachten ohne Brille benutzt sie das Gorbil mit ausgezogenen Augensmisch. Herz zu die Augensmisch (Fig. 4) mit einer Linkdschreibung (gegen den Uhrzeitgern) nach aber bis zur obersten Rüstung hinausgedracht (Darstellung A).

Die Augenmusschl ist in vier Positionen nachbar - in der unteren und oberen sowie in zwei Zwischenpositionen. Durch diese Einstellungsmöglichkeit kann der Abstand des Auges zur Austrittspäufe verteil und so für jeder Anwender individualen eingestellt werden.

Beim Beobachten mit Brille wird die Augenschau mit einer Rechtsreihung (im Unutzergesinn) nach ante genendet, bis sie in der unterstlichen Steiligung einnestet (Darstellung 8).

Reinigen und Wechseln der Augenmuscheln

Die Augemuscheln (komplette Baugruppe) konnen zum Austausch oder zur Reinigung vom Fernglas abgeschraubt werden.

Dazu wird die Augenmuschel (Fig. 1/2) bis zum Anschlag nach oben herausgedreht und im gleichen Drehsinn weiter über ein Gewinde ganz abgeschraubt. Nach Reinigung oder Austausch wird die Augenmuschel durch Rechtsdrehung (im Uhrzeigersinn) bis zum Anschlag in die unterste Raststufe gedrecht. AnschlieBend wird die Augenmuschel auf das Fernglas aufgesteckt und dann ebenfalls durch Rechtsdrehung bis zum Anschlag aufgeschraubt und angezogen.

Anpassen an den Augenabstand (Pupillendistan)

Durch Knicken der Fernglashäften um die Mittelachse wird der Augenabstand so eingestellt, dass sich beim Beobachten mit beiden Augen ein kreisrundes Bild ergibt.

Bildschärfe einstellen

Das Fernglas hat einen Fokussierknopf (Fig. 1/3) und einen Dioptrianausgleich (Fig. 1/1). Zum Einstellen schlieben Sie das rechte Auge und stellen Sie mit dem Fokussierknopf (Fig. 1/3) das Bild in der linken Fernglashalte scharf ein. Danach das linke Auge schlieben und -falls erforderlich - die Bildscharfe der rechten Fernglashalte mit dem Dioptrianausgleich (Fig. 1/1) nachstellen.

Die Dioptrieneinstellung ist mit einer Skala mit den Zeichen n + ^n und n - ^n versehen und hat einen Indexpunkt als Anhaltspunkt (Einstellung des Dioptrienausgleichs für verschiedene Anwender).

Hinweis: Verwenden Sie immer das gleiche Object, um bereits Bilder scharf einzustellen! Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch der Fokussierknopf (Fig. 1/3) zu betatigen.

Anbringen des Tragebandes und der Schutzdeckel

Das Trageband, der Okularschutzdeckel und die Objektivschutzdeckel befinden sich in der Verpackung. Diese werden, wie in den Fig. 2 + 3 + 5 dargestellt, an den Tragebandosen bzw. mit dem Trageband am Fernglas befestigt.

Das Band für den Objektivschutzdeckel ist direkt (wahlweise rechts oder links) am Objektivschutzdeckel anzubringen. Zum Befestigen am Gerät nutzen Sie wahlweise den Trageriemen oder eine der beiden Tragebandosen.

Hinweis: Durch die Ösen an dem Okularschutzdeckel das Trageband nur einfach durchführen.

Bevor das Trageband, wie in Fig. 3 dargestellt, angebracht wird, sollte die Bandlänge auf die gewünschte Länge durch Nachführren oder Nachlassen des Bandes eingestellt werden. Auf der gegenüber liegenden Seite verfahren Sieitte in der gleichen Reihenfolge. Nach eigenen Ermessen konnen Sie den Okularschutzdeckel auch nur auf einer Seite einfadeln.

Gebrauch des Okularschutzdeckels

Der Okularschutzdeckel wird auf den Augenmuscheln gehalten. Vor Gebrauch des Fernglases wird der Okularschutzdeckel mit den Zeigefingern abgestreift.

Gebrauch des Objektivschutzdeckels

Der Objektivschutzdeckel wird im Objektiv gehalten. Vor Gebrauch des Fernglases wird der Objektivschutzdeckel mit den Zeigefingern abgestreift.

Befestigung auf einem Stativ

Die Ferngläser der CONQUEST HD Reihe können zusammen mit dem universalen Carl Zeiss Fernglas-Stativadapter auf jedem handelsüblichen Fotostativ befestigt werden.

Die Bestellnummern von Carl Zeiss Stativen und des Fernglas-Stativadapters Binofix entnehmer Sie dem Kapitel „Zubehör für CONQUEST HD".

Pflege und Wartung

Das Fernglas ist mit der Carl Zeiss LotuTc Beschichtung versehen. Die wirkungsvolle Schutzschicht fur die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonders gratte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreinigungen haften weniger an und lessen sich Schnell, kein und schlierenfrei entfern. Dabei ist die LotuTc Beschichtung wichtstandfähig und abriebfest.

Zur Reinigung der Linsenoberfläche empfehlen wir das beiliegende Carl Zeiss Optikreinigungstuch. Auch Fett, Fingerabdrücke und Schmutz können Sie damit mühelos und schlierenfrei entfern. Grobe Schmutzteilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfern. Andere Textilien wie Kleidungsstücke oder Taschentücher können ihre Linse verkratzen und statisch aufladen.

Wir empfehlen eine regelmäßige Reinigung der Linsenflächen. Verschmutzungen, insbesondere Fett oder Fingerabdrücke, können nach einiger Zeit die Linsenoberflächen angereiben. Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilf eine trockene Lagerung und stets gute Belütfung der äußerten Linsenflächen.

Ersatzteile für CONQUEST HD

Falls Sie Ersatzteile für Ihr Fernglas benötig den solten, wie z. B. Schutzdeckel, wenden Sie sich

bitten an Ihren Fachhandler, die Landesvertretung oder unseren Kundendienst.

Für telefonische Kundendienstanfragen stehen wir ihren fremnigen Montag bis Freitag von 8 bis 18

Uhr (MEZ) zur Verfügung.

Tel.: [phone]

Fax:[phone]

Zubehör für CONQUEST HD

Air-Cell-Komfort-Trageriemen 529113

Alu-Stativset inkl. Videokopf und Traceband 00 00 00-1778-480

Carbon-Stativset inkl. Videokopf und Trageband 00 00 00-1793-996

Binofix-Fernglas-Stativadapter 528387

Vergroerungsvorsatz 3 x 12 Mono 52 20 12

Adapterfur CONQUEST HD 528377

Zubehor ist nicht im Lieferumfang enthalten.

Technische Daten
		8 x 32	10 x 32	8 x 42	10 x 42
Vergütung 8 10 8 10
Objektivdurchmesser (mm) 32 32 42	42
Ausrittspulipennurdurchmesser	(mm)	4,0	3,2	5,25	4,2
Daimmerungszahl		16,0	17,9	18,3	20,5
Sehfeld	(m/1000 m)	140	118	128	115
Subjüter Vehnmittel	(°)	64	68	59	66
Nahinszellgrenze	(m)	1,5	1,5	2,0	2,0
Diplienverstellbereich	(dpt)	+/-4 dpt.
Ausrittspulipennabstand	(mm)	16		18
Pupillendistanz	(mm)	54-74
Objektivtyp		HD-Typ
Prismensystem		Schmidt-PeChan
Vergütung		LotuTe®T*
Stickstofffulung		Ja
Wasserdichtkeit	(mbar)	400
Funktionstemperatur	(℃)	-30/+63
Länge	(mm)	132		150
Briebe bei einer Augenweite von 65 mm	(mm)	118		120
Gewicht	(g)	630		795

INSTRUCTIONS FOR USE

Tillbehör für CONQUEST HD

Air Cell Komfort barrem 52 91 13

Selbstständige Garantie für Ferngläser, Spektive und Zielfernrohr

Der Name Carl Zeiss stets for ein zuverlssig hohes Qualitätsniveau. Deshalb gewahren wir als Hersteller - unabhängig von den Gewährleistungsverpflichtungen des Verkaufers gegenüber dem Kunden - für diese Produkt von Carl Zeiss eine Garantie von 10 Jahren in folgenden Umfang:

• Bei Mängeln, die auf Material- oder Verarbeitungsfehlern berufen, tragen wir für 10 Jahre nach dem Kauf (Kaufdatum) die Kosten für Arbeit und Materialien. Wir behalten uns vor, nach eigenen Ermessen mangelhafte Produkte zu reparieren, defekte Teile auszuteichen oder das Produkt durch ein gleichwertiges, mangelfreies Produkt zu ersetzen. Darüber hinausgehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Garantie, sind ausgeschlossen.
• Ein Anspruch auf Garantieleistungen besteht nicht, wenn ein Mangel auf unsachgemäß Gebrauch zusukführten ist oder wenn Fremdzubehör verwendet wird.
  Die Garantie entfalln nach Eingriffen und Reparaturen, die nicht durch einen von uns autorisierten Servicdienst durchgehufrt werden. Fur VerschleiBteile wie Trageriemen, Schutzkappen, Gummarmierung, Kunststoffeile u. ä. gewahren wir Garantie im Rahmen der gesetzlichen Gewährleistungsbestimmungen.
• Weitergehende Ansprüche der Garantieleistung, ob aus Vertrag oder Gesetz, sind ausgeschlossen, insbesondere Ansprüche auf Ersatz von solchen Schäden, die nicht an der Ware selbst entstanden sind (mittelbare Schäden). Dies gilt nicht, sowie in Fällen des Vorsatzes oder der groben Fährlichkeit kraft Gesetzes zwingend gehaftet wird.

• Zeit gleich ihre Garantiekarte sichern! Für die schnelle Online-Registrarung steht Ihnen auf unserer Website www.zeiss.de/sportsoptics ein entsprechendes Formular zur Verflügung. ALTERNATIV können Sie uns dieVBbereitefte Rückartwortkarte (im Anhang dieser Broschüre) vollständig ausgefüllt über den Postweg einsenden. NachRegistrarung erhalten Sie eine personliche Garantiekarte im praktischen Scheckkartenformat.itte berücksichtigten Si hierfür eine Bearbeitungszeit von 4 bis 6 Wcien! Wenn von Ihnen ein Service gewunscht wird, ist diese Karte stets mit dem Gerat einzuschicken. Ohne diese Karte konnen wir leider keine Garantieleistungen erbringen.Wir empfehlen, Gerate immer in der Originalverpackung uber einen autorisierten ZEISS Handler einzusenden.

• Es gilt das Recht der Bundesrepublik Deutschland. Gerichtsstand bei Kaufleuten ist Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Gruppe

Gloelstraße 3-5

D-35576 Wetzlar

Kundenservice Sports Optics in Deutschland durch:

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Gruppe

Kundenservice

Gloelstraße 3-5

D-35576 Wetzlar

Tel.: [phone]

Fax: [phone]

Carl Zeiss
Sports Optics GmbH
Carl Zeiss Gruppe
Produktmanagement
Gloelstraße 3-5
D-35576 Wetzlar
