| Tipo di prodotto | Ventilatore professionale per asciugatura |
| Marca | Kärcher |
| Modello | AB 20 Ec |
| Utilizzo previsto | Asciugatura di pavimenti, pareti, soffitti e tappeti/moquette puliti con acqua |
| Dimensioni (L x P x A) | 376 x 353 x 370 mm |
| Peso | 7,1 kg |
| Tensione | 220-240 V |
| Frequenza | 50 Hz |
| Fase | 1~ |
| Potenza | 120 W |
| Portata d'aria max. | 1200 m³/h |
| Velocità di rotazione | 1450 min⁻¹ |
| Velocità del flusso | 12 m/s |
| Livello di pressione acustica | 67 dB(A) |
| Lunghezza del cavo | 7,5 m |
| Tipo di cavo | H05RN-F 3x0,75 mm² |
| Materiali | Plastica, gomma |
| Funzioni | 3 velocità regolabili (min, media, max) |
| Sicurezza | Interruttore principale, protezione contro elettrocuzione, arresto automatico in caso di guasto |
| Manutenzione | Pulire regolarmente la griglia del ventilatore; verificare lo stato del cavo; manutenzione presso centro assistenza autorizzato |
| Pezzi di ricambio e riparabilità | Pezzi di ricambio originali disponibili su www.kaercher.com |
| Garanzia | Secondo le condizioni del paese, copre i difetti di materiale e di fabbricazione |
| Omologazioni | CE, conformità alle norme EN |
Domande frequenti - AB 20 Ec Kärcher
Domande degli utenti su AB 20 Ec Kärcher
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale AB 20 Ec - Kärcher e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AB 20 Ec del marchio Kärcher.
MANUALE UTENTE AB 20 Ec Kärcher
Avvertenze generali 14
Impiego conforme alle disposizioni . . . 14
Tutela dell'ambiente ..... 15
Accessori e ricambi....15
Simboli riportati sull'apparecchio....15
Livelli di pericolo ..... 15
Avvertenze di sicurezza ..... 15
Descrizione dell'apparecchio ..... 16
Comando....16
Trasporto....17
Stoccaggio 17
Cura e manutenzione ..... 17
Guida alla risoluzione dei guasti ..... 17
Garanzia 17
Dati tecnici....18
Dichiarazione di conformità UE.....18
Avvertenze generali
Prima di utilizzare l'apparec- chio per la prima volta leggere
e rispettare il manuale d'uso originale. Conservare il manuale d'uso originale per un uso futuro o per un successivo proprietario.
- In caso di mancata osservanza del manuale d'uso e delle avvertenze di sicurezza possono derivare danni all'apparecchio e pericoli per l'operatore e per altre persone.
- Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.
- Disimballare il contenuto della confezione e controllare l'eventuale mancanza di accessori o danni.
Impiego conforme alle disposizioni
- Questo ventilatore è indicato per l'asciugatura di pavimenti, pareti e soffitti nonché di tappeti e moquette puliti a umido.
- Questo apparecchio è destinato esclusivamente all'uso commerciale.
Ogni altro utilizzo è considerato non conforme alle disposizioni. Il produttore non risponde per danni da ciò risultanti e sarà l'utilizzatore ad assumersi qualsiasi relativo rischio.

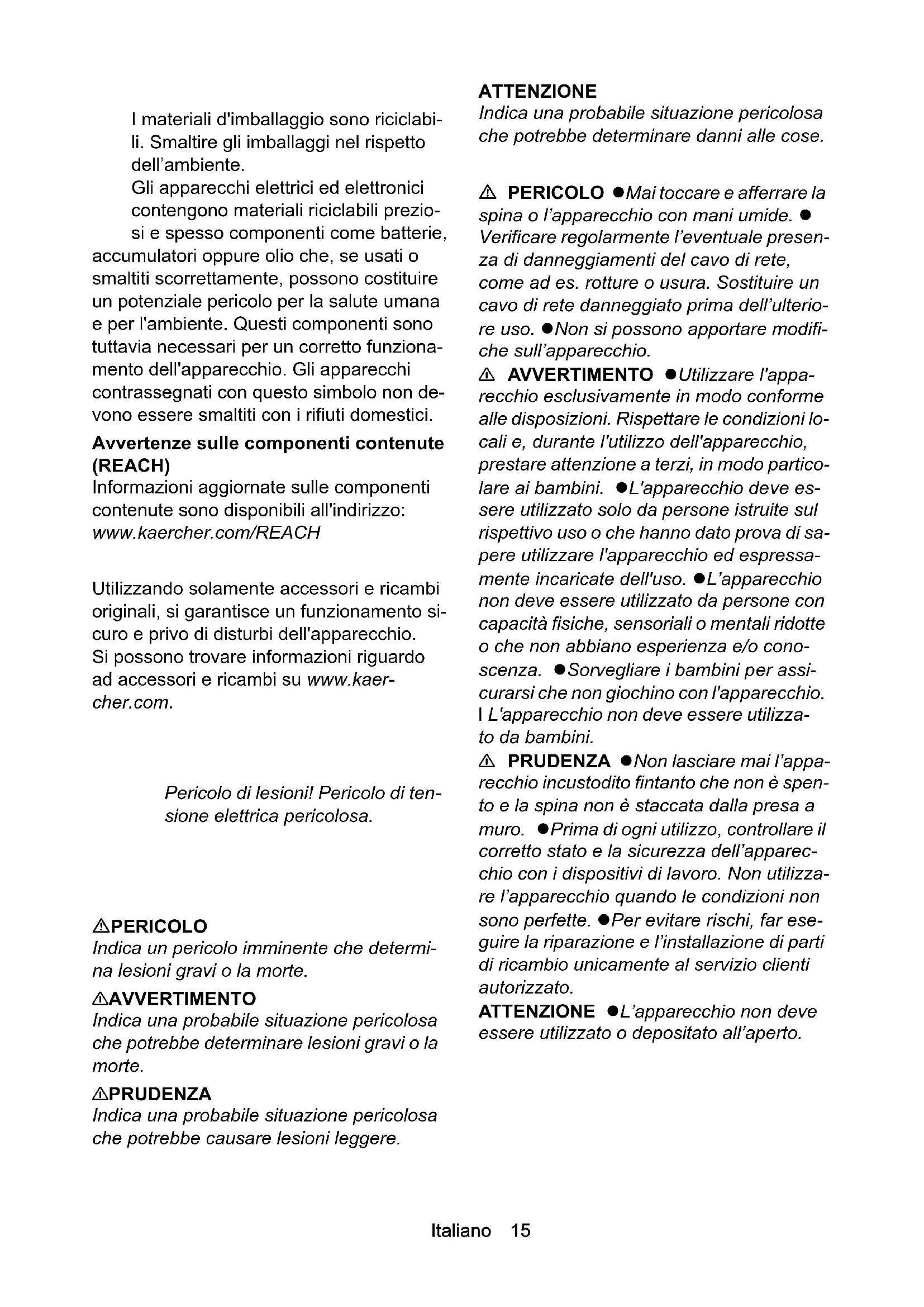

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.
Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.
Avvertenze sulle componenti contenute (REACH)
Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH
Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer-cher.com.
Pericolo di lesioni! Pericolo di tensione elettrica pericolosa.
⚠PERICOLO
Indica un pericolo imminente che determina lesioni gravi o la morte.
⚠AVVERTIMENTO
Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.
⚠PRUDENZA
Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.
⚠️ PERICOLO ● Mai toccare e afferrare la spina o l'apparecchio con mani umide. ● Verificare regolarmente l'eventuale presenza di danneggiamenti del cavo di rete, come ad es. rotture o usura. Sostituire un cavo di rete danneggiato prima dell'ulteriore uso. ● Non si possono apportare modifiche sull'apparecchio.
⚠ AVVERTIMENTO ●Utilizzare l'apparecchio esclusivamente in modo conforme alle disposizioni. Rispettare le condizioni locali e, durante l'utilizzo dell'apparecchio, prestare attenzione a terzi, in modo particolare ai bambini. ●L'apparecchio deve essere utilizzato solo da persone istruite sul rispettivo uso o che hanno dato prova di sapere utilizzare l'apparecchio ed espressamente incaricate dell'uso. ●L'apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza e/o conoscenza. ●Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. I L'apparecchio non deve essere utilizzato da bambini.
⚠ PRUDENZA ●Non lasciare mai l'apparecchio incustodito fintanto che non è spento e la spina non è staccata dalla presa a muro. ●Prima di ogni utilizzo, controllare il corretto stato e la sicurezza dell'apparecchio con i dispositivi di lavoro. Non utilizzare l'apparecchio quando le condizioni non sono perfette. ●Per evitare rischi, far eseguire la riparazione e l'installazione di parti di ricambio unicamente al servizio clienti autorizzato.
ATTENZIONE ●L'apparecchio non deve essere utilizzato o depositato all'aperto.
Descrizione dell'apparecchio
①Maniglia di trasporto
②Interruttore dell'apparecchio
③ Custodia dell'apparecchio
④ Custodia cavo
⑤Griglia del ventilatore sull'uscita d'aria
⑥ Uscita d'aria
⑦Piedino pieghevole
⑧Piedino di gomma
⑨Entrata d'aria
⑩ Targhetta del modello
⑪ Cavo di rete
Comando
⚠PERICOLO
Vortice di gas e polveri
Pericolo di incendio e di esplosione
Non utilizzare l'apparecchio vicino a gas e polveri esplosive.
⚠PERICOLO
Avvelenamento da gas combusto
Il gas combusto aspirato inquina l'ambiente circostante.
Non utilizzare l'apparecchio vicino a fiamme libere.
Evitare le emissioni di gas di scarico vicino all'entrata d'aria.
⚠AVVERTIMENTO
Lesioni da forte effetto aspirante
L'apparecchio genera un forte effetto aspirante sull'entrata d'aria, con cui possono essere aspirati oggetti, capi di abbigliamento o capelli.
Tenere la distanza dall'entrata d'aria.
⚠AVVERTIMENTO
Lesioni da forte flusso d'aria.
L'apparecchio genera un forte flusso d'aria sull'uscita d'aria, con cui possono essere proiettati oggetti aspirati, per effetto della forza centrifuga, ad alta velocità.
Tenere la distanza dall'uscita d'aria.
Nota
Adottare misure idonee per evitare sposta- menti dell'apparecchio su pavimenti lisci.
Nota
Prestare attenzione durante l'installazione dell'apparecchio affinché le griglie del ventilatore rimangano libere.
- Possibilmente aprire porte e finestre per migliorare la ventilazione.
Installazione e allineamento dell'apparecchio
-
Installare l'apparecchio su suolo piano in modo che sia stabile e allinearlo.
-
Se necessario, aprire il piedino pieghevole.
Interruttore dell'apparecchio
| OFF Off | |
| 3 Potenza massima | |
| 2 Potenza media | |
| 1 Potenza minima | |
Accensione dell'apparecchio
- Inserire la spina.
- Accendere l'apparecchio.
Asciugatura
- Eseguire l'asciugatura.
Spegnimento dell'apparecchio
- Spegnere l'apparecchio.
- Togliere la spina.
Trasporto
⚠PRUDENZA
Mancata osservanza del peso
Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.
- Avvolgere il cavo di rete attorno alla custodia cavo.
- Tirare l'apparecchio con la maniglia.
- Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
Stoccaggio
⚠PRUDENZA
Mancata osservanza del peso
Pericolo di lesioni e di danneggiamento Nello stoccaggio, osservare il peso dell'apparecchio. Utilizzare l'apparecchio solo all'interno.
Cura e manutenzione
⚠PERICOLO
Pericolo di scossa elettrica
Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Staccare la spina.
⚠PRUDENZA
L'apparecchio non ha smesso di girare
Lesioni da ventilatore ancora in moto Prima di eseguire lavori di manutenzione e riparazione, attendere finché il ventilatore non è completamente fermo.
- Verificare quotidianamente la presenza di sporcizia sulla griglia del ventilatore ed eventualmente pulirla.
- Pulire regolarmente la superficie dell'apparecchio con un panno umido.
Guida alla risoluzione dei guasti
⚠PERICOLO
Pericolo di scossa elettrica
Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Staccare la spina.
⚠️PRUDENZA
L'apparecchio non ha smesso di girare
Lesioni da ventilatore ancora in moto Prima di eseguire lavori di manutenzione e riparazione, attendere finché il ventilatore non è completamente fermo.
Il ventilatore non funziona
- Controllare la presa e il fusibile dell'alimentazione di corrente.
- Controllare il cavo di alimentazione e la spina dell'apparecchio.
- Accendere l'apparecchio.
Servizio clienti
Se non è possibile riparare il guasto occorre far controllare l'apparecchio dal servizio clienti.
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)
Dati tecnici
Collegamento elettrico
| Tensione V 220- | ||
| 240 | ||
| Frequenza Hz 50 | ||
| Fase ~ 1 | ||
| Dimensioni e pesi | ||
| Tipico peso d'esercizio kg 7,1 | ||
| Lunghezza mm 376 | ||
| Larghezza mm 353 | ||
| Altezza mm 370 | ||
| Dati sulle prestazioni dell'apparecchio | ||
| Potenza | W | 120 |
| Portata d'aria (max.) | m3/h | 1200 |
| Velocità | 1/min | 1450 |
| Velocità di flusso | m/s | 12 |
| Valori rilevati | ||
| Livello di pressione acusti-ca LpA | dB(A) | 67 |
| Incertezza KpA | dB(A) | 1 |
| Cavo di rete | ||
| H05RN-F | mm2 | 3x0,75 |
| Numero componenti (UE) | 6.907-701.0 | |
| Lunghezza cavo (UE) | m | 7,5 |
Con riserva di modifiche tecniche.
Dichiarazione di conformità UE
Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Ventilatore
Tipo: AB 20 Ec
Direttive UE pertinenti
2006/42/CE
2014/30/UE
Norme armonizzate applicate
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
EN ISO 12100: 2010
Norme nazionali applicate
I firmatari agiscono per incarico e con delega del consiglio di amministrazione.
Responsabile della documentazione: S.
Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
