INDICE

1. PRECAUZIONI E MISURE DI SICUREZZA 2
2. COMPONENTI DEL KIT 4

2.1 La confezione include 4
2.2 Controli del ricevitore e display UAT-600-RE 5
2.3 Avvisi del ricevitore UAT-600-RE 7
2.4 Controli del trasmettitore e display UAT-600-TE 8

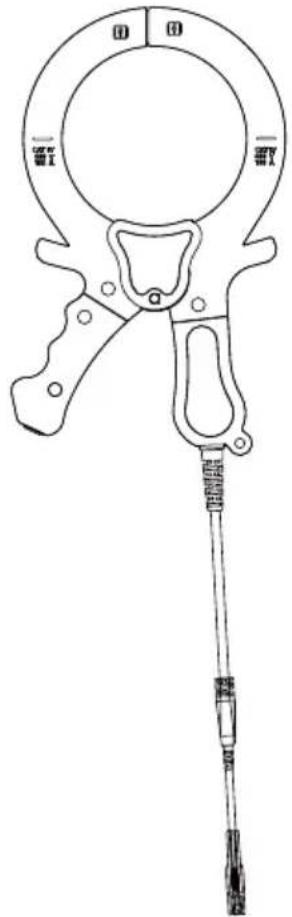

2.5 Pinza per segnali SC-600-EUR (in dotazione UAT-620-EUR, opzionale per UAT-610-EUR) 10

3.1 Tecniche di tracciatura generali per tutte le applicazioni 11
3.2 Modalità energetica 50/60 Hz - Posizione passiva dei cavi sotto tensione e delle linee elettriche 12
3.3 Modalità radio - Posizione passiva dei servizi 12
3.4 Modalità induttiva - Individuzione dei servizi 13
3.5 Modalità di collegamento diretta dei punctali - Tracciatura di un singolo tubo o cavo 14
3.6 Pinza per segnali -Tracciatura di un singolo tubo o cavo 16

1. APPLICATIONS SPECIALI 17

4.1 Quandoutilizzare la frequenza da 8kHz e quando quella da 33kHz 17
4.2 Individuzione di tubi non metallici e condotti fognari 17
4.3 Misurazione di profondità e corrente 17
4.4 Misurazione di tensione, resistenza e corrente in uscita utilizzando il trasmettitore .... 18

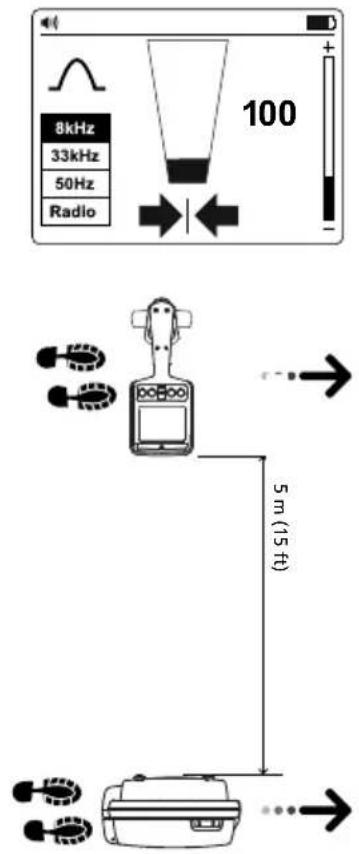

4.5 Tecniche di individuzione avanzate - Scambio di due persone 18
4.6 Individuzione di guasti con l'accessorio A-Frame AF-600-EUR 18

5.MANUTENZIONE 19

5.1 Sostituzione della batteria 19

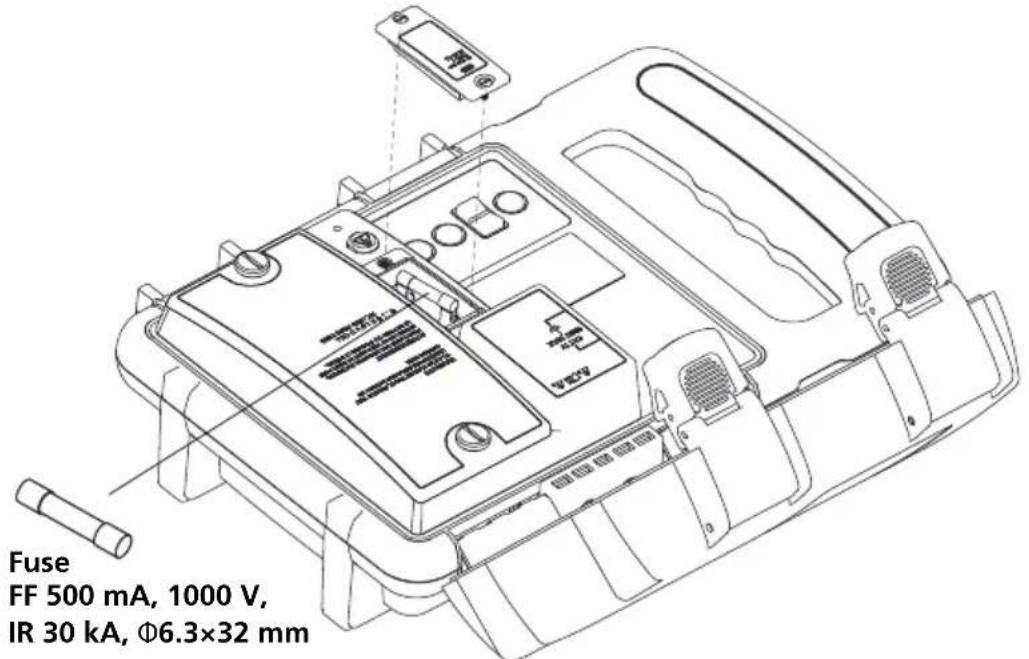

5.2 Sostituzione dei fusibili 20

1. SPECIFICHE 21

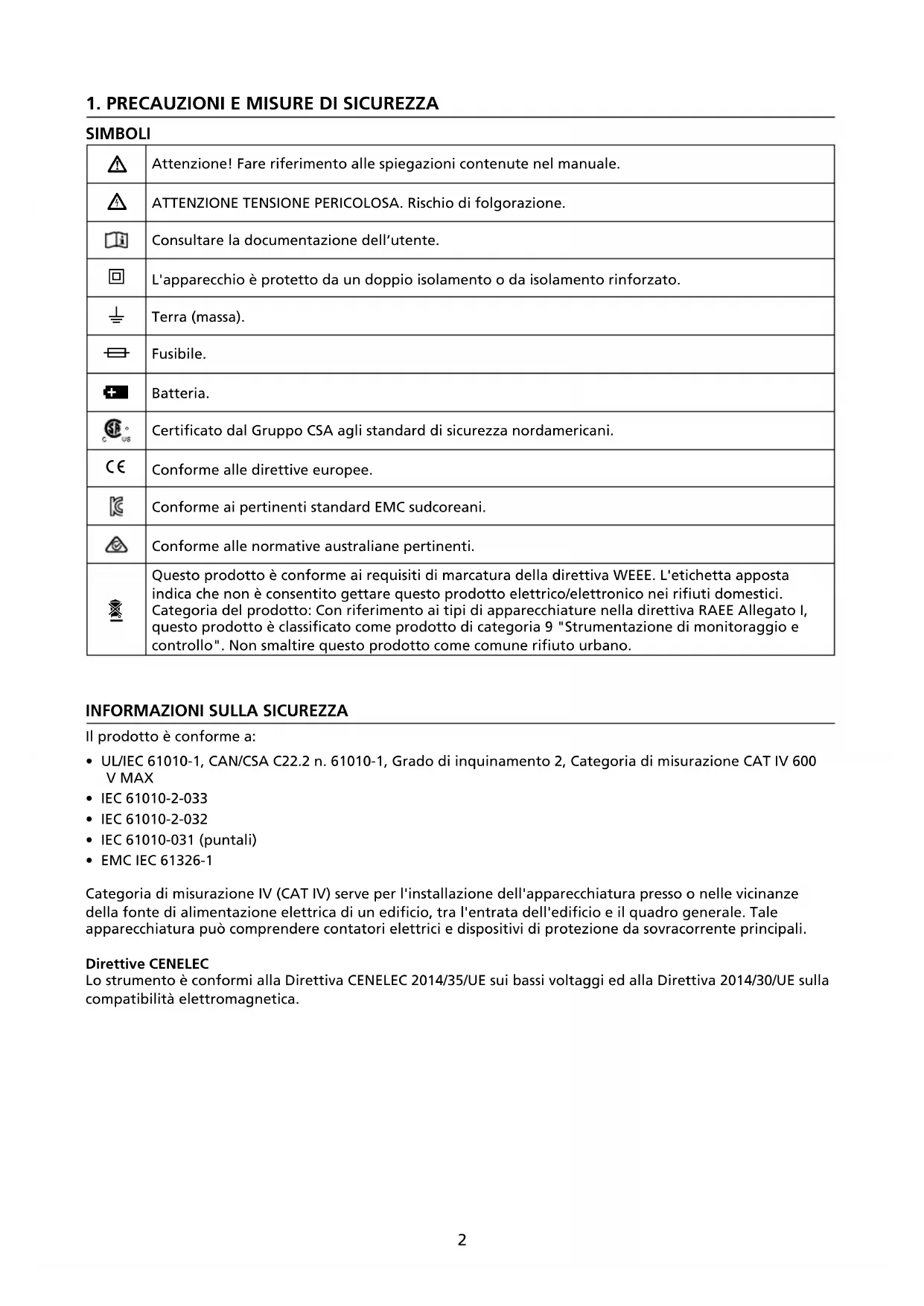

1. PRECAUZIONI E MISURE DI SICUREZZA

SIMBOLI

Δ	Attenzione! Fare riferimento alle spiegazioni contenate nel manuale.
Δ	ATTENZIONE TENSIONE PERICOLOSA. Rischio di folgorazione.
D	Consultare la documentazione dell'utente.
∅	L'apparecchio è protetto da un doppio isolamento o da isolamento renforzato.
½	Terra (massa).
-	Fusibile.
+	Batteria.
®	Certificato dal Gruppo CSAagli standard di sicurezza nordamericani.
€	Conformee alle direttive europee.
£	Conformeaipertinenti standard EMC sudcoreani.
©	Conformae alle normative australiane pertinenti.
¶	Questo prodotto è conformeai requisiti di marcatura della direttiva WEEE. L'etichetta apposta indica che non è consentito gettare questo prodotto elettrico/elettronico nei rifiuti domestici. Categoria del prodotto: Con riferimento ai tipi di apparecchiature nella direttiva RAEE Allegato I, questo prodotto è classificato come prodotto di categoria 9 "Strumentazione di monitoraggio e controlio". Non smaltire questo prodotto come comune rifiuto urbano.

INFORMAZIONI SULLA SICUREZZA

Il prodotto è conforme a:

• UL/IEC 61010-1, CAN/CSA C22.2 n. 61010-1, Grado di inquinamento 2, Categoria di misurazione CAT IV 600 V MAX
  IEC61010-2-033
  IEC61010-2-032
  IEC 61010-031 (puntali)
  EMCIEC61326-1

Categoria di misurazione IV (CAT IV) serve per l'installazione dell'apparecchiatura presso o nelle vicinanze della fonte di alimentazione elettrica di un edificio, tra l'entrata dell'edificio e il quadro generale. Tale apparecchiatura può comprendere contatori elettrici e dispositivi di protezione da sovracorrente principali.

Dirrettive CENELEC

Lo strumento è conformi alla Direttiva CENELEC 2014/35/UE sui bassi voltagi ed alla Direttiva 2014/30/UE sulla compatibilità elettromagnetica.

Avvisi: Leggere prima dell'uso

Per evitare la possibilità di scosse elettriche o lesionsi:

• Utilizzare il prodotto esclusivamente come specificato in quello manuale, diversamente la protezione fornita dallo strumento potrebbe essere compromessa.
• Evitare di lavorare da soli in modo tale da ottenere assistenza.
• Testare su una sorgente di segnale conosciuta entro l'intervallo di tensione CA previsto del prodotto, prima e dello uso, per accertarsi che il prodotto sa in buone condizioni operative.
• Non utilizzato il prodotto in presenza di gas esplosivi, vapore o in ambienti umidi o bagnati che superino il grado di protezione per IEC 60529.
• Ispezionare il prodotto prima dell'uso e non utilizarlo se risulta danneggiato. Verificare la presenza di crepe o plastica mancante. Prestare particolare attenzione all'isolamento attorno ai connettori.
• Ispezionare i cavetti prima dell'uso. Non utilizzarli se l'isolamento è danneggiato o la superficie metallica è visible.
• Verificare la continuità dei cavetti. Sostituire i punctali danneggiati prima di utilizzato il prodotto.
• Non utilizzato il prodotto se funziona in modo scorretto. La protezione potrebbe essere compromessa. In caso di dubbio,fare riparare il prodotto.
• Il prodotto deve essere riparato esclusivamente da personale di assistenza qualificato.
• Prestare estrema cautela quando si lavora nei pressi di conduttori nudi o busbar. Il contatto con il conduttore potrebbe provocare scosse elettriche.
• Non afferrare il prodotto或者其他 barriere tattile.
  Non ecedere i valori di tensione e CAT, come indicato sul prodotto, tra i terminali o tra qualsiasi terminale e la terra.
• Rimuovere i punctali dal prodotto prima di aprire la custodia del prodotto o il coperchio del vano batterie.
  Nonutilizzare mai il prodotto con il coperchio del vano batterie rimioso o la custodia aperta.
• Usare cautela quando si lavora con tensioni superiori a 30 V CA efficaci, 42 V CA di picco o 60 V DC. Queste tensioni espongono al rischio di scosse elettriche.
• Non tentare di eseguire il collegamento a qualsiacci circuito che conduc une tensione che potrebber superare la portata massima del prodotto.
• Utilizzare i terminali, le funzioni e le portate corrette per le misurazioni.
• Quando si realizano clip a coccodrillo, tenere le dita dietro le protezioni sui puntali.
• Utilizzare solo il fusibile di sostituzione esatto e le parti di ricambio specificate.
• Quando si esuguono i collegamenti elettrici al trasmettitore UAT-600-TE, prima collegare il puntale nero di terra e poi collegare il puntale rosso al circuito sotto tensione; quando si esgue lo scollegamento, scollegare prima il cavetto di massa e poi il puntale di terra.
• Per evitare lecture sbagliate, che possono portare a scosse elettriche e/o lesioni, sostuire le batterie appena appara l'indicatore di batteria scarica. Controllare il funzionamento del prodotto su una sorgentenota prima e dopo l'uso.
• Utilizzare solo 6 batterie AA per il ricevitore UAT-600-RE e solo le batterie 8x per il trasmettitore UAT-600-TE, correttamente installate nel vano batteria, per alimentare il prodotto (vedere la Sezione 5.1: Sostituzione della batteria).
• Quando si esegue la manutenzione, utilizezzare esclusivamente ricambi sostituibili dall'utente.
• Rispetto le norme di sicurezza locali e nazionali. Occorre utilizzare dispositivi di protezione individuale per prevenir scosse elettriche e lesions da archi elettrici nei punti in cui si espongono i conduttori sulla tensione.
• Solo per uso da parte di persona competenti.
• Utilizzare esclusivamente il punctale fornito in dotazione al prodotto, oppure con un gruppo sonda elencato UL classificato CAT IV 600 V o superiore.
• Rimuovere le batterie se il prodotto non è utilizzato per un lungo periodo, oppure se conservato a temperature superiori a 60^ C. Se le batterie non sono rimosse, si possono verificare perdite di elettrotili e consequenti danni al prodotto.
• Seguire tutte le precauzioni per la manutenzione della batteria del produttore della batteria.
  Nonutilizzareil prodotto per verificare l'assenza di tensione. Utilizzare,proveun tester di tensione.

2. COMPONENTI DEL KIT

2.1 La confezione include:

	UAT-610-EUR UAT-620-EUR
Ricevitore UAT-600-RE	1	1
Trasmettitore UAT-600-TE	1	1
Custodia rigida CC-UAT-600-EUR	1	1
Kit punctali TL-UAT-600*	1	1
Fusibile di ricambio FP-UAT-600	2	2
Manuale dell'utente	1	1
Guida rapida di riferimento	1	1
Batterie 1,5 V AA (IEC R6)(Ricevitore)	6	6
Batterie 1,5 V D (IEC LR20) (Trasmettitore)	8	8
Pinza per segnali SC-600-EUR	-	1

• Il kit punctali TL-UAT-600 include:
• Puntale nero con clip a coccodrillo nera staccabile
• Puntale rosso con clip a coccodrillo rossa fissa
• Picchetto

Accessoroli opzionali Descrizione
AF-600-EUR	Localizzatore di guasti a terra A-Frame per individuare guasti a terra in presenza di dispersione di corrente a terra
BR-600-R	Batteria ricaricabile per ricevitore
BR-600-T	Batteria ricaricabile per trasmettitore
EPS-UAT-600	Caricatore a 2 porte per batterie del ricevitore BR-600-R e trasmettitore BR-600-T
TL-600-25M	Puntale di prolunga, 25 m

2.2 Controli del ricevitore e display UAT-600-RE

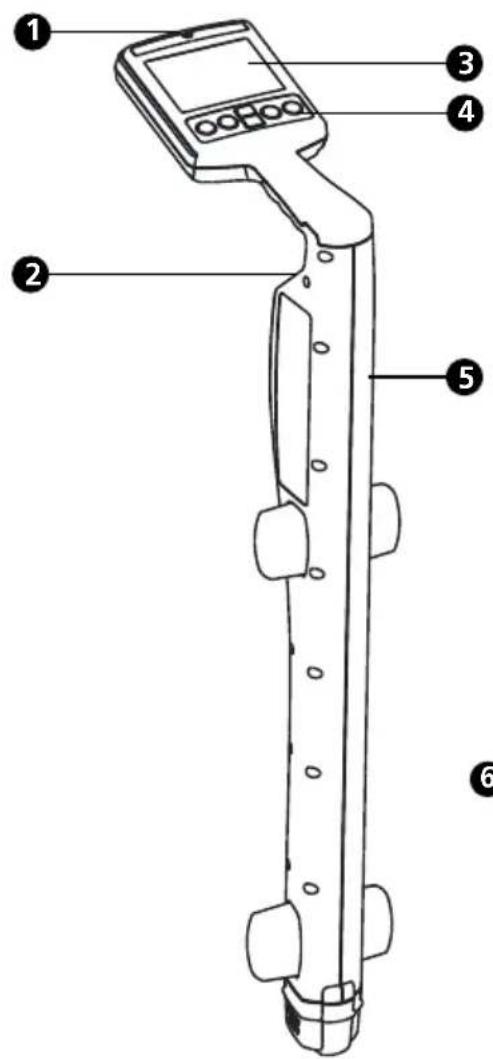

Controlli ricevitore

Fotosensore
2 Altoparlante
Display LC (ad alto contrasto, ottimizzato per la luce solare)
Tastierino
5 Vano batterie

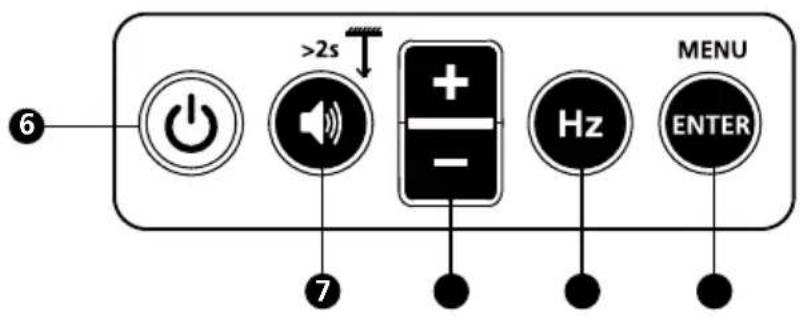

Accensione/Spegnimento: premere per 2 secondi per accendere/spagnere il ricevitore.
Volume/Profondita

Volume: premere brevemente per passare da mute ai livelli di volume basso, intermediio ed elevato.
- Misura della profondità: tenere premuto (almeno 2 secondi) finché non viene visualizzato l'indicatore di misurazione a schermo.

3+:/: visualità la regolazione della sensibilità sulla schermata principale e serve a selezionare su/ giù nella schermata del menu.
9 Hz: premere brevamente per passare tra le varie frequenze disponibili.

8 kHz 8 kHz Modalità attiva

33 kHz 33 kHz Modalità attiva

50 Hz / 60 Hz Modalità energetica (50 o 60 Hz)

Radio Modalità radio

10 Invio/Menu: premere brevamente per accedere al menu delle impostazioni del ricevitore.

Display del ricevitore

Il display del ricevitore è dotato di uno schermo LCD bianco e nero ottimizzato per la luce solare e ad alto contrasto. Dispone inoltre di una funzione di retroilluminazione automatica che si attiva nelle aree scure per ottimizzare la visualizzazione.

Volume altoparlante
Indicatore modalità di rilevazione
3 Livello del segnale - Indicatore di picco
4 Livello del segnale - Visualizzazione numero (0-999 è relativo a 0-99.9%)
5 Indicatore di stato della batteria
6 Freqenza di localizzazione del segnale
7 Frecce sinistra-destra
Livello del segnale - Grafico a barre
9 Indicatore di impostazione della sensibilità

Queste frece indicano la distance alla posizione del cavo. Entrambe le frece sinistra e destra saranno visualizzate esattamente al di sopra del cavo.

Una freccia fissa indica la vicinanza alla posizione del cavo.

Una freccia molto ombreggiata indica che ci si sta avvincinando alla posizione del cavo.

Una freccia leggermente ombreggiata indica che ci è lontani alla posizione del cavo.

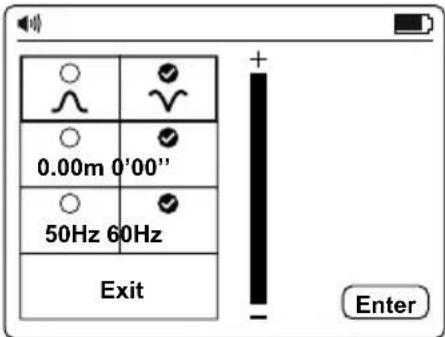

Impostazione del ricevitore

Impostare il ricevitore prima dell'uso accendendo l'unità e premendo il tasting "INVIO/MENU". Verrà visualizzato il menu delle impostazioni.

Tramite i tasti 十 / 四 havigare su e giu nel menu.
- Premere "INVIO" per modificare l'impostazione di una funzione.
- Per uscire, selezionare "Esci" e premere "INVIO".

Dal menu delle impostazioni, è possible selezionare:

1. La configurazione dell'antenna Picco wullo
2. L'unità di misura- Imperiale (0 '00") o Metrico (0.00 m)
3. La frequenza di localizzazione per la modalità di alimentazione - 50 Hz o 60 Hz

Nota: Alcune opzioni potrebbero non essere disponibili in tutte le modalità. Se non disponibile, l'icona verrà sostituita da a

Configurazioni dell'antenna

Λ	Segnale di picco con frece sinistra-destra. Questa configurazione è ottimale per localizzazioni generali.
γ	Segnale nullo con frece sinistra-destra. Questa configurazione fornisce un preciso segnale nullo sulla linea ma è meno accurato quando utilizzato in modalità di picco. è utile per tracciare linee lunghe dato che il segnale nullo preciso è facile da tracciare.

Uso del segnale nullo

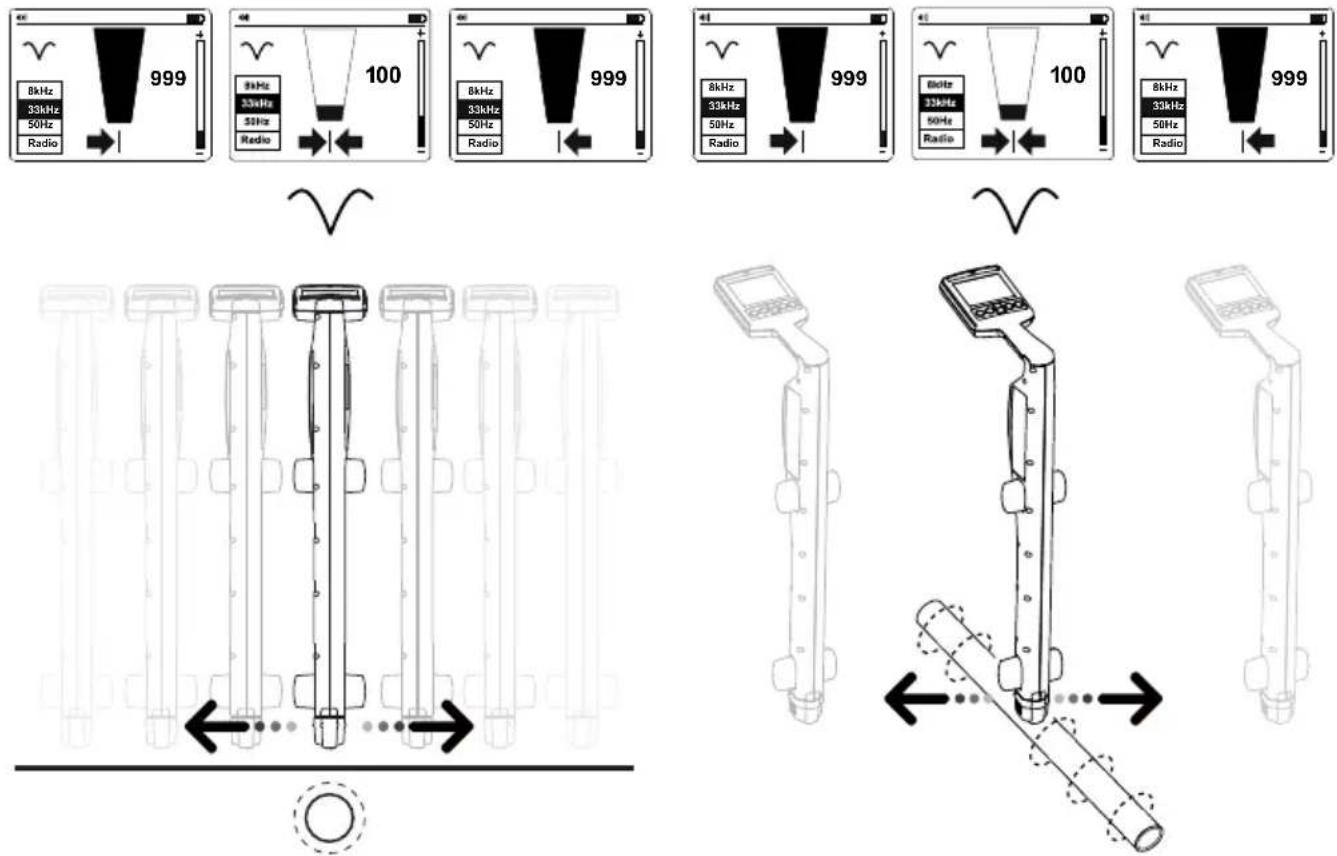

Per selezioniare il segnale nullo, accendere l'unità e premere "INVIO" per accedere al menu delle impostazioni. Selezionare uscire dal menu impostazioni. Il grafico a barre migliorare un segnale minimo sulla linea.

Le frece sinistra/destra indicheranno inoltre la posizione della linea.

Nota: utilisezare la modalita nulla con cautela poiché non è precisa come la modalità di picco. La modalità nulla è utile per rilevare la posizione approximativa di una linea quando si traccia su una lunga distanza.

2.3 Avvisi del ricevitore UAT-600-RE

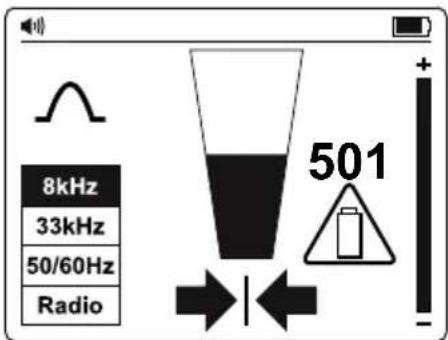

Avvisi a schermo

Questi avvisi sono visualizzati sul dato destro dello schermo e possono essere visualizzati in qualsiasi momento.

Riparazione	Indica che l'unità non è calibrata. Di norma si tratta di un'impostazione di fabbrica. Occorre rivolgersi al servizio assistenza.
Batteria in esaurimento	Indica che la capacité residua della batteria è inferiore al 10%.
Sovraccarico di segnale	Indica che il segnale è troppo grande per essere elaborato correttamente. La componente elettronica non se sare danneggiata, ma influirà sulle misurazioni. Si tratta di una situazione rara.
Batteria scarica	Quando viene visualizzata Questa icona, la tensione è troppo Bassa per il funzionamento del localizzatore. Sostituire o ricaricare le batterie per continuare.

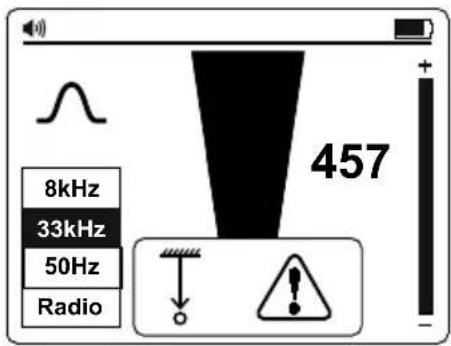

Avvisi relativi alla misurazione di profondità

Questi avvisi sono associati alle misurazioni della profundità e vengono visualizzati solo nella sezione della schermata a compara sa della profundità.

Avvisi relativi alla profondità

Segnale anomalo	Non è possibile calculare la profondità perché il segnale presente troppo rumore, oppure è troppo debole o troppo forte.
Segnale ambientale	Non è possibile calculare la profondità a causa di un segnale forte che si irradia dall'alto (ad esempio un cavo aereo).
Servizi molto profondi	L'unità ha rilevato dei servizi molto molto profondi (meno di 4 pollici). Occorre prudenza durante gli scavi.

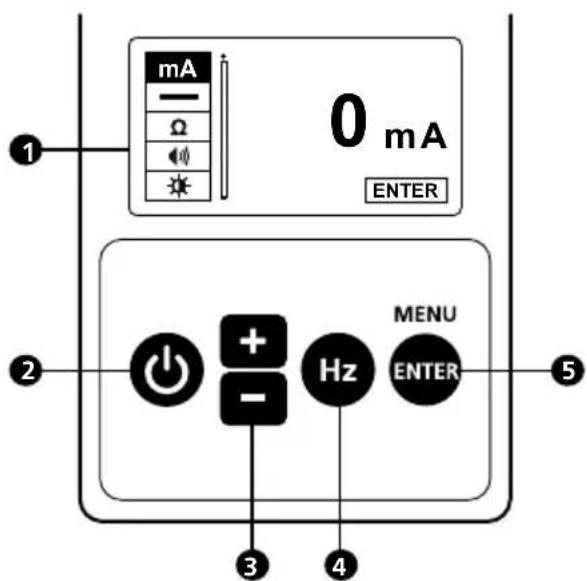

2.4 Controli del trasmettitore e display UAT-600-TE Controli del trasmettitore

1 Display
2 Accensione/Spegnimento : premere per 2 secondi per accendere/spagnere il trasmettitore. Verrà visualizzata l'indicazione a schermo.
3 Pulsanti multifunzione Su/Giù (+)/-aumentano o diminuiscono la potenza del segnale nella schermata principale, navigano su/giù nelle funzioni della schermata del menu; augmentano/diminuiscono il volume e la luminosità nelle schermate del sottomenu.

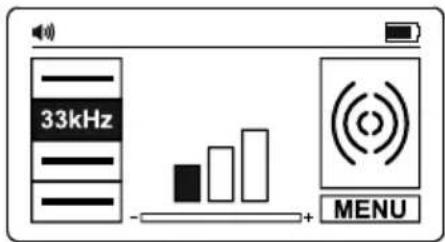

4 Selezione frequenza (Hz): premere brevamente per passare tra le varie frequenze disponibili:

8 kHz 8 kHz Modalità attiva

33 kHz 33 kHz Modalità attiva

A-Low Segnale basso in modalità A-Frame

A-Hi Segnale alto in modalità A-Frame

INVIO/MENU: premere brevamente per accederale menu delle impostazioni del ricevitore.

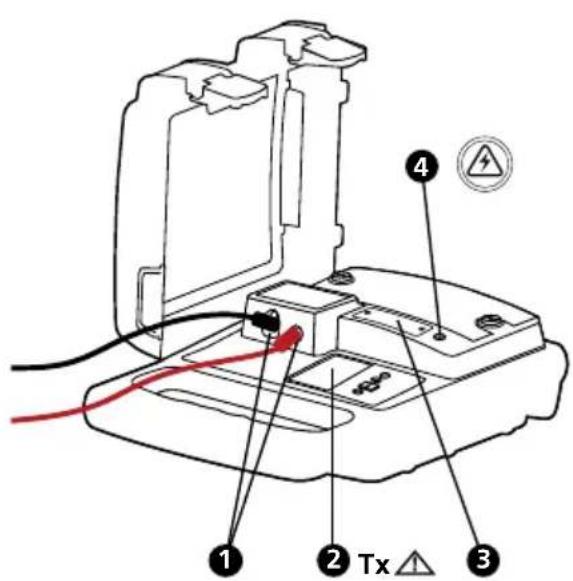

1Terminali per il collegamento diretto e il morsetto del segnale

2 Tx Indicatore di tensione di uscita pericolosa L'icona sullo schermo indica che il trasmettitore sta emettendo tensioni ≥ 30V

Fusibile di protezione

4 Indicatore di tensione pericolosa (oltre 30 V) La spia rossa fissa indica la presenza di tensione CA ≥ 30V sul circuito in modalità di collegamento diretto. La spia rossa lampeggiante indica la presenza di tensioni superiori a 30V sui terminali del trasmettitore in modalità A-Lo e A-Hi (generate e/o misurate). In caso di presenza di tensione di linea >50V (tipica) durante il funzionamento della modalità A-Lo o A-Hi, il trasmettitore disattiva automaticamente le modalità A-Lo e A-Hi e appare la spia rossa fissa.

Controllare sempre la presenza di tensione sul circuito mediatede un tester di tensione supplementare.

Prestare attenzione quando gli avvisi diindicazione di sovratensione sono su ON.
Nota: Non utilizzato il trasmettitore per verificare l'assenza di tensione. Utilizzato,
invece, un tester di tensione.

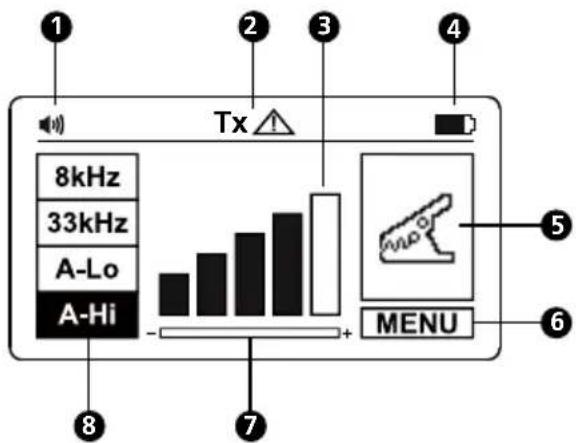

Display del trasmettitore

Volume altoparlante
Uscita Tensione pericolosa (o1tre 30 V)
3 Livello del segnale in uscita
4 Indicatore della batteria
5 Modalità di rilevazione
6Menu
7 Promemoria impostazione guidagno
3 Selezione frequenza

Funzioni del menu impostazioni del trasmettitore

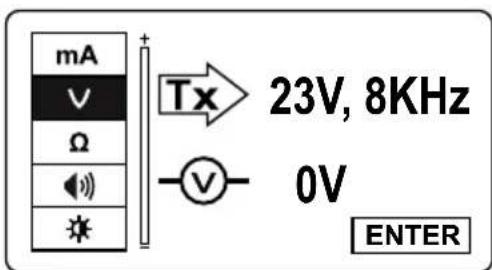

Per accedere al menu delle impostazioni, premere "INVIO". Tramite i tasti + / - navigare su e giù tra le opzioni disponibili.

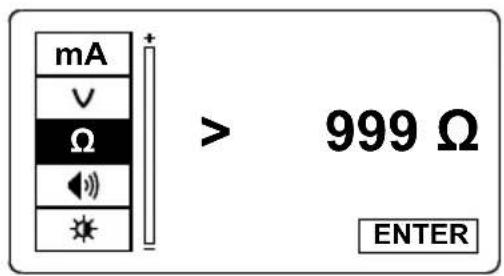

Corrente di uscita: Questa funzione è disponibile solo quando i puntali sono collegati. Consultare la sezione 3.5 Connessione diretta del punctale per connettere correttamente i puntali. Lagettura indica la corrente di uscita del segnale. Se questo valore è zero, o vicino a zero, assicurarsi di essere una buona connessione con la linea di destinazione.

Tensione in uscita/ingresso: Questa funzione è disponibile solo quando i puntali sono collegati. Consultare la sezione 3.5 Connessione diretta del punctale per connettere correttamente i puntali. Il valore in alto indica la tensione d'uscita del trasmettitore e il valore in basso - indica la tensione della linea collegata al trasmettitore.

Resistenza: Questa funzione è disponibile solo quando i puntali sono collegati alla linea di destinazione diseccitata. Consultare la sezione 3.5 Connessione diretta del puntale per connettere correttamente i puntali. Il valore indicate è la resistenza della linea collegata al trasmettitore. Il valore massimo misurato è 999k . Il significato è indica che il valore misurato è maggiore di 999k .

In modalità A-Lo / A-Hi, la spia lampeggia. In caso di presenza di tensione ≥ 10V (tipica) nel circuito che si sta testando, la misurazione viene disattivata nella schermata MENU.

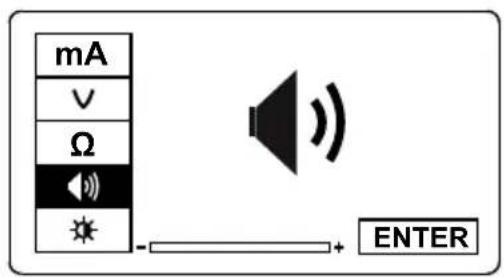

Volume altoparlante: Tramite i tasti +- per evidenziare l'altoparlante e quindi premere "INVIO". Tramite i tasti +- aumentare/diminuire il volume. Premere "INVIO" per uscire dal menu dell'altoparlante.

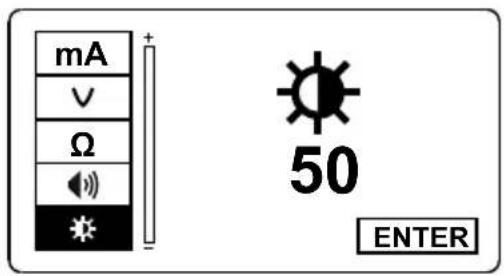

Contrasto: Tramite i tasti "per evidenziate l'icona del contrasto e quindi premere "INVIO". Tramite i tasti "aumentare/diminuire il contrasto. Premere "INVIO" per uscire dal menu del contrasto.

2.5 Pinza per segnali SC-600-EUR (in dotazione UAT-620-EUR, opzionale per UAT-610-EUR)

In molte situazioni, non è possibile accedere a un cavo per effettuire un contatto elettrico o non è sicuro farlo. Il morsetto del segnale fornisce un metodolo efficente e sicuro per applicare un segnale di localizzazione a un cavo, consentendo al trasmettitore di inviare un segnaleattraverso l'isolamento nei fili o nei tubi. Il morsetto funziona esclusivamente su circuiti chiusi a Bassa impedenza.

Applicazione	Impostazione del ricevitore	Impostazione del trasmettitore	Nota
Localizzazione dei cavi sotto tensione a 50/60 Hz che trasportano corrente	Modalità energetica 50 Hz o 60 Hz	Nessun trasmettitore necessario	Il ricevitore rileverà il segnale proveniente dai cavi di corrente alimentati a 50/60 Hz Sezione 3.2
Identificazione della posizione di tutti li servizi in metallo: tubi *, cavi sotto tensione e alla tensione	Modalità radio		Il ricevitore rileverà vari servizi che conduccono il segnale Sezione 3.3 e 3.4
	33 kHz	Modalità induzione
Localizzazione di tubi* o cavi singoli (sotto tensione e alla tensione)	8 kHz o 33 kHz	Connessione diretta del punctale	Il ricevitore rileverà il segnale solo da singoli cavi/tubi collegati al trasmettitore Sezione 3.5 e 3.6
		Morsetto
Individuzione del guasto Uso	dell'A-Frame	Connessione diretta del punctale, A-Lo o A-Hi	L'A-Frame individuerà il luogo del guasto Sezione 4.6

• L'individuzione di tubi e condotte non metalliche è possibile dopo l'insertimento di nastro o cavo metallico

3.1 Tecniche di tracciatura generali per tutte le applicazioni

Localizzazione del ricevitore

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi. Selezionare la frequenza di localizzazione desiderata. Mantenere in verticale il ricevitore.
2. Regolare la sensibilità tramite i tasti +- in modo che lalettura del grafico a barre inizi a visualizzare dei movimenti. Il controllo della sensibilità deve trovarsi o essere in prossimità della sensibilità massima.

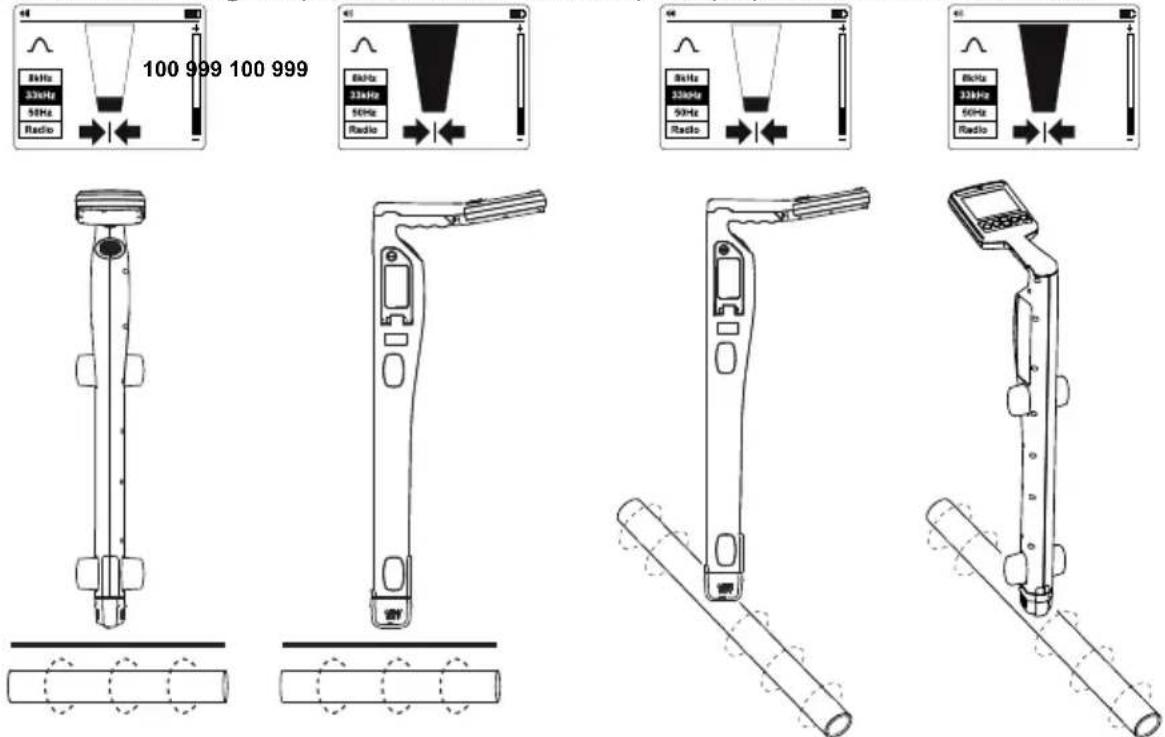

3. Mantenendo il ricevitore in verticale e davanti al proprio corpo,attraversare l'area da controllare,quindi seguire un percorso a griglia.

L'altoparlante non emettera alcun suono finché lalettura del misuratore non superera il 10% circa.

Gli oggetti perpendiculari al ricevitore non saranno rilevati (gli oggetti bianchi nelle raffigurazioni A e B). Il ricevitore rilevera gli oggetti paralleli o除去 l'angolazione (gli oggetti grigi nelle raffigurazioni A e B). Dopo aver eseguito la ricerca nel percorso a griglia iniziale come migliorato nel disegno A, ripetere la ricerca in un percorso a griglia a 90 grade come migliorato nel disegno B.

Vista in pianta

1. Se in qualsiasi momento lalettura del rilevatore inizia ad augmentare, spostare con cautela il localizzatore in avanti e indietro, da sinistra a destra per rilevare il segnale massimo. Utilizzato il grafico a barre per confirmare la posizione corretta. Se il grafico a barre supera il valore massimo, regolare la sensibilità per riportare lalettura entro i limiti del grafico a barre usando i tasti + / -

Se lalettura è fuori scala (troppo grande o troppo piccola), premendo insieme i tasti 4 / 1 "si regolarà automaticamente la sensibilità per ridurre la deviazione del misuratore al 50%.

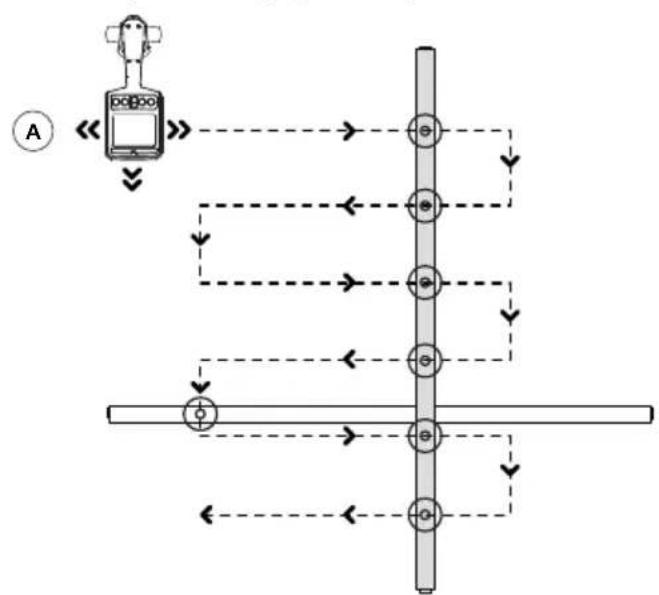

1. Ruotare il ricevitore sul suo asse per ottener il segnale massimo. Ciò indica che il ricevitere è direttamente sopra la linea e allineato nella direzione del cavo. La direzione può essere verificata ruotando finché non viene rilevato il segnale più basso. Il ricevitore sare è quando perdicolare con il cavo/tubo.

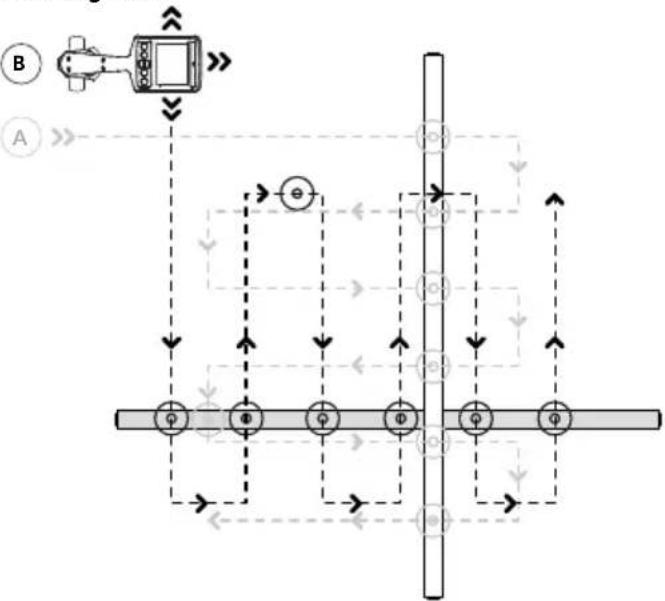

1. Camminare lungo il percorso del cavo e tracciarlo spostando il ricevitore da sinistra a destra per trovare il segnale più alto.

3.2 Modalità energetica 50/60 Hz - Posizione passiva dei cavi sotto tensione e delle linee elettriche

I segnali di alimentazione sono creati alla rete elettrica passante nei cavi di alimentazione. Questi segnali sono a 50 o 60 Hz a seconda della regione (ad esempio, l'Europa ha una potenza di 50 Hz e gli Stati Uniti hanno una potenza di 60 Hz). Tale frequenza può essere regolata sul ricevitore.

Quando l'energia elettricaiene distribuita su tutta la rete, parte della potenza ritorna alla centrale elettrica via terra. Queste correnti vaganti sono coinvolgere tubi e cavi e create anche dei segnali di potenza.

Ci deve essere abbastanza corrente elettrica che scorre per creare un segnale rilevabile. Ad esempio, un cavo sotto tensione non in uso potrebbe non irradiare un segnale rilevabile. Un cavo molto ben bilanziato (esattamente la stessa corrente che scorre nei cavi sotto tensione e neutri) potrebbe non creare un segnale. Nella pratica si tratta di qualcosa di insolito in quanto sono presenti solitamente sufficienti squilibri nel cavo per creare un buon segnale rilevabile.

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi.
2. Premere ripetutamente il tasto" ^ finché non viene selezionata la frequenza corretta. Per cancellare la frequenza tra 50 o 60 Hz fare riferimento alla sezione 2.2 Controllo e display del ricevitore UAT-600-RE.
3. Attenersi ai passaggi descritti nella sezione 3.1 Localizzazione del ricevitore.

3.3 Modalità radio - Posizione passiva dei servizi

I segnali radio sono creati da un trasmettitore radio a bassa frequenza e vengono utilizzati per la trasmissione e le comunicazioni. I trasmettitori sono posizionati in tutto il mondo. Dato che le frequenze sono molto BASSE, i segnali tendono a penetrare e seguire la curvatura della terra. Quando i segnaliattraversano un lungo conduttore,come un tubo o un cavo, vengono irradiati. Questi segnali irradiati di nuovo possono essere rilevati alla modalità radio.

La localizzazione dei segnali radio è molto simile alla rilevazione dei segnali di potenza in quanto sono entrambi passivi. Con il metodologia della modalità radio, è possibile rilevare i servizi in metallo, come i tubi, nonché i cavi sotto tensione e diseccitati. L'individualizzazione di tubi e condotte non metalliche sarebbe possibile dopo l'insertimento di nastro o cavo metallico.

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi.

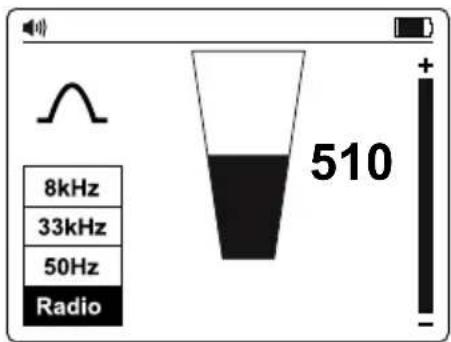

2. Premere ripetutamente il tasto "Hz" finché non viene selezionato Radio.
3. Attenersi ai passaggi descritti nella sezione 3.1 Localizzazione del ricevitore.

Le frece sinistra destra non sono attive durante la posizione passiva

3.4 Modalità di induzione - Individuzione dei servizi

La modalità di induzione è particolaremente utile per identificare la posizione di più servizi interrati prima di scavare. La modalità di induzione può essere utilizzata per tracciare i singoli cavi dove non è possibile l'accesso alla linea per collegare i puntali o un morsetto. Tuttavia, quello metodolo potrebbe non essere affidabile se sono presenti linee adiacenti perché il segnale verrà applicatoanche a queste linee.

Senza i punctali o il morsetto del segnale collegati al trasmettitore, quello inizIERa automaticamente a irradiare un segnale attorno adesso utilizzando un'antenna interna. Questi segnali penetreranno nel terreno e si accoppieranno sulle linee interrate. Il segnale percorrerà quando la linea che può essere rilevata con il ricevitore.

Con il metodo della modalità di induzione, è possibile rilevare i servizi in metallo, come i tubi, nonché i cavi nelle tensione e disceccati. L'individualizzazione di tubi e condotte non metalliche sare possibile dopo l'insertimento di nastro o cavo metallico.

Modalità di induzione - Impostazione del trasmettitore

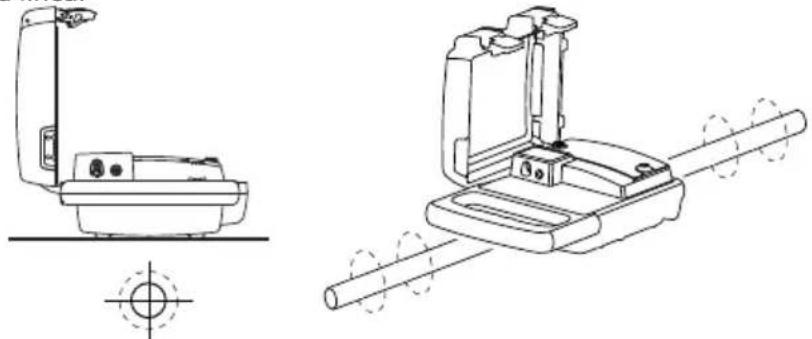

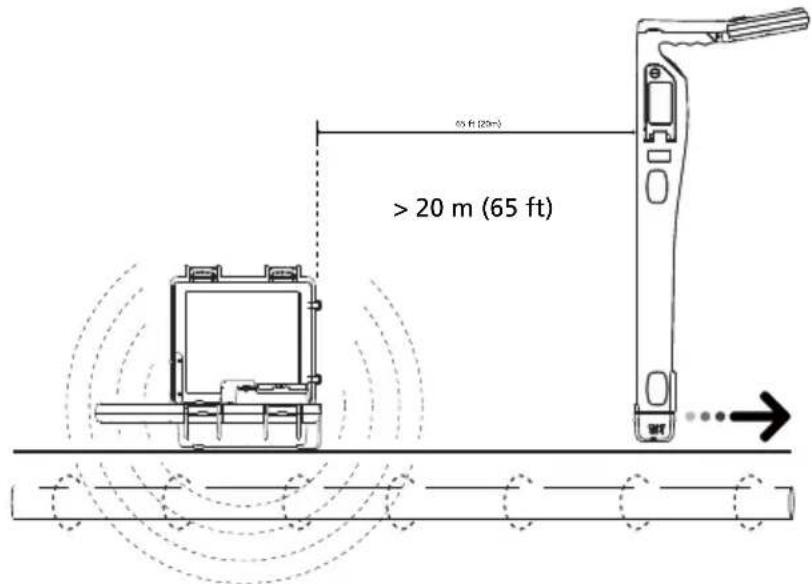

Quando si utilizes la modalità di induzione, posizionare il trasmettitore ad almeno 20 metri da qualsiasti struttura come edifici o torri per evitare interferenze nel segnale. Prima della localizzazione, eseguire un'ispezione visiva dell'area in circa di indizi su dove potrebbero essere presenti servizi interrati, come trasformatori, tombini, lampioni stradali o di parcheggio, ecc.

Il segnale si irradiera intorno al trasmettitore eanche al di sotto diesso, quindi è consigliabile applicando un segnale in modalità induzione, mantenere una distance di almeno 20 metri dal trasmettitore quando si individuano o si effettuano lecture di profondità. Nonostante sua possibile eseguire l'individuzione a distanze inferiori a 20 metri, l'operaatore deve essere a conoscenza che il segnale ricevuto direttamente dal trasmettitore potrebbe essere abbastanza forte da influenzare i risultati.

Evitare di posizionare il trasmettitore su coperchi di tombini metallici poiché ciò potrebber ridurre drasticamente l'efficacia del trasmettitore e, in casi estremi, provocare danni ai circuiti del trasmettitore.

1. Accendere il trasmettitore premendo il pulsante di accensione per due secondi.
2. Posizione are il trasmettitore sopra la posizione dove si crede possa trovarsi la linea, positionandolo in modo che si trovi lungo la linea.

1. Premere i tasti "per impostare l'uscita sul livello uno. Aumentare il livello se la potenza del segnale risultante è scarsa. Aumentando il segnale inutilmente, il segnale potrebbe rilevare linee indesiderate.

Modalità di induzione - Rilevazione con il ricevitore

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi.
2. Premere ripeturamente il tasto "Hz" finché non viene selezionato 33kHz
3. Ai passaggi descritti nella sezione 3.1 Localizzazione del ricevitatore etramite gli indicatori delle frece sinistra-destra è possibile stabilire rapidamente la posizione del cavo.
4. Opzionalmente misurare la profondità del cavo. Per i dettagli, consultare la sezione 4.3 Misurazione di profondità e corrente.

Per una maggiore precisione, dopo aver rilevato la posizione iniziale di un servizio, spostare il trasmettitore direttamente al di sopra nel caso in cui non fosse stato posizionato esattamente all'inizio della ricerca.
Nel caso il segnale via distorto, le frece potrebbero indicate una posizione diversa alla dettura del grafico a barre più grande. In tal caso, utilizzare sempre il grafico a barre per individuare la linea in quanto viene meno influenzato rispetto alle frece sinistra/destra in un Campo di segnale distorto.

3.5 Modalità di collegamento diretta dei puntali - Tracciatura di un singolo tubo o cavo

Il collegamento diretto con puntali è il metodo più fidabile per individuare singoli cavi o tubi.

AVVISO

• Solo il personale autorizzato deve effettuare i collegamenti ai cavi.
  Il trasmettitore cui essere collegato a fili sotto tensione fino a CAT IV 600 V e a qualsiasi filo o tubo diseccitato.
  Non toccare le parti metalliche delle clip di collegamento quando ci si collega alla linea o quando il trasmettitore è acceso poiché può superare 30 V rms.
• Per i cavi schermati, collegare sempre alla guaina del cavo. La guaina interromperà il segnale di localizzazione se il trasmettitore è collegato a uno dei fili interni.

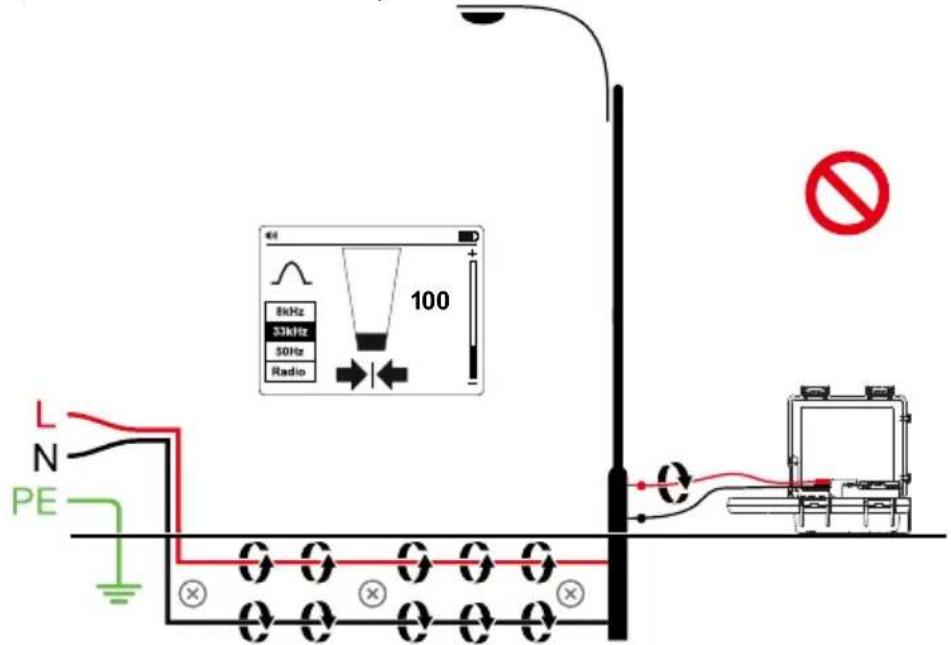

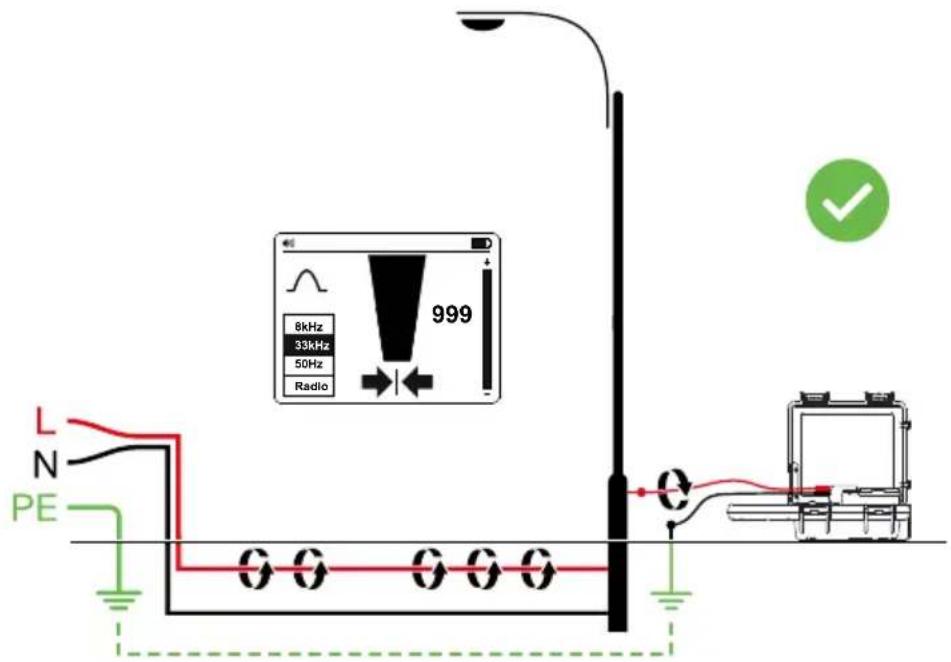

Evitare problemi di annullamento del segnale con un collegamento a terra separato

Il segnale generato dal trasmettitore genera un Campo elettromagnetico intorno al cavo. Questo campo è ci che è rilevabile dal ricevitore. Più chiaro è quello segnale, tanto più facile è trasciare il cavo.

Se il trasmettitore è collegato a due cavi adiacenti sullo stesso circuito (fili di Linea e Neutro su cavo Romax, per esempio), il segnale viaggio in una direzione attraverso il primo cavo e poi ritorna (con direzione opposta)attraverso il secondo. Questo provoca la creazione di due campi elettromagnetici attorno a ciascun cavo in direzione opposta. Questi campi oppositi si annulleranno a vicenda parzialmente o completeness, rendendo difficile se non impossibile il tracciamamento del cavo.

Per evitare l'effetto di annullamento, dovrebbe essere utilizzato un tipo separato di collegamento a terra. Il punctale rosso del trasmettitore deve essere collegato al cavo di filo caldo del circuitto che si vuole rilevare, e il cavo verde/nero deve essere collegato a un cavo di terra separato, come tubi dell'acqua, dispersori di terra, strutture metalliche con messa a terra dell'edificio, collegamento di messa a terra di prese elettriche su un circuito diverso. è importante capire che una massa separata accettabile NON è il terminale di terra di una presa sullo stesso circuito del cavo che si vuole rilevare. Se il filo caldo è molto tensione e il trasmettitore è collegato correttamente a una messa a terra separata, il LED rosso su un trasmettitore si accenderà. Il collegamento terra separato crea la massima intensità di segnale, perché il Campo elettromagnetico create intorno al cavo caldo non è annullato da un segnale sul percorso di ritorno che scorre lungo un cavo adiacente (Massa o Neutro) nella direzione opposa, ma piuttosto attraverso il circuito di terra separato.

Modalità connessione diretta del punctale - Impostazione del trasmettitore

1. Accendere il trasmettitore premendo il pulsante di accensione per due secondi.
2. Collegare i punctali nero e rossoagli ingressi del trasmettitore. Il trasmettitore passera automaticamente alla modalità di connessione diretta e il display migliorere l'icona della connessione diretta
3. Inserire il picchetto nel terreno a pochi metri perpendicularamente alla linea. Collegare il cavo nero al picchetto con un morsetto a coccodrillo.
4. Collegare il puntale rosso alla linea di destinazione. Se la lineaiene alimentata altre 30V , il LED rosso di averporto si accende.
5. Premere ripetutamente il pulsante Hz per selezionare la frequenza di 8kHz (preferita per la maggior parte delle situazioni di rilevamento) o 33kHz . Fare riferimento alla sezione 4.1 Quando utilizzato la frequenza da 8kHz o quella da 33kHz per ulteriori informazioni. Le frequenze "A-Lo" e "A-Hi" vengono utilizzate con l'accessorio opzionale di ricerca guasti verso terra A-Frame utilizzato per individuare i guasti verso terra descritti più avanti nel manuale.
6. Premere i tasti +/- per impostare l'uscita sul livello uno. Aumentare il livello se la potenza del segnale risultante è scarsa. Aumentare il segnale inutilmente potrebbe causare la "dispersione" del segnale su altri servizi e la creazione di segnali "fantasma" fuorvianti. Inoltre scaricherà la batteria più rapidamente.

Note: Una volta collegato, il trasmettitore emettera un segnale acustico. Migliore è la connessione alla linea e al suolo, più rapido sare è il segnale acustico. Verificare che la connessione sia buona scollegando e ricollegando il punctale rosso. èanche possibile controllare la corrente del segnale fornita dal trasmettitore entrando nel menu Impostazioni e selezionando l'opzione mA.

Tra i fattori che possono influenzare la qualità della connessione si annovera punti di contatto del tubo arrugginiti (pulire l'area di contatto con una spazzola metallica) o una messa a terra insufficiente. Per migliorare la qualità della connessione a causa di una scarsa messa a terra, provare a insereire il picchetto nel terreno umido. Se necessario, inumidire il terreno circostante con acqua. Se non si risolve problema, provare a collegare il punctale al coperchio di un tombino nei paraggi. Evitare il collegamento alle ringhiere di recinzioni in quanto potrebbero crearsi correnti di segnale di ritorno lungo la recinzione che interferiscono con il segnale di localizzazione.

Note: Se le barre del livello del segnale non si riempiano, alla l'impedenza della linea limita l'uscita corrente. Aumentare l'uscita或者其他 punto non auminerà il segnale. Se occorre più segnale, controllare la qualità della connessione alla linea e alla massa.

Quando si collegano tubi e cavi di grande diametro, a volte non è possibile trovare una proiezione adatta per applicare la clip a coccodrillo. Se il materiale è ferroso, utilizzare un magnete per creare un contatto con la linea e quindi fissare la clip a coccodrillo su un magnete. Ad esempio: collegarsi a un circuito di illuminazione stradale. Di solito si collega la guaina di un cavo di illuminazione al coperchio metallico di ispezione di un lampione stradale. Effettuando un collegamento alla piastra di ispezione produrra un segnale verso il cavoattraverso la piastra e la guaina. Di solito, non sono presenti proiezioni sulla piastra su cui agganciarsi e quando l'uso di un magnete sulla piastra fornisce un punto di contatto adatto.

Modalità connessione diretta del punctale - Localizzazione con il ricevitore

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi.
2. Far corrispondere la frequenza del trasmettitore premendopiu voite il tasto "Hz".Selezionare 8kHz o 33kHz aseconda dell'impostazione del trasmettitore.
3. Attenersi ai passaggi descritti nella sezione 3.1 Localizzazione del ricevitore.
4. Utilizzare le frece indicatrici sinistra/destra per individuare rapidamente la posizione del cavo.
5. Opzionalmente misurare la profondità del cavo. Per i dettagli, consultare la sezione 4.3 Misurazione di profondità e corrente.

3.6 Pinza per segnali - Tracciatura di un singolo tubo o cavo

In molte situazioni, non è possibile acceder a un cavo per effettare un contatto elettrico o non è sicuro farlo. Il morsetto del segnale fornisce un metodolo efficiente e sicuro per applicare un segnale di localizzazione a un cavo.

Quando si usa il morsetto del segnale, è meglio se entrambé le estremità del cavo di destinazione sono messe a terra per consentire il flusso di corrente. Quando si applica un morsetto vicino a un punto di messa a terra in cui sono presenti più messe a terra o un bus di terra, assicurarsi che il morsetto sia posizionato attorno alla linea di riferimento e non al bus di terra/altre messe a terra per ridurre gli effetti del segnale trasmesso applicativoanche a un linea indesiderata.

Morsetto del segnale - Impostazione del trasmettitore

1. Accendere il trasmettitore premendo il pulsante di accensione per due secondi.
2. Collegare i punctali nero e rosso del morsetto del segnale agli ingressi del trasmettitore. Il trasmettitore passera automaticamente alla modalità morsetto e il display mostrera l'icona del morsetto diretta

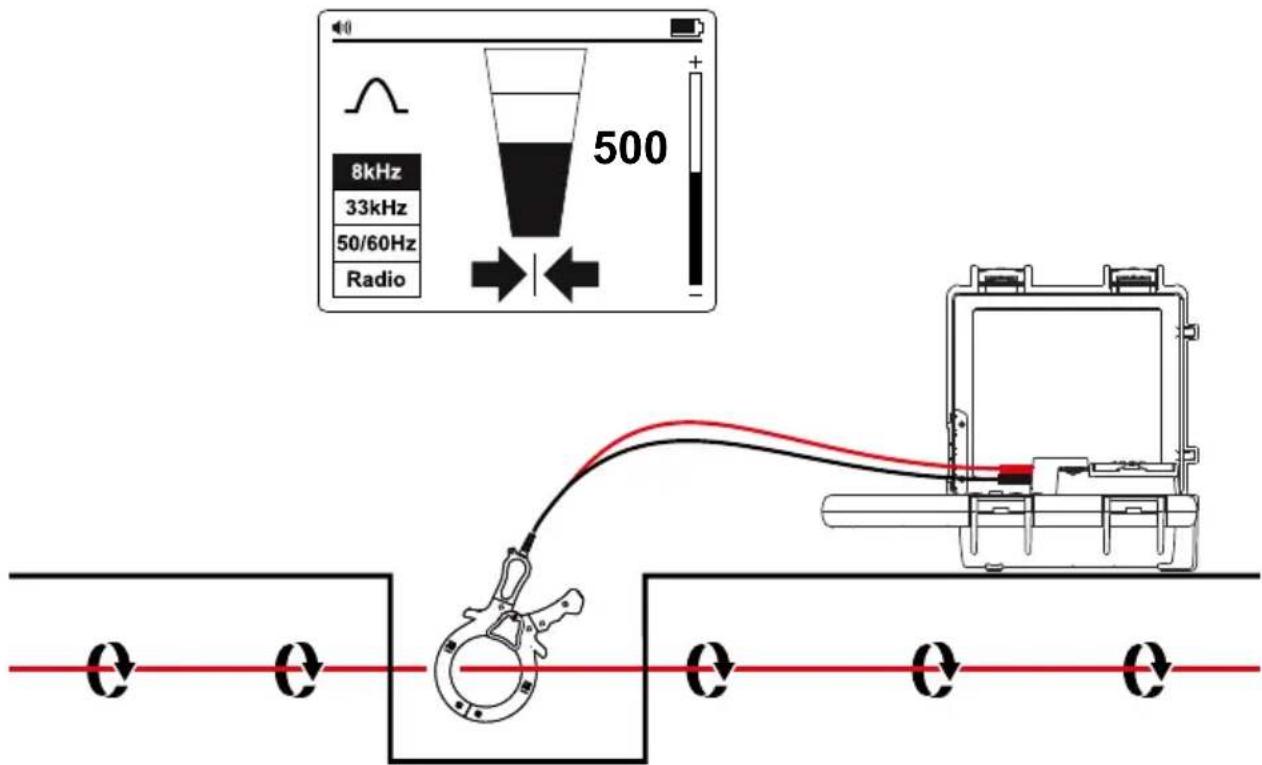

3. Fissare il morsetto del segnale intorno alla linea di destinazione.
4. Premere ripeturamente il pulsante 已 per selezionare la frequenza di 8kHz (preferita per la maggior parte delle situazioni di rilevamento) o 33kHz . Fare riferimento alla sezione 4.1 Quando utilizzare la frequenza da 8kHz o quella da 33kHz per ulteriori informazioni. Le frequenze "A-Lo" e "A-Hi" vengono utilizzate per localizzare il guasto di terra della guaina del cavo e sono descritte più avanti nel manuale.
5. Premere i tasti "+ / -" per impostare l'uscita sul livello uno. Aumentare il livello se la potenza del segnale risultante è scara. Aumentare il segnale inutilmente potrebbe causare la "dispersione" del segnale su altri servizi e la creazione di segnali "fantasma" fuorvianti. Inoltre scaricherà la batteria più rapidamente.

Morsetto del segnale - Localizzazione con il ricevitore

1. Accendere il ricevitore premendo il pulsante di accensione per due secondi.
2. Far corrispondere la frequenza del trasmettitore premendo più volte il tasto "Hz". Selezionare 8 kHz o 33 kHz a seconda dell'impostazione del trasmettitore.
3. Attenersi ai passaggi descritti nella sezione 3.1 Localizzazione del ricevitore.
4. Utilizzare le frece indicatecini sinistra/destra per individuare rapidamente la posizione del cavo.
5. Opzionalmente misurare la profondità del cavo. Per i dettagli, consultare la sezione 4.3 Misurazione di profondità e corrente.

4,1. Quando si utilizes la frequenza da 8 kHz e quando quella da 33 kHz

Come regola generale, 8kHz fornisce il compromesso migliorare tra chiarezza del segnale ed effetti di "dispersione" su altri servizi. Tuttavia, ci sono momenti in cui la frequenza più alta a 33kHz tornera utile:

1. l'individuzione di cavi con estremità a vaso: I cavi con cappuccio di protezione non sono generalmente messi a terra. Ciò significica che il segnale non viaggerà facilitamente fino alla fine del terminale con cappuccio di protezione. L'uso di una frequenza più elevata favorà il flusso della corrente del segnale.
2. Cavi di piccolo diametro: le frequenze più alto tendono a scorrere meglio su cavi di piccolo diametro, sebbene continui a valere la regola che consiglia di provare prima 8kHz .
3. Individuzione di vecchi tubi in ghisa: questi tubi tendono ad averere collegamenti meccanici tra lesezioni che si arrugginiscono nel tempo e impedisco un collegamento elettrico tra lesezioni del tubo. Il segnale a 33kHz tenderà a saltareattraversoquesti collegamenti e continuare lungo la linea.
4. Cavi con scarsa messa a terra: generalmente, le frequenze più alte viaggiano lungo un cavo con messa a terra scarsa meglio rispetto alle frequenze più basse.

4,2. Individuzione di tubi non metallici e condotti fognari

Il localizzatore UAT-600-EUR più individuare indirettamente condotti e tubi non metallici.

1. Inserire la sonda passacavi all'interno del condotto o del tubo. Utilizzare la macchina per la pulizia delle fognature per inserire un cavo di pulizia nei condotti fognari.
2. Attenersi ai passaggi descritti in Modalità di collegamento diretta dei puntali - Tracciatura di un singolo tubo o cavo della sezione 3.5. Collegare il puntale rosso alla sonda passacavi o al cavo di drenaggio.

Il ricevitore rileverà il segnale condotto alla sonda passacavi o dal cavo,indicando la posizione del tubo non metallico.

4.3. Misurazione di profondità e corrente

Le misurazioni di profondità e corrente sono disponibili solo quando il ricevitatore è impostato su una frequenza di 8kHz o 33kHz . La modalità NON è disponibile in modalità 50/60Hz o Radio.

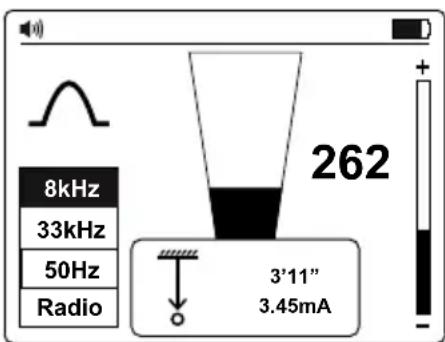

Per prendere una misura di profondità e corrente, per prima casa individuare la posizione della linea. Posizionare la punta del ricevitore a terra verificando che sia in verticale e su

tuttla linea.Tenere premuto il tasto "finché non viene visualizzata una finestra di dialogo a schermo.

La funzione di misurazione corrente è utile per conformare che il segnale rilevato si sta irradiando alla linea tracciata.

Se il segnale si sta "disperdendo" su altri servizi, i segnali risultanti saranno generalmente inferiori a quelli del segnale di origine. Tuttavia, è necessario prestare attenzione dato che la corrente del segnale si ridurà gradualmente per tutte la lunghezza della linea. Un improvviso calo di corrente sulla distanza indica che:

1. Si sta verificando una guasto versus terra sulla linea che sta disperdendo il segnale shunt verso terra.
2. É presente una "T" fuori alla linea principale
3. L'opérate et migrato dans la linea connessa a une linea che ha un segnale in dispersionda la linea principale.

Controllo degli errorsi di profondità dovuti alla distorsione del segnale

Un modo per determinare se la misura della profundità è stata probabilitmente influenzata dalla distorsione consiste nel prendere unalettura di profondità a livello del suolo, e quindi sollevare il ricevitore a una distance nota dal suolo. Ripetere lalettura della profundità alla nuova profundità e confermare l'autozzo della profundità della misura data. Se la profundità è stata modificata da un fattore estraneo al cambiamento effettivo, alla le lecture dovrebbero essere considerate sospette.

La distorsione dei segnali provocherà una non corretta individuatione della posizione rispetto a quella effettiva. Gli errori augmentano utilizzando le frece in modalità nulla rispetto al grafico a barre della modalità di picco. Quindi, se la posizione della freccia/nulla e la posizione del grafico a barre del picco non corrispondono, il segnale probabilitmente sare distorto e le lecture devono essere trattate con cautela.

AVVISO

Non eseguire mai scavi meccanici del percorso di un tubo o cavo interrato. Scavare sempre con cautela.

4.4. Misurazione di tensione, resistenza e corrente in uscita utilizzando il trasmettitore

Per i dettagli consultare pagina 9 Funzioni del menu delle impostazioni del trasmettitore.

4.5. Tecniche di individuzione avanzate - Scambio di due persona

1. Impostare il trasmettitore come descripto nella sezione 3.4 Modalità di induzione - Individuzione dei servizi.
2. Accendere il ricevitore premendo il pulsante di accensione per due secondi e selezionare la frequenza 33 kHz premendo il tasto

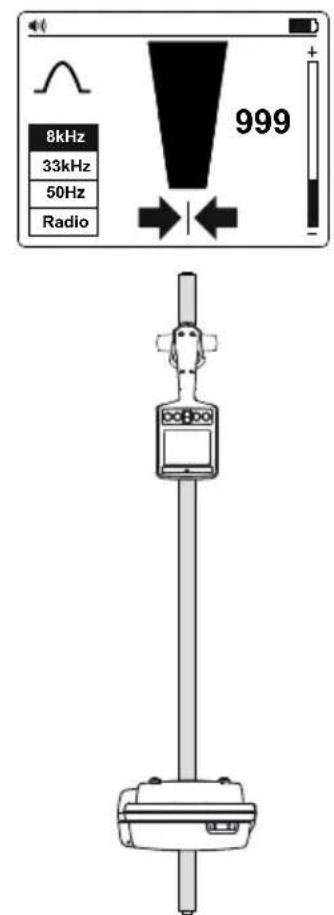

3. Selezionare I'area da controllare. Una personaiene il trasmettitore con la maniglia in linea con la direzione del movimento e I'altraiene il ricevitore (come migliorato di seguito).
4. Rimanendo almeno a 5 m i distance tenero l'apparecchiatura come indicato di seguito, con il trasmettitore e il ricevitatore in linea con la direzione di movimento.
5. Regolare la sensibilità del ricevitore in modo che il misuratore visualizzi circa il 20% della potenza del segnale.
6. Cammina lentamente atraverso il site mantenendosi paralleli. Avvincanandi si a un servizio, il livello del segnale sul ricevitore aumento. Quando il segnale è al massimo, fermare il trasmettitore e posizionarlo a terra. Quindi individuare la posizione del servizio con il ricevitore come descritto nella sezione 3.1 Localizzazione del ricevitore. Contrassegnare但这a posizione e tracciare il percorso atraverso il site se necessario.
7. Continua a passareattraverso il sito e poi, se possibile, ripetere il processo a 90 gradi dove è stato più completato.

4.6. Individuzione di guasti con l'accessorio AF-600-EUR A-Frame

Il localizzatore di guasti a terra A-Frame AF-600-EUR è un accessorio opzionale progettato specificamente per la seriese Beha-Amprobe UAT-600-EUR. In combinazione con il trasmettitore, individuerà il punto in cui un conduittre metallico di cavi (una guaina o un conduittre metallico del filo) tocca il suolo. Inoltre, è in grado di rilevare altri conduttori in caso di guasti a terra, come i difetti di rivestimento di tubazioni. Per le istruzioni complete, consultare il manuale utente dell'A-Frame AF-600-EUR.

5. MANUTENZIONE

5.1. Sostituzione della batteria

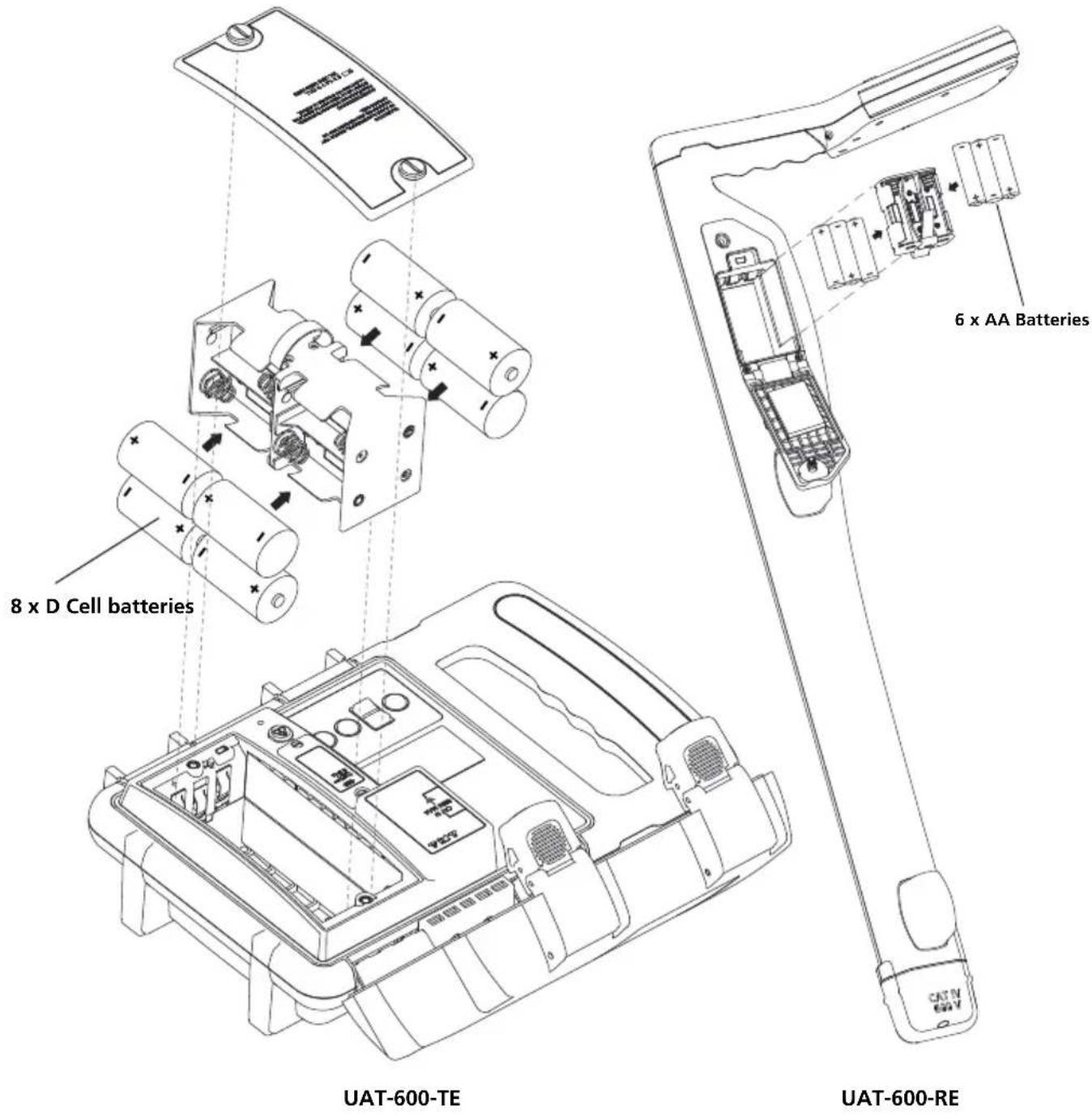

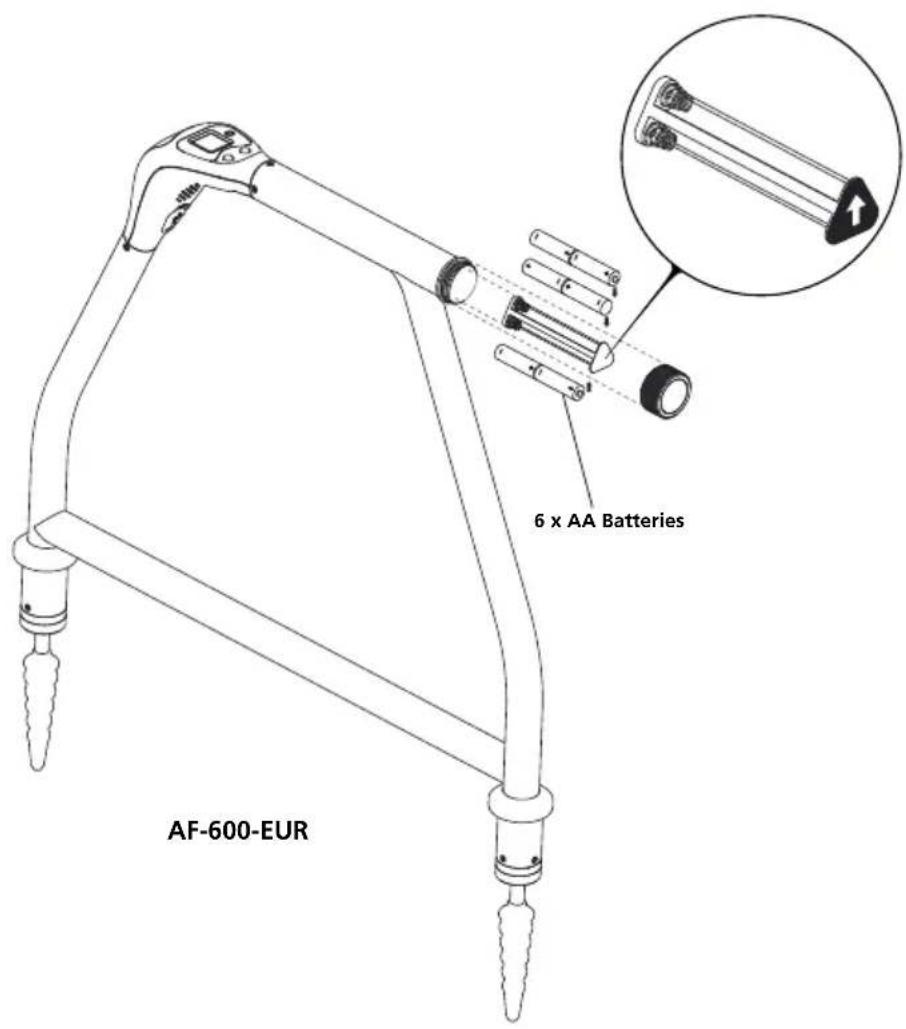

Utilizzare un cacciavite piatto per aprire lo sportello della batteria.

5.2. Sostituzione dei fusibili

Utilizzare un cacciavite piatto per aprire lo sportello del fusibile.

Utilizzare solo il fusabile di ricambio esatto.

6. SPECIFICHE

Trasmettitore UAT-600-TE
Tensione di esercizio Da 0 a 600 V
Frequenza di trasmissione	Circuito sotto tensioneModalità di induzione 33 kHz (32.768 Hz)Modalità di collegamento dirette: 8 kHz (8192 Hz) e 33 kHz (32.768 Hz)Modalità di serraggio: 8 kHz (8.192Hz) / 33 kHz (32.768Hz)Circuito privo di tensioneModalità di induzione 33 kHz (32.768 Hz)Modalità di collegamento dirette: 8 kHz (8.192 Hz), 33 kHz (32.768 Hz),A-Lo/A-Hi A-Frame: 8 kHz (8.192 Hz)Modalità di serraggio: 8 kHz (8.192Hz) / 33 kHz (32.768Hz)
Uscita di potenza in modalità di trasmissione	Max. 3 watt
Tensione d'uscita Max. 50 V rms
Corrente di uscita Max. 250 mA rms, corrente costante in 5 fasi
Misura della tensione di rete	0 V - 600 V, 50 Hz - 60 HzRisoluzione: 1 VPrecisione: ± 10%
Misurazione della resistenza (Circuito privo di tensione)	Da 0 Ω a 999 kΩPortata: Da 0 Ω a 999 Ω (risoluzione: 5 Ω)Portata: Da 1 Ω a 999 Ω (risoluzione: 1 kΩ)Precisione: ± 10%
Emissione di avviso di tensione pericolosa	≥ 30 V rmsIcona visualizzata a schermo: Tx▲
Avviso di tensione pericolosa sulla rete	≥ 30 V rmsSpia rossa:▲
Indicatore audio	Segnali acustici rapidi che indicano l'applicazione di un segnale migliorare
Ricevitore compatibile Ricevitore	UAT-600-RE
Accessori compatibili	Morsetto segnale SC-600-EURAF-600-EUR A-FrameKit punctali TL-UAT-600
Display	Display LC grafico monocromatico a matrice di puncti (retroilluminazione a LED)60 mm x 32 mm (2,4 x 1,3 pollici)
Frequenza di aggiornamento	Corrente (mA): 10 msTensione (V) 15 msResistenza (Ω): 330 ms
Temperatura e umidità operative	Da -20°C a 50°C (da -4°F a 122°F), ≤90% RH
Temperatura e umidità di immagazzinamento	Da -40°C a 60°C (da -40°F a 140°F), ≤90% RH
Altitudine d'esercizio < 2000 m (<6561 piedi)
Grado di inquinamento 2
Grado IP IP54
Prova di caduta 1 m (3,28 ft)
Alimentazione Otto (8) batterie a caline da 1,5 V D
Spegnimento automatico Nessuno
Durata batteria Circa 16 ore a 21° C (70° F) (tipico)
Indicazione di batteria scarica	A
Categoria di misurazione CAT IV 600 V
Protezione da sovraccarico	600 V RMSFusibile FF 500 mA, 1000 V, IR 30 kA, Φ6,3×32 mm
Omologazioni	SE: C E K A
Conformità di sicurezza	IEC 61010-1, IEC 61010-2-033CSA/UL 61010-1, CSA/UL 61010-2-033IEC 61010-031, CSA/UL 61010-031 (puntali)
Compatibilità elettromagnetica	IEC 61326-1 Corea (KCC): Apparecchiatura di Classe A (Apparecchiature Industriali di Trasmissione e Comunicazione) [1] [1] Questo prodotto soddisfa i requisiti per le apparecchiature elettromagnetiche industriali (Classe A) e il venditore o l'utente devono prenderne atto. Questa apparecchiatura è destinata ad essere utilizzata in ambienti aziendali e non delve essere utilizzata in ambienti domestici.
Dimensioni (H x L x P) Circa 355 x	230 x 120 mm (14 x 9 x 4,7 pollici)
Peso Circa 3,2 kg (7,0 lb) (con batterie installate)

Ricevitore UAT-600-RE
Tensione di esercizio Da 0 a 600 V
Modalità di rilevazione	Rilevazione attiva: 33 kHz (32.768 Hz) e 8 kHz (8.192 Hz)Rilevazione passiva: 50 / 60 Hz e Radio
Modalità di rilevazione Picco e nulla
Regolazione sensibilità(controllo guadagno)	Si
Misurazione della profondità fino	a 6 m (20 piedi)
Accuratezza della misurazione della profondità	Da 0,1 m (4 pollici) a 3 m (10 piedi): ± 3%Da 3 m (10 pollici) a 6 m (20 piedi): ± 5%
Sensibilità a 1 m (tipica)	Alimentazione: 2 mARadio: 20 μA8 kHz: 5 μA33 kHz: 5 μA
Illuminazione display Automatica
Indicatore audio Aumenta avvincinandosi al segnale
Trasmettitore compatibile Trasmettitore UAT-600-TE
Display	Display LC esterno da 109 mm (4,3 pollici), 320 x 240 B/N con retroilluminazione automatica
Frequenza di aggiornamento Immediato
Temperatura e umidità operative	Da -20° C a 50° C (da -4° F a 122° F), ≤90% RH
Temperatura e umidità di immagazzinamento	Da -40° C a 60° C (da -40° F a 140° F), ≤90% RH
Altitudine d'esercizio < 2000 m (<6561 piedi)
Grado di inquinamento 2
Resistenza a liquidi e polvere IP54
Prova di caduta 1 m (3,28 ft)
Alimentazione Sei (6) batterie alcaline da 1,5 V AA
Spegnimento automatico	15 ore in standbySi spegnerà automaticamente dopo 15 minuti alla serra premeere alcun pulsante
Durata batteria Circa 35 ore a 21° C (70° F) (tipico)
Indicazione di batteria scarica	e/or l'angolo in alto a destra dello schermo
Categoria di misurazione CAT IV	600 V
Omologazioni	CE K
Conformità di sicurezza	IEC 61010-1, IEC 61010-2-033CSA/UL 61010-1, CSA/UL 61010-2-033
Compatibilità elettromagnetica	IEC 61326-1 Corea (KCC): Apparecchiatura di Classe A (Apparecchiature Industriali di Trasmissione e Comunicazione) [1][1] Questo prodotto soddisfa i requisiti per le apparecchiaturelettromagnetiche industriali (Classe A) e il venditore o l'utente devono prenderne atto. Questa apparecchiatura è destinata ad essere utilizzata in ambienti aziendali e non delve essere utilizzata in ambienti domestici.
Dimensioni (H x L x P) Circa 302 x	120 x 779 mm (11,9 x 4,7 x 30,7 pollici)
Peso Circa 1,9 kg (4,2 lb) (con batterie installate)

AF-600-EUR A-Frame
Modalità di rilevazione (senza tensione)	8 kHz (8.192 Hz)
Modalità di rilevazione Individuazione del guasto verso terra
Sensibilità (tipica)	Modalità di individuatione dei cavi a 1 metro di profondità: 10 μA Modalità di rilevazione guasti: fino a guasti 2 MΩ
Illuminazione display Automatica
Indicatore audio L'altoparlante indica sinistra/destra con tono a impulsi/continuo
Trasmettitore compatibile Trasmettitore UAT-600-TE
Display	Display LC esterno da 33 mm (1,28 pollici) 128 x 128 B/N con retroilluminazione automatica
Frequenza di aggiornamento Immediato
Temperatura e umidità operative	Da -20°C a 50°C (da -4°C F a 122°C), ≤90% RH
Temperatura e umidità di immagazzinamento	Da -40°C a 60°C (da -40°C F a 140°C), ≤90% RH
Altitudine d'esercizio < 2000 m (<6561 piedi)
Grado di inquinamento 2
Grado IP	IP54
Prova di caduta	1 m (3,28 ft)
Alimentazione Sei (6) batterie alcaline da 1,5 V AA
Spegnimento automatico	15 ore in standbySi spegnerà automaticamente dopo 15 minuti alla premeare alcun pulsante
Durata batteria circa 60 ore a 21° C (70 ° F) (tipico)
Indicazione di batteria scarica	Lampeggiante
Omologazioni	© C E K A
Conformità di sicurezza	IEC 61010-1 CSA/UL 61010-1
Compatibility elettromagnetica	IEC 61326-1 Corea (KCC): Apparecchiatura di Classe A (Apparecchiature Industriali di Trasmissione e Comunicazione) [1] [1] Questo prodotto soddisfa i requisiti per le apparecchiature elettromagnetiche industriali (Classe A) e il venditore o l'utente devono prenderne atto. Questa apparecchiatura è destinata ad essere utilizzata in ambienti aziendali e non deve essere utilizzata in ambienti domestici.
Dimensioni (H x L x P) Circa 355 x	230 x 120 mm (14 x 9 x 4,7 pollici)
Peso Circa 1,9 kg (4,2 lb) (con batterie installate)

Morsetto segnale SC-600-EUR
Tensione e corrente di esercizio D	a 0 a 600 V, 100 A max.
Frequenza operativa 33 kHz (32.7)	68 Hz) e 8 kHz (8.192 Hz)
Tensione segnale Uscita (nominale)	23 V rms a 8 kHz30 V rms a 33 kHz
Temperatura e umidità operative	Da -20°C a 50°C (da -4°C F a 122°C), ≤90% RH
Temperatura e umidità di immagazzinamento	Da -40°C a 60°C (da -40°C F a 140°C), ≤90% RH
Altitudine d'esercizio < 2000 m (<6561 piedi)
Grado di inquinamento 2
Grado IP IP54
Prova di caduta 1 m (3,28 ft)
Categoria di misurazione CAT IV	600 V
Omologazioni	© C E K A
Conformità di sicurezza	IEC 61010-1, IEC 61010-2-032CSA/UL 61010-1, CSA/UL 61010-2-032
Compatibilità elettromagnetica	IEC 61326-1 Corea (KCC): Apparecchiatura di Classe A (Apparecchiature Industriali di Trasmissione e Comunicazione) [1][1] Questo prodotto soddisfa i requisiti per le apparecchiature elettromagnetiche industriali (Classe A) e il venditore o l'utente devono prenderne atto. Questa apparecchiatura è destinata ad essere utilizzata in ambienti aziendali e non delve essere utilizzata in ambienti domestici.
Dimensioni (H x L x P) Circa 295 x	180 x 37 mm (11,6 x 7,1 x 1,4 pollici)
Peso Circa 0,85 kg (1,9 libbre)
Kit suntali TL-UAT-600
Categoria di misurazione CAT IV	500 V
Tensione e corrente di esercizio	Puntali: 600 V, 10 A max.Clip: 600 V, 10 A max.
Lunghezza suntali 3,5 m (11,5 ft)
Trasmettitore compatibile Trasmèttitore UAT-600-TE
Temperatura e umidità operative	Da -20°C a 50°C (da -4°C F a 122°C), ≤90% RH
Temperatura e umidità di immagazzinamento	Da -40°C a 60°C (da -40°C F a 140°C), ≤90% RH
Altitudine d'esercizio < 2000 m (<6561 piedi)
Grado di inquinamento 2
Omologazioni	© C E K
Conformità di sicurezza	IEC 61010-031CSA/UL 61010-031
Compatibilità elettromagnetica	IEC 61326-1 Corea (KCC): Apparecchiatura di Classe A (Apparecchiature Industriali di Trasmissione e Comunicazione) [1][1] Questo prodotto soddisfa i requisiti per le apparecchiature elettromagnetiche industriali (Classe A) e il venditore o l'utente devono prenderne atto. Questa apparecchiatura è destinata ad essere utilizzata in ambienti aziendali e non deve essere utilizzata in ambienti domestici.
Dimensioni (H x L x P) Circa 230 x	90 x 80 mm (9 x 3,5 x 3,1 pollici)
Peso Circa 0,5 kg (1,1 libbre)
