| Tipo di prodotto | Collettore di polvere |
| Marca | Metabo |
| Modello | SPA 2002 W |
| Raccordo di aspirazione | 100 mm |
| Potenza nominale del motore | 1,1 kW |
| Alimentazione | 230 V / 50 Hz, monofase |
| Portata volumetrica (tubazione) | 565 m³/h |
| Depressione (portata nominale) | 2118 Pa |
| Superficie filtrante | 4,1 m² |
| Volume del serbatoio | 135 L max |
| Dimensioni (L x l x H) | 1178 x 650 x 1973 mm |
| Peso | 114 kg |
| Contenuto residuo di polvere | Classe H3 (< 0,1 mg/m³) |
| Livello di pressione acustica | 69 dB(A) (a 1 m, senza trasporto) |
| Pulizia dei filtri | Manuale (leva di pulizia) |
| Monitoraggio della pressione | Manometro differenziale ad ago |
| Classe di polvere ammissibile | St 1 (KST ≤ 200 bar m/sec) |
| Lunghezza del cavo di alimentazione | 5 m (H07RNF 3x1,5 mm²) |
| Tipo di spina | Schuko CEE 7/4 |
| Accessori inclusi | Sacchetto per segatura, set di filtri |
Domande frequenti - SPA 2002 W METABO
Domande degli utenti su SPA 2002 W METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Collettore di polvere in formato PDF gratuitamente! Trova il tuo manuale SPA 2002 W - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SPA 2002 W del marchio METABO.
MANUALE UTENTE SPA 2002 W METABO
Istruzione originali 23
es Manual original 28
pt Manual original 33
sv Bruksanvisning i original 38
fi Alkuperäiset ojheet 42

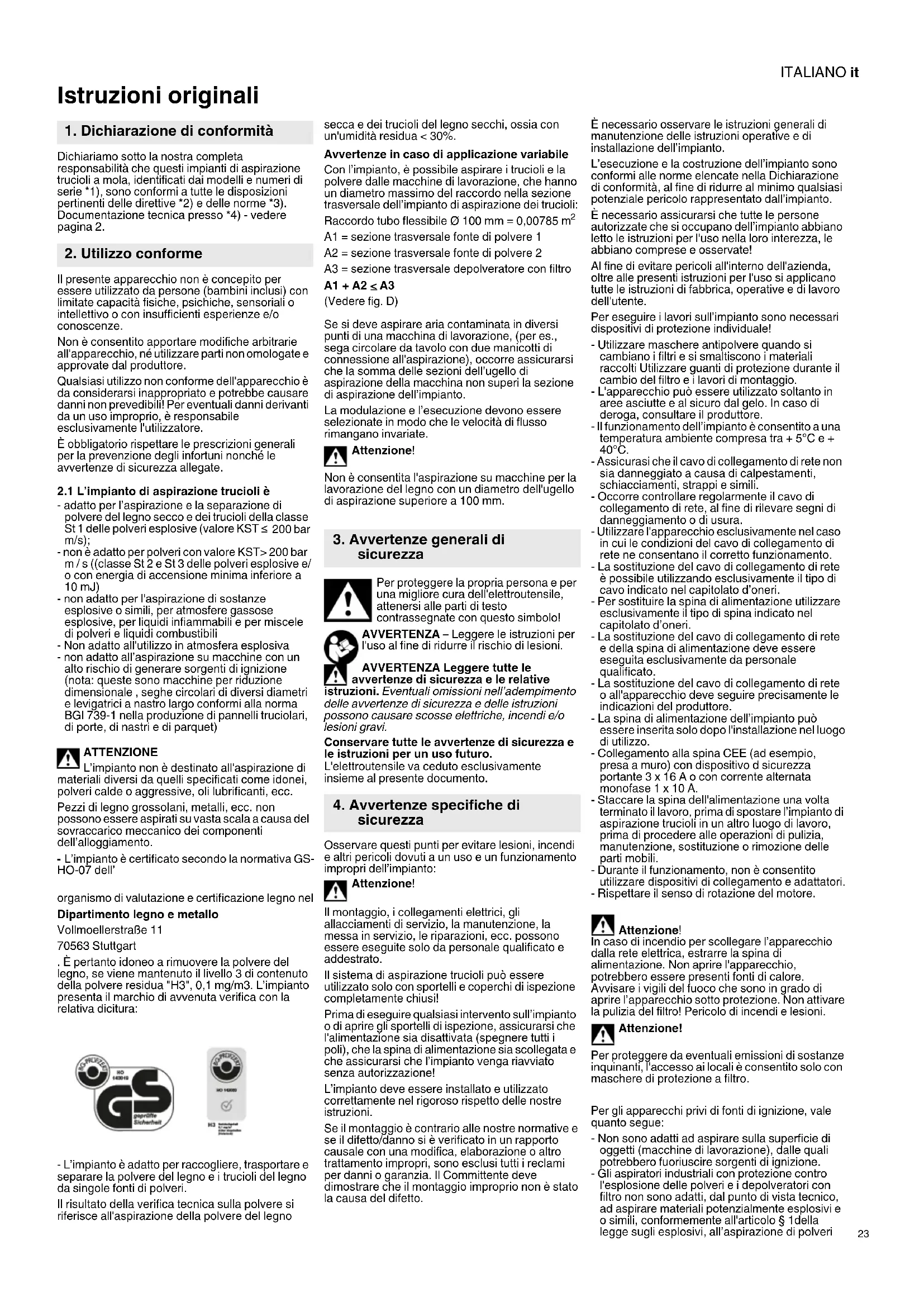

Istruzioni originali
1. Dichiarazione di conformità
2. Utilizzo conforme
Il presente appearecchio non è concepito per essere utilizzato da persona (bambini inclusi) con limitate energia fisiche, psichiche, sensoriali o intellettivo o con insufficienti esperienze e/o conoscenze.
Non è consentito apportare modifiche arbitrarie all'apparecchio, né utilizzare parti non omologate e approuvate dal produttore.
Qualiasiutilizzo non conforme dell'apparecchio eda considerarsi inappropriato e potrebbe causare danni non prevedibili!Per eventuali danni derivanti da un uso improprio, è responsable esclusivamente l'utilizzatore.
E obblatorio rispettoare le prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
2.1 L'impiano di aspirazione trucoli e
- adatto per l'aspirazione e la separazione di polvere del legno secco e dei trucoli della classe St 1 delle polveri esplosee (valore KST ≤ 200 bar m/s);
non è adatto per polveri con valore KST>200 bar m/s ((classe St 2 e St 3 delle polveri esplosive e/o con energia di accensione minima inferiore a 10 MJ)
non adatto per l'aspirazione di sostenze explosive o similii, per atmossere gassose esplosive, per liquidi inflammabili e per misce di polveri e liquidi combustibili - Non adatto all'utilizzo in atmossera esplosiva
non adatto all'aspirazione su machine con un alto rischio di generare sorgenti di ignizione (nota: QUESTe sono machine per riduzione dimensionale, seghe circolari di diversi diametri e levigatrici a nastro longo conformi alla norma BGI 739-1 nella produzione di pannelli truciolari, di porte, di nastri e di parquet)
ATTENZIONE
L'impiano non è destinato all'aspirazione di materiali diversi da quali specificati come idonei, polveri calde o aggressive, oli lubrificanti, ecc.
Pezzi di legno grossolani, metalli, ecc. non possono essere aspirati su vasta scala a causa del sovraccarico meccanico dei componenti dell'alloggiamento.
- L'impiano è certificato secondo la normativa GS-HO-07 dell'
organismo di valutazione e certificazione legno nel
Dipartimento legno e metallo
E pertanto idoneo a rimuovere la polvere del legno, se viene mantenuto il livello 3 di contentuto della polvere residua "H3", 0,1 mg/m3. L'impianto presenta il marchio di avvenuta verifica con la relativa dicitura:
- L'impiano è adatto per raccogliere, trasportare e separare la polvere del legno è trucioli del legno da singole fonti di polveri.
Il risultato della verifica tecnia sulla polvere si riferisce all'aspirazione della polvere del legno
secca e dei trucoli del legno secchi, ossia con un'umidita resida < 30% .
Avverenze in caso di applicazione variabile
Con l'impianto, è possibile aspirare i trucoli e la polvere delle macchine di lavorazione, che hanno un diametro massimo del raccordo nella sezione trasversale dell'impianto di aspirazione dei trucoli: Raccordo tubo flessibile Ø 100 mm = 0,00785 m²
A1 = sezione trasversale fonte di polvere 1
A2 = sezione trasversale fonte di polvere 2
A3 = sezione trasversale depolveratore con filtrato
A1 + A2 ≤ A3
(Vedere fig. D)
Se si deve aspirare aria contaminata in diversi punti di una macchina di lavorazione, (per es., sega circolare da ravolo con due manicotti di connessione all'aspirazione), occorre assicurarsi che la somma delle sezioni dell'ugello di aspirazione della macchina non superi la sezione di aspirazione dell'impianto.
La modulazione e l'esecuzione devono essere selezione in modo che le velocità di flusso rimangano invariate.
Attenzione!
Non è consentita l'aspirazione su machine per la lavorazione del legno con un diametro dell'ugello di aspirazione superiore a 100 mm.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorura cura dell'elettROUTensile, attenersi alle parti di testo contrassegnate con questo simbolo!
AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
istruzioni. Eventuali omissionsi nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesions gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'eeltroutensile va ceduto esclusivamente insieme al presente documento.
4. Avvertenze specifiche di sicurezza
Osservare quosti punti per evitare lesioni, incendi e altri pericoli dovuti a un uso e un funzionamento improperi dell'impianto:
Attenzione!
Il montaggio, i collegamenti elettrici, gli allacciamenti di servizio, la manutenzione, la messa in servizio, le riparazioni, ecc. possono essere eseguite solo da personale qualificato e addestrato.
Ilsystemadiaspirazione trucoli puoessereutilizzato solo con sportelli e coperchi di ispezionecompletamente chiusi!
Prima di eseguire qualsiasi intervento sull'impianto o di aprire gli sportelli di ispezione, assicurarsi che l'alimentazione sia disattivata (spagnere tutti i poli), che la spina di alimentazione sia scollegata e che assicurarsi che l'impianto venga riavviato alla autorizzazione!
L'impianto deve essere installato e utilizzato correttamente nel rigoroso rispetto delle nostre istruzioni.
Se il montaggio è contrario alle nostre normative e se il difetto/danno si è verificato in un rapporto causale con una modifica, elaborazione o altri trattamento improperi, sono escludi tutti i reclami per danni o garanzia. Il Committente deve dimostrare che il montaggio improper non è stato la causa del difetto.
E necessario osservare le istruzioni generali di manutenzione delle istruzioni operative e di installazione dell'impianto.
L'esecuzione e la costruzione dell'impianto sono conformi alle norme elencate nella Dichiarazione di conformità, al fine di ridurre al minimo qualiasi potenziale pericolato rappresentato dall'impianto.
É necessario assicurarsi che tutte le personne autorizzate che si occupano dell'impianto abbiano letto le struzioni per l'uso nella loro interezza, le abbiano comprese e osservate!
Al fine di evitare pericoli all'interno dell'azienda,或者其他 presenti istruzioni per l'uso si applicano tutte le istruzioni di fabbrica, operative e di lavoro dell'utente.
Per eseguire i lavori sull'impianto sono necessari dispositivi di protezione individuale!
- Utilizzare maschere antipolvere quando si cambianio i filtri e si smaltiscono i materiali raccolti Utilizzare quanti di protezione durante ilchio.
- callback del filtr e i lavori di montaggio.
- L'apparecchio può essere utilizzato solitanto in aree ascutte e al sicuro dal gelo. In caso di deroga, consultare il produttore.
- Il funzionamento dell'impianto è consentito a una temperatura ambiente compresa tra +5^ e +40^ .
- Assicurasi che il cavo di collegamento di rete non sia danneggiato a causa di calpestamenti, schiacciamenti, strappi e simil.
- Occorre controllare regolarmente il cavo di collegamento di rete, al fine di rilevare segni di danneggiamento o di usura.
- Utilizzato l'apparecchio esquisamente nel caso in cui le condizioni del cavo di collegamento di rete ne consentano il corretto funzionamento.
- La sostituzione del cavo di collegamento di rete è possible utilizzato esclusivamente il tipo di cavoindicato nel capitolato d'oneri.
- Per sostituire la spina di alimentazione utilizzare escludamente il tipo di spinaindicato nel capitolato d'oneri.
- La sostituzione del cavo di collegamento di rete e della spina di alimentazione delve essere eseguita esclusivamente da personale qualificato.
- La sostituzione del cavo di collegamento di rete o all'apparecchio deve seguire praticamente le indicazioni del produttore.
- La spina di alimentazione dell'impianto può essere inserita solo dopo l'installazione nel luogo di utilizzo.
- Collegamento alla spina CEE (ad esempio, presa a muro) con dispositivo d sicurezza portante 3 × 16 A o con corrente alternata monofase 1 × 10 A.
- Staccare la spina dell'alimentazione una volta terminato l lavoro, prima di spostare l'implanto di aspirazione trucoli in un altri luogo di lavoro, prima di procedere alle operazioni di pulizia, manutenzione, sostituzione o rimozione delle parti mobili.
- Durante il funzionamento, non è consentito utilizzato dispositivi di collegamento e adattatori.
- Rispettare il senso di rotazione del motore.
Attenzione!
In caso di incendio per scollegare l'apprecchio alla rete elettrica, estrarre la spina di alimentazione. Non aprire l'apprecchio, potrebbero essere presenti fonti di calore. Avvisare i vigili del fuco che sono in grado di aprirle'apprecchio在整个 mondo. Non attivare la pulizia del filcro! Pericolo di incendi e lesioni.
Attenzione!
Per proteggere da eventuali emissioni di sostenze inquinanti, l'accesso ai locali è consentito solo con maschere di protezione a filtrlo.
Per gli appearecchi privi di fonti di ignizione, vale quanto segue:
Non sono adatti ad aspirare sulla superficie di oggett (macchine di lavorazione), delle quali potrebbero fuoriuscire sorgenti di ignizione.
Gli aspiratori industriali con protezione contro l'esplosione delle polveri e i depolveratori conrosso non sono adatti, dal punto di vista tecico, ad aspirare materiali potenzialmente esplosivi e o simili, conformamente all'articolo 1 della legge sugli esplosivi, all'aspirazione di polveri
ITALIANOit
esplose de la classe 2 e della classe 3 e delle miscele di polveri e di liquidi inflammabili.
- Per il collegamento di aspirapolveri industriali e di impianti di aspirazione trucoli ad azionamento elettrico, è possibile utilizzato solo spine e prese di corrente secondo il VDE 0165 sezione 6.6.1. Non sono consentiti connettori di interconnessione e adattatori. In caso di necessità svuotare il contentatore raccoglipolvere. Utilizzato esclusivement accessori. originali
Non aspirare liquidi, gas aggressivi, materiali facilemente infiammabili oppure particelle ad incandescenza (oggetti fonte di calore o simili). L'utilizzo dell'implanto di aspirazione trucioni e vietato per esempio nei centri di verniciatura. E vietato inoltre aspirare sulle macchine per la lavorazione del legno presso le quali vi sa la possibilità di incendio (ad es., seghe pluristrato). - Pulire l'alloggiamento eslusivamente con un detergente liquido di tipo domestico e un panno umido.
- Questi impianti di aspirazione non sono previsti per l'installazione in un'area a rischio di esplizione.
Prima di eseguire qualsiasi intervento sull'impianto, scollegare l'apparecchio alla rete elettrica.
In caso di arresto d'emergenza, estrarre la spina di alimentazione.
4.1 Indicazioni generali
Gli impianti di aspirazione trucoli sono essere utilizzati escludivamente su reti TN con il condutatore del neutro collegato a terra.
L'impianto cui èssere utilizzato escludivamente da personne che ne conoscano il funzionamento ed espessamente incaricate del suo'utilizzo.
Utilizzare esclusivamente accessori originali Metabo durante il funzionamento dell'apparechio.
Il ventilatore è rivestito da un pannello, quello rivestimento più essere allentato solo con un appearechio. Se questo pannello viene rimioso, sussiste il rischio residuo che possa verificarsi un movimento causato dal contatto con parti in movimento.
Utilizzato i sacchi raccoglipolvero monouso con aperture richiudibile, si garantisce uno smaltimento efficace. Pertanto durante la sostuzione di un sacco raccoglipolvero non è escluso il rischio di inalare polvere. Rispettando le avventenza (riportate nel punto 8.5.4) sulla sostuzione è sullo smaltimento è possibile ridurre al minimo质疑 rischi.
L'impiano è adatto per aspirare polvere del legno secca, materiali plastici e trucoli del legno secchi. Ciò valeanche per la polvere del legno di quercia e di faggio. La verifica s riferisce inanzitutto alle polveri del legno, effettuare l'aspirazione di altri tipi di trucoli metallici, ceramici e organici della classe di esplosion della polvere St 1 escludivamente dopo aver consultato il produttore. Se l'impiano è esesto a quantità estreme di polvere, consulare prima il produttore.
Durante l'aspirazione di una macchina per la lavorazione del legno "a prova di polvere" con una fonte di polvere, "ilutilizzo dell'impianto garantisce che il valore di 2mg / m^3 in questa postazione di lavoro sulla macchina venga mantenuto con sicurezza in modo permanente, se non sono presenti agenti esterni negativi. Il monitoraggio metrologico di tale postazione di lavoro viene quindi eliminato!
Per mantenere quosti vantagei dell'impianto per lungo tempo, è essenziale osservare queste istruzioni per l'uso. Prima di mettere in funzione l'apparecchio per la primaolta, leggerle accuratamente. In caso di domande, siamo sempre a vostra disposizione.
Per eventuali accessori necessari fare riferimento alla documentazione allegata.
L'impiano deve essere incluso nella documentazione relativa alle protezioni antideflagranti e antincendio dell'operaore.
4.2 Installazione dell'impiano di aspirazione trucioli (posizione)
La pellicola e gli altri materiali di imballaggio devono essere rimossi. L'impianto dovrebbe essere posizionato quando più possibile in prossità della macchina per l'aspirazione del legno. Posizione rileapprecchio su una superficie
piana. Bloccare la rotella girevole nel luogo di utilizzo.
4.3 Prevenzione di incendi e lesioni
4.3.1 Macchine che generano scintille
L'impiano non è adatto, perché una protezione aggaintiva adeguata dal punto di vista tecnico, ad aspirare sulle macchine per la lavorazione del legno, dalle quali potrebbero fuoriscire scintille. L'aspirazione su macchine per la lavorazione del legno presso le quali vi si la reale possibilità di incendio (ad es., seghe pluristrato). (ad es. come seghe circolari a più lame, levigatrici a nastro largo negli impianti di pannelli trucolari e nelle fabbriche di porte) è consentita solo con un dispositivo di sicurezza aggaintivo (sistema antincendio) in caso di ritorno dell'aria. Non deve essere aspirata nell'impianto alcuna fonte di ignizione procedurale o ambientale (come parti incandescenti).
4.3.2 Cavo di aspirazione
L'ugello di afflusso sull'apparecchio ha un diametro esterno di 100 mm
Il tubo di aspirazione con i corrispondenti valori nominali delve essere fissato all'ugello con la fascetta.
Collegando il tubo di aspirazione, assicurarsi che il materiale sia conduzione elettrico e non inframmabile, e che il collegamento elettrico tra il tubo e il manicotto dell'impanto funzioni correttamente.
Se viene utilizzato un cosiddetto "tubo a spirale", la spirale metallica deve essere rimossa per circa 5 cm. Rimuovere il tubo rianente nell'area spelata e pieggare il filo metallico nudo verso l'interno in modo che venga stabilita una conduttività elettrica adeguata alla porta di aspirazione quando il tubo è collegato. Quindi fissare il tubo con una fascetta ffettata o una cinghia di tensionamento.
I tubi di plastica devono essere dificilmente inflammabili. Utilizzato solo tubi con larghezz nominali appropriate.
Requisiti dettagliati per i sistemi di tubazioni
-utilizzare solo tubi in acciaio e tubi flessibili ignifughi muniti di bobina in metallo per la messa a terra elettrastistica.
assicurare una messa a terra continua
-utilizzare il cursore automatico (se richiesto)
- Evitare velocità dell'aria inferiori alla velocità minima dell'aria di trasporto
4.3.3 Ventilatore
Grazie alla struttura del ventilatore, l'impianto è conforme al progett B 1 (tip di progett primo di fonti di ignizione) se non vengono aspirate machine che generano scintille o se è installato unsystema antincendio.
4.3.4 Condutture
Le tubazioni installare in modo permanente in area a rischio di incendio devono essere realizzate con materiali non combustibili. I cavi di collegamento tra la macchina e la condotta comune di connessione o la condotta principale devono almeno essere costituiti da materiali ignifughi. La massima lunghezza del tubo (i cosiddetti tubi flessibili) non puo superare 0,5m ,se ciò cui essere evitato utilizzato elementi del tubo adequali.
4.3.5 Messa a terra
I componenti, in particolare le tubazioni metalliche e i tubi flessibili, devono essere elettricamente collegati a terra per scaricare l'eletricità statica alla macchina di lavorazione sul ventilatore/filtro.
4.4 Possible uso impropero
L'impiano di aspirazione trucoli più essere utilizzato esclusamente nell'ambero dei dati tecnici assegnati da Metabo. Qualsiasi altri o più ampio uso di quello descritto al punto "2. Utilizzo conforme" è considerato uso improprio. Il produttore non è responsable per danni derivanti da cui.
Un possiblo uso impropero e ad es.:
trasporto di mezzi con alte o basse temperature non autorizzate, con mezzi aggressivi o allanto polverosi.
- vedi punto 4 pagina 3 (Per gli apparecchi privi di fonti di ignizione, vale quanto segue)
4.5 Rischi residui
L'implanto cui presentare rischi se non è gestito da personale addestrato e/o utilizzato in modo imprudente o impropero.
I rischi residui sono pericoli potenziali, non ovvi, come ad es.:
- lesioni dovute alla mancata osservanza delle istruzioni, norme, linee guida o regolamenti di sicurezza,
- lesioni causate da lavoro non coordinato,
- rischi derivanti da lavori sull'impiano elettrico, sui cavi e sui collegamenti.,
-ecc.
4.6 Stoccaggio,trasporto
Attenzione! Attenzione!
- Conservare le singole parti funzionali nella loro confezione originale, in ambiente asciutto e protetto dalle intemperie.
- Coprire i pallet aperti con teloni e proteggere le parti funzionali dallo sporco (ad es. da trucoli, pietre, acqua, ecc.).
- Quando si trasporta in condizioni difficili (ad esempio, su veicoli aperti, in caso di vibrazioni eccezionali, in transito via mare o in paesi subtropici), è necessario utilizzato un imballaggio aggiuntivo per respingere gli effetti di questi influssi particulari.
- Prevenire sbalzi di temperatura continui e soprattutto bruschi durante lo stoccaggio. Ciò risulta particulamente dannoso se l'umidità riesce a condensarsi.
- Per periodi di conservazione supremo, verificare laabilità di rotazione delle parti rotanti (cuscinettte, ventilatori, ecc.) prima del montaggio
- Osservare a tale scopoanche le avventenede sicurezza contentue nelle singolesezioni.
- L'impliano può essere trasportato sul luogo di installazione con un carrelo elevatore (vedi Fig. G). Dopio il montaggio, lo spostamento può essere esgetto a mano.
- Durante il trasporto, i singoli componenti devono essere trasportati in posizione verticale e fissati contro il ribaltamento.
- Durante il trasporto, garantire una visibilità sufficiente (se necessario con proprio personale).
- Le personne non devono sostare nell'area di trasporto.
- Utilizzare lunghezze delle forcole adeguate per evitare danni alla parte inferiore dell'apparecchio. In linea di principio, è necessario prestare attenzione a possibili sporgenze (ad esempio ammortizzatori).
- Durante il trasporto, devono essere osservate le norme pertinenti alla sicurezza sul lavoro e alla protezione dell'ambiente.
- Garantire l'utilizzo di mezzi di sollevamento adeguati.
- Il trasporto dell'impianto deve essere eseguito esclusivamente da personale fornato, addestrato e qualificato e a norma per quando riguarda l'aspetto della "sicurezza".
- Quando si realizza un apparecchio di trasporto per il quale è richiesta una patente di guida, è necessario assicurarsi che il personale sa in passesso di una patente di guida valida.
- Il limite di inclinazione è di circa 12^ (vedi Fig. F). Ristettare la posizione del baricentro
4.7 Obblighi dell'operaore
L'operaatore dell'impianto deve formare regolarmente il proprio personale sui seguenti argumenti:
- Osservanza e uso delle istruzioni operative e di INSTALLazione, nonché delle dispositionsi di legge.
- Funzionamento conforme dell'impianto.
- Se necessario, osservanza delle istruzioni per la protezione delle fabbriche e delle istruzioni per l'uso dell'operaatore.
- Comportamento in caso di emergenza
5. Descrizione del prodotto
La designazione esatta del tipo, la categoria di filtrato utilizzata, l'area del filtrato e i dati del motore sono riportati sulla targhetta.
L'intervallo di lavoro è compreso tra il flusso di volume nominale e il flusso di volume minimo. Il flusso di volume minimo dell'impianto devese selezione in modo che sia garantita una
velocità minima dell'aria di 20 m/s contemporaneamente in tutte le sue macchine per la lavorazione del legno nel suo ugello di aspirazione, se non diversamente specificato dal produttore della macchina di lavorazione.
Gli impianti di aspirazione trucoli compatti nella progettazione del system per la raccolta di polvere e trucoli del legno, con camera filtrato integrata e ventilatore incorpore o pulizia manuale.
Costruzione dell'alloggiamento in lamiera d'acciao zincata a parete singola con coperchio o sportello di ispezione. Scatola di controllo per il controlio del systema completo ai sensi del VDE 0100, 0113, 0165. Il monitoraggio di un flusso di volume minimo prescritto (ad esempio 18m / s o 20 m/s) ha luogo nell'impianto di aspirazione trucoli mediana la misurazione della pressione differenziale del filtrto mediante una cella a pressione differenziale.
La struttura interna liscia dell'alloggiamento assicurata una pulizia facile e veloce degli appearecchi.
6. Sintesi
Vedere pagina 2 fig. A
1 Recipienti per l'inscatolamento
2 Finestrella
3 Leva di tensionamento per il recipiente per l'inscatolamento
4 Portadiazospirazione
5 Copertura dell'allo
6 Levadisvuotamento
7Vitea stella
8 Cappa ammortizzatrice
9 Manometro
10 Targhetto del modello
11 Interrupttore
12 Mulinello
13 Piastra di ritegno del filtro
14 Filtro
15 Cuscinetti in plastica
16 Barra vibrante
17 Braccio tergicristalli
7. Montaggio
La pellicola e gli altri materiali di imballaggio devono essere rimossi. L'implanti di aspirazione trucoli è montato ed è prono per il collegamento.
Nonostante i processi di produzione optimizzati, sussente un rischio residuo di lesioni dovute agli spigoli taglienti.
Al fine di ridurre ulteriormente il rischio di lesions, in genere è necessario indossare dispositivi di protezione individuale (quanti protettivi, ecc.) durante il montaggio dell'apparechio.
Indicazioni generali:
Deve essere disponibile spazio sufficiente per il funzionamento e la manutenzione dell'implanto.
Nota:
Gli accessori al momento della segna si trovano nel recipiente per l'inscatolamento.
Attenzione!
Coprige gli apparecchi prima o dato il montaggio.
fino alla messa in servizio per evitare danni e
sporco.
8. Messa in servizio e manutenzione
8.1 Avvertenze generali
Attenzione!
Al momento della messa in funzione, è necessario verificare tutte le funzioni controllare la conformità con i dati sulle prestazioni.
8.2 Collegamento elettrico
Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corri ai dati eletrici riportati sulla targhetta del modello.
Prestare attenuation al senso di rotazione corretto quando si collega la versione trifase (SPA 2002 D).
Attenzione!
I lavori di installmente, messa in servizio, manutenzione e riparazione possono essere eseguiti solo da personale specializzato fornato, addestrato e qualificato.
É necessario osservare le istruzioni generali di manutenzione delle istruzioni operative e di installazione dell'impianto di aspirazione trucioli.
A Attenzione!
Quando si lavora su questo impianto,esso, in genere devise esserepreventamente disattivato. Poi si deve spegnere l'interruttore principale e/o l'interruttore di riparazione (spagnere tutti i poli), estrarre la spina di alimentazione e assicurare il riavvio non autorizzato. Apire le porte di ispezione solo quando i ventilatori sono spenti e fermi.Dopo aver spento I'apparecchio, la girante funziona ancora da 1 a 3 minuti.
La girante non deve mai essere frenata a mano o con oggetti.
Prima di mettere in funzione l'impiano, è necessario controllare la sede di tenuta di tutti i filtri installati, in particolare il filcro per le polveri sotlli.
Le istruzioni per l'uso di altri appearecchi collegati devono essere prese in considerazione.
Applicare sempre a monte un interrottore di sicurezza F (BCD) con corrente di scatto massima di 30 mA.
8.3 Messa in servizio dell'impiano di aspirazione trucoli
La pellicola e gli altri materiali di imballaggio devono essere rimossi. Il depolveratore dovrebbe essere positizonato quando più possibile in prossimità della macchina per l'aspirazione del legno. Posizionare l'apparecchio su una superficie piania. Bloccare la rotella girevole nel luogo di utilizzo. Per un montaggio pronto all'uso, il contentitore di riempimento devesse allentato e rimioso sulle due chiusure di bloccaggio.
Il sacchetto dei trucoli nel contentatore di riempimento (1) (un sacchetto raccoglitrucioli incluso nella segna) viene rimioso e aperto. Ora metti il sacchetto nel contentatore di riempimento (1),e per quanto possibile,piegalo sul bordo di circa 100~mm (Fig.E).Assicurasi che il sacchetto si adatti perfettamente alla finestrella (2) per poter leggere il livello di riempimento.Dopo l'avanzamento del contentatore, il contentatore di riempimento viene inserto saldamente (3) azionando le chiisure di bloccaggio.
Attenzione!
Spagnere l'interruttore principale prima di estrarre i contentitori di raccolta.
Nel corso di questa attività, lavorare con una maschera antipolvere (maschera conrosso antiparticolato,rosso classe 2) in agli caso.
Evitare che altre personne entrino in contatto con la polvere.
Il nuovo sacchetto raccoglipolvere viene inserito come descriptorsoprasa (inserimento del sacchetto raccogiltrucioli) (Fig. E).
8.4 Ventilatore
Prima messa in funzione:
1.Controllare se nell'area dell'aria pulita sono presenti corpi estranei.
2.Controllare la girante in relazione al funzionamento libero ruotandola a mano.
3.Controllare che il ventilatore non sia sporco e sbilanciato, danneggiato e correso.
4.Serrare di nuovo tutte le viti di fissaggio.
5.Controllate il senso di rotazione degli elementi di azionamento.
6.Controllare il senso di rotazione del ventilatore (vedere la freccia sull'alloggiamento del ventilatore) accendendo breveamente il motore.
7. Se necessario, correggere il senso di rotazione.
8. Misurare il consumo attuale dell'implanto di aspirazione trucoli collegato (rete di tubazioni) e confrontarlo con la currente nominale indicata sulla targhetta del motore.
- Eseguire un controllo del conduttore di terra.
Attenzione!
Se il senso di rotazione non è corretto, sussiste il rischio di sovraccarico del motore. Il consumo di corrente non deve superare la corrente nominale indica. Il regime massimo del motore non deve essere superato.
La velocità massima del ventilatore non deve essere superata.
Indicazioni di pericolo:
I ventilatori devono essere controllati e documentati durante la messa in servizio e successivement a intervali regolari relativamente alle vibrazioni non consentite!
I ventilatori non devono essere azionati in caso di vibrazioni e rumori insoliti o velocità di vibrazione inammissibilmente elevate!
Il funzionamento con valori di vibrazione inammissibilmente elevati cui provocare la rottura delle ruote, con seguenti gravi danni materiali e lesioni personali.
8.5 Filtr0 (14)
8.5.1 Pulizia filtro
La resistenza del filtrò è monitorata da un manometro attaccato (9) all'apparechio. Quando si raggiunge il max. pressione negativa consentita (area rossa), il disposativo deve essere spento (6) e il filtrò pulito spostando ripetutamente la leva di pulizia (14) su e giu.
A
Attenzione!
La pulizia è efficace solo quando (6) il ventilatore è fermo!
Non guidare la leva di pulizia sino all'arresto quando si pulisce con il movimento verso l'alto!
8.5.2 Pulizia dei filtri principali
Nel corso del tempo, gli elementi filtranti si intaseranno lentamente a causa dei depositi profondi di particolato nei pori. A causa del dispositivo di pulizia del Filtering, questa polvere fine non cui quod essere rimossa. In quello caso si deve sostituire il filtering.
8.5.3 Sostituzione del filtro
Per cancellare il filtrlo (14), è necessario prima smontare il dispositivo di pulizia. Per fare ciò, rimuovere il contentitore di riempimento (1) per entrare nella camera del filtrlo dal basso.
Dopo aver rimioso i dadi con una chiave (SW 10), i bracci del tergicristallo possono (17) essere rimossi uno alla volta. Non appena i bracci del tergicristallo (17) e il cavo di terra vengono rimossi alla barra vibrante, (16) la barra vibrante cui sono estratta lateralmente (16) allentando la vite di fissaggio. Ora sollevare i coperchio superiore svitando (7) la vite a stella.
Per rimuovere l'unità filtró versus l'alto, svitare la vite di fissaggio superiore dalla copertura della cappa ammortizzatrice (8) e ritagliare la giuntura cementata sulla piatra di fissaggio del filtrò (13) con due tagli.
Quando si installa la nuova unità dette, i passaggi devono essere eseguiti nel segmente ordine (vedere Fig. B e C):
- Inserire l'unità filtrlo (Fig. B) dall'alto, facendo attenzione alla direzione del naso di ricezione (16) dell'asta vibrante
- Infilare la barra vibrante (16) e fissarla con la vite di fissaggio all'uscita
- Inserire bracci del tergicristallo (17) (posizione correttamente la rientranza per l'albero) e fissarli con il controdo.
- Non delve essere dimenticato l'avvitamento del cavo di messa a terra.
- Ora avvitare le viti per fissare (8) la cappa ammortizzatrice.
- Sigillare la piatra filtrante (13) aplicando stucco tutto in torno
- Posizione are il coperchio dell'alloggiamento e fissario con la vite a stella (7) suià staffa dell'unità filtering
-Inserire il contentitore dei rifiuti
Important:
Si consiglia di osservare il tempo di indurimento dello stucco (circa 24 ore) prima del successivo avvio.
8.5.4 Smaltimento dei materiali raccolti
ITALIANOit
Quando il contentatore di riempimento è pieno o quando è stato raggiunto il livello di riempimento massimo consentito, l'apparecchio deve essere spento (tuttavia, il generatore di polvere deve essere prima spento) e la pulizia deve essere eseguita alla ora una volta. Allentando la leva di bloccaggio (3), il contentitore di riempimento viene abbassato (1) e più essere estratto alchio del sacchetto raccoglitrucioli. Ora il sacchetto raccoglitrucioli sono accuramente chiuso e rimioso dal contentitore. Lo smaltimento deve essere effettuato in conformità con le normative locali.
Attenzione!
Nel corso di questa attività, lavorare con una maschera antipolvere (maschera conrosso antiparticolato, filtro classe 2) in agli caso.
Evitare che altre personne entrino in contatto con la polvere.
Il nuovo sacchetto raccoglipolvere viene inserto come descritto al punto 8.3.
8.6 Inserimento del tubo di aspirazione
Utilizzare esclusivamente tubi conduttori elettrici. I tubi di plastica devono essere difficoltà inflammabill.
- Isolare all'estremita del tubo la spirale metallica, in modo tale che fuoriesca una parte della spirale lunga ca. 5 cm.
- Tagliare la parte del tubo rimossa dalla spirale.
- Riavolgere la parte isolata della spirale metallica in modo tale che esta si inserisce all'interno del tubo flessible.
- Spingere l'estremita del tubo flessibile (e una fascetta stringitubo)
sull'ugello di estrazione della polvere e fissario con la fascetta stringitubo: fissare la fascetta stringitubo in modo tale che la spirale metallica spogliata sua premuta contro l'ugello di estrazione della polvere per garantire un collegamento eletricamente conduitivo.
Assicurarsi che il collegamento elettrico tra il tubo flessibile e il manicotto di aspirazione del manicotto di aspirazione funzioni correttamente.
8.7 Elementi di azionamento
8.7.1 collegamenti elettrici
Attenzione in prossimità dell'impiano di aspirazione trucoli 100/230!
Il depolveratore è soggetto a requisiti speciali di connessione in conformità alla norma EN 61000-3-11, che è l'impedenza di rete massima consentita nel luogo di utilizzo (0,275 + j0,172) .
Attenzione in prossità dell'impiano di aspirazione trucioli 100/400!
Prima della messa in servizio, assicurarsi che il senso di rotazione del motore o della girante sa corretto. Se il senso di rotazione è errato, l'apparecchio si surriscalda in modo non consentito. Inolte, il flusso del volume diminuise e di consensoza si riducono le prestazioni dell'apparecchio.
Important:
Accendere sempre il depolveratore e quando il generatore di polvere quando si mette in funzione l'unità. Quando si spegne, seguire l'ordine inverso.
9. Manutenzione e assistenza
Attenzione!
Al fine di mantenere la funazionalità delsystemadi aspirazione trucioli, sono urgentamente necessari i segunti lavori di manutenzione.
La manutenzione e l'assistenza regolari comprehendo:
Il ventilatore e le unità di azionamento devono essere controllati periodicamente relativamente alla sporcizia, ai danni e alla corsozione
9.1 Ispezione giornaliera:
-
Controllo visivo in relazione a evidenti difetti o danni all'apprecchio o alle parti.
-
La camera del gas grezzo/del filtro deve essere verificata per individuale eventuali depositi insoliti e, se necessario, deve essere pulita.
- Procedure in caso di perdite: spegnere l'apparecchio, signillare le perdite, sostituire i filtri difettosi.
9.2 Ispezione mensile:
L'ispezione mensile delve essere eseguita da un esperto responsable, perché da qualcuno che è stato istruito sul funzionamento del dispositivo di aspirazione
- I blocchi nell'area dei filtri devono essere eliminati.
- Controllo visivo in relazione a evidenti difetti o danni all'apprecchio o alle parti.
- La camera del gas grezzo/del filtrlo delve essere controllata per individuale eventuali depositi insoliti e, se necessario, delve essere pulita.
- Verificare la presenza di perdite.
- Le porte, le alette et gli alloggamenti che perdono devono essere sigillati.
- Controllare l'interno del filtro per il deposito di trucoli.
- I filtri difettosi devono essere sostituiti.
9.3 Ispezione annuale:
L'ispezione annuale devese essere eseguita da un esperto responsable,cision da qualcuno che abbia freqenato un corso di addestamento.
-
I blocchi nell'area dei filtri devono essere eliminati.
-
Controllo visivo in relazione a evidenti difetti o danni all'apprecchio o alle parti.
-
La camera del gas grezzo/del filtrato delve essere controllata per individuale eventuali depositi insoliti e, se necessario, delve essepu pulita.
-
Controllare che tutte le guarnizioni non siano danneggiate e che siano ben strette, se necessario sostituirle.
-
I filtri difettosi devono essere sostituiti.
-
Controllare la tenuta dell'alloggamento e del contentitore e signillare se necessario.
-
Controllare le camere d'aria pulita relativamente ai depositi di polvere e pulire se necessario.
-
Controllare il dispositivo di pulizia per danni e usura
-
Controllare l'interno del filtrlo per il deposito di trucoli.
-
Test funzionale del monitoraggio differenziale del filtr.
-
Controllo della potenza di aspirazione.
-
Verificare condizione e tenuta del filtro mediante ispezione visiva nella camera del filtro e nella camera dell'aria pulita.
-
Controllare la funzione di tutti i dispositivi di allarme, le lampade delle spie di quasto, la pressione differenziale del filtrio, ecc.
-
il ventilatore in relazione alla sporcizia, alle vibrazioni, ai dati, alle viti allentate e alla corrosione. Ogni 6 mesi controllare la girante e in particolare le saldature relativamente a possibili rotture.
-
Pulizia funzionale mantenuta delle parti a contatto con l'aria del ventilatore
-
Controllare la funzione dei regolatori di pressione/di flusso di volume dei dispositivi MSR
-
Controllare esternamente in relazione alla sporcizia, al fissaggio, ai dati e alla corsozione e se necessario
-
Stringere i terminali di connessione
-
Misurare la tensione, il consumo di corrente e l'equilibrio di fase; I dati di misurazione devono essere raccolti nel registrar delle misurazioni
-
Controllare i cuscinetti in relazione al rumore
-Filtro
-
Verificare la presenza di sporcia e danni non consentiti (perdite); i filtri devono essere l'efficienza di filtrazione adeguita alla classe di filtri per tutte la loro durata. In caso di sporcia evidente o di perdite, il filtro deve essere sostituito.
-
Controllare la pressione differenziale; se viene superata la massima pressione differenziale, sostituire il filtrlo
-
Pulizia; controllare (17) il braccio del tergicristallo
- Controllare che l'alloggiamento dell'apparecchio
non sia sporco, danneggiato e correso. Pulizia e riparazione
Attenzione!
Le ispezioni mensili e annuali devono essere documentate per iscritto con i seguenti contenuiti:
-Codicearticolo
- Data di messa in servizio dell'impianto di aspirazione trucoli
- Nome della persona che ha eseguito la messa in servizio dell'impianto.
- Data dell'ispezione
- Nome della persona responsablee dell'ispezione
- Osservazioni sulle condizioni del depolveratore e, se necessario, l'indicazione dei difetti
- Indicazioni sul lavoro di revisione
Firma del personale operativo e della persona responsablee delle ispezioni (vedere i capitoli 9.2 e 9.3)
Il personale operativo registra debitamente tutti i lavori di manutenzione e ispezione effettuata in una lista e la fa confermare per ilscritto da un responsable. Questa lista deve essere presentata su richiesta agli organisi di controlo, ad es.ente prevalenziale di categoria e ispettorato del lavoro,debitamente compilata e firmata.
Attenzione!
In caso di necessità, le operazione di manutenzione regolari sull'impianto di aspirazione. trucoli potso sono essere effettuate autonomamente.
10. Assistenza in caso di anomalie
Il livello massimo di pressione sonora cui essere influenzato dall'installazione dell'apparecchio. Per tutte le misurazioni, l'opereatore deve sotrarre rumore estraneo che non è casualmente collegato all'impianto di aspirazione trucoli secondo l'arritmetica standard. Inoltre, il suono aereo prodotto dall'impianto cui essere rillesso delle parteti dell'officina vicine e dal soffitto. I riflessi causano un aumento di livello sulle superfici lisce. Nella maggior parte dei casi, l'opereatore cui ottenere un miglioramento installando un rivestimento fonoassorbente.
-
Un messaggio costante "Pressione differenziale...,
filtro alto", cui esso dovuto al blocco del filtrlo. Per eliminare quello blocco, l'impianto deve
essere spento. In seguito, l'operatore deve
eseguire manually la pulizia più volte per rimuovere la polvere dal filtrio. Se ciò non funzione, i filtri devono essere puliti a mano. -
Se il sacchetto raccoglitruoli appena inserto viene sollevato durante il funzionamento, il vuoto fatto il sacchetto non è sufficiente per tenerlo premuto. Le cause possono essere:
-un mancato attacco del contentatore al manicotto di gomma
-
un sigillo difettoso sopra il contentatore di riempimento
-
un sacchetto raccoglitrucioli rotto
Attenzione!
Diagnosi, risoluzione dei problemi e rimessa in servizio possono essere eseguite solo da persona autorizzate. Cio è particolarmente vero quando si lavora su apparentechipatura elettriche all'interno dell'armadio (per es. attività di verifica, sostituzione, ecc.)!
11. Smantellamento
11.1 Messa fuori servizio
Diseccitare ilsystema prima di iniziare i lavoro (spegnere tutti i poli) e assicurarlo da riavvii non autorizzati.
Attenzione!
Alcuni componenti dell'impianto si trovano sotto pressione.
Se I'impliano viene messo fuori servizio per un periodo di tempo più lungo, e necessario osservare le istruzioni sui singoli componenti.
Inoltre, è necessario osservare le informazioni dei produttori dei componenti (richiedere se necessario).
Prima di riavviare, osservare i puniti nel capitolo.
Messa in servizio e manutenzione.
12. Accessori
Utilizzato solo accessori originali Metabo. Utilizzato esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Set di filtri tascabili con piatra filtrante montata (Come ricambio) Cod. ordinazione 0913059441 sacchi raccoglitruoli (confezione di 10 pezzi) ...Cod. ordinazione 0913059433 Tubo di aspirazione (come ricambio), ignifugo, 010mm ,lunghezza 2,5 mm Disposizione ZH 1/139 ^ d'ordine 0913013565 Adattatore universale .. ^ d'ordine 0913031288 Bocchetta di pulitura ... ^ d'ordine 0913031270 Anello di passaggio .. ^ d'ordine 0913031300 Interruttore automatico ALV 10: . ^ d'ordine 0913014634 La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
13. Riparazione
Pericolol Le riparazioni del presente apparecchio sono riservateagli elettrici st specializzati!
Solutazione in caso di senso di rotazione errato degli elementi di azionamento:
- Nella parte isolante della spina è installato un inverter di fase, che viene ruolato di 180^ con un cacciavite a testa piatta.
Nel caso di dispositivi Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
14. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di machine fuori servizio, imballaggi e accessori.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottomosti ad unsystema di riciclaggio eco-compatible.
15. Dati tecnici
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.
SPA 2002 W
Porta di aspirazione: 100 mm
Potenza
nominale del motore 1,1 kW, 1 Ph, 230 V / 50 Hz Portata volumetrica nominale sulla porta:565 m3/h
Sottopressione per l'ugello In caso di portata nominale:2118 Pa
Collegamento elettrico:cavo di collegamento:5 m H07RNF 3x1,5 mm2 Spina:spina Schuko CEE 7/4
Corrente assorbita: 6,8 A
Superfice del filto: 4.1 m2
Volume del contentatore di rempimento: max. 1351
Dimensioni I x b x h: ...1178 x 650 x 1973 Peso unitario: 114 kg
Contenuto di polvere residua: H3 (<0,1 mg/m3) Monitoraggio
pressione filtro: ...manometro differenziale punctatore Pulizia filtro: pulizia manuale del livello di pressione sonora ....a secondo BG: 69 dB (A)
Livello acustico conforme all'MRL dell'appendice 1, punto 1.7.5 f, all'aperto, distanza 1 m, altezza 1.6 m. Incertezza di misura 4 dB. Misura in conformità alla norma DIN EN ISO 11201.**
SPA 2002 D
Porta di aspirazione: 100 mm
Potenza nominale del motore1,5 kW, 3 Ph, 400 V/50 Hz Flusso volumetrico nominale all'uglio: 565 m³ / h Vuoto all'uglio
In caso di portata nominale: 2124 Pa Collegamento elettrico:cavo di collegamento: 5 m
H07RNF 4x1,5 mm2 Spina:CEE 16 A-6 h inverter di fase Corrente assorbita:3,4A Superficie del filtro: 4,1 m2 Superficie del filtro:max.135 mm Dimensioni I x b x h:1178 x 650 x 1973 Peso unitario: ..116 kg Contenuto di polvere residua: H3 (<0,1 mg/m3) Monitoraggio pressione filto: ..manometro differenziale punctatore Pulizia filto: pulizia manuale del livello di pressione sonora...a secondo BG: 69 dB (A)
Livello acustico conforme all'MRL dell'appendice 1, punto 1.7.5 f, all'aperto, distanza 1 m, altezza 1.6 m. Incertezza di misura 4 dB. Misura in conformità alla norma DIN EN ISO 11201.
**I valori indicatei sono valori di emissione e non devono perché essere intesianche come valori sul posto di lavoro. Benché vi sia una corrisparenza tra livelli di emissione e di immissione, non è possible stabilire in modo attendibile se siano necessarie o meno ulteriori misure precauzionali. I fatti che influscono sul livello di immissioni reali in un determinato momento sul posto di lavoro, comprehendo lo caratteristiche dell'ambiente di lavoro ed altre fonti di rumore,cioè il numero di machine e di altri processi di lavoro nelle vicinanze. Inoltre i valori consentiti relativi al posto di lavoro possonoanche variate da paese a paese. Le informazioni fornite sono abutare l'utente ad attuare una migliorie valutazione dei anni e dei rischi. (Il livello di pressione sonora è stato misurato in campo libero, al flusso di volume nominale e除去trasporto di materiale.)
L'impatto delle polveri e dei trucoli trasportati sulle pareti del systema di tubazioni può essere augmentare il livello fino a 10 dB, e in alcuni casi sono più rispetto all'emissione di rumore misurata nelsystema di tubazioni senza trasporto di polvere e trucoli
ESPANOLEs
Manual original
Superficie del filtro: 4,1 m2
Superficie del filtro: 4,1 m2
Alipaine littimassa nissell'at'luwimillo 6104
