MANUALE UTENTE SPA 1702 W METABO

innanzitutto desideriamo esprimere la nostra gratitudine per la fiducia dimostrata con l'acquisto del Suo nuovo aspiratore metabo. Ogni macchina prodotta dall metabo viene accuratamente collaudata in conformità ai più severi requisiti del programma di assicurazione della qualità dell metabo stessa. Si deve, comunique, tenere presente che la durata della macchina dipende in larga parte dal comportamento dell'utilizzatore. Pertanto raccomandiamo di prestare molto attenzione a quanto riportato nelle presenti istruzioni d'uso, nonché nei documenti ad esse allegati. Più attendamente utilizzato il Suo utensile metabo, maggiore sare la funzionalità dell'utensile nel tempo.

#

Figura elementi di fornitura (pagina 3)

Figura componenti dell'apparecchio (pagina 4)

1 Tensione di rete / Codice Articolo
2 Fornitura
3 Componenti dell'apparecchio
4 Indicazioni di sicurezza
5 Utilizzo regolamentare
6 Montaggio

6.1 Basamento

6.2 Rulli dello sterzo e ruote
6.3 Gruppo aspirazione
6.4 Filtr, staffa portafiltro e sacchetto raccoglitrucioli
6.5 Tubo flessibile di aspirazione

7 Messa in funzione
8 Manutenzione
9 Accessori

10 Riparazione
11 Tuteladell'ambiente
12 Dati tecnici

1 Tensione di rete / Codice Articolo

Prima della messa in funzione, verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetto del mo dello (vedere pagina 34).

2 Fornitura

1) Filtrto (categoria "G")

2) Staffa portafiltro
5) Fascetta di fissaggio perhetto
6) Gruppo aspirazione
8) Clip fermatubi (2 pezzi)
9) Fascetta di fissaggio per sacchetto raccoglitrucioli

10) Tubo flessibile di aspirazione 100mm lunghezza 2,5m
11) Sacchetto raccoglitrucioli

12)Attacco
13) Rulli dello sterzo (2 pezzi)
14) Piastra di fondo
15) Ruota 125 mm (2 pezzi)
16)Colonna
18) Kit piccoli componenti di montaggio
19) Istruzioni per l'uso
20) Elenco parti di ricambio

Piccoli componenti (in sacchetto):

vite ad esagono incassato M6x16 9 pezzi
Vite a testa esagonale M8x60 2 pezzi
Dado esagonale M6 9 pezzi
Dado esagonale M8 6 pezzi
Rondella 6,4 9 pezzi
Rondella 8,4 12 pezzi

3 Componenti dell'apparecchio

1）Filtro
3) Motore elettrico 750 W
4) Combinazione interruptore-connettore
5) Fascetta di fissaggio perhetto
6) Gruppo aspirazione
8) Clip fermatubi
9) Fascetta di fissaggio per sacchetto raccoglitrucioli

10) Tubo flessibile di aspirazione
11) Sacchetto raccoglitrucioli
12)Attacco
13) Rulli dello sterzo
14) Piastra di fondo
15)Ruota
16)Colonna

4 Indicazioni di sicurezza

Leggere le presenti istruzioni d'uso con attenzione e per intero.

• L'apparecchio dev'essere azionato solamente quando è Completely montato.
• La modalità di aspirazione dev'essere azionata solo quando sono allacciate machine utensili o ugelli per la pulizia.
  Non devono essere aspirati corpi solidi, ad esempio pezzi di legno (lunghezza superiore a 10mm ), parti di metallo e pietre, ecc.. Questi corpi possono danneggiare la ruota a pale del ventilatore o del gruppo di aspirazione (esclusione alla copertura della garanzia).
• Eventuali interventi di manutenzione, ad es. sostituzione del sacchetto, del filtro e del tubo flessibile, devono essere eseguiti solamente dopo averere staccato la spina dell'apparecchio. In caso contrario sussiste il pericolo di lesioni se si viene in contatto con la ruota a pale del ventilatore.
• Proteggere l'apparecchio dall'umidità, non aspirare liquidi!
• Non azionare l'apparecchio in locali soggetti a rischio di esplosion.
• Prima di mettere in funzione l'apparecchio

controllare sempre che sia in perfette condizioni di funzionamento.

Non utilizzare l'apparecchio a temperature inferiori a 0^ . Non aspirare materiale assorbente che abbia una temperatura superiore a 60^ .
- Bambini o persone che non abbiano familiarità con l'apparecchio non sono autorizzati a farne uso.
- Osservare le(norme antinfortunistiche ed antincendio.
- Quando si sostituisce il filtrlo (1) o il sacchetto raccoglitrucioli (11), dev'essere indossata una mascherina protettiva antipolvere (maschera con filtrlo per particelle, classe filtrlo 2).
- Prima di sostituire il sacchetto raccoglitrucioli (11) pulire il filtro (1) (scuotendolo).
- In caso di necessità, utilizzato esclusivamente accessori originali. L'utente perde qualsiasi diritto previsto alla garanzia se l'aspiratore viene equipaggiato con componenti diversi dagli originali.

5 Utilizzo conforme

L'aspiratoreiene utilizzato per aspirare trucioli di legno con una minima parte di polvere di legno, come quelli prodotti durante le lavorazioni eseguite con macchine per la lavorazione del legno (ad esempio seghe circulari da lavoro, segatrici a nastro, piallatrici a filo ed a spessore, Fresatrici da lavoro).

L'apparecchio non è adatto per aspirare liquidi. Non dev'essere inoltre utilizzato per aspirare: oggetti a spigolo vivo ed acuminati (come ad esempio frammenti di vetro o chiodi) nonché materiale con temperatura superiore a 60^ .

Eventuali danni generati da un utilizzo improprio -cioè diverso da quello prescritto - dell'aspiratore, sono di esclusiva responsabilità dell'utilizzatore. É obbligatorio rispetto le norme antinfortunistiche generalmente riconosciute, nonché le "Indicazioni sulla sicurezza".

L'aspiratore è concepito esclusivamente per un

utilizzato non industriale. Il termine "utilizzo non industriiale" significica che l'aspiratore non dev'essere utilizzato da lavoratori dipendenti, persone in fase di formazione professionale, nelle scuole, per lavoro a domicilio, nonché da persona con un rapporto di lavoro dipendente simile.

6 Montaggio

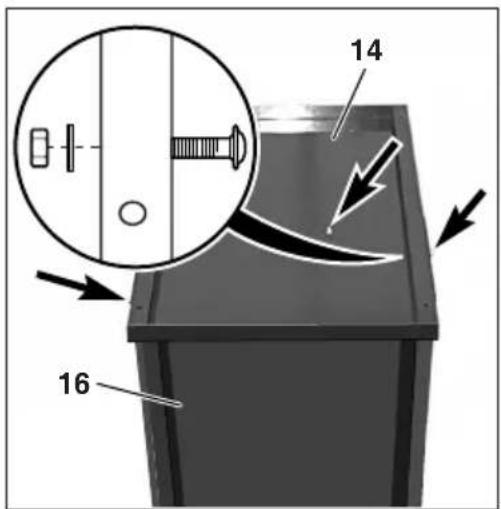

6.1 Basamento

Montare le colonne (16) con la cavity rivolta.
verso il basso. Inserire la piastra di fondo (14) e fissarla utilizzando 5 viti ad esagono incassato M6x16, rondelle 6,4 e dadi esagonali M6, come illustrato in figura. Per fissare i raccordi filettati utilizzato una chiave a tubo SW 10mm ed un cacciavite per viti ad esagono incassato SW 4 mm.

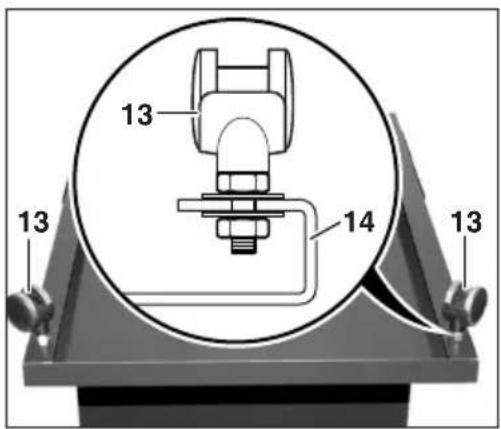

6.2 Rulli dello sterzo e ruote

Inserire la rondella 8,4 sul perno filettato sul rullo dello sterzo (13). Innestare il rullo dello sterzo (13) con la rondella nel foro presente sulla piastra di fondo (14). Inserire la rondella

8,4 ed il dato esagonale M8. Con una chiave fissa SW 13 mm, serrare e fondo il dato esagonale.

Nell'eseguire esta operazione, tenere fermo il rullo dello sterzo con una seconda chiave fissa SW 13 mm.

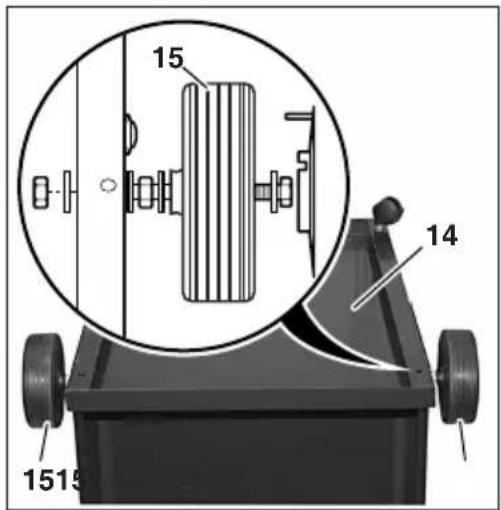

Inserire la ruota (15) con due rondelle 8,4 sulla vite a testa esagonale M8x60 e fissare il dato esagonale M8 in modo che la ruota (15) possagirare con facilità tra le rondelle sulla vite a testa esagonale. Introduire la rondella 8,4 sulla vite a testa esagonale con ruota premontata (15). Introduire la vite a testa esagonaleattraverso i fori laterali praticati nella piastra di fondo (14) e fissare con una rondella 8,4 ed un dato esagonale M8.Premere l'alletta sulla ruota come rappresentato in figura, finché non scatta in posizione in maniera udibile.

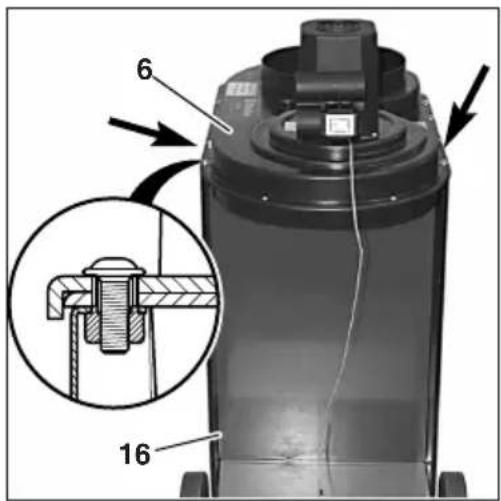

6.3 Gruppo aspirazione

Montare le colonne (16) con la piastra di fondosulle ruote dell'apparecchio. Installare edallineare il gruppo aspirazione (6) sulle colonne

IT ITALIANO

(16). Inserire in alto 4 viti ad esagono incassato M6x16 attraverso i fori presenti e fissarle utilizzando un cacciavite SW 4 mm.

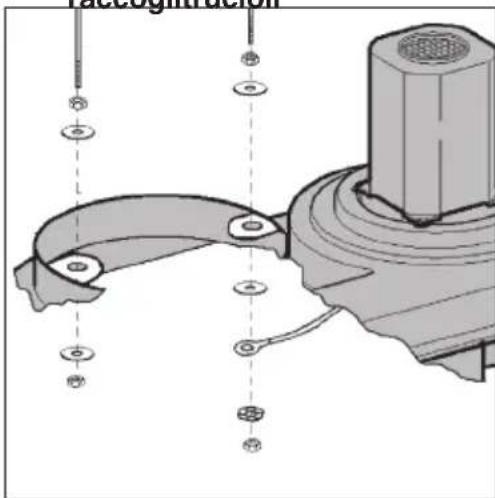

6.4 Filtro, staffa portafiltro e sacchetto raccoglitrucioli

Svitare i dadi esagonali M6 fino a metà del filetto della staffa portafiltro (2). Inserire le rondelle 6,4 ed introdurre la staffa portafiltro (2) nei fori presenti nel gruppo aspirazione (6).

In base all'illustrazione, con un dato esagonale M6, fissare la rondella 6,4, il cavo per la messa a terra, la rondella di sicurezza dentata a ventaglio, alla staffa portafiltro (2). Serrare il dato esagonale M6.

Sull'alto lato della staffa portafiltro (2), con un dato esagonale M6 avvitare e serrare la rondella 6,4.

Ripiegare il filtrro (1) sulla staffa portafiltero (2). Spingere la fascetta di fissaggio sopra al filtrro (1). Ripiegare il filtrro (1) con la fascetta di fissaggio sull'attacco nel gruppo aspirazione (6). Accertarsi che il filtrro (1), per tutto il suo perimetro, si trovi sopra all'attacco nel gruppo aspirazione (6) e sotto la fascetta di fissaggio. Fissare la fascetta mediante un cacciavite.

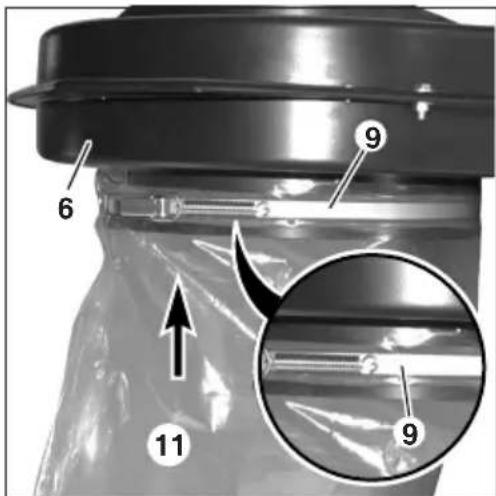

Spingere la fascetta di fissaggio (9) sopra al sacchetto raccoglitrucioli (11). Ripiegare la fascetta di fissaggio con il sacchetto sull'attacco nella parte inferiore del gruppo aspirazione (6). Accertarsi che il sacchetto raccoglitrucioli (11), per tutto il suo perimetro, si trovi sopra all'attacco nel gruppo aspirazione (6) e sotto la fascetta di fissaggio. Posizionare la fascetta di fissaggio in modo tale che appoggi, tutti'intorno, sulle strisce in espanso grigie. Fissare la fascetta di fissaggio (9) mediante la leva di chiusura.

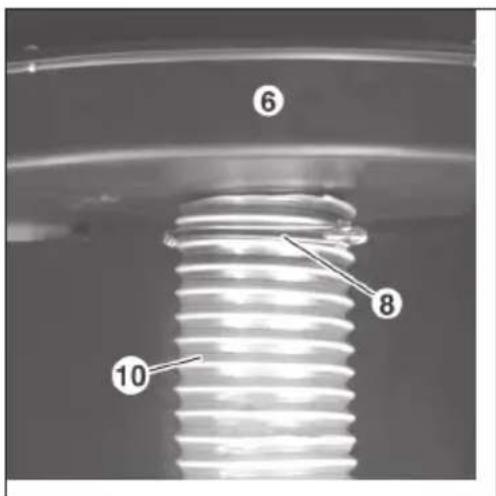

6.5 Tubo flessibile di aspirazione

Inserire la clip fermatubi (8) sul tubo flessibile di aspirazione (10). Innestare il tubo flessibile di aspirazione (10) sull'attacco piccolo nel gruppo aspirazione (6). Accertarsi che il tubo flessibile (10) appoggi tutti'intorno. Fissare il tubo flessibile con le apposite clip fermatubi (8).

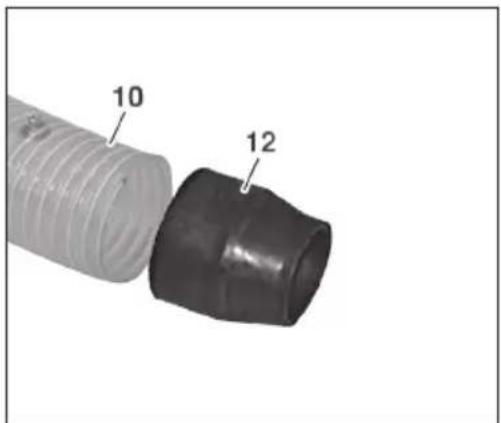

Introduire l'attacco (12) nel tubo flessibile di aspirazione (10) e fissarlo serrando le clip fermatubo.

Introduire il tubo flessibile di aspirazione (10) sulla bocchetta di aspirazione della macchina per la lavorazione del legno.

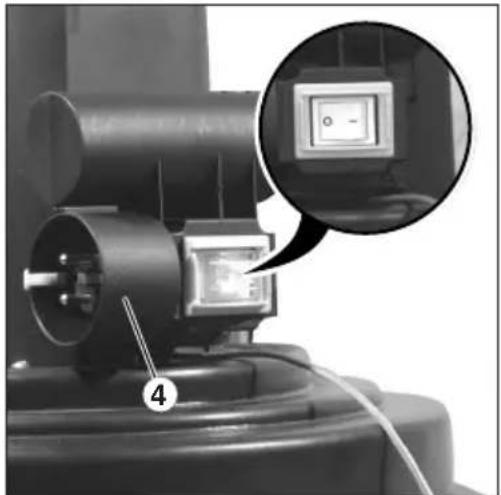

7 Messa in funzione

Per azionare l'aspiratore è necessaria una tensione di rete di 230V 50Hz e di una prolunga adatta, provvista di cavo per la messa a terra (tripolare). L'aspiratore dev'essere connesso solamente a prese provviste di regolare messa a terra. Prima di mettere in funzione l'aspiratore, il tubo flessibile di aspirazione dev'essere collegato, come prescritto, alla macchina per la lavorazione del legno.

Innestare la prolunga nel connettore della combinazione interruttorre-connettore (4).

Interruttore in posizione aspiratore

0 disinserito

I insertito

8 Manutenzione

Prima di eseguire qualsiasi intervento di manutenzione: togliere il connettore alla presa! In caso di diminuzione della potenza di aspirazione e prima di agli sostituzione del sacchetto raccoglitrucioli il filtrlo (1) dev'essere pulito manually mediante scuotimento. In questo modo, la fine polvere di legno accumulatasi nel tessuto del filtrlo (1),cade nel sacchetto raccoglitrucioli (11) e la permeabilità all'aria del filtrlo (1) resta invariata. La pulizia del filtrlo (1) dev'essere sempre eseguita a macchina ferma e senza smontaggio del filtrro stesso. Rimuovere il sacchetto raccoglitrucioli solamente quando la polvere si è depositata ed la ruota a pale del ventilatore è ferma.

Inoltre, almeno una volta al mese, dev'essere eseguito da una persona esperta un controllo tecnico sulla polvere in merito a:

-danneggiamento del filtro (1)
- ermeticità dell'alloggiamento e della guarnizione del sacchetto raccoglitrucioli (11)
perfette condizioni della parte elettrica (combinazione interrettore-connettore (4), prolonga).

Se danneggiati, i filtri (1) ed i sacchetti raccoglitrucioli (11) non devono essere in alcun caso riutilizzati!

Sostituire parti danneggiate, specialmente dispositivi di sicurezza, solo con parti originali. Parti non collaudate o omologate dal produttore potranno causare danni imprevedibili.

9 Accessori

metabo offre una vastissima gamma di accessori per aspiratori. Pertanto, per un funzionamento ottimale della Sua macchina, utilizzi solamente gli accessori metabo. Una panoramicica degli accessori è rappresentata a pagina 4 e nel catalogo generale metabo.

10 Riparazione

Le eventuali riparazioni degli eletttroutensili metabo devono essere eseguite esclusivamente da elettriciisti specializzati!

Gli elettROUTensili metabo che necessitano di riparazioni possono essere inviatiagli indirizzi riportati nell'elenco dei pezzi di ricambio. Nello spedire un prodotto Metabo a scopo di riparazione, descrivre il guasto accertato. Ci riserviamo il diritto di apportare modifiche volte al miglioramento technologico.

11 Tutela dell'ambiente

Gli imballi metabo sono riciclabili al 100% . Non devono essere gettati nella spazzatura. In tal modo è possibile reintroduire gli imballi nel ciclo delle materie prime.

Gli utensili e gli accessori non più utilizzabili contengono grande quantità di materie prime e plastiche preziose, che possono comunque essere riciclate. Pertanto, gli elettroutensili e gli accessori non dovrebbero essere gettati nella spazzatura, pensi venire riciclati nel rispetto dell'ambiente.

12 Dati tecnici

Aspiratore SPA 1702

Codice articolo 013 017 0100

Potenza 750 Watt

Tensione/Frequenza 230V 50Hz

Volume nominale della corrente

Vnom 633m³/h

Relativa depressione 920 Pa

Flusso di volume a

livello max. V

max1010m3/h

Depressione max.

1730 Pa

Superficie del filtro

1,08 m²

Filtro (material)

category "G"

Sezione nominale tubo flessibile

100 mm

Lunghezza

2,5m

Volume sacchetto raccoglitrucioli

901

Rumorosità secondo

81 dB(A)

EN 23744 (Livello di

pressione acustica)

Dimensioni

(LxPxH) 882x562x1671mm

Peso

24 kg
