BRUKSANVISNING SPA 1702 W METABO

Tack for att du visat oss förtroende och köpt dig en metabo-dammsugare! Våra maskiner testas noggrant och genomgår de stränga kvalitetskontroller som ingår i metabos kvalitetssäkringssystem. Maskinens livsländg beror till stor del på dig själv. Följ anvisiningarna i braksanvisningen och den medfoljande dokumentationen. Ju omsorgsfullare du sköter maskinen,esto langrekommen den vara i tjänst.

Innehäll

1 Natspanning / art.nr
2 Medfoljande delar
3 Maskindelar
4 Sakerhetsanvisiningar
5 Avsedd användning
6 Montering 6.1 Chas

6.2 Rullar och hjul 6.3 Sugaggrega

6.4 Filter, filterhällarbygel och spansack
6.5 Sugslang

7 Driftsattning
8 Underhäll
9 Tillbehör

10 Reparationer
11Miljovard
12 Tekniska data

1 Natspanning / art.nr

Kontrollera Först att den spanning och frekvens som anges på markskylten overensstämmer med den natström du skä använda, se sid. 46.

2 Medfoljande delar

1) Filter (kategori "G")
2) Filterhallarbygel
5) Spannband till filter
6) Sugaggregat
8) Slangklämma (2 st.)
9) Spannband till spansack

10) Sugslang 100 mm, 2,5 m
11) Spansack
12)Anslutningsstuss
13) Rulle (2 st.)
14)Bottenplatta
15) Hjul 0 125 mm (2 st.)
16)Ben
18) Smadelssats for montering
19)Bruksanvisning
20)Reservdelslsta

Smadelar (i pase):

Insexskruv M6x16 9st.

Sexkantsskruv M8x60 2st.

Sexkantsmutter M6 9 st.

Sexkantsmutter M8 6 st.

Bricka 6,4

Bricka 8,4

9st.

12 st.

3 Maskindelar

1) Filter
3) Elmotor 750 W
4) Brytar-kontaktkombination
5) Spannband till filter
6) Sugaggregat
8) Slangklämma
9) Spannband till spansack

10) Sugslang
11) Spansack
12)Anslutningsstuss
13)Rulle
14)Bottenplatta
15)Hjul
16)Ben

Läsigenom hela bruks-anvisningen noggrant fore driftsattning.

• Maskinen fär slas på Först nar den är fardigmonterad.
• Utsuget ska ske vid ansluten verkestadsmaskin eller via anslutet rengöringsmunstycke.
• Du fär inte suga upp fast material, t.ex. träbitar (med kanter större øn 10 mm), metallbitar och stenar. Sādant material kan skada flakthjulet eller sugaggregatet (tacks inte av garantin).
  Dra alltid ur kontakten vid unterhalb, t.ex. vid byte av sack, filter och slang. Annars finns det skaderisk eftersom du kan fastna i flakthjulet.
• Skydda maskinen mot fukt, sug inte upp vätskor!
• Använd inte maskinen i utrymmen med explosionsrisk.
• Funktionoprova maskinen före användning.
• Använd inte maskinen vid temperaturer under 0^ . Sug inte upp material som ar varmare an 60^ .
• Lat inte barn eller personer som inte kan dammsugaren anvanda den.
• Följ foreskrifter for skadeprevention och

brandskydd.

• Använd dammskyddsmask (filtermask med partikelfilter, filterklass 2) vid byte av filter (1) eller spansack (11).
• Rengör filtret (1) (knacka ur) innan du byter spansack (11).
• Använd alltid originaltillbehörsdelar.
  Användaren,gär miste om alla eventuella gällande ansprakom dammsugaren har piratdelar.

5 Avsedd användning

Dammsugaren ar avsedd for uppsugning av traspan med lag tradammshalt, som arbeten med trabearbetningsmaskiner (t.ex. bordcirkelsagar, bandsagar, rikt- och planhyvlar och bordsfrasar).

Maskinen fär inte användas for att suga upp vätskor. Följande fär inte heller sugas upp: vassa och spetsiga foremål (t.ex. glasskarvor eller spik) som material som ar varmare an 60^ .

Användaren ansvarar für skador som uppSTAR pa dammsugaren pga. ej avsedd användning. Folj gällande foreskrifter for skadeprevention och sakerhetsanvisiningarna.

Dammsugaren ar inte avsedd for
yrkesanvändning. För att inte klassas som
yrkesanvändning, söfar inte arbetstagare,
person i yrkesutbildning, skola, hemarbete eller
som arbetar under arbetsliknande former
använda dammsugaren.

6 Montering

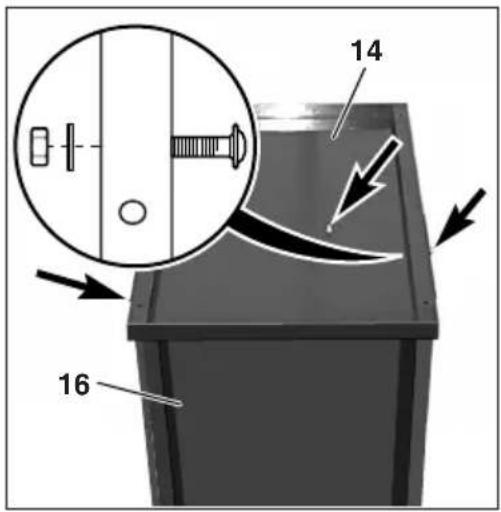

6.1 Chassi

Stall upbenen (16) med urtagen nedat. Lagg pa bottenplattan (14) och dra at med 5 insexskruvar M6x16, brickor 6,4 och sexkantmutrar M6 enl. bilden. Dra at skruvkopplingarna med hylsnyckel SW 10 mm och insexnyckel SW 4 mm.

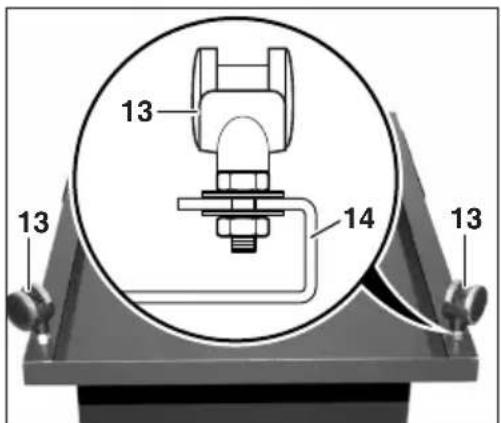

6.2 Rullar och hjul

Satt pa bricka 8,4 pa gangstangen pa rullen (13).For in rullen (13) med brickan i halen i bottenplattan (14).Satt pa bricka 8,4 och sexkantsmutter M8.Dra at sexkantmattern med fast nyckel SW 13mm Hall emot rullen med en andra fast nyckel SW 13mm

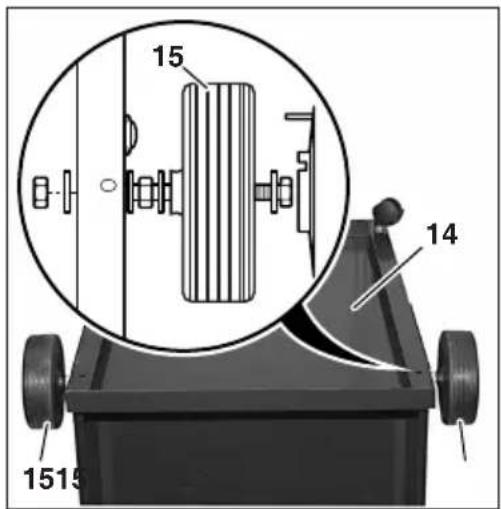

Skjut pa hjulet (15) med två brickor 8,4 pa
insexskruven M8x60 och dra Åt sexkantmutter
M8 sa att hjulet (15) rullar lätt mellan brickorna
pa insexskruven. Satt pa bricka 8,4 pa
insexskruven med det fömronerade hjulet (15).
För in insexskruven genom sidohälen i
bottenplattan (14) och fäst med bricka 8,4 och
sexkantmutter M8. Tryck fast kapan enl. bilden
sà att du hör den snappa fast.

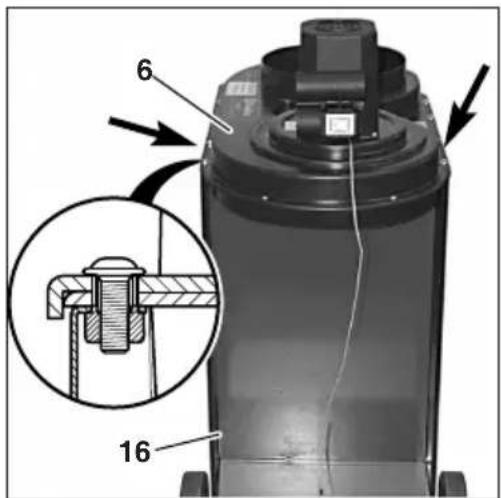

6.3 Sugaggregat

Stall benen (16) och bottenplattan pa rullarna.
Stall sugaggregatet (6) pa benen (16) och rikta upp det. For in 4 insexskruvar M6x16 upptill genom halen och fasp med insexnyckel SW 4 mm.

6.4 Filter, filterhällarbygel och spånsäck

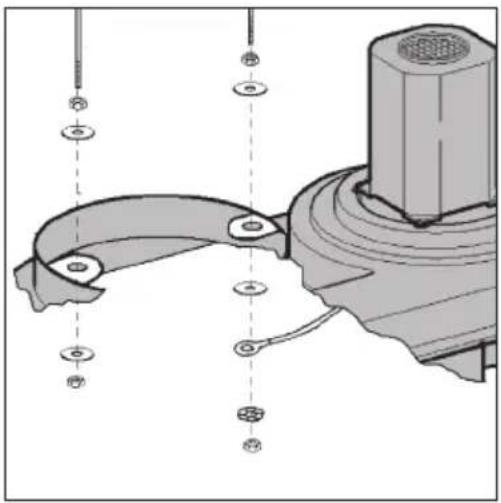

Skruva på sexkantmutter M6 till halften av gängningen på filterhällarbygel (2). Skjut på brickor 6,4 och satt i filterhällarbygeln (2) i halen i sugaggregatet (6).

Fäst bricka 6,4, jordslits, lamellskiva enligt bilden med sexkantmutter M6 pa filter-hallarbygeln (2). Dra at sexkantsmutter M6.

Skruva även på och dra at bricka 6,4 med sexkantmutter M6 på andra sidan av filterhällarbygeln (2).

Vik over filtret (1), over filterhällarbygeln (2). För über spännbandet über filtret (1). Vik filtret (1) med spännbandet über anslutningen till sugaggregatet (6). Se till sä att filtret (1) ligger runt hela anslutningen till sugaggregatet (6) och under spännbandet. Dra at spännbandet med skruvmejsel.

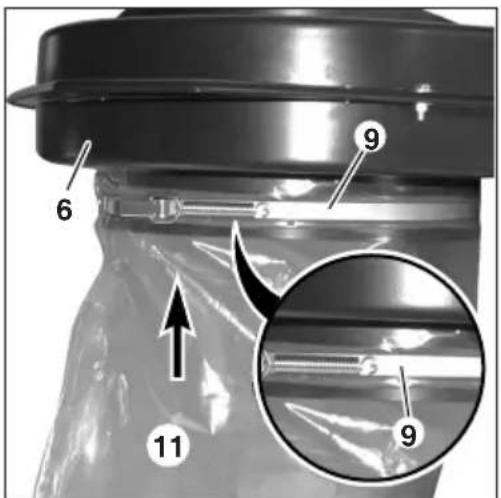

For over spannbandet (9) over spansacken (11). Vik over spannband och sack over anslutningen under sugaggregatet (6). Se till sa att spansacken (11) ligger runt hela anslutningen till sugaggregatet (6) och under spannbandet. Justera spannbandet sa att det ligger an mot den graa skumgummiranden. Fasst spannbandet (9) genom att dra at lasspaken.

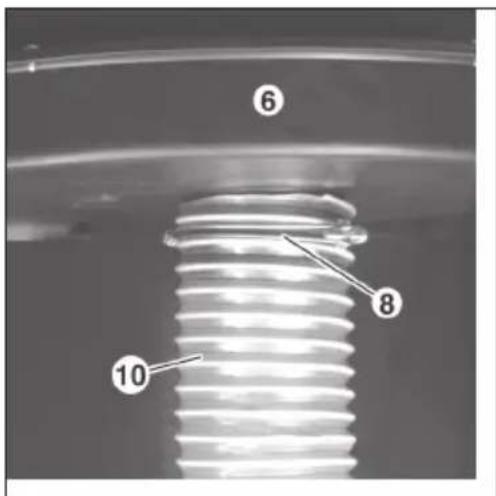

6.5 Sugslang

Satt på slangklamman (8) på sugslangen (10). Satt på sugslangen (10) på den lilla anslutningen på sugaggregatet (6). Se till att sugslangen (10) ligger an rund om. Fäst sugslangen med slangklamman (8).

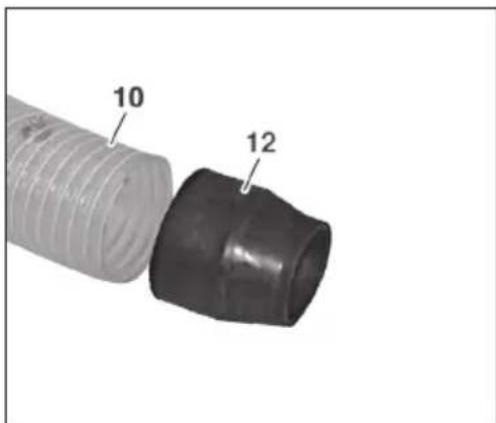

For in anslutningen (12) i sugslangen (10) och las den med slangklamman.

Satt pa sugslangen (10) pa trabearbetningsmaskinens utsug.

7 Driftsattning

Dammsugaren matas med en nätspanning pa 230V 50Hz via en lamplig jordad forlangningssladd (tretradig).Maskinen far bara anslutas till angivna jordade uttag.

Anslut maskinens sugslang till
trübearbetningsmaskinen enligt anvisiningarna
fore driftsätting.

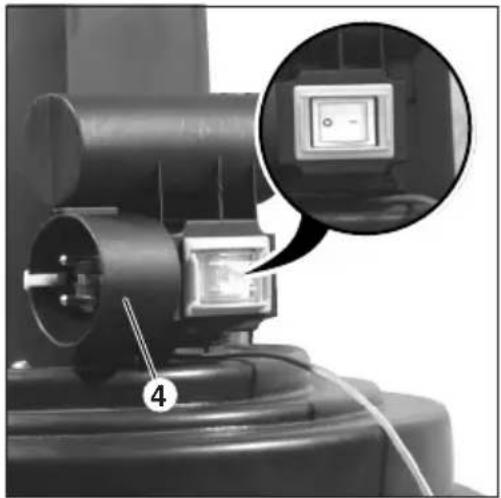

Satt i en forlangningssladd i kontakten till brytar-kontaktkombinationen (4).

Brytare i läge	Dammsugaren ar
0	av
1	på

8 Underhäll

Färe unterhalb: Dra ur kontakten! Om sugeffekten avtar samt fore varje spans-sacksbyte, rengör filtrt (1) for hand genom att skaka ur det. Det fär det fina tradammet som ansamlas i filterväven (1) att lossna och fallan ed i spans-sacken (11), vilket medfor att filtres (1) genomsläpligthet Återstalls.

Filterrengöringen (1) sker alltid med maskinen av men utan att demontera filtret. Ta bort spansäcken Först sedan dammet lagt sig i den och flakthjulet stannat.

Dessutom skå nàgon med utbildning pa maskinen kontrollera den dammtekniskt minst en gang i帽子en med avseende pa:

• filterskador (1)
• husetets tathet samt spansackens (11) tathet.
• Elutrustingen ske vara hel (brytarkontaktkombinationen (4), forlangningssladden).

Ateranvänd aldrig skadade filter (1) och spansäckar (11).

Skadade delar och i synnerhet sakerhetsanordningar skull bara bytas ut mot originaldelar. Delar som inte ar kontrollerade och godkanda av leverantoren kan medfora oforutsebara skador.

9 Tillbehör

metabo har att omfattande sortiment av dammsugartillbehör. Använd bara metabotillbehör, sä fungerar din maskin böst. Du hittar en översikt på sid. 4 samt i metabo sortimentskatalog.

10 Reparationer

metabos elmaskiner fár bara repareras av elektriker!

metabo-elprodukter som behöver repareras kan skickas till de adresser som finns i reservdelslistan.

Beskriv felet när du skickar in den for reparation. Vi forbehäller oss ratten till andringar pga. den teknika utvecklingen.

11 Miljovård

metabo-forpackningarna ar 100% atervinningsbara. De sca inte slängas med hushallssoporna. Forpackningarna kan kretslloppsatervinnas.

Uttjanta elmaskiner och tillbehör innehäller en stor andel vardefulla råämnen och plaster som kan tas omhand genom Återvinning. Därfor skadu inte slänga elprodukter och tillbehör med hushällssoporna, utan skicka dem till miljövänlig Återvinning.

12 Tekniska data

Dammsugare SPA 1702

(ljudtrycksniva) 81 dB(A)

Matt (L x W x H) 882 x 562 x 1671 mm

Vikt 24 kg
