GEBRUIKSAANWIJZING SPA 1702 W METABO

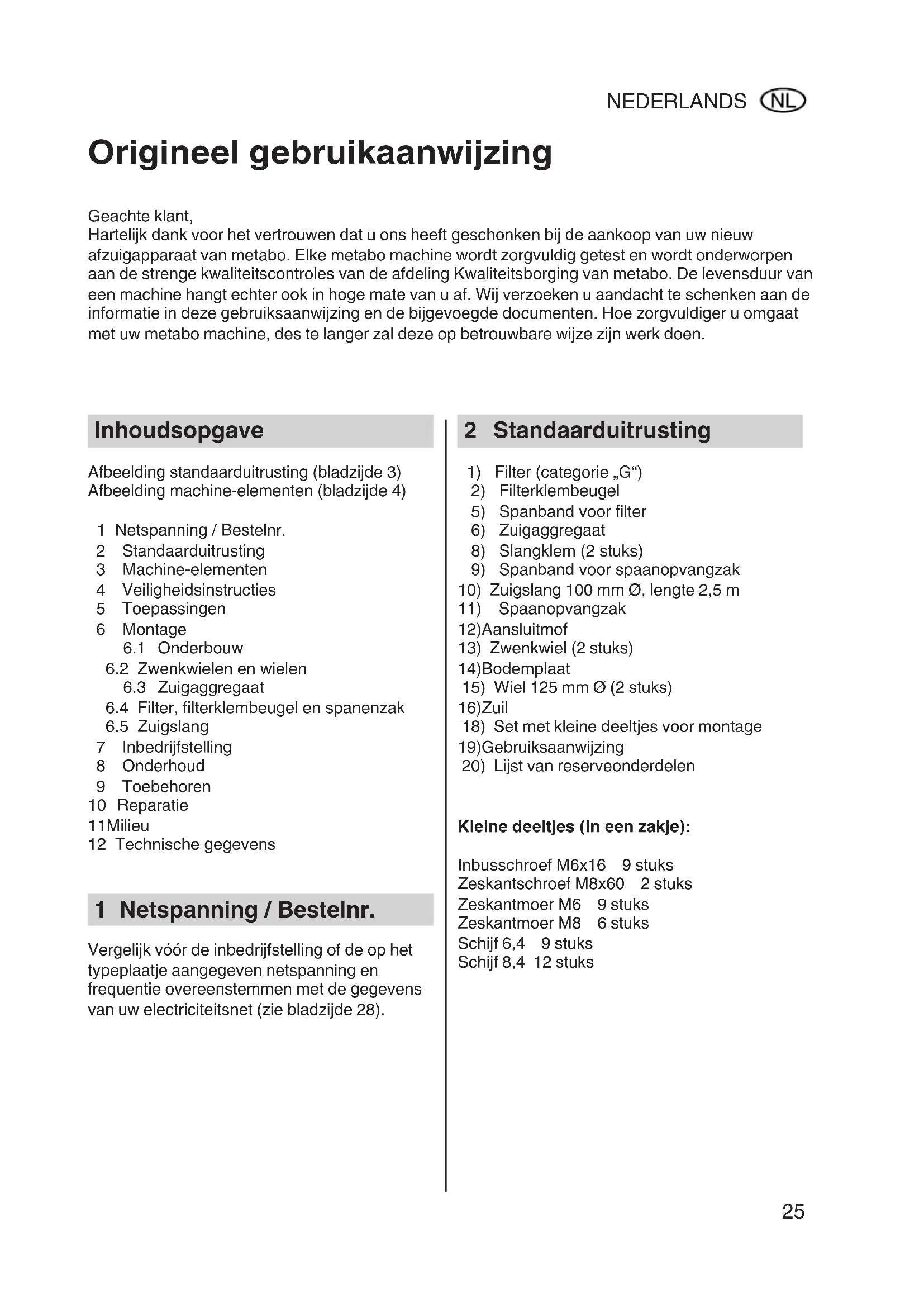

Origineel gebruikaanwijzing

Geachte klant,

Hartelijk dank voor het vertrouwen dat u ons heeft geschonnen bij de aankoop van uw neuen afzuigapparaat van metabo. Elke metabo machine wordt zorgvuldig getest en worden onderworpen aan de strenge kwaliteitiscontroles van de afdeling Kwaliteitsborging van metabo. De levensduur van een machine hangtECHTER ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw metabo machine, des te langer zal deze op betrouwbare wijze zichn werk去做.

Inhoudsopgave

Afbeelding standarduitrusting (bladzijde 3)

Afbeelding machine-elementen (bladzijde 4)

1 Netspanning/Bestelnr.
2 Standaarduitrusting
3 Machine-elementen
4 Veiligheidsinstructies
5 Toepassingen
6 Montage

6.1 Onderbouw

6.2 Zwenkwielen en wielen

6.3 Zuigaggregaat

6.4 Filter, filterklembeugel en spanenzak
6.5 Zuigslang

7 Inbedrijfstelling
8 Onderhoud
9 Toebehoren

10 Reparatie
11Milieu
12 Technische gegevens

1 Netspanning / Bestelnr.

Vergelijk voor de inbedrijfstelling of de op het typeplaatje aangegeven netspanning en freqentie overeenstemmen met de gegevens van uw electriciteitsnet (zie bladzijde 28).

2 Standaarduitrusting

1) Filter (categorie ^一G^一

2) Filterklembeugel
5) Spanband voor filter
6) Zuigaggregaat
8) Slangklem (2 stuks)
9) Spanband voor spananopvangzak

10) Zuigslang 100 mm Ø, lenghte 2,5 m
11) Spananopvangzak

12)Aansluitmof
13) Zwenkwiei (2 stuks)
14)Bodemplaat
15) Wiel 125 mm Ø (2 stuks)
16)Zuil
18) Set metkleine deeltjes voor montage
19)Gebruiksaanwijzing
20) Lijst van reserveonderdelen

Kleine deeltjes (in een zakje):

Inbusschroef M6x16 9 stuks

Zeskantschroef M8x60 2 stuks

Zeskantmoer M6 9 stuks

Zeskantmoer M8 6 stuks

Schijf 6,4 9 stuks

Schijf 8,4 12 stuks

3 Machine-elementen

1) Filter
3) Elektromotor 750 W
4) Schakelaar-stekkercombinatie
5) Spanband voor filter
6) Zuigaggregaat
8) Slangklem (2 stuks)
9) Spanband voor spananopvangzak

10) Zuigslang
11) Spananopvangzak
12)Aansluitmof
13)Zwenkwiei
14)Bodemplaat
15)Wiel
16)Zuil

4 Veiligheidsinstructies

Let bij het gebruik van het afzuigapparaat op de bijgevoegde veiligheidsinstrumenties (rood boekje) en lees deze gebruiksaanwijzing aandachtig en volledig door.

• Het apparaat mag alleen in volledig gemonteerde toestand ingeschakeld worden.
• Afzuigwerking alleen bij aangesloten gereedschapsmachines of aangesloten reinigingsmondstuk.
  Vaste stoffen, b.v. stukjes hout (kantlengte groter dan 10mm ), metalen deeltjes en stenen enz. mogen nicht afgezogen worden. Dergelijke stoffen leiden tot beschadiging van het ventilatorschoepenrad of van het zuigaggregaat (uitsluiting van garantie).
• Onderhoudswerkzaamheden, b.v. verranging van opvangzak, filter en slang, mogen alleen worden uitgevoerd als de stekker uit de contactdoos is genomen. Anders bestaat verwondingsgevaar odomat men in het ventilatorschoepenrad kan gripen.
• Apparaat gegen vocht beschermen, geen vloeistoffen afzuiigen!
  Niet in werkig zetten in ruimten waarin ontploffingsgevaar bestaat.
• Voor elke inbedrijfstelling moet worden nagekeken of het apparaat zonder storingen functioneert.

Apparaat Niet gebruiken bij temperaturen beneden de 0^ . Geen stoffen afzuiigen die een temperatuur van meer dan 60^ hebben.
- Kinderen of personen die nicht vertrouwd zijn met het afzuiigapparaat, mogen het nicht gebruiken.
- Ongevalpreventie- en brandbeveiligings-yooverschriften paleyen
- Bij het verwangen van de filter (1) of van de spaanopvangzak (11)要去en stofmasker (filtermasker met partikelfilter, filterklasse 2) worden gedragen.
- Vór het verwangen van de spaanopvang zak (11) moet de filter (1) worden gereinigd (afkloppen).
- Indien een verwangng nodig is mogen alleen originele onderdelen uit het toebehorenprogramma worden gebruikt. De gebruiker heeft geen aanspraak op schadevergoeding, wonneer hij het afzuigapparaat voorziet van andere dan de originele onderdelen van metabo.

5 Toepassingen

Het afzuigapparaat dient voor het afzuien van houtspanen met een gering aandeel houtstof, die bij werkzaamheden met houtbewerkingsmachines (b.v. tafelcirkelzaagmachines, lintzaagmachines, vlak- en vandiktebanken en tafelfreesmachines) ontstaan.

Voor het afzuiigen van vloeistof is het apparaat Niet geschikt. Bovendien mogen nicht worden opgezogen: voorwerpen met scherpe kanten of punten (zoals bijv. glasscherven of spijkers) alsmede materiaal, dat warmer is dan 60^ .

Voor schade door onoordeelkundig gebruik van het afzuigapparaat is de gebruiker aansprake-lijk. Algemeen erkende oncevalpreventievoorschriften en de „veiligheids instructies" moeten worden nageleefd.

Het afzuiigapparaat is nicht geschikt voor industrieel gebruik. Men spreekte van industrieel gebruik wanneser het apparaat door werk-nemers worden gebruikt, personen tijdens hun beroepsopleiding, op school of thuis, en bij werkzaamheden die als industrieel konnen worden aangemerkt.

6 Montage

6.1 Onderbouw

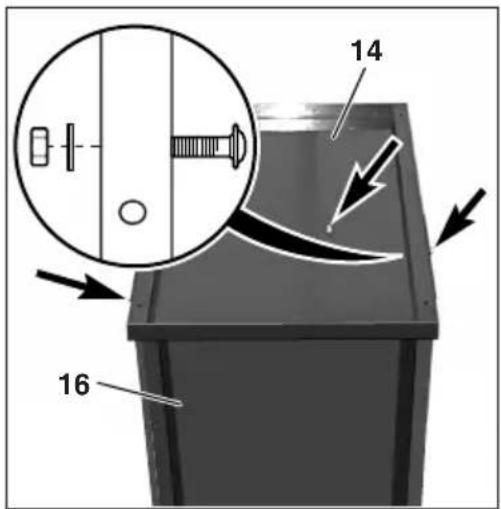

Zuil (16) met uitsparing maar beneden neerzetten. Bodemplaat (14) erop leggen en met 5 inbusschroeven M6x16, schijven 6,4 en zeskantmoeren M6 bevestigen, zoals op de afbeelding te zien is. Voor het bevestigen van de schroefverbindingen gelieve gebruik te makesen van steeksleutel SW 10 mm en een schroevendraaier voor inbusbouten SW 4 mm.

6.2 Zwenkwielen en wielen

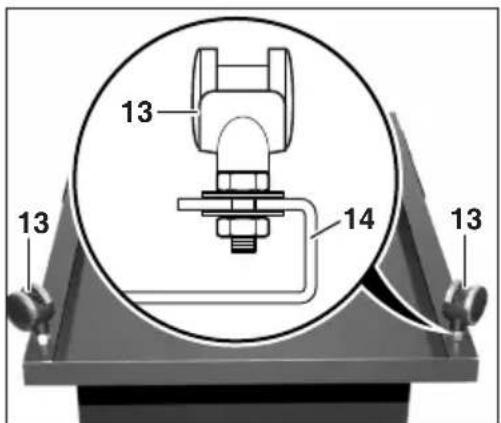

Schijf 8,4 op de schroefdraadpen van het zwenkwiel (13) zetten. Zwenkwiel (13) met de schijf in de openingsen van de bodemplaat (14) steken, schijf 8,4 en zeskantmoer M8 erop zetten, zeskantmoer met steeksleutel SW 13 vastdraaien. Daarbij zwenkwiel met de andere steeksleutel SW 13mm vasthouden.

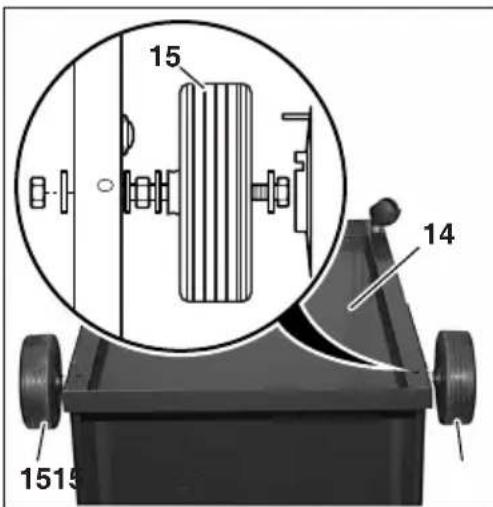

Wiel (15) met twee schijven 8,4 op zeskantschroef M8x60 steken en zeskantmoer M8 zo bevestigen dat het wiel (15)ussen de schijven op de zeskantschroef gemakkelijk gedraaid kan worden. Schijf 8,4 op de zeskantschroef met het vooraf gemonteerde wiel (15) zetten. Zeskantschroef door de openings in de zijkant van de bodemplaat (14) steken en met schijf 8,4 en zeskantmoer M8 bevestigen. Afschemkap op het wiel drukken, zoals op de afbeelding te zien is, tot deze hoorbaar inklikt.

6.3 Zuigaggregaat

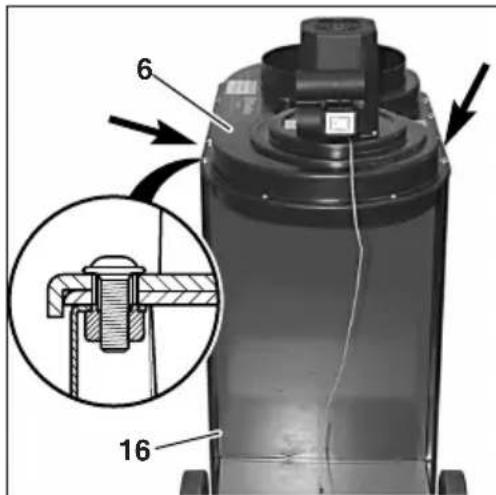

Zuil (16) met bodemplaat op de loopwielen zetten. Zuigaggregaat (6) op de zuil (16) leggen en uitrachten. 4 inbusschroeven M6x16 bovenaan door de openings steken en met schroevendraaier SW 4 mm bevestigen.

6.4 Filter, filterklembeugel en spanenzak

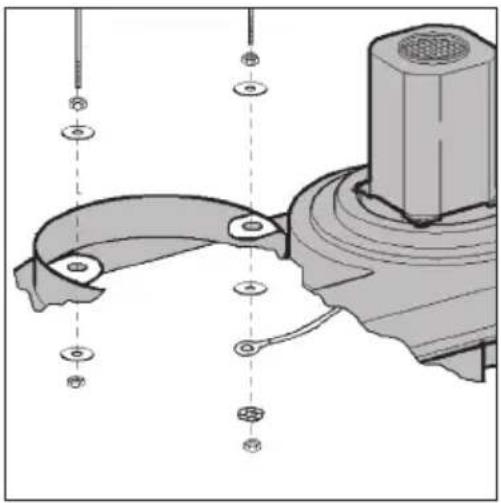

Zeskantmoeren M6 tot in het midden van de schroefdraad op de filterklembeugel (2) draaien. Plaatjes 6,4plaatsen en filterklembeugel (2) in de aanwezige boorgaten op het zuigaggregaat (6) steken.

Plaatje 6,4, aardingslus, waaierschijf conform afbeelding met zeskantmoer M6 op filterklembeugel (2) bevestigen. Zeskantmoer M6 vastdraaien.

Aan de andere kant van de filterklembeugel (2)plaatje 6,4 met zeskantmoer M6 erop schroeven en vastdraaien.

Filter (1) over de filterklembeugel (2) omslaan. Spanband over de filter (1) schuiven. Filter (1) met spanband over de mof op het zuigaggregaat (6) omslaan. Erop letten, dat de filter (1) zich rondon over de mof op het zuigaggregaat (6) en onder de spanband bevindt. Spanband met schroevendraaier bevestigen.

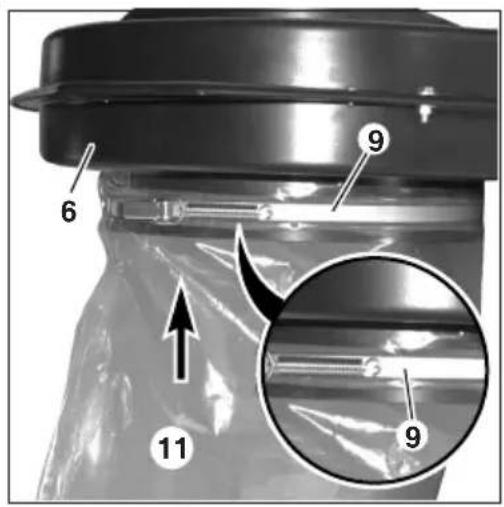

Spanband (9) over de spanenzak (11) schuiven. Spanband met zak over de mof aan de onderkant van het zuigaggregaat (6) omslaan. Erop letten, dat de spanenzak (11) zich rondon over de mof op het zuigaggregaat (6) en onder de spanband bevindt. Spanband zodaniguitrichten, dat deze rondon op de vrijze schuimstofstrook ligt. Spanband (9) door omleggen van de sluithefboom bevestigen.

6.5 Zuigslang

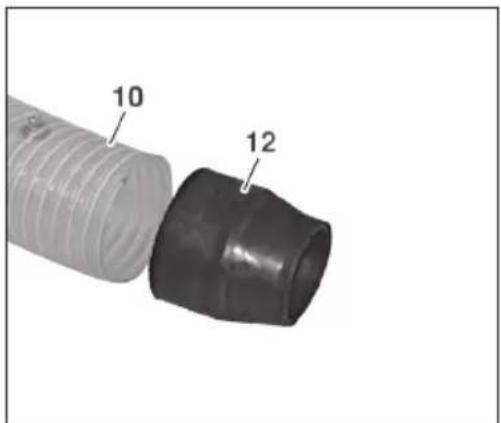

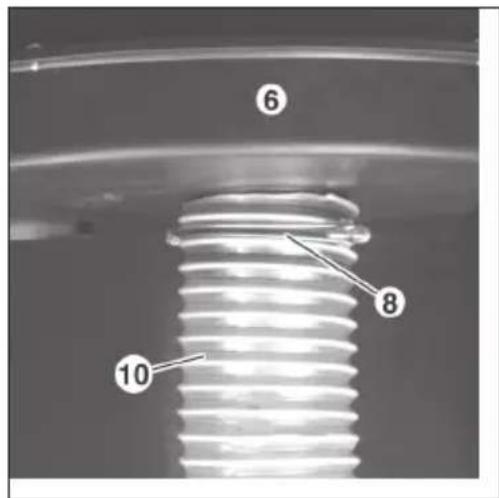

Slangklem (8) op de zuigslang (10) steken. Zuigslang (10) op dekleine mof op het zuigaggregaat (6) steken.Erop letten,dat de zuigslang (10) rondon aanligt.Zuigslang met slangklem (8) bevestigen.

Aansluitmof (12) in de zuigslang (10) steken en door vastdraaien van de slangklem fixeren.

De zuigslang (10) op het afzuigaansluitstuk van de houtbewerkingsmachine steken.

7 Inbedrijfstelling

Om het afzuigapparaat te bedieren is een netspanning van 230V 50Hz en een geschikt verlengsnoer met een aardleiding (drieaderig) nodig. Het afzuigapparaat mag alleen worden aangesloten aan contactdozen die volgens de voorschriften zich geaard.

Vóor de inbedrijfstelling van het afzugapparaat要去 de zuigslang volgens de voorschriften aan de houtbewerkingsmachine worden aan gesloten.

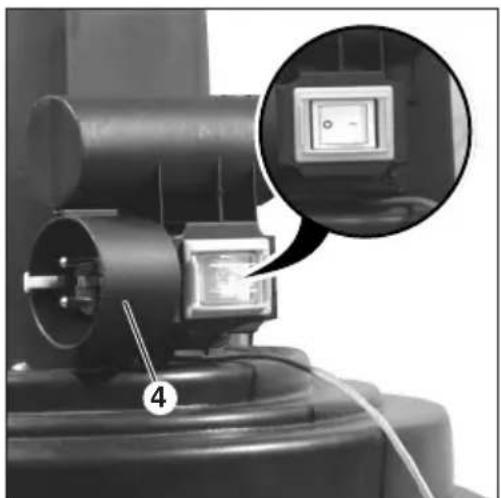

Verlengsnoer op de stekker van de schakelaar-stekkercombinatie (4) steken.

Schakelaar in stand Afzuigapparaat

0uitgeschakeld

I ingeschakeld

8 Onderhoud

Vóor alle onderhoudswerkzaamheden: stekkeruit de contactdoos nemen! Mocht het zuigvermögen minder worden en elke keer voordatde spaanopvangzak worden verrangen, moet defilter (1) met de hand gereinigd worden dooreraan te schudden. Daardoor valt het fijnehoutstof dat zich in het weefsel van de filter (1)heeft opgehoopt, in de spaanopvangzak (11) enlaat de filter (1) de lucht.altijd goed door.De filter (1) wordt altijd gereinigd bij stilstaandapparaat en zonder de filter te demonteren.De spaanopvangzak er pas afnemen, wonneerhet stof zich heeft afgezet en het ventilatorsochoopenradstilstaat.

Bovendien moet een daarin opgeleide persoon tenminste eenkeer per maand het apparaat stoftechnisch nakijken op:

-beschadiging van de filter (1)
- dichtheid van hetuis en van de afdichting voor de spaanopvangzak (11)
- onberispelijke toestand van de elektrische installmentie (schakelaar-stekkercombinatie (4), verlengsnoer).

Beschadigde filters (1) en spanopvangzakken (11)might absoluut nicht opniewworden gebrukt.

Beschadigde delen, in het bijzonder veiligheidsinrichtingen, alleen verrangen door originele onderdelen. Delen die nicht door de fabrikant gecontroleerd en vrijgegeven zijn, können onverwachte beschadigingen peroorzaken.

9 Toebehoren

metabo biodt een omvangrijk toebe horenprogramma voor afzuiigapparaten. Voor de optimale toepassing van uw gereedschap is het waarom better, metabo-toebehoren te gebruiken. Een overzicht vindt u op bladzijde 4 en in de catalogus van metabo.

10 Reparatie

Reparaties aan elektrische gereedschappen van metabo mogenuitsluitend door een erkend vakman worden uitgevoerd.

Elektrische gereedschappen van metabo die gerepareerd要去en worden, kuren worden opgestuurdaar het adres dat op de onderdelenlijst vermeld staat. Gelinge bij inzending van reparaties het geconstasteerde defect te vermelden.Veranderingen in de zin van de technische vooruitgang voorbehonden.

11 Milieu

metabo-verpakkingen zijn voor de volle 100% recyclebaar. Ze horen nicht bij het afval. Op die manier+knen verpakkingen weer in de afvalkringloop terechtkomen.

Versleten elektrische apparaten en toebehoren bevatten een grote hoeveelheid waardevolle grond- en kunststoffen, die eveneens gerecycled können worden. Daarom horen elektrische apparaten en toebehoren nicht bij het afval, maar要去en op een milieu vrijelijkke manier gerecycled worden.

Afzuigapparaat SPA 1702

Bestelnr. 013 017 0100

Vermogen 750 Watt

Spanning/frequentie 230V 50Hz

Nominale

volumenstroom 633 m 3 / h

Bijbehorende

onderdruk 920 Pa

Max. volumenstroom 1010 m ^3 h

Max. onderdruk 1730 Pa

Filteroppervlak 1,08 m 2

Filter (material) categorie, G

Diameter van

de slang 100 mm

Slanglengte 2,5 m

Volume

spanopvangzak 901

Geluid volgens

EN 23744

geluidsdrukniveau) 81 dB(A)

Afmetingen (I x b x h) 882 x 562 x 1671 mm

Gewicht 24 kg
