BRUGSANVISNING SPA 1702 W METABO

4 Sakerhetsanvisningar

Bilde,produkt og medfolgende tilbehør (side 3) Bilde, apparatelementer (side 4)

1 Nettspenning/bestillingsnr.
2 Produkt og medfalgende tilbehør
3 Apparatdeler
4 Sikkherhetsanvisninger
5 Hensiktsmessig bruk
6 Montering

6.1 Understell

6.2 Styrehjul og lopehjul

6.3 Sugeaggregat

4 Sikkerhetsanvisninger

6.2 Styrehjul og lopehjul

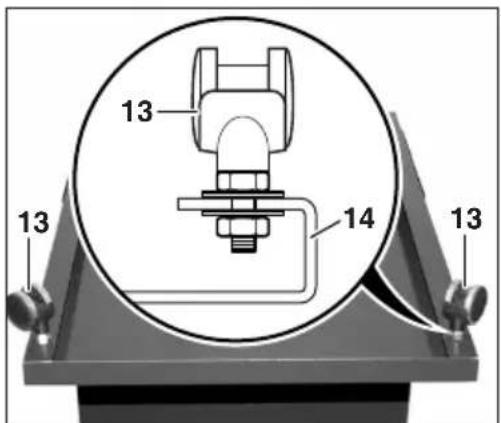

Sett skive 8,4 pa gjengestiften til styrehjulet (13). Sett inn styrehjulet (13) med skive i hullet i bunnplaten (14). Sett pa skive 8,4 og sekskantmutter M8. Skru fast sekskant mutteren med en 13mm fastnokkel. Hold samtidig fast styrehjulet med en annen 13mm fastnokkel.

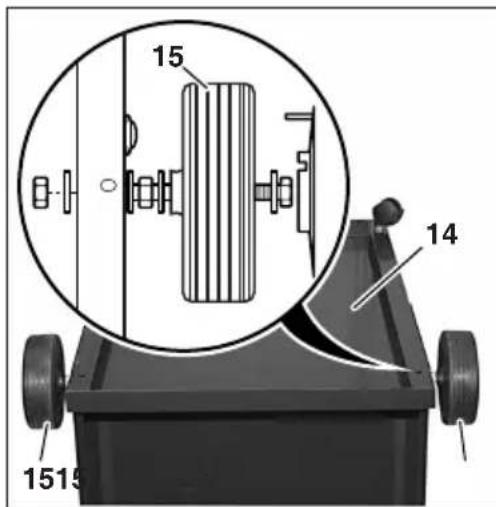

Sett lopehjulet (15) med de to skivene 8,4 pa sekskantskruen M8x60 og fest sekskantmutteren M8 sik at hjulet (15) lett kan rotere mellom skivene pa sekskantskruen. Sett skiven 8,4 pa sekskantskruene med det formonterte lopehjulet (15). For sekskantskruen gjennom hullene i sideren av bunnplaten (14) og fest med skive 8,4 og sekskantmutter M8. Trykk dekselet pa lopehjulet til det smekker pa plass, sik det fremgår av illustrasjonen.

6.3 Sugeaggregat

9 AccesTilbehørseries

Original brugsvejledning

Kare kunde

Mange tak for den tillid De har vist ved at kobe donne nye metabo spansuger. Hver metabo maskine afproves omhyggeligt og er underlagt de strenge kvalitetskontroller i metabos kvalitetsstyringsystem. En maskines levetid er dog i hoj grad afhengig af Dem. Vær opmaerksom på informationerne i dette betjeningsvejledning og i de medfolgende dokumenter. Jo omhyggeligere De behandler Deres metabo maskine,esto længere udfylder den paliideligt sin Funktion.

Indhold

Billede leveringsomfang (side 3) Billede maskinelementer (side 4)

1 Netspaending / best.nr.
2 Leveringsomfang
3 Maskinelementer
4 Sikkerhedsanvisninger
5 Tiltaenkft formal
6 Montering

6.1 Fundament

6.2 Styreruller og hjul

6.3 Sugeaggregat

7 Ibrugtagning
8 Service
9 Tilbehør

10 Reparationer
11Miljøbeskyttelse
12 Tekniske data

1 Netspænding / best.nr.

Før De tager maskinen i brug bør De kontrollere, at den pa mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning (se side 58).

2 Leveringsomfang

1) Filter (kategori "G")
2) Fastgorelsesbajle til filter
5) Spændeband til filter
6) Sugeaggregat
8) Slangeklemme (2 stk.)
9) Spændeband til spansæk

10) Sugeslange 100 mm, laengde 2,5 m
11) Spansæk
12)Tilslutningsstuds
13) Styrerulle (2stk.)
14)Bundplade
15) Hjul 0 125 mm (2 stk.)
16)Søjle
18) Sæt smådele til montering
19)Betjeningsvejledning
20)Reservedelsliste

Smadele (i pose):

Unbrakoskrue M6x16 9stk.

Sekskantskrue M8x60 2stk.

Sekskantmogtrik M6

Sekskantmogtrik M6

Spændeskive 6,4

Spaendeskive 8,4

9stk.

6stk.

9stk.

12stk.

3 Maskinelementer

1) Filter
3) Elektromotor 750 W
4) Stik med afbryder
5) Spændeband til filter
6) Sugeaggregat
8) Slangeklemme
9) Spænddebbandtilspansæk

10) Sugeslange
11) Spansak
12)Tilslutningsstuds
13)Styrerulle
14)Bundplade
15)Hjul
16)Søjle

4 Sikkerhedsanvisninger

Laes denote betjenings vegledning opmaerksomt og helt igennem.

Maskinen mä kun taendes i et stand.

• Sugedrift kun i forbindelse med tilslutte de værktogjsmaskiner eller med tilsluttet mundstykke.
• Faste legemer, f.eks. træstykker (kantlændge større end 10 mm), metaldele og sten osv.违法犯罪 udsuges. Sādanne legemer forårsager beskadigelse af ventilatorhjulet eller sugeaggregatet (dækkes ikke af garantien).
• Vedligeholdelsesarbejde, f.eks. udskiftning af spansæk, filter og slange, mA kun udfores, after at netstikket er trukket ud. Der er ellers fare for kvæstelse ved indgreb i ventilatorhjulet.
• Beskyt maskinen mod vand, udsug ikke væsker!
• Brug/DD/ekke maskinen i rum med eksplosionsfare.
• For haver ibrugtagning skal det kontrolleres, om maskinens Funktion er mangelfri.
• Brug ikke maskinen ved temperaturer under 0^ . Udsug ingen emner, hvis temperatur er højere end 60^ .

BornEllerpersonersomikkerfortroligemed spansugeren,maikbruge maskinen.
Overhold bestemmelserne om forebyggelse af ulykker og brand.
- Under udskiftning af filteret (1) eller spansækken (11) skal der barenes en stovmaske (filtermaske med partikelfilter, filterklasse 2).
- Før udskiftning af spansækken (11) skal filteret (1) renses (afbankes).
- Ved behov ma der kun anvendes originale tilbehorsdele. Brugeren mister alle eventuelt bestaende krav, hvis spansugeren udstyres med/DDke-originale reservedele.

5 Tiltænkt formål

Spansugeren er beregnet til udsugning af træspaner med lavstovindhold, som opstär i forbindelse med arbejde pa træbearbejdnings-maskiner (f.eks. bordrundsave, bandsave, afrettere, tykkelseshovle og bordfræsemaskiner).

Maskinen er ikke egnet til opsugning af væsker. Følgende på heller ikke opsuges: skarpe og spidse genstande (som f.eks. glasskar eller som) sarel som materialer, der er varmere end 60^ .

For skader, som opstar pga. ikke formålsbestemt brug af spansugeren, er alenebrugeren ansvarlig. De generelle bestemmelsem om forebyggelse af ulykker og"sikkerhedsanvisningerne"skal følges.

Spansugeren er uegnet til erhvervs- og industribrug. Ikke erhvervs- og industriemessig brug er givet, nar ingen arbejdstagere, ingen personer under erhvervsuddannelse, i skoler aller i hjemmearbejde bruger spansugeren i et arbejdslignende beskaeftigelsesforhold.

6 Montering

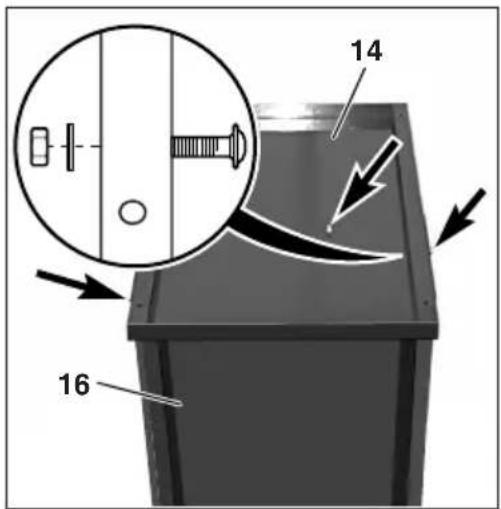

6.1 Fundament

Stil sobjlen (16) op med udsparingen nedad. Læg bundpladen (14) pa, og fastgor den med 5 unbrakoskruer M6x16, spændeskiver 6,4 og sekskantmøtrikker M6 iht. afbildningen. Til fiksering af skrueforbindelsene anvendes entopnøgle SW 10 mm og en skruetækker til unbrakoskruer SW 4 mm.

6.2 Styreruller og hjul

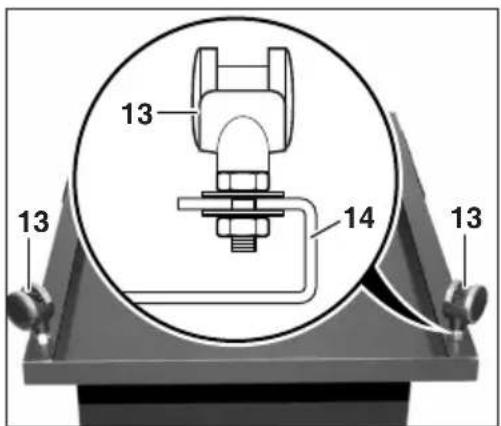

Sæt en spændeskive 8,4 på styrerullens (13) gezindtap. Stik styrerullen (13) med spændeskive i de forborede huller på bundpladen (14). Sæt en spændeskive 8,4 og en sekskantmøtrik M8 på. Spænd sekskantmøtrikken med en gaffelnøgle SW 13 mm. Hold styrerullen fast med en,anden gaffelnøgle SW 13 mm.

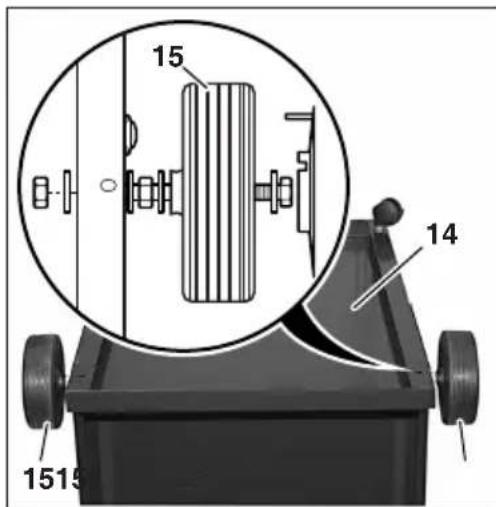

Stik hjulet (15) pa en sekskantskrue M8x60 med to spændeskiver 8,4, og fastgør sekskantmøtrikken M8 sādan, at hjulet (15) kan dreje lidt mellem spændeskiverne pa sekskantskruen. Sæt en spændeskive 8,4 pa sekskantskruerne med formoneret hjul (15). Stik sekskantskruerne gennem borehullerne pa sideren af bundpladen (14), og fastgør dem med en spændeskive 8,4 og sekskantmøtrik M8. Tryk kapslen pa hjulet iht. afbildning, indtil den hørbart gär i indgreb.

6.3 Sugeaggregat

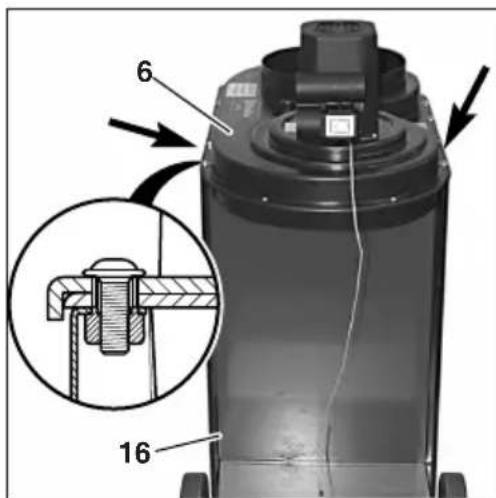

Stil sobjlen (16) med bundplade pa Ibehjulene. Læg sueaggregatet (6) pa sobjlen (16), og foretag justering. Stik 4 unbrakoskruer M6x16 gennem de forborede huller foroven, og fastgör dem med en skruetrækker SW 4 mm.

Skru seskantmotrikker M6 i til midten af gevindene pa fastgorelsesbjojen til filter (2).Stik spendeskiver 6,4 pa,og stik fastgorelsesbjojen (2) i de forborede huller pa sugeaggregatet (6).

Fastgør iht. afbildningen spændeskive 6,4, jordtråd og stjerneskive med sekskantmøtrik M6 på fastgorelsesbøjlen (2). Spænd sekskantmøtrik M6.

Skru og spænd en spændeskive 6,4 med sekskantmøtrik M6 pa den,anden side af fastgorelsesbøjlen (2).

Boj filteret (1) om fastgorelsesbojlen (2).Trak spendeband om filteret (1).Slafilteret (1) med spendeband om studsen pa sugeaggregatet (6).Sorg for, at filteret (1) hele vejen rundt befinder sig over studsen pa sugeaggregatet (6) og under spendebandet. Fastgor spendeband med skruetraekker.

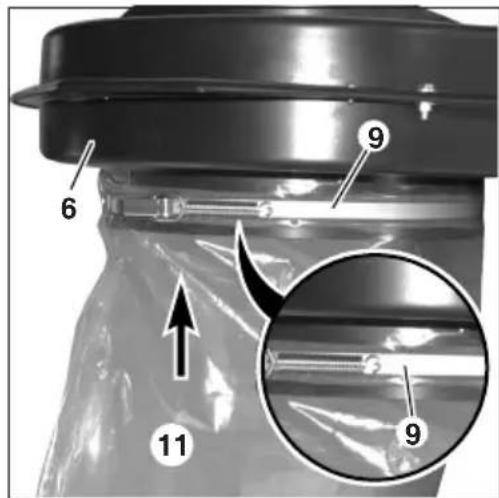

Træk spændeband (9) om spansækken (11). Slæ spændeband med sæk om studsen på undersiden af sugeaggregatet (6). Sørg for, at spansækken (11)—hele vejen rundt befinder sig over studsen på sugeaggregatet (6) og under spændebandet. Juster spændebandet, sa det—hele vejen rundt ligger på den gra skumstrimmel. Fastgør spændeband (9) ved at slå lasen i.

6.5 Sugeslange

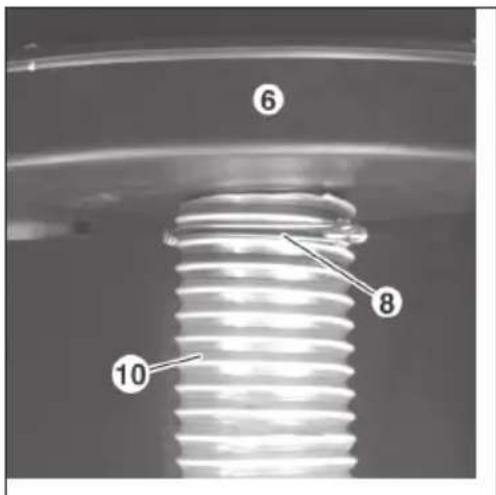

Stik slangeklemmen (8) på sugeslangen (10).
Stik sugeslangen (10) på den*Lille studs på sugeaggregatet (6). Sorg for, at sugeslangen (10) sidder i hele vejen rundt. Fastgør sugeslangen med slangeklemmen (8).

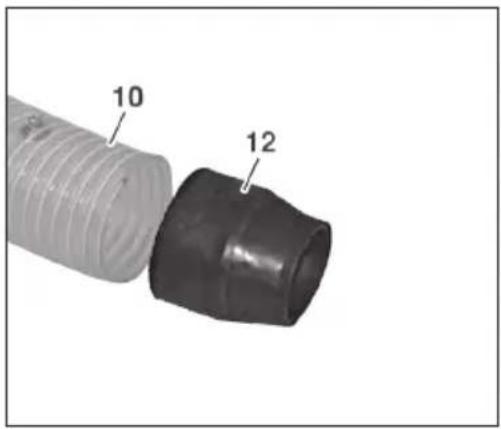

Stik tilstunningsstudsen (12) i sugeslangen (10), og foretag fiksering ved at stramme slangeklemmen.

Stik sugeslangen (10) på udsugningsstudsen på træbearbejdningsmaskinen.

7 Ibrugtagning

Til drift af spansugeren skal der bruges en netspænding pa 230 V ~ 50 Hz og et egnet forlæŋgerkabel med beskyttelsesleder (treledet). Spansugeren ma kun tilsluttes korrekt jord forbundne stikdäser.

Inden spansugeren tages i brug, skal sugeslangen tilsluttes træbearbejdningsmaskinen på korrekt vis.

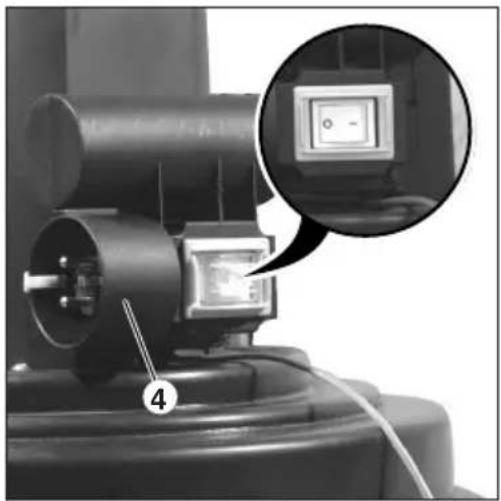

Stik forlaengerkablet i stikket med afbryder (4).

Afbryder i stilling Spansuger

0

1

slukket

taendt

8 Service

Før alt vedligeholdelsesarbejde: Træk stikket ud af stikdåsen! Ved formindsket sugeeffekt og forhver udskiftning af spansæk skal filteret (1) renses manuelt ved at ryste det. Dette fár det fine træstov, som har samlet sig i filterets (1) væv, til at falde ned i spansækken (11), og filterets (1) luftgennemtrængelighed bibeholds. Filteret (1) mA kun renses, nr maskinen stå stille og renses uten afmontering af filteret. Tag forst spansækken ud, nr støvet har sat sig, og ventilatorhjulet stå stille.

Desuden skal der mindst en gang om maneden gennemfores en stovteknisk kontrol af en instrueret person med henblick på:

• Beskadigelse af filteret (1)
  Husets taethed og spansaekkens taeling (11)
• Mangelfri tilstand af elektrisk udstyr (stik med afbryder (4), forlaengerkabel).

Beskadigede fentre (1) og spansække (11) ma under ingen omstændigheder fortsat bruges!

Beskadigede dele, især sikkerhedsanordninger, mA kun udskiftes med originale dele. Dele, som ikke er kontrolleret og godkendte af producenten, kanFore til udforusigelige skader.

9 Tilbehør

Metabo udbyder et omfattende tilbehørsprogram til spansugeren. Brug derfor kun Metabo-tilbehør i forbindelse med Deres maskine for at sikre optimal anvendelse. De finder en oversigt på side 4 og i Metabo samlede katalog.

10 Reparationer

Reparationer på Metabo el-udstyr mag kun foretages af faguddannede elektrikere!

Metabo el-udstyr, der skal repareres, kan indsendes til de adresser, der er angivet pa reservedelslisten.

Ved indsendelse til reparation skal den fastslade fejl beskrives. Forbeholdt aendringer som ffolge af tekniske aendringer.

11 Miljøbeskyttelse

Den af Metabo brugte emballage kan genbruges 100% . Den er ikke affald. Emballagen kan således indgå i råstofkredsløbetigen.

Brugt el-udstyr og tilbehør indeholder store mængder værdifuldt råstof og plastmaterialie, som ligeledes kan genanvendes i en recyclingproces. Derfor skal el-udstyr og tilbehør ikke smides��k som affald, men tilfores en miljøvenlig genanvendelse.

12 Tekniske data

Spansuger SPA 1702
