Tipo di prodotto	Cacciavite a batteria
Marca	Black & Decker
Modello	BCF611C
Tensione	3,6 V DC
Velocità a vuoto	180 min⁻¹
Coppia massima	5,5 Nm
Portapunta	6,35 mm (esagonale)
Peso	1,6 kg
Tipo di batteria	Li-Ion
Capacità della batteria	1,5 Ah
Caricatore incluso	S010BX*0500200 (100-240 V AC)
Tempo di carica	Circa 1 ora
Illuminazione di lavoro	LED integrato
Senso di rotazione	Avanti / Indietro / Blocco centrale
Utilizzo previsto	Avvitamento e foratura leggera
Livello di pressione sonora	55,5 dB(A)
Livello di potenza sonora	66,5 dB(A)
Vibrazioni (cacciavite senza percussione)	0,2 m/s² (incertezza K=1,5 m/s²)
Materiale della custodia	Plastica rinforzata
Accessori inclusi	Punte, caricatore USB, valigetta portaoggetti
Manutenzione	Pulire con un panno umido, non usare solventi
Sicurezza	Doppio isolamento del caricatore, blocco dell'interruttore
Garanzia	2 anni

Domande frequenti - BCF611C BLACK & DECKER

Come caricare la batteria del cacciavite BCF611C?

Inserire il connettore USB nella porta di carica situata sull'utensile. Collegare il caricatore a una presa di corrente. Lasciare in carica per circa 1 ora. La spia di carica si accende durante la carica e si spegne al termine. È possibile anche ricaricare l'utensile nella sua valigetta.

Che tipo di punte posso utilizzare con questo cacciavite?

Questo cacciavite accetta punte per cacciavite e punte da trapano con gambo esagonale da 6,35 mm. Inserire semplicemente il gambo nel portapunta. Per rimuovere, tirare il gambo.

Come selezionare il senso di rotazione avanti o indietro?

Utilizzare il cursore di regolazione del senso di rotazione situato sopra l'interruttore. Spingerlo a sinistra per la rotazione avanti (serraggio) e a destra per la rotazione indietro (allentamento). La posizione centrale blocca l'utensile.

Cosa fare se l'utensile non si avvia?

Verificare prima che la batteria sia carica. Assicurarsi che il cursore del senso di rotazione non sia in posizione centrale (bloccata). Se il problema persiste, pulire i contatti della batteria o contattare un centro assistenza autorizzato Black & Decker.

Posso usare questo cacciavite per forare?

Sì, questo cacciavite può essere utilizzato per forature leggere, ad esempio in legno o cartongesso. Utilizzare punte da trapano con gambo esagonale da 6,35 mm e selezionare la rotazione avanti.

Come eseguire la manutenzione del mio cacciavite BCF611C?

Pulire regolarmente le aperture di ventilazione con una spazzola morbida o un panno asciutto. Per la custodia, usare un panno umido. Non usare mai detergenti abrasivi o a base di solventi. Scollegare il caricatore prima di qualsiasi pulizia.

L'illuminazione LED non si accende, è normale?

L'illuminazione LED si accende automaticamente quando si preme l'interruttore di accensione/spegnimento e il cursore del senso di rotazione non è in posizione centrale. Se il cursore è al centro, l'utensile è bloccato e il LED rimane spento.

Qual è la durata della batteria?

La batteria Li-Ion da 1,5 Ah offre un'autonomia sufficiente per i lavori di avvitamento correnti. Per prolungarne la durata, evitare scariche complete e conservarla in un luogo temperato (tra 10°C e 40°C).

Posso usare un caricatore USB standard per ricaricare l'utensile?

Si consiglia di utilizzare esclusivamente il caricatore fornito con l'utensile (modello S010BX*0500200). L'uso di un altro caricatore potrebbe danneggiare la batteria o presentare un rischio per la sicurezza.

Come ottenere pezzi di ricambio o riparazioni?

Contattare un centro riparazioni autorizzato Black & Decker. La garanzia di 2 anni copre i difetti di fabbricazione. Per trovare il centro più vicino, visitare il sito www.2helpU.com o contattare la filiale locale Black & Decker.

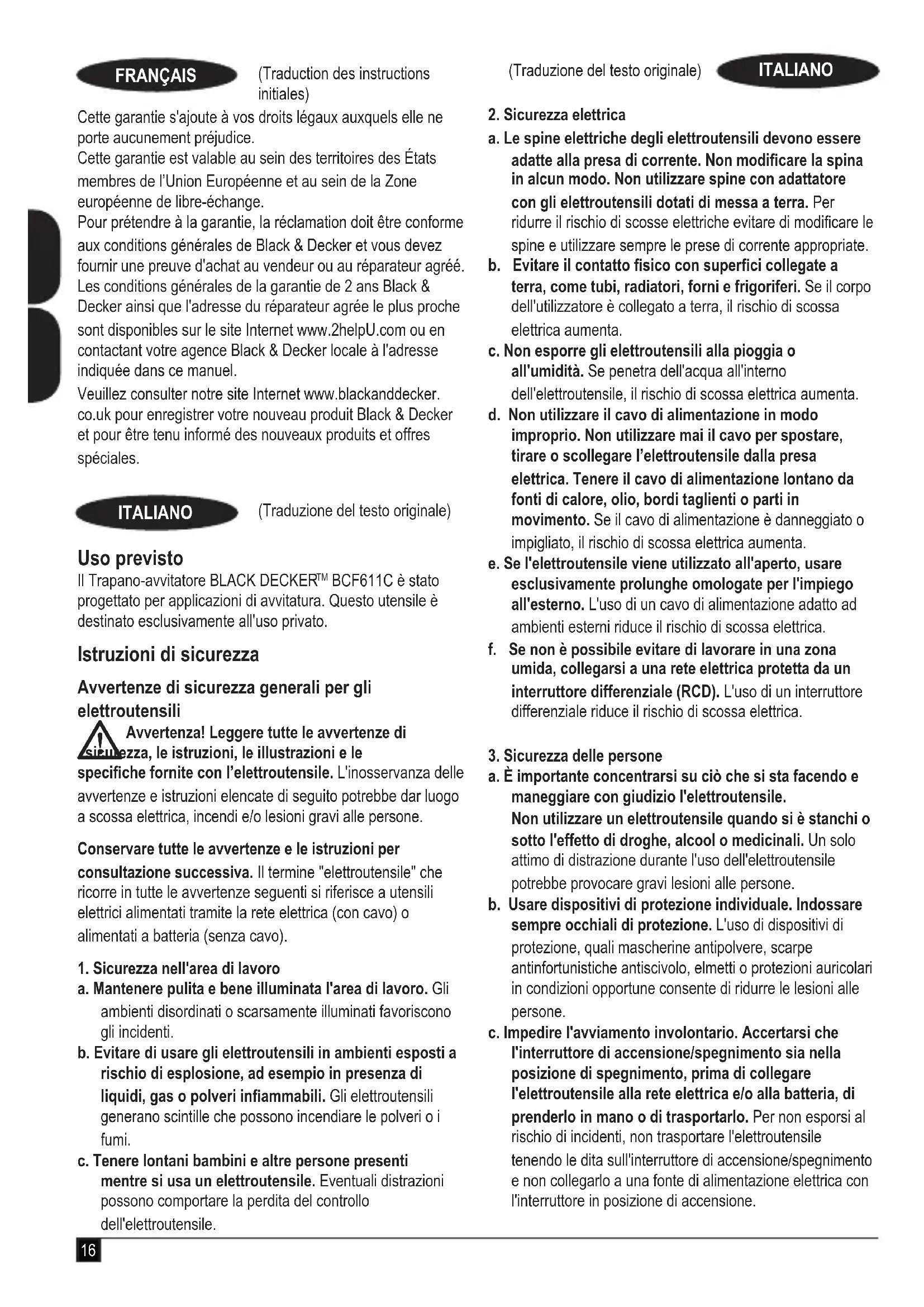

MANUALE UTENTE BCF611C BLACK & DECKER

(Traduzione del testo originale)

Uso previsto

Il Trapano-avvitatore BLACK DECKERTM BCF611C è stato progettato per applicazioni di avvitatura. Questo utensile è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettROUTensili

Avvertenza! Leggere tutte le avvertenze di sieuzezza, le istruzioni, le illustrazioni e le

specifiche fornite con l'elettROUTensile. L'inosservanza delle avventenze e struzioni elencate di seguito potrebber dar luogo a scossa elettrica, incendi e/o lesions gravi alle persone.

Conservare tutte le avventenze e le istruzioni per consulazione successiva. Il termine "elettroutensile" che ricorre in tutte le avventenze seguenti si riferisce a utensili elettrici alimentatitramite la rete elettrica (con cavo) o alimentati a batteria (senza cavo).

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Evitare di usare gli eletttroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli eletttroutensili generano scintille che possono incendiare le polveri o i fumi.
c. Tenere lontani bambini e altre persone presenti quando si usa un eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo dell'eletttroutensile.

(Traduzione del testo originale)

ITALIANO

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa di corrente. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scosse elettriche evitare di modificare le spine e utilizzato sempre le prese di corrente appropriate.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Se il corpo dell'utilizzatore è collegato a terra, il rischio di scossa elettrica aumento.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetrà dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.
d. Non utilizzato il cavo di alimentazione in modo improprio. Non utilizzato mai il cavo per spostare, tirare o scollegare l'elettROUTensile alla presa elettrica. Tenere il cavo di alimentazione lontano da fonti di calore,olio,bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumento.
e. Se l'elettROUTENSILE viene utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, collegarsi a una rete elettrica protetta da un interrottore differenziale (RCD). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTensile. Non utilizzato un elettROUTensile quando si è stanchi o fatto di draghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettROUTensile potrebbe provocare gravi lesioni alle persone.
b. Usare dispositivi di protezione individuale. Indossare sempre occhiali di protezione. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesions alle persona.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione/spegnimento sia nella posizione di spegnimento, prima di collegare l'elettROUTENSILE alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettROUTENSILE tenendo le dita sull'interruttore di accensione/spegnimento e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.

d. Prima di accendere un eletttroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inserti su una parte rotante dell'eletttroutensile può provocare lesioni alle persone.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliorare controlo dell'elettroutensile nelle situazioni impreviste.
f. Vestirsi in maniera opportuna. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano delle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi ultimi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polvere cui ridurre i pericoli associati a queste ultime.
h. Non lasciare che la familiarità acquisita con l'uso Frequente degli eletttroutensili induca aCEDERE alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi alle persone in una frazione di secondo.

1. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettROUTensile. Utilizzato l'elettROUTENSILE adatto per il lavoro da eseguire. L'elettROUTENSILE corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato.
b. Non utilizzato l'electroutensile se l'interruttore di accensione/spegnimento è difettoso. Qualsiasi elettROUTENSILE che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
c. Scollegare la spina alla presa di corrente e/o la batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentallymente l'elettroutensile.
d. Quando non vengono usati, gli eletttroutensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'eletttroutensile a persona inesperte o che non abbiano letto le presenti istruzioni d'uso. Gli eletttroutensili sono pericolosi in mano a persona inesperte.
e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non visiano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se l'elettroutensile è danneggiato, farlo riparare prima dell'uso.

Molti incidenti sono provocati da eletttrutensili non sottoposti a corretta manutenzione.

f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g. Utilizzato l'electroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendoconto delle condizioni operative e del lavoro da eseguire.

L'utilizzo dell'elettrotensile per impieghi diversi da quali previsticouldareluogoa situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza traccce di olio o grasso. Maniglie e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

1. Assistenza

a. Fare riparare l'eletttroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In questo modo sare possibile mantenere la sicurezza dell'eletttroutensile.

Ulteriori avvertenze di sicurezza riguardanti l'eletttroutensile

Avvertenza! Ulteriori avvertenze di sicurezza.
valide per gli avvitatori.

Tenere l'elettroutensile delle superfici di presa isolate quando si esegue un'operazione in cui i dispositivi di fissaggio potrebbero entrare in contatto con cavi nascosti. I dispositivi di fissaggio che vengono aicontutto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte del trapano-avvitatore e possono provocare la folgorazione dell'operatore.
Indossare protezioni acustiche quanto si effettuano lavori con i trapani avvitatori a impulsi. L'esposizione al rumore può causare la perdita dell'udito.
Usare le impugnature ausiliarie di cui è provvisto l'elettROUTensile. La perdita di controllo può causare lesions a persona.
Usare morphe o altri metodi pratici per fissare e sostenere il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo dell'elettroutensile.
Prima di inseire viti in pareti, pavimenti o soffitti, controllare l'ubicazione di cavi elettrici e tubazioni.
L'uso previsto è indicato nel presente manuale di istruzioni.

Se questo elettROUTensileiene usato con accessori e dotazioni o per usi diversi da quelli raccomandati in quello manuale, si potrebbero verificare lesioni alle persone e/o danni alle cose.

Sicurezza altrui

Questo eletttroutensile non è destinato all'uso da parte di persona (inclusi i bambini) portatrici di handicap fisici, psichici o sensoriali o che non possiedono la dovuta esperienza o conoscenza, a meno che siano seguiti o opportunamente istruiti per quanto riguarda l'uso dell'eletttroutensile da una persona responsable per la loro sicurezza.
I bambini devono essere sorvegliati per assicurare che non giochino con l'eletttroutensile.

Rischi residui

Quando si usa l'elettroutensile, possono presentarsi alcuni rischi residui aggiuntivi, che possono non essere stati contemplati nelle avventenze di sicurezza. Tali rischi posso sono derivare da un uso improperio, prolongato, ecc. Perfino attendosiagli appositi regolamenti di sicurezza eutilizzando i dispositivi di sicurezza adeguati, certi rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;.
lesioni causate o subite durante la sostituzione di parti, lame o accessori;
lesioni causate dall'impiogo prolongato di un elettROUTensile (quando si utilizza qualsiasi elettROUTensile per lunghi periodi, accertarsi di fare regolarmente delle pause);
menomazioni uditive;
pericoli per la salute causati dall'inspirazione delle polveri prodotte durante l'uso dell'eletttroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia o faggio o l'MDF).

Vibrazioni

I valori delle emissioni di vibrazioni dichiarati,indicati al paragrafo Dati tecnici e nella dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto alla normativa EN62841 e possono essere usati come parametri di confronto tra due utensili.

Il valore delle emissioni di vibrazioni dichiarato può essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettrotensile può variarare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può essereplettere quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste alla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzato regolarmente eletttroutsili per lo svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutsile viene usato,oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutsile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettROUTensile

Sull'elettroutensile compaioni i seguenti Pittogrammi, insieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni alle persone, l'utilizzatore deve leggere il manuale d'istruzioni.

Istruzioni di sicurezza aggintive per batterie e caricabatterie

Batterie

Non tentare mai di aprirre le batterie per alcun motivo.
Non lasciare che le batterie si bagnino.
Non conservare le batterie in luoghi dove la temperatura potrebbe superare 40^
Caricare la batteria solo a temperature ambientali comprese tra 10^ e 40^ .
Caricare la batteria solo con il caricabatteria fornito con l'eeltroutensile.
Per lo smaltimento delle batterie, seguire le istruzioni riportate nella sezione "Protezione dell'ambiente".

Caricabatterie

Usare il caricabatterie BLACK+DECKER solo per caricare la batteria dell'utensile con il quale è stato fornito. Batterie diverse potrebbero scoppiare, causando lesioni alle persone e danni alle cose.
Non tentare mai di caricare batterie non ricaricabili.
Fare sostituire immediatamente i cavi di alimentazione difettosi.
Non lasciare che il caricabatterie si bagni.
Non aprire il caricabatterie.
Non esplorable l'interno del caricabatterie.

Il caricabatterie è destinato esclusivamente all'uso in ambienti chiusi.

Leggere il presente manuale d'uso prima dell'impiogo.

Non tentare di caricare batterie danneggiate.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei valori nominali. Non tentare mai di sostituire il caricabatterie con una spina elettrica tradizionale.

In caso di danneggiamento del cavo di alimentazione, farlo riparare dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.

Avvertenza! Non tentare mai di sostituire il caricabatterie con una spina elettrica tradizione.

Caratteristica

Questo elettROUTensile presente alcune o tutte le seguenti caratteristiche:

1. Interruttore di accensione/spegnimento
2. Cursedi controlo rotazione avanti/indietro
3. Portapunte
4. Luce di lavoro a LED
5. Porta di ricarica
6. Caricabatterie
7. Connettore USB
8. Contenitore punte
9. Custodia
10. Inserto portautensile nella custodia

Carica della batteria (Figg. A e B)

Inserire il connettore USB (7) nella porta di carica (5).
Collegare il caricabatterie alla presa di corrente (6).
Lasciare il trapano-avvitatore collegato al caricabatterie per 1 ora.
Durante la carica la spia di carica in corso (5a) si accende.
- Una volta completata la carica, la spia di carica in corso (5a) si spegne.
Il trapano-avvitatore più essere caricato all'interno della custodia (9), come illustrato nella Figura B.

Montaggio e rimozione di una punta per foratura o punte cacciavite (Fig. C)

Questo elettrotensile uses punte per foratura e punte cacciavite con codolo esagonale di 6,35 mm.

Per montare una punta, insere il codolo nel portapunte (3).
Per rimuovere una punta, estrarre il codolo dal portapunte (3).

Luce di lavoro a LED (Fig. D)

La luce di lavoro a LED (4) è attivata automaticamente quando si preme l'interruttore di accensione/spegnimento (1).

Il LED si accendeanche quando viene premuto il grilletto di azionamento è e il cursore di controllo rotazione avanti/ indietro (2) si trova in posizione di blocco (posizione centrale).

Selezione della direzione di rotazione (Fig. E)

Per la trapanatura e per l'avvitatura usare la rotazione in avanti. Per allentare delle viti o per rimuovere punte per foratura incastrate, usare la rotazione indietro.

Per selezionare la rotazione in avanti, spingere avanti il cursore di controllo rotazione avanti/indietro (2).
Per selezionare la rotazione indietro, spingere indietro il cursore di controllo rotazione avanti/indietro (2).
Per bloccare l'eeltroutensile, spostare il cursore di controllo rotazione avanti/indietro nella posizione centrale.

Avvitatura/trapanatura

Selezionare la rotazione avanti o indietro usingo il cursore di controllo rotazione avanti/indietro (2).
Per accendere l'elettROUTensile, premere l'interruttore di accensione/spegnimento (1).
Per spegnere l'eletttroutensile, rilasciare l'interruttore di accensione/spegnimento (1).

Consigli per un utilizzo ottimale

Avvitatura

Usare sempre la punta per foratura di tipo e misura corretti.
Se le viti sono dure da avvitare, provare ad applicare una piccola quantità di detersivo o sapone liquido per lubrificarle.
Tenere sempre il trapano-avvitatore e la punta cacciavite in posizione perpendicolare rispetto alla vite.

Manutenzione

Questo elettROUTensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia.

Avverenza! Prima di eseguire interventi di manutenzione sull'elettrotensile, scollegare il caricabatterie alla presa di corrente.

Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo significolo non devono essere smaltiti con i rifiuti domestici normali.

Essi contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie attenendosi alle dispositionsi locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com

Dati tecnici

		BCF611C
Tensione	VDC	3,6
Velocità a vuoto min	-1	180
Coppia di stallo Nm 5,5
Coppia max. Nm 5,5
Portapunte mm 6,35
Peso kg 1,6

Batteria
Tipodi Batteria Agliioni di litto
Valore nominale Ah 1,5

Caricabatterie S010BX*0500	200
Tensione	VAC	100 - 240
Tempo di carica approssimativo	h	1

Livello di pressione sonora misurato in conformità alla norma EN 62841

Pressione sonora (Lp) 55,5 dB(A); incertezza (K) 3 dB(A)

Potenza sonora (LwA) 66,5 dB(A), incertezza (K) 3 dB(A)

Valori totali di emissione di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 62841

Avvitatura除去 funzione a impulsi (a_) 0,2 m/s2; incertezza (K) 1,5 m/s2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

BCF611C - Trapano-avvitatore

Black & Decker dichiara che i prodotti descriitti al paragrafo

"Dati tecnici" sono conformi alle seguenti normative:

2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.

Questi prodotti sono conformi alla Direttive 2014/30/UE e

011/65/UE. Per ulteriori informazioni contattare Black &

Decker al seguente indirizzo oppure consultare l'ultima di

copertina del manuale.

Il firmatario è responsabile della compilation del documento technique e rende但这a dichiarazione periconto di Black & Decker.

A.P. Smith

Direttore tecnico

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi alla data di acquire. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo.

La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condivazioni Black & Decker e sare necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede del technique riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando la propria sede Black & Decker di zona all'indirizzo indicate in quello manuale.

Visitare il nostro site www.blackanddecker.it per registrar il prodotto Black & Decker appena acquistato e ricevee gli aggiornamenti su nuovi prodotti e offerte speciali.
