| Tuotetyyppi | Langaton ruuvinväännin |
| Merkki | Black & Decker |
| Malli | BCF611C |
| Jännite | 3,6 V DC |
| Tyhjäkäyntinopeus | 180 min⁻¹ |
| Maksimivääntömomentti | 5,5 Nm |
| Teränpidin | 6,35 mm (kuusikulmainen) |
| Paino | 1,6 kg |
| Akun tyyppi | Li-Ion |
| Akun kapasiteetti | 1,5 Ah |
| Mukana toimitettu laturi | S010BX*0500200 (100-240 V AC) |
| Latausaika | Noin 1 tunti |
| Työvalo | Sisäänrakennettu LED |
| Pyörimissuunta | Eteenpäin / Taaksepäin / Keskilukitus |
| Käyttötarkoitus | Ruuvaus ja kevyt poraus |
| Äänenpainetaso | 55,5 dB(A) |
| Äänentehotaso | 66,5 dB(A) |
| Tärinä (iskuttomana ruuvinvääntimenä) | 0,2 m/s² (epävarmuus K=1,5 m/s²) |
| Kotelon materiaali | Vahvistettu muovi |
| Mukana tulevat lisävarusteet | Teräpäät, USB-laturi, säilytyslaukku |
| Huolto | Puhdista kostealla liinalla, älä käytä liuottimia |
| Turvallisuus | Laturin kaksoiseristys, kytkimen lukitus |
| Takuu | 2 vuotta |
Usein kysytyt kysymykset - BCF611C BLACK & DECKER
Käyttäjien kysymyksiä aiheesta BCF611C BLACK & DECKER
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruuvinväännin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi BCF611C - BLACK & DECKER ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. BCF611C merkiltä BLACK & DECKER.

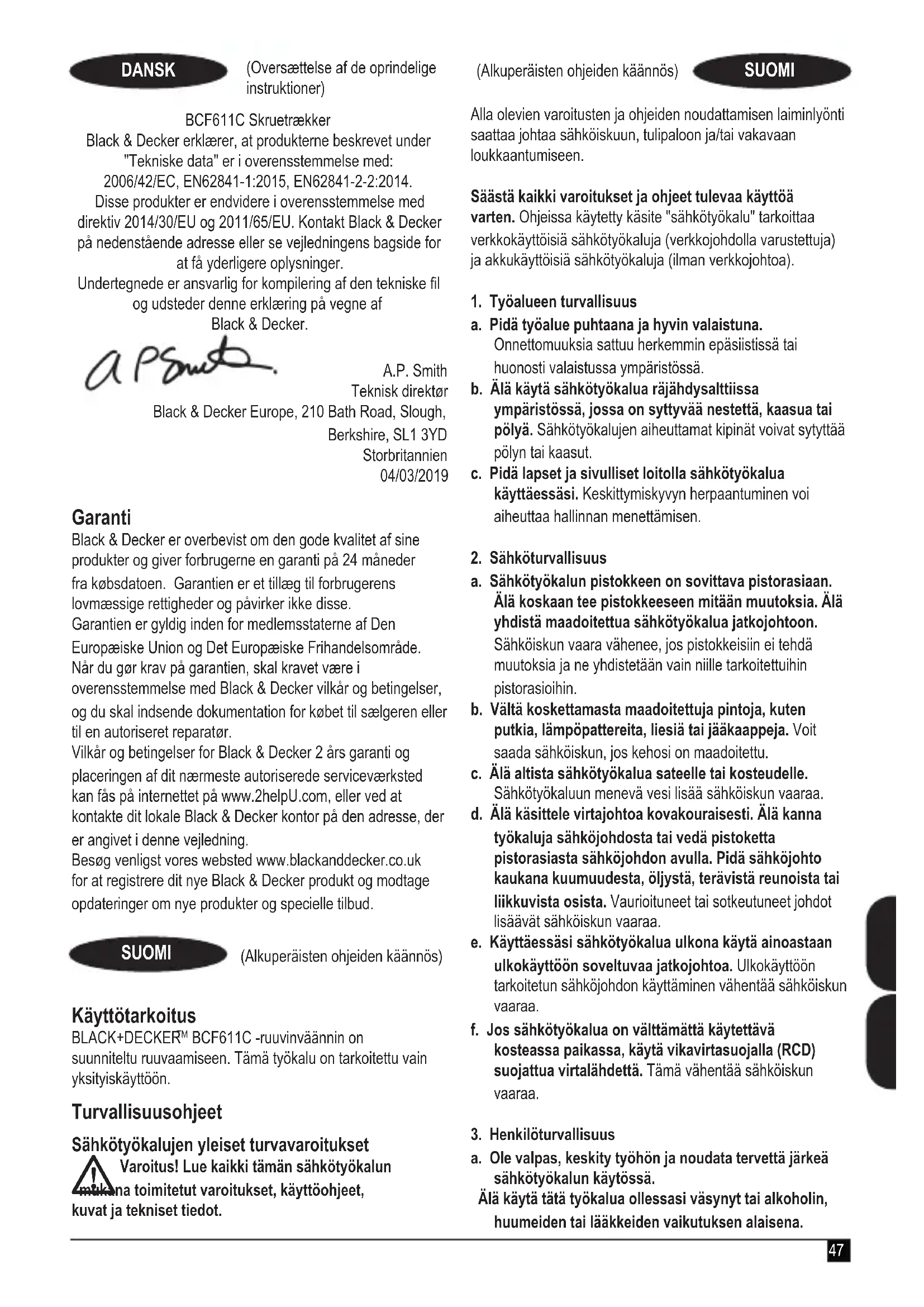

KÄYTTÖOHJE BCF611C BLACK & DECKER
(Alkuperäisten ohjeiden kännös)
Käytötarkoitus
BLACK+DECKER BCF611C -ruuvinvaannin on suunniteltu ruuvaamseen. Tämä tyokalu on tarkoitettu vain yksityiskayttoön.
Turvallisuusohjeet
Sähkötyokalujen yleiset turvavaroitukset
Varoitus! Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, kayttoohjeet, kuvat ja teknisitetod.
Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen.
Säasta kaikki varoitukset ja ohjeet tulevaa käyttoa varten. Ohjeissa käytety käsite "sähkötyokalu" tarkoittaa verkkokäyttoisi sahkötyokaluja (verkkojohdolla varustettuja) ja akkukäyttoisi sahkötyokaluja (ilman verkkojohtoa).
- Työalueen turvallisuus
a. Pida tyolue puhtaana ja hyvin valaistuna. Onnettomuuksa sattuu herkemmin epasiistissai tai huonosti valaistussa ymparistossa.
b. Alä käytä sähkötyökalua rajahdysalttiissa ympäristössa, jossa on syttyvää nestetta, kaasua tai polyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttä polyn tai kaasut.
c. Pida lapset ja sivulliset loitolla sahkötyokalua käyttaessasi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.
- Sähköturvallisuus
a. Sähkötyökalun pistokkeen on sovittava pistorasiaan.
Alä koskaan tee pistokkeeseen mitään muutoksia. Alä yhdistä maadoitettua sähkötyökalua jatkojohtoon.
Sahköiskun vaara vahenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b. Välta koskettamasta maadoitettuja pintoja, kuten putkia, lampöpattereita, liesi tai jäkaappeja. Voit saada sahköiskun, jos kehosi on maadoitettu.
c. Alä altista sahkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisaà sahköiskun vaaraa.
d. Älä käsitte virtajohtoa kovakouraisesti. Älä kanna työkaluja sahköjohdosta tai vedä pistoketta pistorasiasta sahköjohdon avulla. Pidä sahköjho tkoakana kuumuudesta, oljysta, terävista reunoista tai liikkuvista osista. Vauroituneet tai sotkeutuneet johdot lisävät sahköiskun vaaraa.
e. Käyttaessäsi sahkötyokalua ulkona käytä ainoastaan ulkokäyttoön soveltuvaa jatkojohtoa. Ulkokäyttoön tarkoitetun sahköjohdon käytäminen vähentä sahköiskun vaaraa.
f. Jos sahkötyokalua on välttamattä kaytettväkosteassa paikassa, kayta vikavirtasuojalla (RCD) suojattua virtalähdettä. Tämä vahentaa sahköiskun vaaraa.
- Henkiloturvallisuus
a. Ole valpas, keskity työhön ja noudata tervetta järkeä sahkötyokalun käytössa.
Alä käytä tata tyokalua ollessasi vasynyt tai alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen hetkeksikin sahkötyokalua kayettaessä voi aiheuttaa vakavan henkilövahingon.
b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käytäminen vahentää henkilövahinkojen vaaraa.
c. Välta tahatonta käynistämista. Varmista, etta kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteseen ja/tai akkuun, nosat laitteen tai kannat sitä. Sähkötyokalun Kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d. Irrota mahdollinen saatö- tai kiintoavain ennen kuin käynistät sahkötyokalun. Sähkötyokalun pyorivän osaan kiinni jaanyt avain voj johtaa loukkaantumiseen.
e. Alä kurkota. Huolehdi siitä, etta sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Nain voit hallita sahkötyökalua paremmin odottamattomissa tilanteissa.
f. Käytä tarkoitukseen soveltuvia vaatteita. Alä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla likkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tartua likkuviin osin.
g. Jos tyokalun voi liittä polynimuriin, tarkista, etta liitos on tehty asianmukaisesti ja etta laitteita kaytetaan oikealla ravalla. Polyn ottaminen talteen voi vahentä polyn aiheuttamia vaaroja.
h. Vaikka tyokalujen kayttokokemus olisi huomattava, turvallisuusohjeita ei saa jattaa huomioimatta. Huolimattomuus voi aiheuttaavakavia henkilovahinkoja sekunnin murto-osassa.
- Sähkötyokalujen kayttj ha hoit
a. Älä ylikuormita sähkötyokalua. Valitse käytötarkoituksen kannalta oikea sähkötyokalu. Sähkötyokalu toimii paremmin ja turvallisemmin, kun sitä käytetaan sille suunniteltuun käytötarkoitukseen.
b. Alä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttä virtakytkimestä. Jos sahkötyokalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta ennen kuin suoritat saatjā, vaidhat tarvikkeita tai siirrät sahkötyokalun varastoitavaksi. Nain voit vahentä vahingossa kaynnistymisen aiheuttaman henkilövahingon vaaraa.
d. Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niità e i käyteta. Alà anna sahkötyokalua sellaisen henkilön käyttoön, joka ei tunne sitä tai joka ei ole tutustunut tahan käyttoohjeeseen. Sähkötyokalut ovat vaarllisia kouluttamattomien käytäjien käsissä.
e. Hoida sähkötyokaluasi ja lisävarusteita huolella.
Tarkista, etta likkuvat osat toimiv moitteettomasti ja etteivät ne ole puristuksessa.
Tarkista myös, ettei tyokalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyokalu ennen niiden käytämista. Huonosti kunnossapidetyt sähkötyokalut aiheuttavat onnettomuuksa.
f. Pida leikkausterat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisälṭavien työkalut todennäöisyys juniutua vähenee, ja niītā on helppompi hallita.
g. Käytä sahkötyokaluja, tarvikkeita, vaihtoteria yms. näden ohjeiden mukaisesti. Ota tälloin huomioont työolosuhteet ja suoritettava toimenpide.
Jos sähkötyökalua käytetaan näden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljytöminä sekä rasvattomina. Liukkaat kahvat ja tartuntapinnat vaarantavat tyokalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.
- Huolto
a. Korjauta sahkötyokalu koulutetulla ja ammatitaitoisella henkilollä ja hyväksy korjauksiin vain alkuperäisiä varaosia.
Tämä varmistaa sahkötyokalun turvallisuuden.
Sähkötyokalujen lisaturvavaroitukset

Varoitus! Lisaturvavaroitukset ruuvinvaantimille.
Pida sähkötyökalua eristetyista kahvoista, kun kiinnitin voi koskettaa piilossa olevin johtoin toimenpiteen aikana.
Kiinnittimien osuminen jannitteseen johtoon tekee sen paljaista metalliosista jannitteisiä, joten kayttäja voi saada sahköiskun.
Käytä kuulonsuojaimia iskuvaannintä käyttaessä. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
Käytä apukahvoja työkalun kanssa. Hallinnan menetys voi aiheuttaa henkilövahingon.
Käytä puristimia tai muita käytannöllisiä menetelmilä kiinnittäaksesi tyostökappaleen tukevasti vakaaseen alustaan. Mikäli tyostokappaleesta pidetään kiinni kasin tai sitä pidetään kehoa vasten, se on épavakaa ja seurauksena voi olla hallinnan metets.
Tarkista kiinnityspaikka johtoen ja putkien varalta ennen ennen kiinnittimien kiinnittämista seinään, lattiaan tai kattoon.
Suunniteltu kayttotarkoitus on kuvattu tasskaytttoohjeessa.
Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tassä käytöohjeessa suositeltuja tarvikkeita ja lisälaitteita.
Ohjeesta poikkeava kaytö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.
Muiden henkilöden turvallisuus
Tata tyokalua ei ole tarkoitetu sellaisten henkiloiden (mukaan lukien lapset) kayttoon, joilla on fyvisia, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heita laitteen kaytossa.
Lapsia tulee valvoa ja varmistaa, etta he eivat leiki laitteella.
Jännörsriskit
Muita jäannöriskejä voi olla olemassa käyttaessä sahkötyokalua, jota toimitetut turvallisuusvaroitukset eivat koske. Nämä riskit voivat littyä muun muassa virheelliseen tai pitkäiaikaseen käyttoön. Joitakin jäannöriskejä on olemassa, vaikka vastaavia turvallisuusmaäräyksiä noudattaisin ja turvavarusteita käytettäisin. Naita ovat:
Pyorivien tai likkuvien osien koskettamisen aiheuttamat vahingot.
Osia, teri tai lisavarusteita vaihdettaessa aiheutuneet vahingot.
Tyokalun pitkaikaisen kayton aiheuttamat vahingot. Varmista, etta pidat saannollisesti taukoja tyokalun pitkaikaisen kayton aikana.
Kuulon heikkeneminen.
Muodostuvan polyn hengittamisesä aiheutuvat vaarat tyokalun kayton aikana (esim. puun tyostaminen, erityisesti tammen, pyokin ja rakennekuitulevyn tyostö).
Tärina
Teknisissä tiedoissa ja vaatimustemmukaisuusvakuutukssaa ilmoitettu tärinapäästöarvo on mitattu EN62841-standardin testausmenetelmän mukaisesti, ja arvoa voi käyttaa tyokalujen keskinäiseen vertailuun. Ilmoitettua tärinapäästöarvoa voi käyttaa myös altistumisen alustavaan arvointiin.
Varoitus! Sahkotyokalun kayton aikana mitattu todellinen tarinapäastöarvo voi poiketa ilmoitetusta tarinapäastöarvostyokalun kayttotavan mukaan. Tarinataso voi olla ilmoitettua tasoa suurempi.
Kun tärinäle altistumista arvioidaan sen märittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpitietä vaaditaan sahkötyokaluja saannollisesti käytävien henkilöiden sujoelemiseksi, tärinäle altistumisen arvioinnissa on otettava huomioon todelliset käytöolosuheet ja tyokalun käytötavat. Todellisen käytön lisäksi on kiinnitettä vuomiota myös sihen, milloin tyokalu on sammuttuna tai se käytyhjäkaynnillä.
Tyokalun tarrat
Työkalussa on seuraavat merkit sekä paivämärakoodi:

Varoitus! Kayttajan on luettava kayttoohje vahinkojen valttamiseksi.
Akkuja ja laturia koskevat lisāturvaohjeet
Akut
Alä koskaan yrità avata mistaän syystä.
Alà anna akun kastua.
Alä sailytä akkuja tiloissa, joissa Iampotila voi nousta yli 40 ^ C :een.
Lataa akku paikassa,jonka lamptila on vahintaan +10^ ja enintaan +40^
Lataa akku ainoastaan tyokalun mukana toimitetulla laturilla.
Noudata akkujen havittamisessa Ymparistonsuojelukohdassa esitettyja ohjeita.
Laturit
Käytä BLACK+DECKER-laturia vain tyokalun mukana toimitetun akun lataamiseen. Muut akut voivat rajähtäa ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.
Alä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattaviksi.
Vaihda vialiset johdot valittomasti ehjin.
Suojaa laturi vedelta.
Alà avaa laturia.
Alä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisakayttoon.

Lue käyttoohjeet huolellisesti ennen laitteen käyttoa.

Alä koskaan yrità ladata vialisia akkuja.
Sahkoturvallisuus

Laturi on kaksoiseristety, joten erillista maadoitusta ei tarvita. Tarkista aina, etta verkkojannite vastaa arvokilvessä ilmoitettua jannitetta. Åla yritä vaihtaa laturin tavallista verkkovirran pistoketta.
Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jatettavvalmistajan tai valtuutetun BLACK+DECKER-huollon tehtavaksi.
Varoitus! Älä yritä vaihtaa laturin tavallista verkkovirran pistoketta.
Yleiskuvaus
Tassä työkalussa on joitakin tai kaikki seuraavista ominaisuksista:
- Virtakytkin
- Eteen-/taaksepain-liukusaadin
- Terän pidike
- LED-työvalo
- Latausportti
- Laturi
- USB-llitin
- Terän säilytskotelo
- Kotelo
- Kotelon liitososa
Akun lataaminen (kuvat A, B)
Liitta USB-liitin (7) Iatausporttiin (5).
Liitä laturi (6) virtalähteeseen.
Anna laitteen olla liitetynä laturiin 1 tunnin ajan.
Latauksen merkkivalo (5a) palaa latauksen aikana.
Latauksen merkkivalo (5a) sammu latauksen paattyessä.
Tyokalua voi ladata myos sen ollessa kotelossa (9) kuvan B mukaisesti.
Poranteran tai ruuviavaimen kiinnittäminen ja poistaminen (kuva C)
Työkalussa käytetään porantera- ja ruuvikärkiä, joissa on 6,35 millimetrin kuusikulmainen varsi.
Kiinnitä kärki työntämälä avaimen vari sterän pidikkeeseen (3).
Irrota kärki vetamällä avaimen varsi ulos terän pidikkeestä (3).
LED-työvalo (kuva D)
LED-työvalo (4) aktivoituu automaattisesti, kun virtakytkintä (1) painetaan. LED-valo syttyy myös silloin, kun liipaisinta painetaan ja eteen-/taaksepain-liukusään (2) on lukitussa asennossa (keskiasennossa).
Pyörimissuunnan valitseminen (kuva E)
Käytä poraamiseen ja ruuvien kirstämiseen eteenpän suuntautuva pyörimisliikettä. Käytä ruuvien irrottamiseen tai juniutuneen poranterän irrottamiseen taaksepän suuntautuva pyörimisliikettä.
Valitse pyorimissunta eteenpain tyontamalla eteen-/ taaksepain-liukusaadin (2) etuasentoon.
Valitse pyorimissunta taaksepain tyontamalla eteen-/ taaksepain-liukusaadin (2) taka-asentoon.
Lukitse tyokalu siirtamallä eteen-/taaksepain-liukusäadin keskelle.
Poraaminen ja ruuvien kiinnittäminen
Valitse pyörimissunta eteen- tai taaksepäin eteen-/ taaksepäin-liukusaätimellä (2).
Käynistä laite painamalla virtakytkintä (1).
Sammuta laite vapauttamalla virtakytkin (1).
Vinkkejä parhaimman tuloksen saavuttamiseksi
Ruuvien kiinnittäminen
Kaytäina oikeantyyppistä ja -kokoista ruuvikärkea.
Jos ruuvien kiristaminen on hankalaa, cokeile kayttä liukasteena pienta märä pesunestetta tai saippuaa.
Pidä tyokalu ja ruuvauskärki aina suorassa linjassa ruuviin nahden.
Huolto
BLACK+DECKER-tyokalu on suunnitelu toimimaan mahdollisimman pitkan aikaa mahdollsimman vahalla huollolla. Oikea kasittely ja saannollinen puhdistus varmistavat laitteen ongelmattoman toiminnan.
Laturi ei tarvitse säännöllisen puhdistamisen lisaksi mitään muuta huoltoa.
Varoitus! Ennen huoltamista ja puhdistamista tyokalu on irrotettava laturista.
Puhdista laitteen ilma-aukot saannollisesti pehmeallaharjalla tai kuivalla rievulla.
Puhdista moottorin kotelo saannollisesti kostealla liinalla. Alä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.
Ympäristönsuojelu

Toimita tamä laite erilliskeräykseen. Tallä symbolilla merkittyjä tuotteita ja akkuja ei saa havittä ravallisen kotitalousjätteen mukana.
Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrattaa uudelleen kayttoa varten.
Kierrata sahkolaitteet ja akut paikallisten märäyksien mukaan. Lisatietao on staatvilla osoitteessa
www.2helpU.com
Tekniset tiedot
| BCF611C | ||
| Jännite | VDC | 3,6 |
| Kuormittamaton nopeus min | -1 | 180 |
| Voimakkaan pysähdyk- sen sakkausvaäntömo- mentti | Nm 5,5 | |
| Maks. vääntömomentti Nm 5,5 | ||
| Terän pidike mm 6,35 | ||
| Paino kg 1,6 |
| Akku | ||
| Akkutyyppi Li-Ion | ||
| Ampeerituntikapasiteetti 1,5 |
| Laturi S010BX*0500200 | ||
| Jännite V | AC | 100 - 240 |
| Arvioitu latausaika h 1 |
Aänenpoinaseto, märitetty EN 62841-standardin mukaan:
Aaenpaine (L_p) 55,5 dB(A), epavarmuus (K) 3 dB(A)
Aänitehotaso (L_WA) 66,5 dB(A),epavarmuus (K)3 dB(A)
Tärinän kokonaisarvot (vektorisumma) standardin EN 62841 mukaisesti:
Ruuvinahti man iskutoimintoa (a) 0,2m / s^2 ,epavarmuus (K) 1,5 m/s2
EY-vaatimustenmukaisuusvakuutus
KONEDIREKTIIVI

BCF611C Ruuviväinnin
Black & Decker ilmoittaa, etta tuotteet, jotka on kuvattu kohdassa "Tekniset tiedot" ovat seuraavien direktiivien
vaatimusten mukaisia:
2006/42/EY, EN62841-1:2015, EN62841-2-2:2014.
Nämä tuotteet tāytāvāt myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisātietoja saa ottamalla yhteyden Black & Deckerin seuraavassa osoitteessa. Tiedot ovat myös kāytöohjeen takakannessa.
Allekirjoittaja vastaa teknisista tiedoista ja antaa taman vakuutuksen seuraavan yhtion puolesta: Black & Decker.

A.P. Smith
Tekinen paällikkö
Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kulttajille 24 kuukauden takuun, joka astuu voimaan OSTpavana. Takuu on lisays kuluttajan laillisiin oikeuksiin eikvaikuta nihin.
Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.
Edellytyksena takuun saamiselle on, etta vaade tayttaa Black & Deckerin ehdot ja etta ostaja toimittaa ostotositteen jalleenmyyjalle tai valtuutetulle huoltolikkeele.
Black & Deckerin kahden vuoden takuun ehdot ja lahimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla oositteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tassä ohjekirjassa ilmoitettuihin oositteisin.
Käy verkkosivuillamme osoitteessa www.blackanddecker.fi jarekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.
