KÄYTTÖOHJE BCF603C-QW BLACK & DECKER

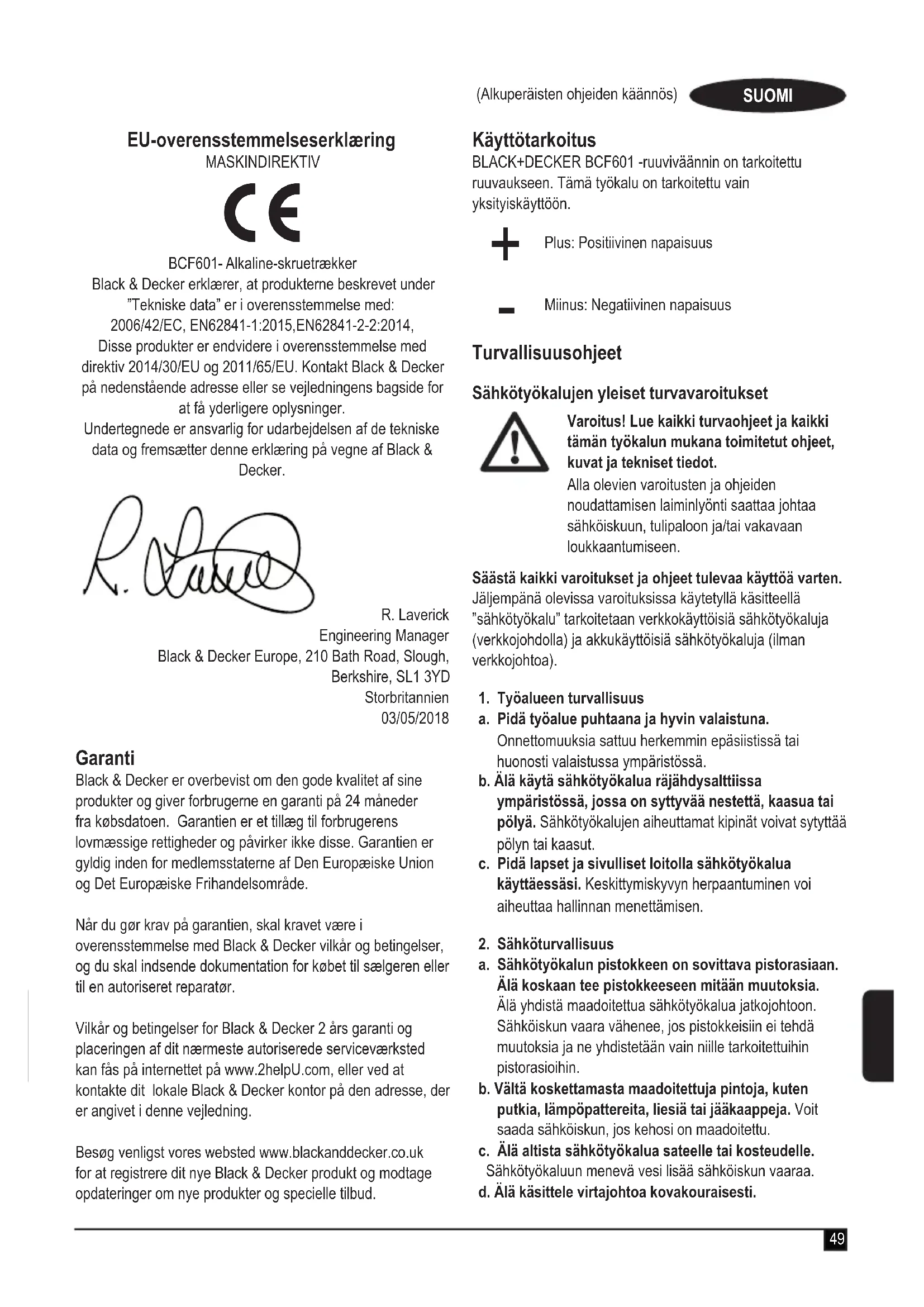

BLACK+DECKER BCF601 -ruuviväännin on tarkoitettu ruuvaukseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Plus: Positiivinen napaisuus

Miinus: Negatiivinen napaisuus

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvaohjeet ja kaikki tämän työkalun mukana toimitetut ohjeet, kuvat ja tekniset tiedot.

Alla olevien varoitusten ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Jäljempänä olevissa varoituksissa käytetyllä käsitteellä "sähkötyökalu" tarkoitetaan verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

1. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan tee pistokkeeseen mitään muutoksia.

Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu.
c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d. Älä käsittele virtajohtoa kovakouraisesti.

Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla.

Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä vikavirtasuojalla (RCD) suojattua virtalähdettä. Tämä vähentää sähköiskun vaaraa.

1. Henkilöturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä.

Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen.

e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

g. Jos työkalun voi liittää pölynimuriin, tarkista, että liitos on tehty asianmukaisesti ja että laitteita käytetään oikealla tavalla. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

h. Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä hyvä tuntemus, älä jätä lukematta työkalun turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin henkilövahinkoihin jopa sekunnin murto-osassa.

1. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu.

Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.

c. Irrota pistoke virtalähteestä ja / tai poista akku irrotettavaksi virtalähteestä työkalu ennen muutosten tekemistä, muutoksia tai sähkötyökalujen varastointiin. Tällainen ennaltaehkäisevä turvallisuus toimenpiteet vähentävät sähkötyökalun käynnistysvaaraa vahingossa.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e. Säilytä sähkötyökaluja ja lisävarusteita. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h. Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

5. Huolto

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa sähkötyökalun turvallisuuden.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Ruuvinvääntimien ja iskuväänninten lisäturvavaroitukset.

- Pidä sähkötyökalu eristetyillä tartuntapinnoilla, kun suorittaa operaation, jossa kiinnitin voi ota piilotettu yhteys. Kiinnitin koskettaa “elävää” lankaa voivat altistaa sähkötyökalun metalliosat “eläviksi” ja se voi antaa käyttäjälle sähköiskun.

• Käytä kuulosuojaimia iskuväännintä käyttäessäsi. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
• Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menetys voi aiheuttaa henkilövahingon.
• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.
• Ennen kuin kiinnität kiinnittimiä seiniin, lattioihin tai kattoihin, tarkista sähköjohtojen ja putkien sijainti.
  Käyttötarkoitus on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Muiden henkilöiden turvallisuus

Tämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
◆ Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

Muut riskit.

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:

◆ Pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot.
- osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot.
- Työkalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja työkalun pitkäaikaisen käytön aikana.
◆ Kuulon heikkeneminen.
- Työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkia ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitetut tärinäpäästöarvot on mitattu standardin EN 62841 testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä.

Työkalun tarrat

Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Lisäturvaohjeet kertakäyttöparistoille

Varoitus! Paristot voivat räjähtää, vuotaa ja aiheuttaa henkilövahinkoja tai tulipalon. Ota alla olevat ohjeet huomioon.

• Varmista, että sähkötyökalun virta on katkaistu käyttökytkimestä, ennen kuin asennat akut. Akkujen asentaminen sähkötyökaluun, jonka virtakytkin on kytketyssä asennossa, altistaa onnettomuuksille.
• Väärin käytetystä akusta voi vuotaa nestettä. Älä kosketa sitä. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.
  ◆ Noudata tarkoin kaikkia akuissa ja niiden pakkauksissa ilmoitettuja ohjeita ja varoituksia.
• Aseta paristot aina laitteessa ja paristoissa ilmoitetun napaisuuden (+ ja -) mukaisesti.
• Käsittele paristoja niin, että navat eivät joudu oikosulkuun.
• Älä yritä ladata paristoja, joita ei ole tarkoitettu ladattavaksi.
• Älä käytä yhtäaikaisesti vanhoja ja uusia paristoja. Vaihda paristot samaan aikaan uusiin samanmerkkisiin ja -tyyppisiin paristoihin.
  ◆ Pidä paristot lasten ulottumattomissa.
• Poista paristot laitteesta, jos laitetta ei käytetä useisiin kuukausiin.
• Älä koskaan yritä avata mistään syystä.
• Älä säilytä akkuja tiloissa, joissa lämpötila voi nousta yli 40 °C:een.
  ◆ Noudata akkuja hävittäessäsi kohdassa "Ympäristönsuojelu" annettuja ohjeita.
• Älä hävitä akkuja polttamalla.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Virtakytkin

2. Eteenpäin/taaksepäin/lukitusrengas

3. Moottori

1. Akseli
   5a. Terän pidike
   5b. Terän pidike
   6a. Työvalo
   6b. Työvalo
2. Paristokotelo
3. Paristokotelon kansi

Paristojen asentaminen ja poistaminen (kuvat A, B)

◆ Työkalu käyttää 4 alkaliparistoa (koko AA).

Huomautus: Parhaan suorituskyvyn saavuttamiseksi suosittelemme käyttämään ainoastaan tunnetun tuotemerkin paristoja.

Kiinnittäminen

◆ Pidä paristokotelon kannen (8) kielekkeitä alhaalla, irrota paristokotelon kansi (8) työkalusta kuvan A mukaisesti.
◆ Aseta paristot (9) paristokoteloon (7) varmistamalla, että kunkin pariston plusnapa (+) vastaa paristokotelon merkintöjä kuvan B mukaisesti.
◆ Asenna paristokotelon kansi (8) takaisin työkaluun ja paina sitä, kunnes se napsahtaa paikoilleen.

Huomautus: Paristokotelon kansi voidaan asentaa vain yhdessä asennossa paristojen ollessa paikoillaan.

Asennus

Varoitus! Kytke lukitusrengas ennen asennusta kuvan D mukaisesti.

Akselin asentaminen moottoriyksikköön (kuva C)

◆ Akseli (4) sopii moottoriyksikköön (3) vain yhdessä asennossa.
◆ Paina sitä, kunnes se lukittuu paikoilleen kuvan C mukaisesti.
- Työkalua voidaan käyttää asentamalla jatkeakseli (4) kuvan C mukaisesti tai sitä ilman.

Ruuvauskärjen kiinnittäminen ja poistaminen (kuva C)

• Kiinnitä ruuvauskärki (9) painamalla sitä kärjen pidikkeeseen (5a tai 5b), kunnes se kiinnittyy paikoilleen.
• Irrota ruuvauskärki vetämällä se suoraan kärjen pidikkeestä ulos.

Käyttö

Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä.

Eteenpäin/taaksepäin/lukitusrengas (kuva D)

◆ Eteenpäin/taaksepäin/lukitusrengas (2) mahdollistaa työkalun käyttämisen tavallisena käsikäyttöisenä ruuvimeisselinä.

Voit käsin kiristää ruuvit kunnolla tai löysätä tiukalle kiristettyjä ruuveja.

• Lukitustoiminto voidaan aktivoida kääntämällä rengas (2) keskiasentoon.
  ♦ Lukitus voidaan avata kääntämällä rengasta (2) oikealle tai vasemmalle.

Työkalun käyttäminen (kuvat E, F)

• Varmista, että eteenpäin/taaksepäin/lukitusrengas (2) on vapautettu.
• Kiristä ruuvi kääntämällä eteenpäin/taaksepäin/lukitusrengas (2) oikealle ja pitämällä virtakytkintä (1) alhaalla.
• Irrota ruuvi kääntämällä eteenpäin/taaksepäin/lukitusrengas (2) vasemmalle ja pitämällä virtakytkintä (1) alhaalla.
  ◆ Sammuta laite vapauttamalla virtakytkin (1).
  ◆ Työvalo (6) palaa, kun virtakytkin (1) on painettu alas.
• Työvalo palaa edelleen, kun työkalu on keskiasennossa (lukitusasento).

Vinkkejä parhaimman tuloksen saavuttamiseksi

• Käytä aina oikeantyyppistä ja -kokoista ruuvauskärkeä.
• Jos ruuvien kirstäminen on hankalaa, kokeile käyttää liukasteena pientä määrää pesunestettä tai saippuaa.
• Voit löysätä erittäin tiukkoja ruuveja tai kirstää ruuveja erittäin kireälle asettamalla eteenpäin/taaksepäin/lukitusrenkaan keskiasentoon.
• Pidä työkalu ja ruuvauskärki aina suorassa linjassa ruuviin nähden.
• Puuhun ruuvattaessa on suositeltavaa porata ruuvin pituutta vastaava aloitusreikä. Aloitusreikä ohjaa ruuvia ja estää puun halkeamisen ja vääntymisen. Katso aloitusreiän optimaalinen koko oheisesta taulukosta.
• Kovaan puuhun ruuvattaessa on suositeltavaa porata puolta ruuvin pituutta vastaava tyhjennysreikä. Katso tyhjennysreiän optimaalinen koko oheisesta taulukosta.

Ruuvin koko Aloitusrengas∅ (pehmeä puu)	Aloitusrengas∅ (kova puu)	Tyhjennysreikä
Nro 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm
Nro 8 (4 mm) 3,2 mm 3,5 mm 5 mm
Nro 10 (5 mm) 3,5 mm 4 mm		5,7 mm

Huolto

BLACK+DECKERin johdoton laite on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Varoitus! Toimi ennen johdottomien laitteiden huoltoa seuraavasti:

◆ Poista paristot.
◆ Puhdista moottorikotelo säännöllisesti kostealla liinalla.

Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.

◆ Puhdista moottorikotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.
◆ Napauta terän pidikettä säännöllisesti poistaaksesi mahdollisen pölyn sen sisältä.

Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten.

Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

BCF601
Jännite V	dc	6
Paristo AA Alkali x 4
Paino (Imaz persista) Kg 0,24
Paino (peristella) Kg 0,33

Äänenpainetaso, määritetty EN 62841-standardin mukaan:

Äänenpaine (LpA) 60,0 dB(A), epävarmuus (K) 3 dB(A)

Ääniteho (LpA) 71 dB(A), epävarmuus (K) 3 dB(A)

Tärinän kokonaisarvot (vektorisumma) standardin EN 62841 mukaisesti:

Ruuvinvääntö ilman iskutoimintoa ( a_h ) 0,5 m/s ^2 , epävarmuus (K) 1,5 m/s ^2

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

BCF601 - Alkalinen ruuviväännin

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa "Tekniset tiedot" ovat seuraavien direktiivien vaatimusten mukaisia:

2006/42/EY, EN62841-1:2015, EN62841-2-2:2014.

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta.

R. vanee

R. Laverick

Engineering Manager

Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle.

Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.blackanddecker.fi ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.
