Produkttype	Trådløs skruemaskine
Mærke	Black & Decker
Model	BCF611C
Spænding	3,6 V DC
Tomgangshastighed	180 min⁻¹
Maks. moment	5,5 Nm
Bitsholder	6,35 mm (sekskant)
Vægt	1,6 kg
Batteritype	Li-Ion
Batterikapacitet	1,5 Ah
Medfølgende oplader	S010BX*0500200 (100-240 V AC)
Opladningstid	Ca. 1 time
Arbejdsbelysning	Indbygget LED
Rotationsretning	Fremad / Tilbage / Centrallås
Tilsigtet anvendelse	Skruning og let boring
Lydtryksniveau	55,5 dB(A)
Lydeffektniveau	66,5 dB(A)
Vibrationer (skruemaskine uden slag)	0,2 m/s² (usikkerhed K=1,5 m/s²)
Husmateriale	Forstærket plast
Medfølgende tilbehør	Bits, USB-oplader, opbevaringskasse
Vedligeholdelse	Rengør med en fugtig klud, brug ikke opløsningsmidler
Sikkerhed	Dobbelt isolering af oplader, afbryderlås
Garanti	2 år

Ofte stillede spørgsmål - BCF611C BLACK & DECKER

Hvordan oplader jeg batteriet på skruemaskinen BCF611C?

Indsæt USB-stikket i opladningsporten på værktøjet. Tilslut opladeren til en stikkontakt. Lad den oplade i ca. 1 time. Opladerindikatoren lyser under opladning og slukker, når den er færdig. Du kan også oplade værktøjet i dens opbevaringskasse.

Hvilken type bits kan jeg bruge med denne skruemaskine?

Denne skruemaskine accepterer skruebits og bor med en 6,35 mm sekskantskaft. Indsæt blot skaftet i bitsholderen. For at fjerne den, træk i skaftet.

Hvordan vælger jeg fremad- eller bagudrotation?

Brug rotationsretningskontakten placeret over afbryderen. Skub den til venstre for fremadrotation (spænding) og til højre for bagudrotation (løsning). Den midterste position låser værktøjet.

Hvad gør jeg, hvis værktøjet ikke starter?

Kontrollér først, at batteriet er opladet. Sørg for, at rotationsretningskontakten ikke er i midterposition (låst). Hvis problemet fortsætter, rengør batterikontakterne eller kontakt et autoriseret Black & Decker servicecenter.

Kan jeg bruge denne skruemaskine til at bore?

Ja, denne skruemaskine kan bruges til let boring, f.eks. i træ eller gipsplader. Brug bor med 6,35 mm sekskantskaft og vælg fremadrotation.

Hvordan vedligeholder jeg min skruemaskine BCF611C?

Rengør jævnligt ventilationsåbningerne med en blød børste eller tør klud. Til huset skal du bruge en fugtig klud. Brug aldrig slibende eller opløsningsmiddelbaserede rengøringsmidler. Afbryd opladeren før rengøring.

LED-belysningen tænder ikke, er det normalt?

LED-belysningen tænder automatisk, når du trykker på tænd/sluk-knappen, og rotationsretningskontakten ikke er i midterposition. Hvis kontakten er i midten, er værktøjet låst, og LED'en forbliver slukket.

Hvad er batteriets levetid?

Li-Ion-batteriet på 1,5 Ah giver tilstrækkelig tid til almindeligt skruearbejde. For at forlænge levetiden skal du undgå fuldstændig afladning og opbevare det et tempereret sted (mellem 10°C og 40°C).

Kan jeg bruge en standard USB-oplader til at oplade værktøjet?

Det anbefales at bruge den medfølgende oplader udelukkende (model S010BX*0500200). Brug af en anden oplader kan beskadige batteriet eller udgøre en sikkerhedsrisiko.

Hvordan får jeg reservedele eller reparation?

Kontakt en autoriseret Black & Decker reparatør. 2-års garantien dækker fabrikationsfejl. For at finde det nærmeste center, besøg www.2helpU.com eller kontakt dit lokale Black & Decker-kontor.

BRUGSANVISNING BCF611C BLACK & DECKER

De falgende symbolene sammen med datokode vises pa apparatet:

Advarel! Brukeren ma lese handboken for a redusere risikoen for persorskade.

Advarsel! Før du utfører vedlikehold pa verktoyet, ma du koble fra laderen.

Separat avfallshandtering. Produktor og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

For à ta garantien i bruk mä kravet väre i samsvar med kjopsbetingelsene fra Black&Decker og du mà vise kjopskvittering til forhandleren ell er til et autorisert serviceverksted.

Betingelsene for Black & Deckers 2 árs garantí og adressen til dinærimeste autoriserte serviceverksted kan du finne på internett under www.2helpU.com, eller ved á kontakte ditt lokale Black & Decker kontor, adressen er angitt i dette braupsanvisningen.

Besk varre nettsider pa www.blackanddecker.no for a registriere ditt nye Black & Decker-produkt og for a foinformason om nyeprodukter og spezialtilbud.

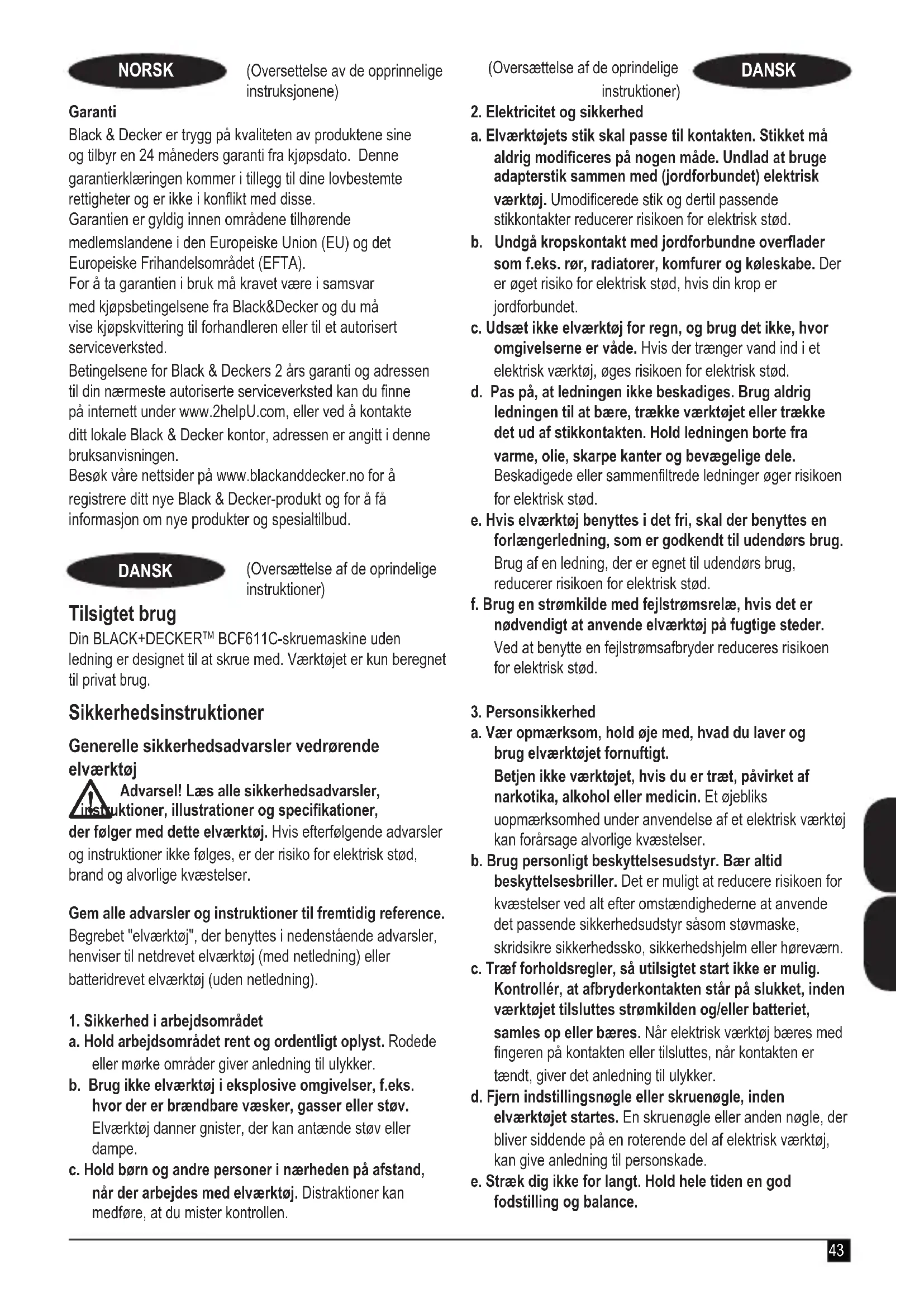

DANSK

(Oversættelse af de oprindelige instruktioner)

Tilsigtet brug

Din BLACK+DECKERTM BCF611C-skruemaskine Eden ledning er designet til at skrue med. Værktoget er kun beregnet til privat brug.

Sikkerhedsinstruktioner

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarel! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der folger med dette elværktøj. Hvis afterfolgende advarsler og instruktioner ikke folges, er der risiko for elektrisk stød, brand og alvorlige kvæstelser.

Begreb "elværktoj", der benyttes i nedenstaende advarsler, henviser til netdrevet elværktoj (med netledning) aller batteridrevet elværktoj (unden netledning).

1. Sikkerhed i arbejdsomradyet
   a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede ell er mørke omrader giver anledning til ulykker.
   b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brandbare væsker, gasser aller støv. Elværktøj danner gnister, der kan anteende støv aller dampe.
   c. Hold børn og andre personer i nærheden på afstand,\ nár der arbejdes med elværktøj. Distractioner kan medføre, at du mister kontrollen.

(Oversættelse af de oprindelige instruktioner)

DANSK

a. Elværktøjets stik skal/passe til kontakten. Stikket ma aldrig modificeres pa nogen måde. Undlad at bruge adapterstik sammen med (jord forbundet) elektrisk værktoj. Umodificere stik og fertil passende stikkontakter reducerer risikoen for elektrisk stød.
b. Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord forbundet.
c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor omgivelsene er våde. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d. Pas på, at ledningen ikke beskadiges. Brug aldrig ledningen til at böre, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede aller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. Hvis elvarkojt benyttes i det fri, skal der benyttes en forlangerledning, som er godkendt til udendrs brug. Brug af en ledning, der er egnet til udendrs brug, reducerer risikoen for elektrisk std.
f. Brug en stromkilde med fejlstromsrelæ, hvis det er nødvendigt at anvende elværktøj på fugtige steder. Ved at benyitte en fejlstromsafbryder reduceres risikoen for elektrisk stød.

1. Personsikkerhed

a. Vær opmærksom, hold øje med, hvad du laver og brug elværktoget fornuftigt. Betjen ikke værktoget, hvis du er træt, pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktoj kan forårsage alvorlige kvæstelser.
b. Brug personligt beskyttelseusdstyr. Bær altid beskyttelsebriller. Det er muligt at reducere risikoen for kvæstelser ved alt after omstændighederne at anvende det passende sikkerhedsudstyr sasom stovmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn.
c. Traf forholdsregler, sa utilsigtet start ikke er mulig. Kontroller, at afbryderkontakten står på slukket, inden værktøj tilsluttes strømkilden og/eller batteriet, samles op eller bæres. När elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.
d. Fjern indstillingsnøgle aller skruenøgle,inden elværktoglet startes. En skruenøgle aller anden nøgle, der bliver siddende pa en roterende del af elektrisk værktoj, kan give anledning til persorskade.
e. Stræk dig ikke for langt. Hold hele tiden en god fodstilling og balance.

Dette udgør at du har bedre kontrl over det elektriske værktj, nr uventede situationer opstår.

f. Brug egnet arbejdstoj. Bær ikke løst toj eller smykker. Hold dit hær, toj og handsker væk fra bevægelige dele. Løstsiddende toj, smykker erler langt hær kan blive fanget i bevægelige dele.
g. Hvis der kan monteres stovudugsnings- og opsamlingsudstyr, skal dette tilsluttes og benyttes korrekt. Anvendelse af stovopsamlingsudstyr kan begranse farer forarsaget af stov.
h. Lad ikke kendskap fra hyppig brug af værktøj g Ore dig tilbagelænet og ignorerere sikkerhedsprincipperne for værktoj. En skodesløs handling kan forårsage alvorlig personskade inden for en brokdel af et sekund.
4. Brug og vedligeholdelse af elværktj
a. Overbelastmentelvarktojet.Brug det elvarktoj,der er bedst egnet til det arbejde, der skal udfores.

Det korrekte elværktj klarer opgaven bedre og mere sikkert med den effekt, som det er konstrueret til.

b. Brug/DDelvarktojet, hvis afbryderkontakten er defekt. Alt elektrisk varktoj, der ici kon kontroleres med kontakten, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørudskiftning eller opbevaring af elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d. Opbevar ubenyttet elværktøj.uden for boRs rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøjet, eller som ikke har læst这部分 vegjledning, benytte maskinen. El-værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e. Elværktøj og tilbehør skal vedligeholds. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, SSElværktøjets Funktion påvirkes. Hvis det elektriske værktøj er beskadiget, skal det repareres ffor brug. Mange ulykker er forårsaget af dãrligt vedligeholdt værktøj.
f. Hold skareværktøj skarpt og rent. Ordentligt vedligeholdt skareværktøj med skarpe skarekanter har mindre tilbøjelighed til at kinde og er lettere at styre.
g. Brug elværktoget, tilbehoret, værktøjsindsatser osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udfores med værktoget.

Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

h. Hold handtagene og gribebfladerne tøre, rene og fri fra olie og fedtstof.

Glatte handtag og gribeflader giver ikke mulighed for sikker handtering og kontrol af værktøjet i uventede situationer.

6. Service

a. Lad kun fagkyndige personer reparere elværktogt benyt kun originale reservedele.

Derved sikres det, at værktøjets driftssikkerhed opretholdes.

Yderligere sikkerhedsadvarsler for elværktj

Advarsel! Yderligere sikkerhedsadvarsler for skruemaskiner.

Hold kun fast i elværktoget ved hjælp af de isolerede handtagsflader, narr der udfores arbejde, hvor fastgorelsen kankommen ikontakt med skjulte ledninger. Hvis beslagkommen ikontakt med en strømforende ledning, bliver elværktogets blotlagte dele strømforende, sa brugeren fár stød.
Bør horeværn sammen med slagskruetrækkere. Udsættelse for stoj kan medføre haretab.
Brug de ekstra handtag, der folger med varktojet. Tab af kontrol kan medfore personskade.
Brug klemmer erler en,anden practiskmade pa at sikre og stotte arbejdsemnet til et stabilt underlag. Hvis du holder arbejdet i handen erler mod din krop, bliver det ustabilit og kan fore til tab af kontrl.
Inden du driver fastgorelseselementer ind i vaggge, gulve aller lofte, skal der ses after placeringen af ledningsnet og rør.
Den tilsigte de anvendelse er beskrevet i denen betjeningsvejledning.
Brug af ekstraudstyr erler tilbehør eller udforelse af andre opgaver med dette værktøj end de, der anbefales i/DDne vegledning, kan medfore risiko for personskade og/eller materiel skade.

Andres sikkerhed

Dette værktøj pågressive anvendes af personer (herunder børn) med fysiske, sansemæssige eller mentale forstyrelser aller med mangel på erfaring og viden, medindre de er under opsyn uller har modtaget undervisning mhp. brugen af en person, som er ansvarlig for deres sikkerhed.
Børn skal holds under opsyn for at sikre, at de/DDleger med værktoget.

Tilbageveerende risici

Yderligere restrisici kan opsta, nár du bruger værktøjet pa en mäde, som maske ikke er indeholdt i de vedlagte sikkerhedsadvarsler. Disse risici kan opsta pga. forkert anvendelse, langvarig brug etc.

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

Tilskadekomst forarsaget af berring af roterende/bevgelige dele.
Tilskadekomst forarsaget af udskiftning af dele, klinger erler tilbehør.
Tilskadekomst forarsaget af langvarig brug af et værktoj.
Ved brug af et værktoj i længere tid, husk at holde jævnlige pauser.
Horenedsaettelse.
Helbredsmaessige skader på grund af indanding af stov, narr du bruger dit værktoj (f.eks.: under arbejde træ, specielt eg, bog og MDF.)

Vibration

De angivne værdier for udsendelse af vibration anfør und er måltenhold til standardtestmetoden i EN62841 og kan bruges til at sammenigne et værktøj med et andet.

Den angivne vibrationsemissionsværdi kan ogsa bruges i forbindelse med en forellobig vurdering af eksponderingen.

Advarel! Værdien for vibrationsemission ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af帽子, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponderingen for vibration med henblick på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og mådenærktøjet bruges på, herunder alle arbejdscyklussens afsnit, f.ecs. perioder, hvorærktøjet er slukket, og hvor det kører i tomgang, tillige med startperioderne.

Maerkater pa værktoget

Folgende piktogrammer vises på værktøjetammen med datokoder:

Advarsel! Brugeren skal lase brugervejledningen for at reducere risikoen for kvestelser.

Yderligere sikkerhedsvejledninger for batterier og ladere

Batterier

Forsag aldrig at abne den af en erer,anden ground.
Batteriet mä/DDscttes for fugt.
Ma参加会议的人员在会议开始前，应先将会议通知传到所有出席会议的人员手中。
Oplad kun ved omgivelsestemperaturer på mellem 10^ og 40^ .
Oplad kun ved hjaelp af den medfolgende lader.

Folg vejledningen i afsnittet "Miljobeskyttelse" ved bortskaffelse af batterier.

Opladere

Brug kun din BLACK+DECKER-lader til at oplade batteriet i det værktj, som den blev leveret sammen med. Andre batterier kan eksplodere og forarsage kvæstelser og materielle skader.
Forsog aldrig at oplade ikke-genopladelige batterier.
Udskift straks defekte ledninger.
Opladeren mä参加会议 for fugt.
Opladeren ma seks abnes.
Opladeren mä ikke undersøges.

Opladeren er kun beregnet til indendors.
drug.

Læs brugervejledningen, før værktøjet tages i.
brug.

Forsg icke at oplate beskadigede batterier.

Opladeren er dobbelt isoleret. Derfor er en jordledning不解 nodvendig. Kontroller altid, at netspændingen svarer til spændingen pa typeskiltet. Forsog aldrig at erstatte opladerenheden med et almindeligt netstik.

Hvis nettedingen beskadiges, skal den udskiftes af producenten eller et autoriseret BLACK+DECKERvarksted, sa farlige situationer undgas.

Advarel! Forsog aldrig at erstatte opladerenheden med et almindeligt netstik.

Funktioner

Dette værktøj leveres med nogle eller alle de følgende eigenskaber:

1. Afbryderkontakt
2. Skyder til skif at retning
3. Bitholder
4. LED-arbejdslys
5. Opladningsabning
6. Oplader
7. USB-konnektor
8. Opbevaring af bits
9. Kasse
10. Kasseindsats

Opladning af batteriet (fig. A, B)

Indsaet USB-konnektoren (7) i opladningsabningen (5).
Sæt laderen i en stikkontakt (6).
Lad værktjotet vaere tilsluttet laderen i 1 time.

Opladningsindikatoren (5a) lyser under opladning.
Nár opladningen er færdig, slukkes opladningsindikatoren (5a).
Værktøjet kan også oplades, mens det ligger i kassen (9), som vist i figur B.

Montering og afmontering af en borebit aller en skruetrækkerbit (fig. C)

Til dette værktøj skal der anvendes skruetrækkerbits og borebits med sekskantet 6,35 mm fatning.

Bitten sættes på ved at sætte bitfatningen i bitholderen (3).
Bitten fjernes ved at trække bitfatningen ud af bitholderen (3).

LED-arbejdslys (fig. D)

LED-arbejdslyset (4) aktiveres automatisk,ningar der trykkes pataend/sluk-kontakten (1).LED'en lyser ogsa,ningar der trykkespakistanakteren, og skyderen til skif af retning (2) star i last position (misterstilling).

Valg af omlobsretning (fig. E)

Brug forlens omlob ved boring og tilspending af skruer. Brug baglens omlob for at lnsne skruer ellr fjerne en fastklemt bit.

Tryk skyderen til skift af retning (2) til forreste position for at vaelge forlaens omlab.
Tryk skyderen til skift af retning (2) til bageste position for at vaelge baglaens omlob.
Lås værktøjet ved at sætte skyderen til skift af retning i misterstilling.

Boring/isko Boring/isko

Vaelg forlaens ellr baglaens omlob vha. skyderen til skift af retning (2).
Tænd for værktøjet ved at trykke pa tænd/sluk-kontakten (1).
Sluk for værktøjet ved at slippe taend/sluk-kontakten (1).

Gode ràd mhp. optimal brug

Iskruning

Brug altid den rette type og størrelse skruetærkerbit.
Prov at smore lidt opvaskemiddel aller saebe pa skruen, hvis den er vanskelig at spaende.
Hold altid værktog skruebittene i lige linje med skruen.

Vedligeholdelse

Dit BLACK+DECKER-værktj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstellende Funktion er afhengig af, om apparatet plejes korrekt og rengøres regelmaessigt.

Opladeren kræver ingen vedligeholdelse, men skal rengøres jegvnligt.

Advarel! Tag laderen ud af stikkontakten, inden der foretages rengaring eller vedligeholdelse pa værktoget.

Rengør regelmaessigt værktjets ventilationshuller med en blød brste eller en tør klud.
Rengør med jævne mellemrum motorhuset med en fugtig klud. Der mA ikke bruges skuremidler eller oplosningsmidler.

Miljøbeskyttelse

Sørskilt bortskaffelse. Produktter og batterier mærket med dette symbol på ikke bortskaffes zusammen med normalhusholdningsaffald.

Produkter og batterier indeholder materialer, der kan genvindes eller genbruges og saledes redu eftersp-orgslen after ravarer.

Genbrug venligst elektriskeprodukter og batterier i henhold til lokale bestemmelse. Yderligere oplyninger findes på www.2helpU.com

Tekniske data

		BCF611C
Spænding	VDC	3.6
Tomgangshastighed min	-1	180
Stilstandsmoment Nm 5.5
Maks. momnt Nm 5.5
Bitholder mm 6.35
Vægt kg 1.6

Batteri
Batterity Li-Ion
Ah-kapacitet 1.5

Oplader S010BX*0500200
Spænding V	AC	100 - 240
Ladetid ca. h 1

Lydtrykniveau i henhold til EN 62841:

Lydtryk (Lpa) 55,5 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt (LwA) 66,5 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 62841:

Skrueopgaver uten slag (a.) 0,2 m/s2, usikkerhed (K) 1,5 m/s2

EU-overensstemmelseserklaering

MASKINDIREKTIV

BCF611C Skruetrækker

Black & Decker erklærer, atprodukterne beskrevet under "Tekniske data" er i overensstemmelse med: 2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.

Disseprodukter er endvidere i overensstemmelse med direktiv 2014/30/EU og 2011/65/EU. Kontakt Black & Decker på nedenstäende adresser aller se vegledningerngs bagside for at fayderligere oplysninger.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udstederijke erklærings pa vegne af Black & Decker.

A.P. Smith

Teknisk direktør

Black & Decker er overbevist om den gode kvalitet af sine produiter og giver forbrugerne en garanti på 24 maneder fra kobsdatoen. Garantien er et tillag til forbrugerens lovmaessige rettigheder og pavirker ikke disse.

Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Nár du gør krav på garantien, skal kravet ∀ere i overensstemmelse med Black & Decker vilkar og betingelser, og du skal indsende Dokumentation for købet til sælgeren ellertil en autoriseret reparør.

Vilkár og betingelser for Black & Decker 2 árs garantí og placeringen af dit nærmeste autoriserede serviceværksted kan fás på internetet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adress, der er angivet i/DDne vegjedning.

Besøg venligst vores websted www.blackanddecker.co.uk for at registriere dit nye Black & Decker produit og modtage opdateringer om nyeprodukter og specielle tilbud.

SUOMI
