BRUGSANVISNING KC600H BLACK & DECKER

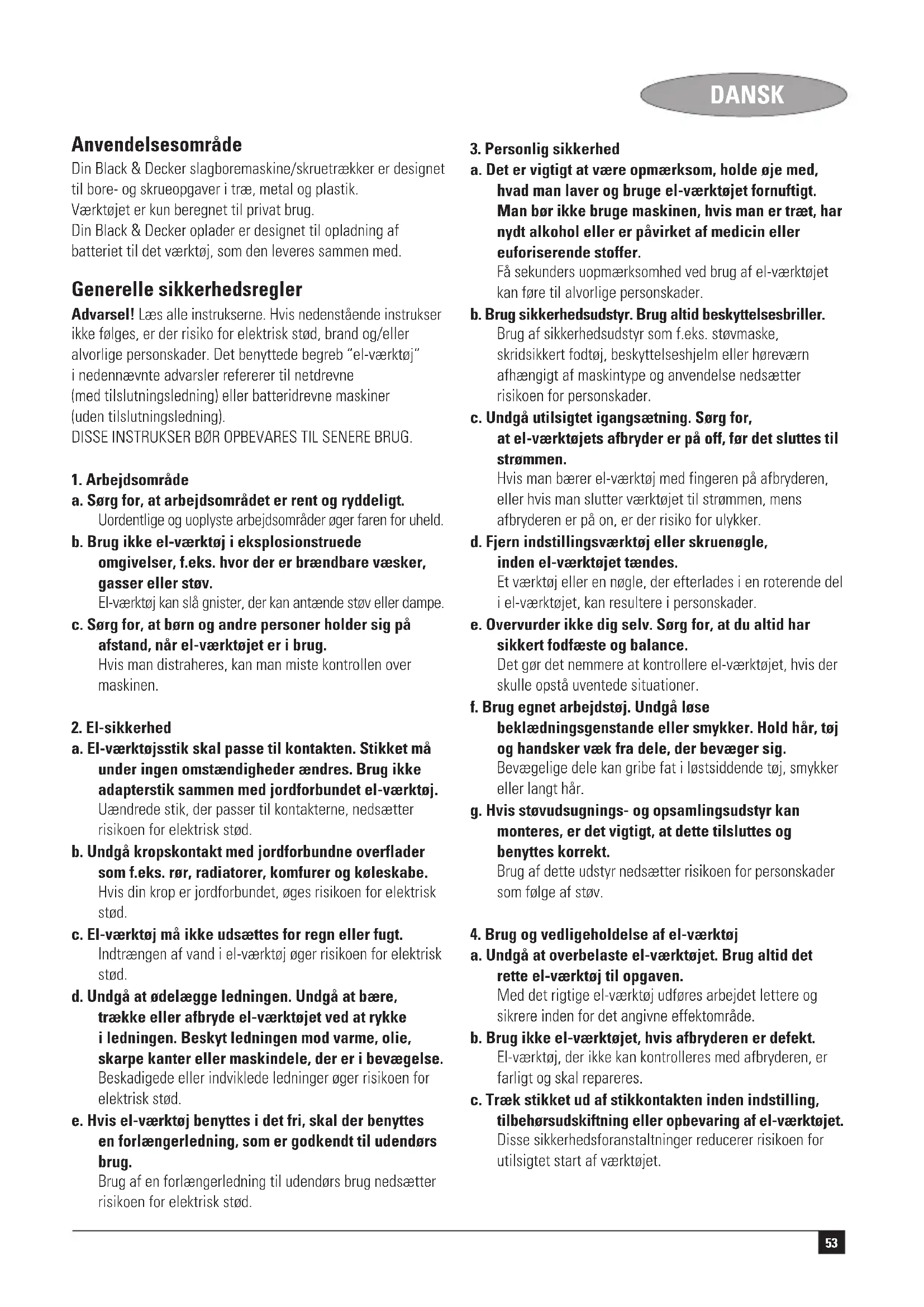

a. Sørg for, at arbejdsområdet er rent og ryddeligt. Uordentlige og uoplyste arbejdsområder øger faren for uheld. b. Brug ikke el-værktøj i eksplosionstruede omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c. Sørg for, at børn og andre personer holder sig på afstand, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

a. El-værktøjsstik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c. El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød. d. Undgå at ødelægge ledningen. Undgå at bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e. Hvis el-værktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

3. Personlig sikkerhed

a. Det er vigtigt at være opmærksom, holde øje med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b. Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c. Undgå utilsigtet igangsætning. Sørg for, at el-værktøjets afbryder er på off, før det sluttes til strømmen. Hvis man bærer el-værktøj med fingeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker. d. Fjern indstillingsværktøj eller skruenøgle, inden el-værktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader. e. Overvurder ikke dig selv. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår. g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv.

4. Brug og vedligeholdelse af el-værktøj

a. Undgå at overbelaste el-værktøjet. Brug altid det rette el-værktøj til opgaven. Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde. b. Brug ikke el-værktøjet, hvis afbryderen er defekt. El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres. c. Træk stikket ud af stikkontakten inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.54 DANSK d. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e. El-værktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. f. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g. Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

5. Brug og vedligeholdelse af batteriværktøj

a. Sørg for, at maskinen er slukket, før batteriet indsættes. Indsættelse af batteriet i el-værktøj, hvis afbryder er på on, kan føre til ulykker. b. Oplades kun ved hjælp af ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, kan udgøre brandfare, hvis det bruges med andre batterityper. c. Brug kun el-værktøjet med specifikt fremstillede batterier. Brug af andre batterier kan øge risikoen for personskader og er forbundet med brandfare. d. Batterier, der ikke er i brug, må ikke komme i berøring med andre metalgenstande som f.eks. kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteripolerne kan medføre forbrændinger eller brand. e. Hvis batteriet anvendes forkert, kan der slippe væske ud af det. Undgå kontakt med denne væske. Hvis der alligevel skulle forekomme kontakt, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Væske fra batteriet kan give hudirritation eller forbrændinger.

a. Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed opretholdes el-værktøjets sikkerhed. Yderligere sikkerhedsanvisninger til slagbor ◆ Brug høreværn, når du bruger slagbor. Udsættelse for støj kan forårsage tab af hørelse. ◆ Brug de hjælpehåndtag, der følger med maskinen. Tab af kontrol kan forårsage lemlæstelser. Yderligere sikkerhedsvejledninger til kombineret boremaskine/skruetrækker ◆ Hold fast på maskinen på de isolerede håndtagsflader, når der skal udføres noget, hvor der er risiko for, at skæreværktøjet kan komme i kontakt med skjulte strømførende ledninger eller apparatets eget kabel. Ved kontakt med strømførende ledninger vil metaldelene på maskinen være under spænding og give elektrisk stød. ◆ Brug spænder eller en anden praktisk måde at sikre og støtte arbejdsemnet til en stabil flade. Hvis det holdes i hånden eller mod kroppen, er det ustabilt og kan føre til tab af kontrol. ◆ Før der bores i vægge, gulve eller lofter checkes ledningers og rørs placering. ◆ Man skal undgå at røre borespidsen lige efter, at man har boret, idet den kan være varm. Yderligere sikkerhedsanvisninger til batterier og opladere Batterier ◆ Man må aldrig forsøge at åbne et batteri. ◆ Udsæt ikke batteriet for vand. ◆ Det må ikke opbevares i et lokale, hvor temperaturen overstiger 40 °C. ◆ Det må kun oplades ved omgivelsestemperaturer mellem 10 °C og 40 °C. ◆ Oplad kun med den vedlagte oplader. ◆ Ved kassering af batterier, skal man følge vejledningen i afsnittet “Miljøbeskyttelse”. Opladere ◆ Din Black & Decker lader må kun benyttes til Black & Decker batterier af samme slags som dem, der fulgte med værktøjet. Andre batterier kan eksplodere og derved forårsage personskader og skader på ting. ◆ Man må aldrig forsøge at genoplade ikke-opladelige batterier. ◆ Defekte ledninger skal straks udskiftes. ◆ Udsæt ikke opladeren for vand.55 DANSK ◆ Opladeren må ikke åbnes. ◆ Opladeren må ikke manipuleres. Opladeren er kun beregnet til indendørs brug. Læs brugsanvisningen, før du tager værktøjet i brug. Fejlsikker isolerende transformer. Strømforsyningen er elektrisk adskilt fra transformerens udgang. Opladeren afbrydes automatisk, hvis den omgivende temperatur bliver for høj. Som følge heraf kan opladeren ikke længere fungere. Denne enhed skal afbrydes fra strømforsyningen og bringes til reparation på autoriseret serviceværksted. Elektrisk sikkerhed Laderen er dobbelt isoleret; jordledning er derfor ikke påkrævet. Kontroller, om laderens spænding svarer til lysnettets spænding. Forsøg aldrig at udskifte laderenheden med et almindeligt netstik. ◆ Dette apparat er ikke beregnet til at blive betjent af unge eller uerfarne personer uden opsyn. Der skal være opsyn med børn for at sikre, at de ikke leger med maskinen. ◆ Hvis el-ledningen er skadet, skal den udskiftes af producenten eller et autoriseret Black & Decker servicecenter for at undgå ulykker. Oversigt

1. Knap til indstilling af funktion fremad/bagud

Samling Montering og demontering af borebits, topnøglebits eller en skruetrækkerbits (fig. B) Dette værktøj bruger topnøglebits, skruetrækkerbits og borebits med 1,4" (6,35 mm) sekskantet skaft. ◆ Træk bitsholdermanchetten (2) tilbage. ◆ Sæt bitsens skaft (6) ind i bitsholderen. ◆ Slip bitsholdermanchetten Anvendelse Opladning af batteriet (fig. A) Batteriet skal oplades, før det tages i brug for første gang, og derefter skal der genoplades når maskinen virker træg og ikke længere arbejder med vanlig præstation. Når batteriet oplades for første gang eller efter en længere periode uden at være brugt, kan det kun oplades 80%. Efter adskillige opladnings- og afladningsperioder opnår batteriet fuld kapacitet. Batteriet kan blive opvarmet under opladning; dette er normalt og er ikke ensbetydende med, at der er problemer. Warning Batteriet må ikke oplades i omgivelsestemperaturer på under 4 °C eller over 40 °C. Anbefalet opladningstemperatur: ca. 24 °C. ◆ Oplad batteriet ved at indsætte opladerstikket (5) i kontakten (3). Sørg for, at hovedet er i lige stilling. ◆ Sæt opladeren (4) i stikkontakten. ◆ Lad værktøjet sidde i opladeren i 6-8 timer. Opladeren kan summe og blive varm under opladning. Dette er normalt og er ikke ensbetydende med, at der er problemer. Efter normal brug vil en opladning på 6 timer ofte give tilstrækkelig kraft til, at værktøjet kan arbejde effektivt til de fleste formål. Imidlertid kan en opladning i op til 8 timer øge anvendelsestiden betydeligt, afhængigt af batteriets tilstand og opladningsforholdene. ◆ Før brug af værktøjet afbrydes opladeren, og værktøjet afmonteres. Advarsel! Brug ikke værktøjet, mens det er koblet til opladeren. Boring/skruetrækning (fig. C) Til boring og stramning af skruer benyttes fremadrotation (med uret). Til løsning af skruer eller fjernelse af blokerede borebits bruges bagudrotation (mod uret). ◆ Tænd værktøjet i fremad rotation ved at trykke på den øverste knap på fremad/bagudafbryderen (1). ◆ Tænd værktøjet i bagudrotation ved at trykke på den nederste knap på fremad/bagudafbryderen (1). ◆ Sluk for værktøjet ved at slippe afbryderkontakten. Gode råd til optimalt brug Boring ◆ Man skal altid trykke let nedad i lige linie med borebitsen. ◆ Lige før borespidsen går igennem arbejdsemnets bagside, lettes trykket på værktøjet. ◆ Benyt en træklods til at støtte bagsiden af arbejdsemner, som kan splintre. ◆ Benyt HSS borebits, når der bores i metal.56 DANSK ◆ Benyt smøremiddel, når der bores i metal, som ikke er støbejern eller messing. ◆ Lav et prøvehul ved at benytte en kørner i centrum af det hul, som skal bores, for således at forbedre nøjagtigheden. Anvendelse som skruetrækker ◆ Man skal altid benytte skruetrækkerbits af korrekt type og størrelse. ◆ Hvis skruerne er svære at stramme, kan man påsmøre en smule sæbe som smøremiddel. ◆ Værktøjet og skruetrækkerbit’en skal altid holdes lige på skruen. ◆ Når man skruer i træ, anbefales det, at man borer et forboringshul med en dybde, der svarer til skruens længde. Et forboringshul leder skruen og forhindrer, at træet splintrer eller deformerer. Oplysning om, hvordan man opnår den optimale størrelse af et forboringshul, findes i tabellen herunder. ◆ Når man skruer i hårdt træ, anbefales det desuden, at man borer et forboringshul med en dybde, der svarer til skruens halve længde. Oplysning om, hvordan man opnår den optimale størrelse af et forboringshul, findes i tabellen herunder. Skruestørrelse Forboringshul Ø Forboringshul Ø Forborings- (blødt træ) (hårdt træ) hul Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5mm Nr. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm Nr. 12 (5,5 mm) 3,5 mm 4,0 mm 5,5 mm Bemærk: Når slagmekanismen bruges, kommer der en skraldelyd. Det er normalt og er ikke noget problem. Tilbehør Værktøjets ydeevne afhænger af, hvilket tilbehør der bruges. Black & Decker og Piranha tilbehør er konstrueret, så det opfylder høje kvalitetsstandarder, og det er beregnet til at forbedre værktøjets ydeevne. Bruger du dette tilbehør, vil du få det allerbedste ud af værktøjet. Dette værktøj bruger topnøglebits, skruetrækkerbits og borebits med 1,4" (6,35 mm) sekskantet skaft. Piranha Super-lok-tilbehør er designet til brug sammen med dette værktøj. Advarsel! Brug kun dertil beregnet slagtilbehør til værktøjet. Skruetrækkerbits, der er kortere end 50, passer ikke til brug med dette værktøj. Vedligeholdelse Black & Decker værktøjet er designet til at være i drift i lang tid og med minimal vedligeholdelse. Fortsat tilfredsstillende anvendelse afhænger af, at værktøjet behandles korrekt og gøres rent med regelmæssige mellemrum. Opladeren kræver ingen anden vedligeholdelse end regelmæssig rengøring. Advarsel! Tag opladeren ud af stikkontakten før rengøring. ◆ Rengør regelmæssigt værktøjets ventilationshuller og oplader med en blød børste eller en tør klud. ◆ Man skal regelmæssigt gøre motorhuset rent med en fugtig klud. Man må ikke bruge slibemidler eller opløsningsmidler. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du en dag skal udskifte dit Black & Decker produkt, eller hvis du ikke skal bruge det længere, må du ikke bortskaffe det sammen med husholdningsaffald. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialer. Genbrugte materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos den forhandler, som du købte produktet af. Black & Decker har en facilitet til indsamling og genbrug af Black & Decker-produkter, når deres levetid er slut. Få fordelen ved denne service ved at returnere produktet til en autoriseret tekniker, der samler værktøj sammen på vores vegne. Du kan få oplyst den nærmeste autoriserede tekniker ved at kontakte det lokale Black & Decker-kontor på den adresse, der er angivet i denne brugsanvisning. Alternativt findes der en liste over autoriserede Black & Decker-teknikere og oplysninger om vores eftersalgsservice og kontaktpersoner på Internettet på adressen: www.2helpU.com Batterier Black & Decker batterier kan oplades mange gange. Ved endt teknisk levetid skal man kassere dem med omtanke for miljøet:57 DANSK ◆ Aflad batteriet fuldstændigt, og fjern det derefter fra værktøjet. ◆ NiCd- og NiMH-batterier kan genbruges. Bring dem til en autoriseret tekniker eller en lokal genbrugscentral. Tekniske data KC600H Spænding V

Maks. vridmoment nm 35 Bitsholder 1/4" (6,35 mm sekskantet) Maks. borekapacitet mm 6 Vægt kg 0,9 Lader Spænding V

(lydintensitet) 84,7 dB(A), hånd/arm vægtet vibration 1,72 m/s

(lydintensitet usikkerhed) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbritannien 1-6-2006 Reservedele / reparationer Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackanddecker.dk samt www.2helpU.com Garanti Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: ◆ normal slitage ◆ uheldige følger efter unormal anvendelse af værktøjet ◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet ◆ ulykkeshændelse Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.dk58 SUOMI Käyttötarkoitus Black & Deckerin iskuporakone on tarkoitettu ruuvaamiseen sekä ohjausreikien poraamiseen puuhun, metalliin ja muoviin. Kone on tarkoitettu kotikäyttöön. Black & Deckerin laturi on suunniteltu ainoastaan koneen mukana toimitetun akun lataamisen. Yleiset turvallisuutta koskevat säännöt Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Seuraavassa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). SÄILYTÄ NÄMÄ OHJEET HYVIN.

Er verktøjet en gave?

Er dette dit første B&D verktøj?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
