BRUKSANVISNING KC600H BLACK & DECKER

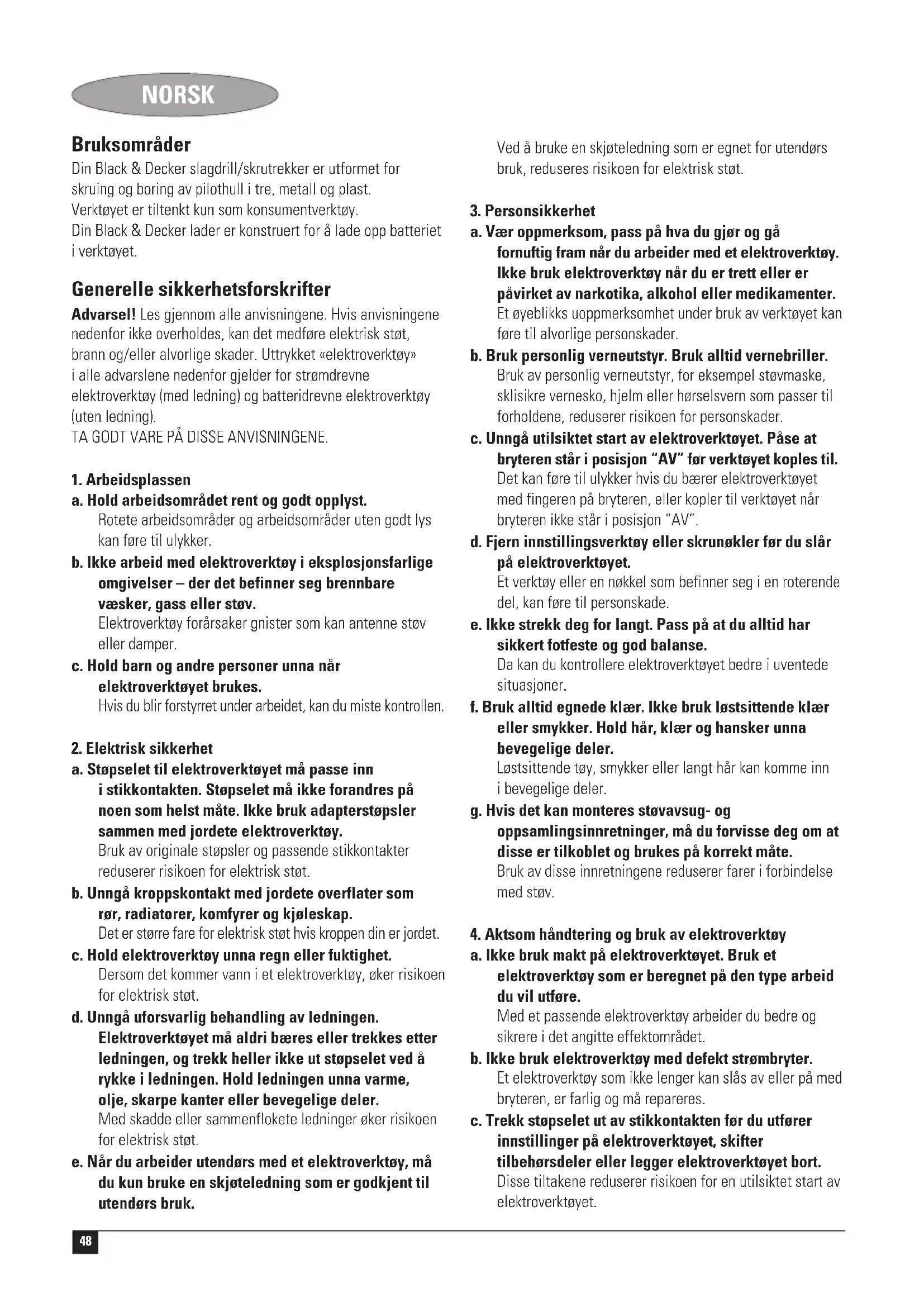

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker. b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller damper. c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenflokete ledninger øker risikoen for elektrisk støt. e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør og gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader. c. Unngå utilsiktet start av elektroverktøyet. Påse at bryteren står i posisjon “AV” før verktøyet koples til. Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon “AV”. d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende del, kan føre til personskade. e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer i forbindelse med støv.

4. Aktsom håndtering og bruk av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b. Ikke bruk elektroverktøy med defekt strømbryter. Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene reduserer risikoen for en utilsiktet start av elektroverktøyet.49 NORSK d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e. Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse anvisningene og slik det er foreskrevet for denne spesielle verktøytypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Aktsom håndtering og bruk av oppladbare

elektroverktøy a. Sørg for at verktøy er slått av før du setter i batteriet. Hvis du setter batteriet i et elektroverktøy som er slått på, kan dette medføre uhell. b. Lad batteriet kun opp i laderen som er anbefalt av produsenten. Det oppstår brannfare hvis en lader som er egnet til en bestemt type batterier, brukes med andre batterier. c. Bruk kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. d. Hold batterier som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. e. Ved feilaktig bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.

a. Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette forsikrer at elektroverktøyets sikkerhet opprettholdes. Ekstra sikkerhetsinstrukser for slagbor ◆ Bruk hørselvern når du bruker slagbor. Hvis du utsettes for støy, kan du miste hørselen. ◆ Bruk ekstrahåndtakene som følger med verktøyet. Hvis du mister kontrollen, kan det oppstå personskade. Ekstra sikkerhetsinstrukser for bore- og skrutilsatsen ◆ Hold elektriske verktøy i de isolerte gripeflatene når du utfører arbeid der skjæreverktøyet kan komme i kontakt med skjulte ledninger eller sin egen kabel. Kontakt med en strømførende kabel vil gjøre verktøyets metalldeler strømførende og gi operatøren støt. ◆ Bruk klemmer eller en annen praktisk måte for å feste arbeidsemnet til et stabilt underlag. Arbeidsemnet blir ustabilt og du mister kontroll dersom du holder det i hånden eller inn mot kroppen. ◆ Før drilling i vegger, gulv eller tak, må du undersøke hvor ledninger og rør befinner seg. ◆ Unngå å røre borspissen rett etter at du har boret, da den kan være varm. Ekstra sikkerhetsforskrifter for batterier og ladere Batterier ◆ Må aldri åpnes. ◆ Batteriet må ikke komme i kontakt med vann. ◆ Må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C. ◆ Må bare lades i lufttemperaturer mellom 10 °C og 40 °C. ◆ Må bare lades med laderen som følger med verktøyet. ◆ Når du kasserer batteriet, følger du instruksene som er gitt i avsnittet “Miljø”. Ladere ◆ Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer batterier kan eksplodere og forårsake person- og materialskader. ◆ Forsøk aldri å lade ikke-oppladbare batterier. ◆ Bytt straks ut defekte ledninger. ◆ Laderen må ikke komme i kontakt med vann. ◆ Laderen må ikke åpnes. ◆ Ikke undersøk laderen på egenhånd. Laderen er kun beregnet på innendørs bruk. Les instruksjonshåndboken før bruk. Feilsikker skilletransformator. Nettstrømforsyningen er elektrisk adskilt fra transformatorens utgang.50

Laderen slås automatisk av hvis omgivelsestemperaturen blir for høy. Følgelig vil det ikke være mulig å bruke laderen. Enheten må kobles fra strømnettet og leveres inn til reparasjon i et autorisert servicesenter. Elektrisk sikkerhet Laderen er dobbeltisolert. Jordet ledning er derfor ikke nødvendig. Kontroller at spenningen til laderen tilsvarer nettspenningen. Du må aldri forsøke å bytte laderen ut med et vanlig støpsel. ◆ Dette apparatet er ikke beregnet for bruk av unge eller uerfarne personer uten tilsyn. Barn må ha tilsyn for å sikre at de ikke leker med apparatet. ◆ Hvis strømledningen skades, må den skiftes ut av fabrikanten eller et autorisert Black & Decker servicesenter for å unngå fare. Oversikt

1. Bryter for høyre-/venstregange

Montering Sette på og ta av bor og bits (fig. B) Dette verktøyet bruker bits, skrutrekkerbits og bor med 1/4" (6,35 mm) sekskantskaft. ◆ Trekk bitholderen (2) tilbake. ◆ Sett bitsskaftet (6) inn i holderen. ◆ Utløs bitsholderen. Bruk Lading av batteriet (fig. A) Batteriet må lades før første gangs bruk og alltid når verktøyet ikke lenger fungere effektivt. Når batteriet lades for første gang, eller etter at det ikke har vært brukt i en periode, er ladekapasiteten kun 80%. Etter flere ladings- og utladingsperioder, vil batteriet oppnå full kapasitet. Batteriet kan bli varmt mens det lades; dette er normalt og indikerer ikke at noe er feil. Advarsel! Lad ikke batteriet hvis lufttemperaturen er under 4 °C eller over 40 °C. Anbefalt ladingstemperatur: ca. 24 °C. ◆ Når batteriet skal lades, kopler du laderstøpslet (5) i tilslutningen (3). Pass på at verktøyhodet står i rett stilling. ◆ Koble laderen (4) til stikkontakten. ◆ La verktøyet stå i laderen i 6-8 timer. Laderen kan begynne å summe og bli varm under lading. Dette er normalt og betyr ikke at noe er feil. Stort sett vil 6 timers lading gi verktøyet nok kraft til de fleste oppgaver. Lengre ladetid, på opptil 8 timer, kan øke brukstiden betydelig, avhengig av batteriet og ladeforholdene. ◆ Før du bruker verktøyet, kopler du laderen fra både nettet og verktøyet. Advarsel! Ikke bruk verktøyet mens det er koplet til laderen. Boring/skruing (fig. C) Til drilling og tilstramming av skruer skal verktøyet rotere forover (med klokken). For å løsne skruer eller fjerne en blokkert drillbit bruker du rotasjon bakover (mot klokken). ◆ Slå verktøyet på med høyrerotasjon ved å trykke på den øvre knappen på bryteren for høyre/venstre-gange (1). ◆ Slå verktøyet på med venstrerotasjon ved å trykke på den nedre knappen på bryteren for høyre/venstre-gange (1). ◆ Slipp strømbryteren for å stanse verktøyet. Råd for optimalt resultat Boring ◆ Boret skal trykkes lett og rett mot arbeidsstykket. ◆ Like før boret bryter gjennom på den andre siden av arbeidsstykket, slipper du trykket litt. ◆ Bruk en trebit under arbeidsstykket for å unngå at arbeidsstykket splintres. ◆ Bruk HSS-bor når du borer i metall. ◆ Bruk smøremiddel når du borer i annet metall enn støpejern og messing. ◆ For bedre presisjon: lag en fordypning med en kjørner i midten av hullet som skal bores. Skruing ◆ Bruk alltid riktig type og størrelse på skrutrekkerkronen. ◆ Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel. ◆ Hold alltid verktøyet og skrutrekkerkronen i rett linje med skruen. ◆ Når du skrur i tre, bør du bore et forborhull med samme dybde som skruen er lang. Hullet leder inn skruen og forhindrer oppsplintring eller skjev innsetting. Du finner optimal størrelse på forborhullet i tabellen nedenfor. ◆ Når du skrur i hardt tre, borer du også et forborhull med samme dybde som halve skruelengden. Du finner optimal størrelse på forborhull i tabellen nedenfor.51 NORSK Skruestørrelse Forborhull Ø Forborhull Ø Forborhull Ø (mykt tre) (hardt tre) Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5mm Nr. 10 (5mm) 3,0 mm 3,5 mm 5,0 mm Nr. 12 (5,5 mm) 3,5 mm 4,0 mm 5,5 mm Merk: Når slagmekanismen aktiveres, høres en kraftig klikkelyd. Dette er normalt og betyr ikke at noe er feil. Tilbehør Verktøyets bruksområde er avhengig av hvilket tilbehør du velger. Tilbehør fra Black & Decker og Piranha er utformet i henhold til høye kvalitetsstandarder og er utformet for å gi optimal ytelse ved bruk sammen med ditt verktøy. Når du bruker dette tilbehøret, får du optimal ytelse fra ditt verktøy. Dette verktøyet bruker bits, skrutrekkerbits og bor med 1/4" (6,35 mm) sekskantskaft. Piranha Super-lok tilbehør er utformet for bruk med dette verktøyet. Advarsel! Bruk kun dedikerte slagtilbehør til verktøyet. Skrutrekkerbits som er kortere enn 50 mm passer ikke med dette verktøyet. Vedlikehold Ditt Black & Decker-verktøy er konstruert for å være i drift over en lang periode med et minimum av vedlikehold. Det er avhengig av godt vedlikehold og regelmessig rengjøring for å fungere som det skal til enhver tid. Laderen din behøver ikke annet vedlikehold enn at den rengjøres med jevne mellomrom. Advarsel! Trekk ut kontakten før du rengjør laderen. ◆ Rengjør ventilasjonsslissene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut. ◆ Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Miljøvern Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet. Hvis du finner ut at Black & Decker-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering. Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer. Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt. Black & Decker har tilrettelagt for innsamling og resirkulering av Black & Decker-produkter etter at de har utspilt sin rolle. Ønsker du å benytte deg av denne tjenesten, returnerer du produktet ditt til et autorisert serviceverksted, som tar det imot og formidler det videre. Du kan få adressen til ditt nærmeste autoriserte serviceverksted ved å kontakte ditt lokale Black & Decker-kontor på adressen oppgitt i denne håndboken. Du kan også finne en komplett liste over autoriserte Black & Decker-serviceverksteder og utfyllende informasjon om vår etter salg-service og kontaktnumre på Internett på følgende adresse: www.2helpU.com Batterier Black & Decker-batterier kan lades mange ganger. Beskytt miljøet ved å levere kasserte batteriet til kildesortering: ◆ Kjør batteriet til det er helt flatt og ta det så ut av verktøyet. ◆ NiCd- og NiMH-batterier kan resirkuleres. Ta dem med til en hvilken som helst autorisert forhandler eller en lokal kildesorteringsstasjon. Tekniske data KC600H Spenning V

(lydtrykk) 73,7 dB(A), L

(akustisk effekt) 84,7 dB(A), hånd/arm-vektet vibrasjon 1,72 m/s

(lydtrykksusikkerhet) 3 dB(A),

(usikkerhet i akustisk effekt) 3 dB(A) Kevin Hewitt Adm. dir. for forbrukerteknikk Spennymoor, County Durham DL16 6JG, Storbritannia 1-6-2006 Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com Garanti Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje ◆ feilaktig bruk eller vedlikehold (mislighold) ◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no53 DANSK Anvendelsesområde Din Black & Decker slagboremaskine/skruetrækker er designet til bore- og skrueopgaver i træ, metal og plastik. Værktøjet er kun beregnet til privat brug. Din Black & Decker oplader er designet til opladning af batteriet til det værktøj, som den leveres sammen med. Generelle sikkerhedsregler Advarsel! Læs alle instrukserne. Hvis nedenstående instrukser ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Det benyttede begreb “el-værktøj“ i nedennævnte advarsler refererer til netdrevne (med tilslutningsledning) eller batteridrevne maskiner (uden tilslutningsledning). DISSE INSTRUKSER BØR OPBEVARES TIL SENERE BRUG.
