BRUKSANVISNING KC600H BLACK & DECKER

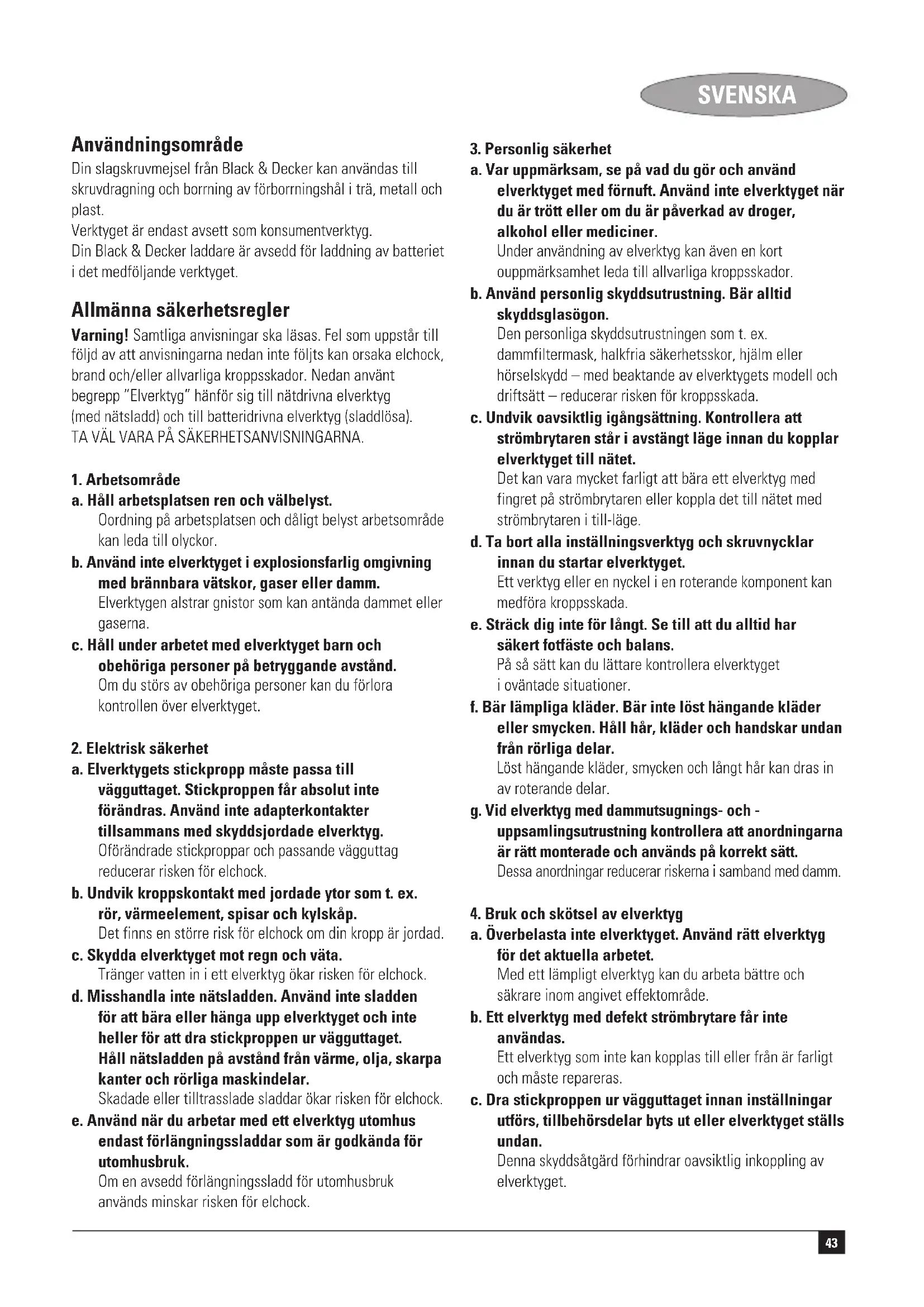

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2. Elektrisk säkerhet

a. Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elchock. b. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. e. Använd när du arbetar med ett elverktyg utomhus endast förlängningssladdar som är godkända för utomhusbruk. Om en avsedd förlängningssladd för utomhusbruk används minskar risken för elchock.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Vid elverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar riskerna i samband med damm.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras. c. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.44 SVENSKA d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Bruk och skötsel av elverktyg

a. Kontrollera att elverktyget är frånkopplat innan batteriet placeras. Insättning av batteriet i ett inkopplat elverktyg kan leda till olyckor. b. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. c. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropsskada och brand. d. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avstånd från reservbatterier för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand. e. Om batteriet används på felaktigt sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Extra säkerhetsföreskrifter för slagborrar ◆ Bär öronskydd vid arbete med en slagborr. Bullerexponering kan orsaka hörselskador. ◆ Använd hjälphandtagen som levererades med verktyget. Kontrollförlust kan orsaka personskador. Extra säkerhetsföreskrifter för borr/skruvdragare ◆ Håll verktyget endast vid de isolerade handtagen när sågning utförs på ställen där sågklingan kan skada dolda elledningar eller egen nätsladd. Om verktyget kommer i kontakt med en spänningsförande ledning sätts verktygets metalldelar under spänning vilket kan leda till elektriska stötar. ◆ Använd klämmor eller något annat praktiskt sätt för att fästa och stödja arbetsstycket på ett stabilt underlag. Om man håller arbetsstycket med handen eller mot kroppen blir det instabilt och man kan riskera att förlora kontrollen över det. ◆ Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. ◆ Rör inte borrspetsen omedelbart efter det att borren har stannat eftersom den kan vara varm. Tillkommande säkerhetsanvisningar för batterier och laddare Batterier ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40°C. ◆ Ladda endast inom temperaturområdet 10 °C till 40°C. ◆ Ladda endast med laddaren som medföljer. ◆ När batterierna kasseras ska instruktionerna i kapitlet “Miljö” följas. Laddare ◆ Använd Black & Decker-laddaren endast tillsammans med det batteri som medföljer verktyget. Andra typer av batterier kan explodera och förorsaka person- och materialskador. ◆ Försök aldrig ladda icke-uppladdningsbara batterier. ◆ Byt genast ut skadade sladdar. ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren. ◆ Gör ingen åverkan på laddaren. Laddaren är endast avsedd för inomhusanvändning.45 SVENSKA Läs bruksanvisningen före bruk. Felsäker isolertransformator. Nätströmmen är elektriskt separerad från transformatorutgången. Laddaren stängs automatiskt av om omgivningstemperaturen är för hög. I så fall går laddaren inte längre att använda. Apparaten måste kopplas lös från elnätet och lämnas in hos en auktoriserad servicepunkt för reparation. Elektrisk säkerhet Laddaren är dubbelisolerad; jordledare är således överflödigt. Kontrollera att laddarens spänning överensstämmer med nätspänningen. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. ◆ Ungdomar eller personer med svag hälsa får inte använda verktyget utan tillsyn. Håll uppsyn så att inga barn leker med apparaten. ◆ Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Decker serviceverkstad för att undvika risker. Översikt

3. Anslutning för laddaren

Montering Isättning och borttagning av borr, hylsdragarbits eller skruvbits (fig. B) Detta verktyg används med hylsdragarbits, skruvbits och borr med 1/4" (6,35 mm) sexkantsskaft. ◆ Drag bitshållarens krage (2) bakåt. ◆ Sätt bitsskaftet (6) i hållaren. ◆ Släpp kragen. Användning Laddning av batteriet (fig. A) Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. När batteriet laddas första gången eller efter en längre tids förvaring är laddningskapaciteten endast 80%. Efter flera uppladdnings- och urladdningscyklar uppnår batteriet full kapacitet. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och indikerar inte något fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning är cirka 24 °C. ◆ Ladda batteriet genom att sätta laddarens kontakt (5) i anslutningen (3). Kontrollera att huvudet står rakt. ◆ Nätanslut laddaren (4). ◆ Låt verktyget vara anslutet till laddaren i 6-8 timmar. Laddaren kan surra och bli varm under laddningen. Detta är normalt och innebär inte något fel. Vanligen har verktyget efter 6 timmars laddning tillräcklig kraft för att utföra de flesta arbeten. Emellertid kan en längre laddningstid, upp till 8 timmar, öka driftstiden avsevärt, beroende på batteriet och laddningsförhållandena. ◆ Koppla lös verktyget från laddaren och laddaren från nätet innan verktyget används. Varning! Använd inte verktyget medan det är kopplat till laddaren. Borrning och skruvdragning (fig. C) När du borrar och drar i skruvar ska verktyget rotera framåt (medurs). För att dra ur skruvar eller lossa ett borr som har kört fast, används rotation bakåt (moturs). ◆ För att starta verktyget framåt trycker du på den övre knappen på framåt-/bakåtreglaget (1). ◆ För att starta verktyget bakåt trycker du på den undre knappen på framåt-/bakåtreglaget (1). ◆ Släpp reglaget för att stänga av verktyget. Råd för bästa resultat Borrning ◆ Utöva alltid ett lätt tryck i borrets längdriktning. ◆ Reducera trycket ytterligare strax innan borrspetsen tränger ut ur arbetsstyckets andra sida. ◆ Använd en träbit under arbetsstycket för att undvika att arbetsstycket spricker. ◆ Använd HSS-borr vid borrning i metall. ◆ Använd smörjmedel vid borrning i andra metaller än gjutjärn och mässing. ◆ För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras. Skruvdragning ◆ Använd alltid rätt typ och storlek på bitset.46 SVENSKA ◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och bitset i rak linje med skruven. ◆ När man skruvar i trä är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som skruven är lång. Ett förborrningshål leder skruven rakt och förebygger att träet spricker eller skadas. Se nedanstående tabell. ◆ När man skruvar i hårt träslag är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som halva skruvlängden. Se nedanstående tabell. Skruvstorlek Förborrnings- Förborrnings- Förborrnings- hål ø hål ø hål (mjukt träslag) (hårt träslag) Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5mm Nr. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm Nr. 12 (5,5 mm) 3,5 mm 4,0 mm 5,5 mm Obs: När slagmekanismen kopplas in uppstår ett ihakande ljud. Det är normalt och tyder inte på något problem. Tillbehör Verktygets användningsområde beror på vilket tillbehör du väljer. Black & Decker- och Piranhatillbehören är av hög kvalitet. Genom att använda dessa tillbehör kan du få ut mesta möjliga av verktyget. Detta verktyg används med hylsdragarbits, skruvbits och borr med 1/4" (6,35 mm) sexkantsskaft. Piranha Super-lok tillbehör är avsedda för det här verktyget. Varning! Använd bara tillbehör som bara är avsedda för slagändamål. Skruvbits som är kortare än 50 mm passar inte till detta verktyg. Underhåll Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Tag ur laddarkontakten före rengöring. ◆ Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel. Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling. Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för din räkning. Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com Batterier Black & Decker-batterierna kan laddas många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. ◆ Låt batteriet laddas ur helt och ta sedan bort det från verktyget. ◆ NiCd- och NiMH-batterier kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen.47 SVENSKA Tekniska data KC600H Spänning V

Obelastad hastighet min

Laddningstid cirka tim 6-8 Vikt kg 0,2 EC-förklaring om överensstämmelse KC600H Black & Decker förklarar att dessa produkter överensstämmer med: 98/37/EG, 89/336/EEG, 73/23/EEG, EN 60745, EN 60335, EN 55014, EN 61000

(akustisk effekt) 84,7 dB(A), vägt geometriskt vibrationsvärde hand/arm 1,72 m/s

(osäkerhet bullertryck) 3 dB(A),

(osäkerhet akustisk effekt) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbrittannien 1-6-2006 Reservdelar / reparationer Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter. Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com Garanti Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet. Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden. Garantin gäller inte för fel som beror på: ◆ normalt slitage ◆ felaktig användning eller skötsel ◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad. För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se48 NORSK Bruksområder Din Black & Decker slagdrill/skrutrekker er utformet for skruing og boring av pilothull i tre, metall og plast. Verktøyet er tiltenkt kun som konsumentverktøy. Din Black & Decker lader er konstruert for å lade opp batteriet i verktøyet. Generelle sikkerhetsforskrifter Advarsel! Les gjennom alle anvisningene. Hvis anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). TA GODT VARE PÅ DISSE ANVISNINGENE.
