| Produkttyp | Laddningsbar skruvdragare (kompakt skruvmejsel) |
| Märke | Black & Decker |
| Modell | KC360NM |
| Spänning (batteri) | 3,6 V likspänning |
| Batterikapacitet | 1,2 Ah |
| Tomgångsvarvtal | 180 varv/min |
| Max vridmoment | 5,0 Nm |
| Bitshållare | 6,35 mm (1/4 tum) sexkant |
| Laddarens inspänning | 230 V växelspänning |
| Laddtid | Ca. 8–10 timmar |
| Vikt (apparat) | 0,4 kg |
| Vikt (laddare) | 0,25 kg |
| Skyddsklass | Dubbele isolation (ingen jordanslutning krävs) |
| Garanti | 24 månader från inköpsdatum |
| Höger-/vänstergång | Ja, valbar via omkopplare |
| Spindellåsning | Automatiskt, möjliggör manuell skruvning |
| Användningsområde | Skruvning i trä, plast och metall (gör-det-själv) |
| Tillbehör | Piranha Super-lok skruvmejselblad med 6,35 mm sexkantskaft |
| Underhåll | Regelbunden rengöring av ventilationsöppningar med mjuk borste |
| Miljöskydd | Separat avfallshantering; batteri och apparat återvinningsbara |
| Säkerhetsanvisningar | Följ allmänna säkerhetsregler för elverktyg |
Vanliga frågor - KC360NM BLACK & DECKER
Användarfrågor om KC360NM BLACK & DECKER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual KC360NM - BLACK & DECKER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KC360NM av märket BLACK & DECKER.

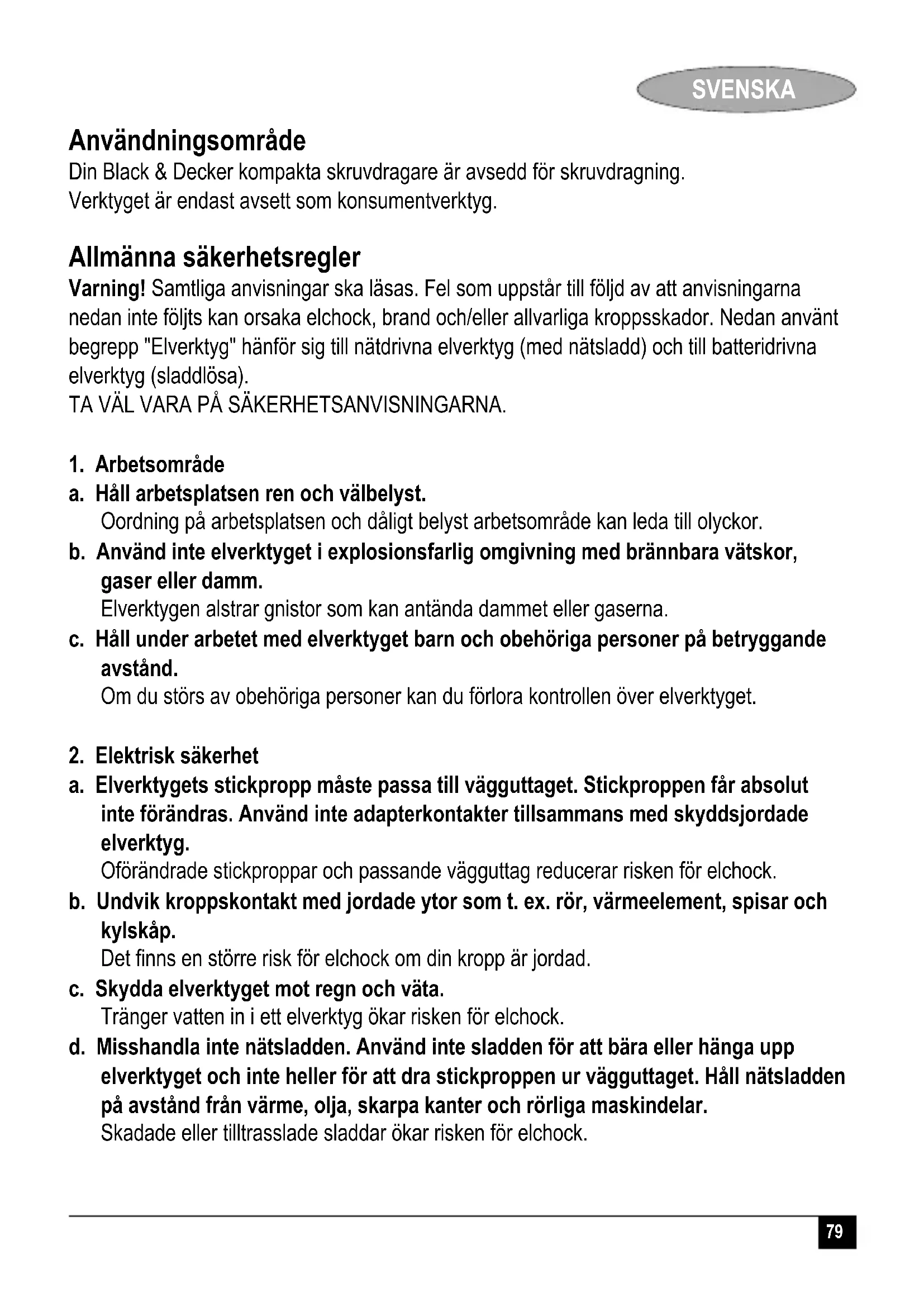

BRUKSANVISNING KC360NM BLACK & DECKER
Din Black & Decker kompakta skruvdragare är avsedd för skruvdragning.
Verktyget är endast avsett som konsumentverktyg.
Allmänna säkerhetsregler
Varning! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.
- Arbetsområde
a. Håll arbetsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm.
Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ.
Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
- Elektrisk säkerhet
a. Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.
Oförändrade stickproppar och passande vägguttag reducerar risken för elchock.
b. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp.
Det finns en större risk för elchock om din kropp är jordad.
c. Skydda elverktyget mot regn och väta.
Tränger vatten in i ett elverktyg ökar risken för elchock.
d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar.
Skadade eller tilltrasslade sladdar ökar risken för elchock.
SVENSKA
e. Använd när du arbetar med ett elverktyg utomhus endast förlängningssladdar som är godkända för utomhusbruk.
Om en avsedd förlängningssladd för utomhusbruk används minskar risken för elchock.
- Personlig säkerhet
a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner.
Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon.
Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd - med beaktande av elverktygets modell och driftsätt - reducerar risken för kroppsskada.
c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet.
Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge.
d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget.
Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans.
På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.
f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar undan från rörliga delar.
Löst hängande kläder, smycken och långt här kan dras in av roterande delar.
g. Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt.
Dessa anordningar reducerar riskerna i samband med damm.
- Bruk och skötsel av elverktyg
a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet.
Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b. Ett elverktyg med defekt strömbrytare får inte användas.
Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras.
c. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan.
Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning.
Elverktygen är farliga om de används av oerfarna personer.
e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt.
Många olyckor orsakas av dåligt skötta elverktyg.
f. Håll skärverktyg skarpa och rena.
Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra.
g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten.
Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.
- Bruk och skötsel av elverktyg
a. Kontrollera att elverktyget är frånkopplat innan batteriet placeras.
Insättning av batteriet i ett inkopplat elverktyg kan leda till olyckor.
b. Ladda batterierna endast i de laddare som tillverkaren rekommenderat.
Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
c. Använd endast batterier som är avsedda för aktuellt elverktyg.
Används andra batterier finns risk för kropsskada och brand.
d. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avständ från reservbatterier för att undvika att kontakterna kortsluts.
Kortslutning av batteriets kontakter kan leda till brännskador eller brand.
e. Om batteriet används på felaktigt sätt finns risk för att vätska rinner ur batteriet.
Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare.
Batterivätskan kan medföra hudirritation eller brännskada.
- Service
a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar.
Detta garanterar att elverktygets säkerhet bibehålls.
Tillkommande säkerhetsanvisningar för batterier och laddare
Batterier
◆ Försök aldrig öppna.
◆ Låt inte batteriet komma i kontakt med vatten.
- Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40°C.
◆ Ladda endast när temperaturen ligger mellan 4 °C och 40°C.
◆ Ladda endast med laddaren som medföljer.
- När batterierna kasseras ska instruktionerna i kapitlet "Att bevara miljön" följas.
◆ Utsätt inte batteriet för eld.
◆ Försök aldrig ladda ett skadat batteri.
Laddare
◆ Använd Black & Decker-laddaren endast för att ladda batteriet i det verktyg det medföljde. Andra typer av batterier kan explodera och förorsaka person- och materialskador.
◆ Försök aldrig ladda icke-uppladdningsbara batterier.
◆ Byt genast ut skadade sladdar.
- Låt inte laddaren komma i kontakt med vatten.
- Öppna inte laddaren.
◆ Gör ingen åverkan på laddaren.
Laddaren är endast avsedd för inomhusbruk.
ksanvisningen före bruk.
ker isolertransformator. Nätströmmen är elektriskt separerad från transformatorutgången.
en stängs automatiskt av om omgivningstemperaturen är för hög. I så fall går laddaren inte längre att använda. Laddaren måste kopplas lös från elnätet och lämnas in hos en auktoriserad servicepunkt för reparation.
Elektrisk säkerhet
Laddaren är dubbelisolerad; jordledare är således överflödigt. Kontrollera att laddarens spänning överensstämmer med nätspänningen. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt.
- Ungdomar eller personer med svag hälsa ska inte använda verktyget utan tillsyn. Håll uppsyn så att inga barn leker med apparaten.
- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Deckerserviceverkstad för att undvika en risksituation.
Översikt
- Strömbrytare
- Reglage höger- vänstergång
- Bitshållare
Fig. A
- Laddare
- Laddarkontakt
- Anslutning för laddaren
Montering
Montering och avlägsnande av skruvbits (fig. B)
Detta verktyg används med skruvbits med 6,35 mm (1/4") sexkantsskaft.
◆ För att montera ett bits sätter du skaftet i bitshållaren (3).
◆ Avlägsna bitset genom att dra ut skaftet ur hållaren (3).
Användning
◆ Före den första användningen måste batteriet laddas i minst 16 timmar.
Laddning av batteriet (fig. A)
◆ Ladda batteriet genom att sätta laddarens kontakt (5) i anslutningen (6).
◆ Nätanslut laddaren (4).
- Låt verktyget vara anslutet till laddaren i 8 - 10 timmar.
Laddaren kan surra och bli varm under laddningen. Detta är normalt och innebär inte att något är fel.
SVENSKA
Vanligen har verktyget efter 8 timmars laddning tillräcklig kraft för att utföra de flesta arbeten. Emellertid kan en längre laddningstid, upp till 10 timmar, öka driftstiden avsevärt, beroende på batteriet och laddningsförhållandena.
- Koppla lös verktyget från laddaren och laddaren från nätet innan verktyget används.
Varning! Använd inte verktyget när det är anslutet till laddaren.
Varning! Ladda inte batteriet vid temperaturer på under 4°C eller över 40°C.
Val av rotationsriktning (fig. C)
När du drar i skruvar ska verktyget rotera framåt (medurs). För att lossa skruvar ska det rotera bakåt (moturs).
- Välj rotation framåt genom att föra reglaget (2) till det främre läget.
- Välj rotation bakåt genom att föra reglaget (2) till det bakre läget.
- Spärra verktyget genom att ställa reglaget i mittläget.
Skruvdragning (fig. C)
- Välj rotation framåt eller bakåt genom att använda reglaget (2).
◆ Tryck på strömbrytaren för att starta verktyget (1). - Släpp strömbrytaren (1) för att stänga av verktyget.
Spindellås
Verktyget är försett med ett automatiskt spindellås så att det kan användas som en vanlig skruvmejsel. Använd verktyget på detta sätt för att lossa fastsittande skruvar eller dra åt skruvar med kraft.
Råd för bästa resultat
◆ Använd alltid rätt typ och storlek på bitset.
- Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel.
◆ Använd spindellåset för att lossa på skruvar som sitter mycket hårt eller för att dra åt skruvar med kraft.
- Håll alltid verktyget och bitset i rak linje med skruven.
- När man skruvar i trä är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som skruven är lång. Ett förborrningshål leder skruven rakt och förebygger att träet spricker eller skadas. Se nedanstående tabell.
- När man skruvar i hårt träslag är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som halva skruvlängden. Se nedanstående tabell.
Skruvstorlek Förborrningshål ∅ Förborrningshål ∅ Förborrningshål (mjukt träslag) (härt träslag)
Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm Nr. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm
Tillbehör
Verktygets användningsområde beror på vilket tillbehör du väljer. Black & Decker- och Piranhatillbehören är av hög kvalitet. Genom att använda dessa tillbehör kan du få ut mesta möjliga av verktyget.
Detta verktyg används med skruvbits med 1/4" (6,35 mm) sexkantsskaft. Piranha Super-lok tillbehör är avsedda för det här verktyget.
Skötsel
Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring.
Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring.
◆ Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa.
◆ Rengör käpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i.
Miljöskydd
Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.
Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.
SVENSKA
Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.
Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.
Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D -reparatör/representant som tar hand om den för vår räkning.
Närmaste auktoriserade Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com
Batterier
& Decker-batterierna kan laddas om många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats.
- Låt batteriet laddas ur helt och ta sedan bort det från verktyget.
- NiCd- och NiMH-batterier kan återvinnas. Lämna dem till en auktoriserad tekniker eller en lokal återvinningsstation.
Tekniska data
| KC360NM | |
| Spänning V | DC 3,6 |
| Obelastad hastighet min | -1 180 |
| Max. vridmoment Nm 5,0 | |
| Bitshållare mm 6,35 (1/4") | |
| Batterikapacitet Ah 1,2 | |
| Vikt kg 0,4 | |
Laddare
Spänning V
Laddningstid cirka tim 8-10
Vikt kg 0,25
AC 230
EC-förklaring om överensstämmelse
KC360NM
Black & Decker förklarar att dessa produkter överensstämmer med:
98/37/EG, 89/336/EEG, 73/23/EEG, EN 61558, EN 60745,
L_pA (bullertryck) 63,5 dB(A), L_WA (akustisk effekt) 74,5 dB(A), vägt geometriskt vibrationsvärde hand/arm 0,32 m/s ^2
K_pA (osäkerhet bullertryck): 3 dB(A), K_WA (osäkerhet akustisk effekt) 3 dB(A)
Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.
Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida
www.blackanddecker.se samt www.2helpU.com
Garanti
Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.
Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.
SVENSKA
Garantin gäller inte för fel som beror på:
◆ normalt slitage
◆ felaktig användning eller skötsel
◆ att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse
Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.
För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts. För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com
Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Deckerprodukt samt för att erhålla information om nya produkter och specialerbjudanden.
Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se
Bruksområder
Denne kompaktskrutrekkeren fra Black & Decker er konstruert for skrutrekkeranvendelser. Verktøyet er tiltenkt kun som konsumentverktøy.
Svenska Var vanlig klipp ur denna del och sand den i eti
país.
