BRUKSANVISNING BL186K1B BLACK & DECKER

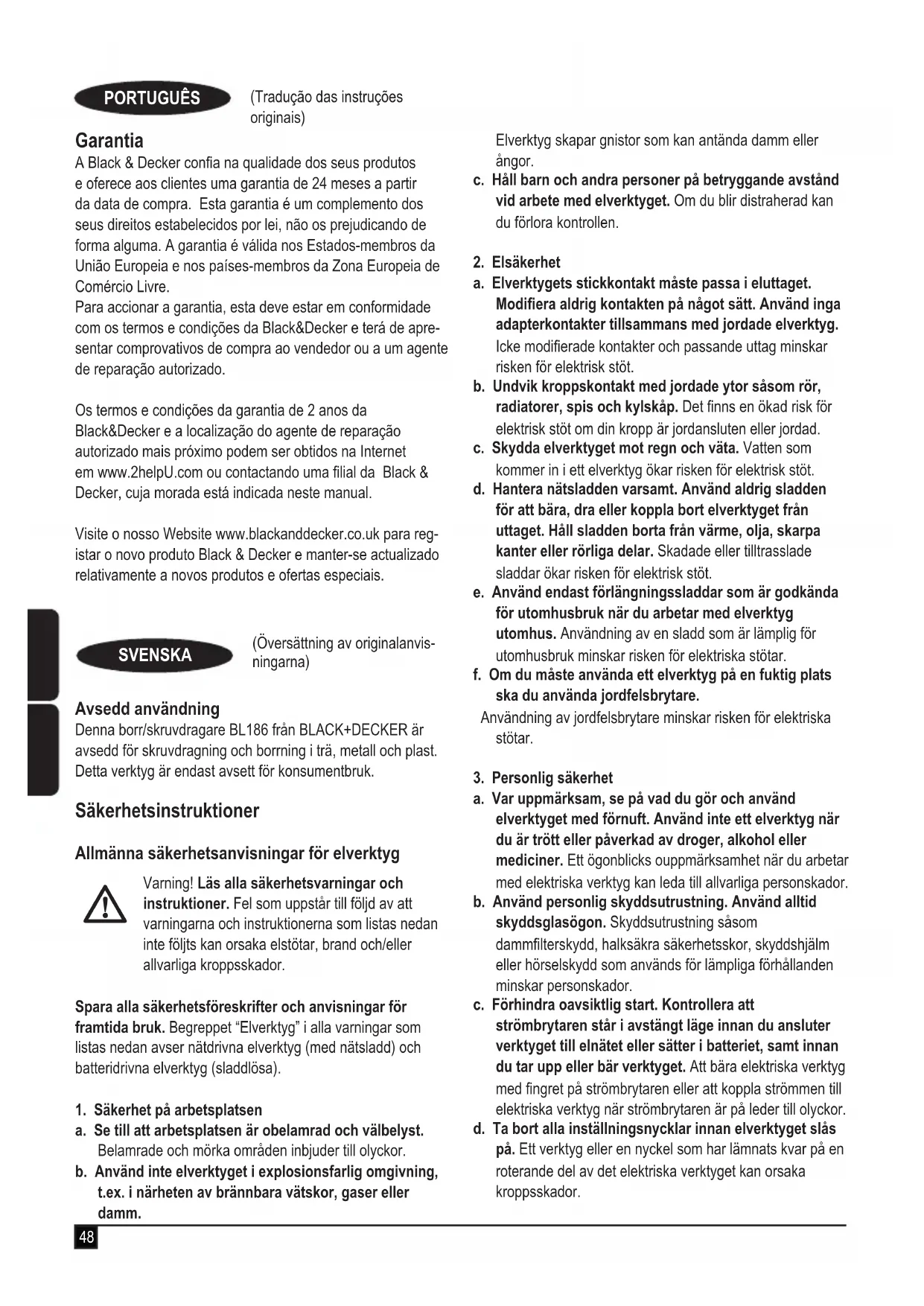

Varning! Läs alla säkerhetsvarningar och instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet “Elverktyg” i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsplatsen är obelamrad och välbelyst. Belamrade och mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och andra personer på betryggande avstånd vid arbete med elverktyget. Om du blir distraherad kan du förlora kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor såsom rör, radiatorer, spis och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Skydda elverktyget mot regn och väta. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Hantera nätsladden varsamt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektriska stötar.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsnycklar innan elverktyget slås på. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador.49 (Översättning av originalanvisningarna) SVENSKA e. Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om elverktyget har dammuppsugnings- och uppsamlingsutrustning kontrollerar du att den är monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörsdelar byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som inte är vana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare. e. Underhålla elverktyg. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll kapverktyg skarpa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar och beakta arbetsvillkoren och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

5. Användning och skötsel av batteridrivet verktyg

a. Använd endast den laddare som är specicerad av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd endast de batteripaket som är speciellt avsedda för elverktyget. Användning av andra batteripaket kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

a. Låt en kvalicerad reparatör som bara använder originaldelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner och skruvdragare. u Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador. u Håll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledningar. Kaptillbehör som kom- mer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar. Fästdon som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. uInnan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. uUndvik att vidröra spetsen på borret precis efter borrning, eftersom den kan bli väldigt varm. uAvsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruk- sanvisningen utförs med verktyget kan personer och/eller egendom ta skada.50 (Översättning av originalanvisningarna) SVENSKA Andras säkerhet u Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med verktyget. Återstående risker Ytterligare risker som inte nns med i de bifogade säkerhet- sanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verk- tyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redska- pet används (exempel: arbete med trä, särskilt ek, bok och MDF.) Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömn- ing av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador. Ytterligare säkerhetsinstruktioner för batterier och laddare (levereras inte med verktyget) Batterier u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddaren som medföljer verkty- get. uFölj instruktionerna som anges i avsnittet ”Miljö” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare u Använd endast laddaren från BLACK+DECKER för att ladda batteriet i det apparat som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdnings- bara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus

Läs bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspän- ningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt. u Om nätsladden är skadad måste den bytas ut av tillverka- ren eller ett auktoriserat BLACK+DECKER servicecenter för att undvika fara. Funktioner Denna apparat har några eller samtliga av följande funktioner:

2. Knapp framåt/bakåt

3. Ring för justering av vridmomentet

4. Områdesväljare för dubbelväxel

(Översättning av originalanvisningarna) SVENSKA

Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. Ladda batteriet - gur A Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare klarades av. Batteriet kan bli varmt när det lad- das. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C. Notera: Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u Koppla in laddaren i ett standard 230 Volt 50 Hz elektriskt uttag. u Sätt i batteripaketet i laddaren såsom visas i gur A. u Den gröna LED:n blinkar, vilket indikerar att batteriet lad- das. u När laddningen är klar indikeras detta av att den gröna LED:n lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. Varning! brandfara. När laddaren kopplas från verktyget, se till att koppla ur laddaren ur vägguttaget först, koppla sedan ifrån laddaren från verktyget. Installera batteripaket - gur B u Sätt fast batteripaketet i verktyget tills ett ljudligt klick hörs, såsom visas i gur A. Se till att batteripaketet er helt isatt och låst på plats. För att ta bort batteripaketet - infällt gur B u Tryck ned batterilåsknappen (7) såsom visas i gur B1 och dra bort batteripaketet från verktyget. Avtryckare och framåt-/bakåtknapp - gur C u Borrmaskinen slås PÅ och stängs AV genom att trycka på eller släppa avtryckaren (1) såsom visas i gur C. Ju längre avtryckaren trycks in desto högre hastighet på bor- rmaskinen. u Med framåt-/bakåtknappen (2) väljer man verktygets riktning (höger-/vänstergång). Knappen fungerar även som låsknapp. u För rotation höger (skruva in) släpp strömbrytaren och tryck på väljaren höger-/vänstergång på höger sida av verktyget. u För rotation vänster tryck på väljaren höger-/vänstergång på vänster sida av verktyget. u Den mittersta positionen låser verktyget i avstängt läge. Vid byte av position av kontrollknappen se till att avtrycka- ren är släppt. Inställning av vridmomentkontrollen - gur D Detta verktyg är utrustat med en inställningsring (3) för att väl- ja driftläge och inställning av vridmomentet vid skruvdragning. Stora skruvar och dragning av skruvar i hårda material kräver ett högre vridmoment än små skruvar och mjuka material. u Vid borrning i trä, metall och plast vrider du ringen till läget med borrsymbolen. uVid skruvdragning vrider du ringen till önskat läge. Om du inte vet vilket läge du ska välja gör du så här: u Ställ in ringen på det lägsta vridmomentet. uDra åt den första skruven. uOm kopplingen slår ifrån innan önskat resultat är uppnått ökar du ringinställningen och fortsätter att dra åt skruven. u Upprepa tills du hittat rätt inställning. u Använd denna inställning för de återstående skruvarna. Dubbel lägesomkopplare - gur E Den här borrmaskinen har två olika hastighetslägen, vilket gör den mer exibel. u För att välja låg hastighet, högt vridmoment (position1), stäng av verktyget och vänta tills det stannat. Skjut tillbaka hastighetsväljarknappen (4) bort från chucken. u För att välja en hög hastighet, och lågt vridmoment (posi- tion 2), stäng av verktyget och vänta tills det stannat. Skjut hastighetsväljaren (d) framåt (mot chucken). Notera: Flytta inte hastighetsväljaren när verktyget är påsla- get. Om du har problem med att växla, se till att hastighetsväl- jarknappen är tryckt antingen helt framåt eller helt bakåt. Snabbchuck - gur F Varning! Innan du monterar eller tar bort tillbehör ska du kontrollera att batteripaketet är borttaget. Så här monterar du en borrbits eller annat tillbehör: uHåll chucken (5) och vrid den moturs såsom visas från chuckenänden. u För in bitsen eller annat tillbehör helt i chucken och dra åt ordentligt genom att vrida chucken medurs såsom visas från chuckenänden. Varning! Försök inte att dra åt eller lossa borrspetsar (eller något annat tillbehör) genom att greppa chuckens framdel och sätta igång verktyget. Personskador eller skador på chucken kan uppstå om tillbehör byts på detta sätt. Skruvdragning u Vid idragning av fästdon ska knappen framåt/bakåt vara skjuten åt vänster.52 (Översättning av originalanvisningarna) SVENSKA u Använd bakåt (knappen skjuten åt höger) för borttagning av fästdon. Notera: Vid ändring från framåt till bakåt eller vice versa, släpp alltid avtryckaren först. Borrning u Använd endast vassa borrbits.u Stöd och fäst arbetsstycket ordentligt såsom instrueras i säkerhetsinstruktionerna. u Använd lämplig och den säkerhetsutrustning som instrueras i säkerhetsinstruktionerna. u Säkra och håll arbetsområdet såsom instrueras i säkerhet- sinstruktionerna. u Kör borren mycket sakta, använd lätt tryck tills hålet är tillräckligt stort för att hålla kvar borrbitsen. u Tryck i bitsens riktning. Tryck tillräckligt hårt för att bitsen ska borra, men inte så hårt att motorn stannar eller bitsen böjer sig. u Håll borrmaskinen fast med båda händerna, en hand på handtaget och den andra i ett grepp på undersidan runt batteriet eller extra handtaget om sådant nns. u OM BORREN STANNAR SKA DU INTE FÖRSÖKA STARTA DEN IGEN GENOM ATT TRYCKA IN OCH SLÄPPA STRÖMBRYTAREN UPPREPADE GÅNGER. DETTA KAN SKADA BORREN. u Minska risken för att borren stannar vid genomborrning genom att minska trycket och borra sakta den sista biten. u Låt motorn vara igång medan du drar ut bitsen ur hålet. Då minskar risken för att verktyget kör fast. u Se till att avtryckaren startar och stänger av borrmaskinen. Borra i trä Man kan borra i trä med samma borrbits som används för met- allborrning eller med borrar med sidoskär. Använd välslipade bits och dra ut dem med jämna mellanrum under borrningen för att rensa bort spån från spåren. Borra i metall Använd smörjolja vid borrning i metall. Undantaget är gjutjärn och mässing som bör borras torrt. Sulfuriserad skärolja fungerar bäst som skärolja. LED-arbetsbelysning När borren är aktiverad genom tryckning på avtryckaren (1) kommer den integrerade LED-arbetsbelysningen (8) automa- tiskt att lysa på arbetsområdet. Notera: Arbetslampan är till för att belysa det omedelbara ar- betsområdet och är inte avsedd att användas som cklampa. Bitshållare En bitshållare (9) är inbyggd i basen på verktyget. Felsökning Problem Möjlig orsak Möjlig lösning Enheten startar inte. Batteriet är inte kor- rekt installerat. Batteriet är inte laddat. Kontrollera batteripaketets installation. Se till att batteriet är ordentligt laddat. Enheten startar omedelbart när bat- teriet sätts i Omkopplaren har lämnats i “på” positionen. Omkopplaren måste yttas till “av” för att förhindra att verktyget startar omedel- bart när batteriet sätts i. Batteriet går inte att ladda. Batteriet är inte ordentligt isatt i laddaren. Laddaren är inte ansluten till elnätet. Omgivande tempera- tur är för varm eller för kall. Sätt batteriet i laddaren så att LED lyser. Anslut laddaren till ett fungerande eluttag. Flytta laddaren och batteriet till en plats där temperaturen i den omgi- vande luften är över 4,5 °C eller under +40,5 °C Enheten stängs av plötsligt. Batteriet har nått dess maximala termiska gräns. Slut på laddning. (För att maximera livsläng- den på batteripaketet är det designat att stängas av plötsligt när laddningen är slut Låt batteripaketet svalna. Placera på laddare och ladda. Underhåll Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Kontinu- erlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. uRengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa. uRengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipme- del. uÖppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.53 (Översättning av originalanvisningarna) SVENSKA Produkter och batterier innehåller material som kan återanvän- das eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information nns tillgänglig på www.2helpU.com Tekniska data BL186Spänning V

8 - 20 8-20Strömstyrka mA 400 1000Laddningstid cirka tim 4 - 10 1,5 - 4

Batteri BL1518 BL2018 BL4018 Spänning V

Kapacitet Ah 1.5 2.0 4.0 Typ Li-jon Li-jon Li-jon Ljudtyrcksnivå enligt EN 60745:Ljudtryck (L ) 67 dB(A), osäkerhet (K) 3 dB(A)Ljudtryck (L ) 78 dB(A), osäkerhet (K) 3 dB(A)Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:Borrning i metall (a h, D ) 1,7 m/s , osäkerhet (K) 1,5 m/s Skruvdragning utan slagfunktion (a ) <0.9 m/s , osäkerhet (K) 1.5 m/s

EG-deklaration Försäkran om överensstäm- melse MASKINDIREKTIVET

BL186 – Borr/skruvdragare Black & Decker deklarerar att dessa produkter, beskrivna under “tekniska data” uppfyller: 2006/42/EC, EN60745-1:2009+A11:2010 EN60745-2-1:2010 EN60745-2-2:2010 De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. För mer information, var god kontakta Black & Decker på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställningen av den tekniska len och lämnar denna deklaration på Black & Deckers vägnar. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough Berkshire, SL1 3YD Storbritannien 2016-07-19 Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Decker-kontor på adressen som angetts i denna manual. Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.54 (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk Drillen/skrutrekkeren BL186 fra BLACK+DECKER er designet for skrutrekkerbruk og for boring i tre, metall og plast. Dette verktøyet er bare ment som et forbrukerverktøy. Sikkerhetsinstruksjoner Generelle sikkerhetsadvarsler for elektroverktøy
