BRUKSANVISNING HP9012 BLACK & DECKER

Colin Wills Engenheiro Responsável BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: ◆ O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ O produto tenha sido submetido a uso incorrecto ou descuido;34 PORTUGUÊS ◆ O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker. Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com.35 SVENSKA Användningsområde Din borrmaskin/skruvdragare från Black & Decker - kan användas till skruvdragning och borrning i trä, metall och plast. Verktyget är endast avsett som konsumentverktyg. Din Black & Decker laddare är framtagen för att ladda upp batteriet i verktyget. Säkerhetsinstruktioner ◆ Varning! När man använder uppladdningsbara verktyg är det viktig att man bl.a. följer nedanstående säkerhetsanvisningar för att minska risken för brand, batteriläckage, personskador och materialskador. ◆ Läs bruksanvisningen noggrant innan du använder verktyget. ◆ Spara bruksanvisningen lättillgängligt. Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. Tänk på arbetsmiljöns inverkan Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser. Utom räckhåll för barn Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget. Klä dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd hårnät om du har långt hår. Skyddskläder Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Använd hörselskydd om du besväras av ljudnivån. Sträck dig inte för mycket Se till att du alltid har säkert fotfäste och balans. Var uppmärksam Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet. Anslut dammutsugningsutrustning Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt. OBS! Använd endast grovsugare. Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas. Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. Kontrollera verktyget för skador Kontrollera verktyget för skador innan du använder det. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna repareras eller bytas ut av en auktoriserad Black & Decker serviceverkstad. Försök aldrig reparera verktyget själv. Tag ur batteriet Tag ur batteriet när verktyget inte används samt före byte av någon del av verktyget, tillbehör eller tillsats och innan serviceåtgärder utförs. Undvik oavsiktlig start Bär aldrig verktyget med ett finger på strömbrytaren. Se till att verktyget är avstängt när du sätter i batteriet i verktyget. Misshandla inte sladden Bär aldrig laddaren i sladden och använd inte sladden för att dra ut kontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter. Förvara verktyg säkert När verktyget inte används skall det samt batterierna och laddare förvaras på en torr plats utom räckhåll för barn. Sköt verktyget med omsorg Håll verktyget rent och använd skarpa tillbehör för bättre prestanda och säkrare drift. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll handtagen och strömbrytare torra, rena och fria från olja och fett. Reparationer Detta verktyg uppfyller gällande säkerhetskrav. Reparationer ska utföras av en auktoriserad Black & Decker serviceverkstad som använder originaldelar, annars kan användaren utsättas för stor fara. Extra säkerhetsföreskrifter för batterier och laddare Batterier ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40 °C. ◆ Ladda endast inom temperaturområdet 4 °C till 40 °C. ◆ Ladda endast med laddaren som medföljer (se tekniska data).36 SVENSKA ◆ Kontrollera före laddningen att batteriet är torrt och rent. ◆ Använd endast batterier avsedda för verktyget (se tekniska data). ◆ När batterierna kasseras skall instruktionerna i kapitlet “Miljö” följas. ◆ Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batteriet skall följande iakttagas: - Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. - Vid kontakt med huden eller ögonen skall instruktionerna nedan följas. Varning! Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Kontakta läkare. ◆ Batteriet får ej eldas upp. ◆ Använd aldrig ett skadat batteri. Laddare ◆ Använd Black & Decker-laddaren endast tillsammans med det batteri som medföljer verktyget. Andra typer av batterier kan explodera och förorsaka person- och materialskador. ◆ Försök aldrig ladda icke uppladdningsbara batterier. ◆ Byt genast ut skadade sladdar. ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren. ◆ Gör ingen åverkan på laddaren. Endast avsedd för inomhusbruk. Elektrisk säkerhet Laddaren är dubbelisolerad; jordledare är således överflödigt. Kontrollera att laddarens spänning överensstämmer med nätspänningen. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt. Översikt (fig. A)

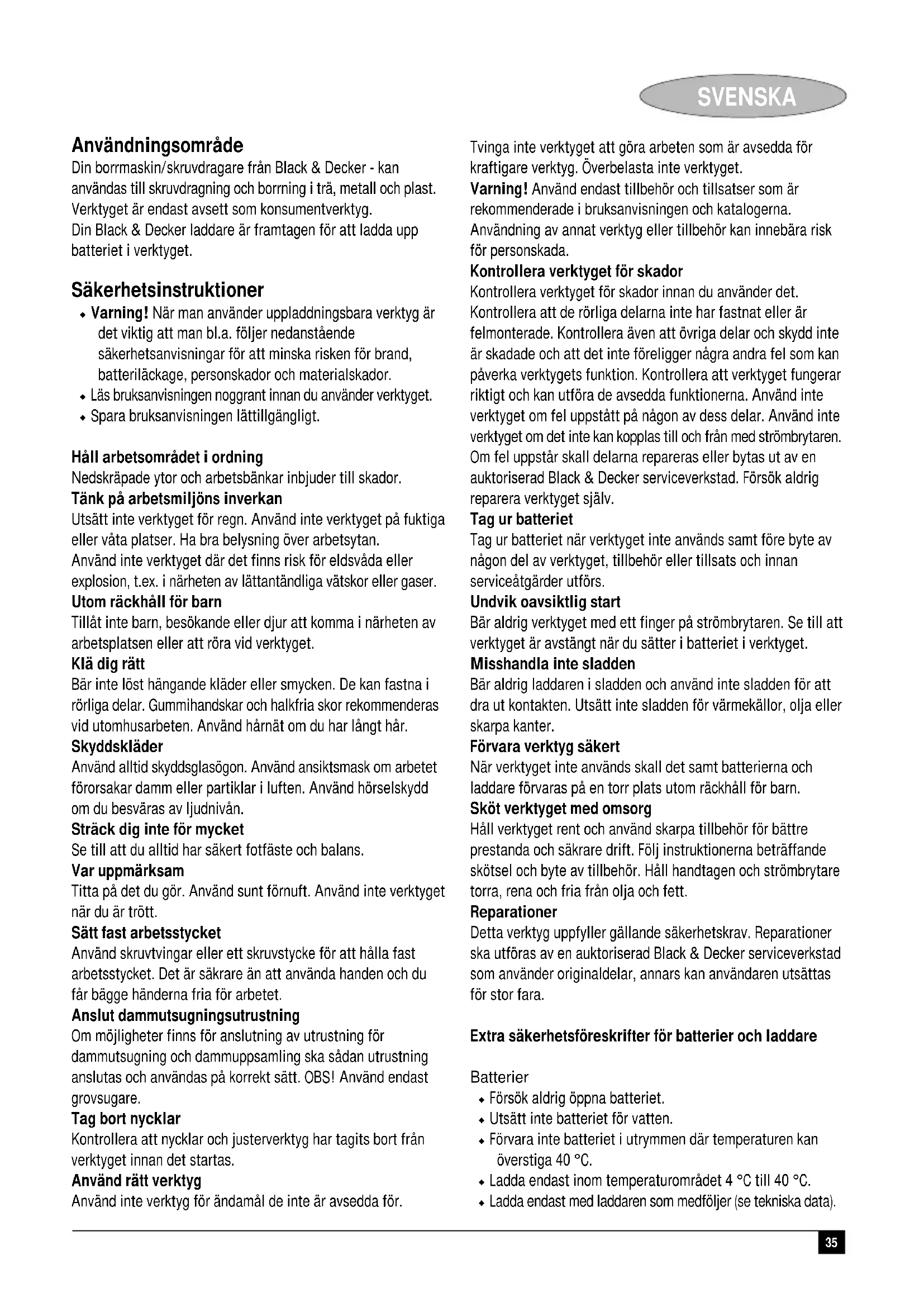

1. Steglös strömbrytare

2. Reglage höger- vänstergång

5. Anslutning för laddaren

Montering Montering och borttagning av batteriet (fig. B) ◆ För att sätta i batteriet (8) riktas det in mot hållaren på verktyget. Skjut sedan in batteriet i hållaren och tryck det bakåt tills det snäpper fast på plats. ◆ För att ta ut batteriet trycker du på frikopplingsknappen (9) och drar ut det ur hållaren. Isättning och borttagning av borr och mejslar (fig. C & F) Det här verktyget används med mejsel och borr med 6,35 mm sexkantsskaft. ◆ Lås verktyget genom att ställa vänster-/höger-reglaget (2) i mittläge (fig. F). ◆ Dra bitshållaren (3) bakåt (fig. C). ◆ Sätt i bitsskaftet (7) i hållaren. ◆ Frigör bitshållaren. Användning Varning! Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. Laddning av batteriet (fig. E) Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. När batteriet laddas första gången eller efter en längre tids förvaring är laddningskapaciteten endast 80%. Efter flera uppladdnings- och urladdningscyklar uppnår batteriet full kapacitet. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och indikerar inte något fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning: cirka 24 °C. ◆ Ta bort batteriet (8) från verktyget när du ska ladda det. ◆ Skjut på laddningsenheten (5) på batteriet som på bilden. ◆ Anslut laddaren (6). Batteriet blir varmt när det laddas. Batteriet är fulladdat efter ungefär 3 timmars laddning. ◆ Ta bort laddningsenheten från batteriet. Justering av arbetsvinkel (fig. D) För största möjliga flexibilitet kan arbetsvinkeln ställas in i olika lägen. ◆ Tryck låsknappen (4) neråt. ◆ Ställ in önskad arbetsvinkel. ◆ Släpp knappen.37 SVENSKA Höger-/vänstergång (fig. F) När du borrar och drar i skruvar ska verktyget rotera framåt (medurs). För att lossa skruvar eller ta loss ett borr, som har kört fast, används rotation bakåt (motsols). ◆ Välj rotation framåt genom att föra reglaget (2) åt vänster. ◆ Välj rotation bakåt genom att föra reglaget åt höger. ◆ Lås verktyget genom att ställa reglaget i mittläge. Borrning och skruvdragning (fig. A) ◆ Välj rotation framåt eller bakåt med reglaget (2). ◆ Tryck på strömbrytaren (1) för att starta verktyget. Verktygets hastighet beror på hur långt strömbrytaren trycks in. ◆ Släpp strömbrytaren för att stanna verktyget. Val av vridmomentläge Verktyget är försett med en krage för inställning av vridmomentet vid skruvdragning. Stora skruvar och hårda arbetsmaterial kräver högre moment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas i många olika lägen, för att passa dina behov. ◆ Ställ kragen (2) i önskat läge. Om du inte är säker på rätt inställning, ska du följa nedanstående instruktioner: - Ställ kragen till det lägsta momentvärdet. - Dra åt den första skruven. - Om kopplingen frigörs innan rätt resultat uppnås skall kraginställningen ökas. Fortsätt därefter att skruva. Repetera tills rätt inställning erhålles. Använd denna inställning för de återstående skruvarna. Råd för bästa resultat Borrning ◆ Borret skall tryckas lätt och rakt mot arbetsstycket. ◆ Alldeles innan borrspetsen tränger ut på andra sidan på arbetsstycket skall man lätta på trycket. ◆ Använd en träbit under arbetsstycket för att undvika splittring. ◆ Använd HSS-borr vid borrning i metall. ◆ Använd smörjmedel vid borrning i metaller, förutom gjutjärn och mässing. ◆ För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras. Skruvdragning ◆ Använd alltid rätt typ och storlek på bitset. ◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och bitset i rak linje med skruven. ◆ När man skruvar i trä är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som skruven är lång. ◆ Ett förborrningshål leder skruven rakt och förebygger att träet spricker eller skadas. Se nedanstående tabell. ◆ När man skruvar i lövträdsvirke är det alltid bäst att först borra upp ett förborrningshål som är lika djupt som halva skruvlängden. Se nedanstående tabell. Skruvstorlek Förborrningshål ø (barrträdsvirke) Nr. 6 (3,5 mm) 2 mm Nr. 8 (4 mm) 3,2 mm Nr. 10 (5 mm) 3,5 mm Skruvstorlek Förborrningshål ø (lövträdsvirke) Nr. 6 (3,5 mm) 2,5 mm Nr. 8 (4 mm) 3,5 mm Nr. 10 (5 mm) 4,0 mm Skruvstorlek Förborrningshål Nr. 6 (3,5 mm) 4 mm Nr. 8 (4 mm) 5,0 mm Nr. 10 (5 mm) 5,7 mm Tillbehör Verktygets användningsområde beror på vilket tillbehör du väljer. Black & Decker- och Piranhatillbehören är av hög kvalitet. Genom att använda dessa tillbehör kan du få ut mesta möjliga av verktyget. Det här verktyget används med mejsel och borr med 6,35 mm sexkantsskaft. Piranha Superlok tillbehör är avsedda för det här verktyget. Skötsel Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Innan du utför något underhåll på verktyget, skall du sätta reglaget för höger-/vänstergång i mittläge. Tag ur laddarkontakten före rengöring. ◆ Rengör regelbundet verktygets luftintag med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. Miljö Verktyg När ditt verktyg är utslitet, skydda naturen genom att inte slänga det tillsammans med vanligt avfall. Lämna det till de uppsamlingställen som finns i din kommun eller där du köpt verktyget.38 SVENSKA Batterier

Black & Decker batterierna kan laddas många gånger. Skydda miljön genom att lämna kasserade batterier till därför avsedd uppsamlingsplats. ◆ Låt batteriet urladdas helt och tag sedan bort det från verktyget. ◆ NiCd och NiMH batterier är återvinningsbara. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Återlämnade batterier återvinns eller sänds till särskilda behandlingsanläggningar. Tekniska data HP9012/HP9019 Spänning V

Obelastad hastighet min-1 0 - 700 Maximalt vridmoment Nm 8,3 Bitshållare 6,35 mm, 1/4", sexkant Maximal borrkapacitet för metall/trä mm 9,5 / 12,7 Vikt kg 1,5 Laddare Spänning V

Laddningstid (cirka) h 3 CE-försäkran om överensstämmelse Black & Decker förklarar att dessa verktyg är konstruerade i överensstämmelse med: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50260, EN 55014, EN 60335, EN 61000

(ljudeffekt) $ dB(A), vägd geometrisk medelvärd av vibrationsfrekvensen < 2.5 m/s

Återförsäljarens adress

Är verktyget en gåva?

Är detta ditt första B&D-verktyg?

Vänligen kryssa för i rutan om Ni inte vill ha information.
