BEDIENUNGSANLEITUNG HP9012 BLACK & DECKER

Colin Wills, Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong Guarantee Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area. If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless: ◆ The product has been used for trade, professional or hire purposes; ◆ The product has been subjected to misuse or neglect; ◆ The product has sustained damage through foreign objects, substances or accidents; ◆ Repairs have been attempted by persons other than authorised repair agents or Black & Decker service staff. To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com.8 DEUTSCH Bestimmungsgemäße Verwendung Ihr Black & Decker Bohrschrauber wurde für Schraubaufgaben sowie für das Bohren in Holz, Metall und Kunststoff konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Ihr Black & Decker Ladegerät dient zum Aufladen des im Gerät befindlichen Akkus. Sicherheitshinweise ◆ Warnung! Bei der Verwendung von Akkugeräten sind zum Schutz gegen Feuergefahr, gegen Austreten der Akkuflüssigkeit sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften, zu beachten. ◆ Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. ◆ Bewahren Sie diese Anleitung auf. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung im Arbeitsbereich führt zu Unfallgefahren. Berücksichtigen Sie Umgebungseinflüsse! Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung. Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches. Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsgefahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen. Halten Sie Kinder fern! Halten Sie Kinder, Besucher und Tiere dem Arbeitsbereich fern und sorgen Sie dafür, daß sie das Gerät nicht berühren. Tragen Sie geeignete Arbeitskleidung! Tragen Sie keine weite Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfaßt werden können. Beim Arbeiten im Freien sind Arbeitshandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Schutzmaßnahmen Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Atemschutzmaske, falls die Arbeiten Staub oder Späne erzeugen können. Tragen Sie bei einem hohen oder unangenehmen Schallpegel immer einen Gehörschutz. Achten Sie auf einen sicheren Stand! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Seien Sie stets aufmerksam! Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind. Sichern Sie das Werkstück! Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten und ermöglicht die Bedienung des Gerätes mit beiden Händen. Schließen Sie Vorrichtungen zur Staubabsaugung an! Falls Vorrichtungen zur Absaugung oder zum Sammeln von Staub an das Gerät angeschlossen werden können, vergewissern Sie sich, daß diese angeschlossen sind und ordnungsgemäß verwendet werden. Lassen Sie keine Schlüssel stecken! Überprüfen Sie vor dem Einschalten, ob die Schlüssel und Einstellwerkzeuge entfernt sind. Benutzen Sie das richtige Gerät! Die bestimmungsgemäße Verwendung ist in dieser Betriebsanleitung beschrieben. Verwenden Sie keine zu schwachen Geräte oder Zubehörteile für schwere Arbeiten. Mit dem richtigen Gerät erzielen Sie eine optimale Qualität und gewährleisten Ihre persönliche Sicherheit. Überlasten Sie das Gerät nicht. Warnung! Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. Kontrollieren Sie Ihr Gerät auf Beschädigungen! Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Überprüfen Sie, ob alle beweglichen Teile richtig montiert sind, ob keine Teile gebrochen sind, ob keine Schutzvorrichtungen und Schalter beschädigt sind, und ob irgendwelche andere Schäden den einwandfreien Betrieb des Gerätes beeinträchtigen könnten. Vergewissern Sie sich, daß das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Verwenden Sie das Gerät nicht, wenn der Ein-/ Aus-Schalter nicht funktioniert. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Versuchen Sie nie, das Gerät selber zu reparieren. Entfernen Sie den Akku: Entfernen Sie, falls möglich, den Akku, wenn Sie das Gerät nicht benutzen, bevor Sie irgendwelche Werkzeuge, Zubehörteile oder Geräteteile auswechseln und bevor Sie irgendwelche Wartungsarbeiten vornehmen. Vermeiden Sie ein unbeabsichtigtes Einschalten! Tragen Sie das Gerät nicht mit dem Finger am Ein-/Aus- Schalter. Vergewissern Sie sich, daß das Gerät ausgeschaltet ist, wenn Sie den Akku anbringen. Behandeln Sie das Kabel sorgfältig! Tragen Sie das Ladegerät nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Bewahren Sie Ihre Geräte sicher auf! Unbenutzte Geräte, Ladegeräte und Akkus sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren. Pflegen Sie Ihre Geräte mit Sorgfalt! Halten Sie Schneidwerkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.9 DEUTSCH Halten Sie Handgriffe und Schalter trocken, sauber und frei von Öl und Fett. Reparaturen: Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen; andernfalls kann Unfallgefahr für den Betreiber entstehen. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte Akkus ◆ Versuchen Sie auf keinen Fall, einen Akku zu öffnen. ◆ Setzen Sie den Akku keiner Nässe aus. ◆ Lagern Sie den Akku nicht an einem Ort, wo die Temperatur 40 °C erreichen kann. ◆ Laden Sie den Akku nur bei einer Umgebungstemperatur zwischen 4 °C und 40 °C. ◆ Laden Sie den Akku nur mit dem im Lieferumfang enthaltenen Ladegerät (siehe technische Daten). ◆ Vergewissern Sie sich vor dem Laden, daß der Akku trocken und sauber ist. ◆ Verwenden Sie den korrekten Akkutyp für das jeweilige Gerät (siehe technische Daten). ◆ Befolgen Sie bei der Entsorgung von Akkus die Anweisungen im Abschnitt “Umweltschutz”. ◆ Unter extremen Einsatzbedingungen kann Akkuflüssigkeit aus dem Akku austreten. Wenn sich Flüssigkeit auf dem Akku befindet, gehen Sie folgendermaßen vor: - Wischen Sie die Flüssigkeit mit Hilfe eines Tuches vorsichtig vom Akku. Vermeiden Sie eine Berührung mit der Haut. - Falls die Flüssigkeit doch mit der Haut oder den Augen in Berührung kommen sollte, befolgen Sie die folgenden Hinweise. Warnung! Die Akkuflüssigkeit, eine 25 bis 30% starke Kaliumhydroxidlösung, kann schädlich sein. Falls die Lösung mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Neutralisieren Sie die Lösung mit einer milden Säure wie Zitronensaft oder Essig. Falls die Lösung mit den Augen in Berührung kommt, spülen Sie mindestens 10 Minuten lang mit reichlich klarem Wasser. Wenden Sie sich an einen Arzt. ◆ Verbrennen Sie den Akku nicht! ◆ Versuchen Sie nie, einen beschädigten Akku zu laden! Ladegeräte ◆ Verwenden Sie Ihr Black & Decker Ladegerät nur zum Laden von Akkus vom im Lieferumfang enthaltenen Typ. Andere Akkus könnten platzen und Sach- und Personenschäden verursachen. ◆ Versuchen Sie nie, nichtwiederaufladbare Batterien zu laden. ◆ Lassen Sie ein beschädigtes Kabel sofort austauschen. ◆ Setzen Sie das Ladegerät keiner Nässe aus. ◆ Öffnen Sie das Ladegerät nicht. ◆ Fassen Sie nicht mit den Fingern oder irgendwelchen Gegenständen in das Ladegerät. Nicht für die Verwendung im Freien zugelassen! Elektrische Sicherheit Ihr Ladegerät ist doppelt isoliert; eine Erdleitung ist somit nicht erforderlich. Überprüfen Sie, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus. Übersicht (Abb. A)

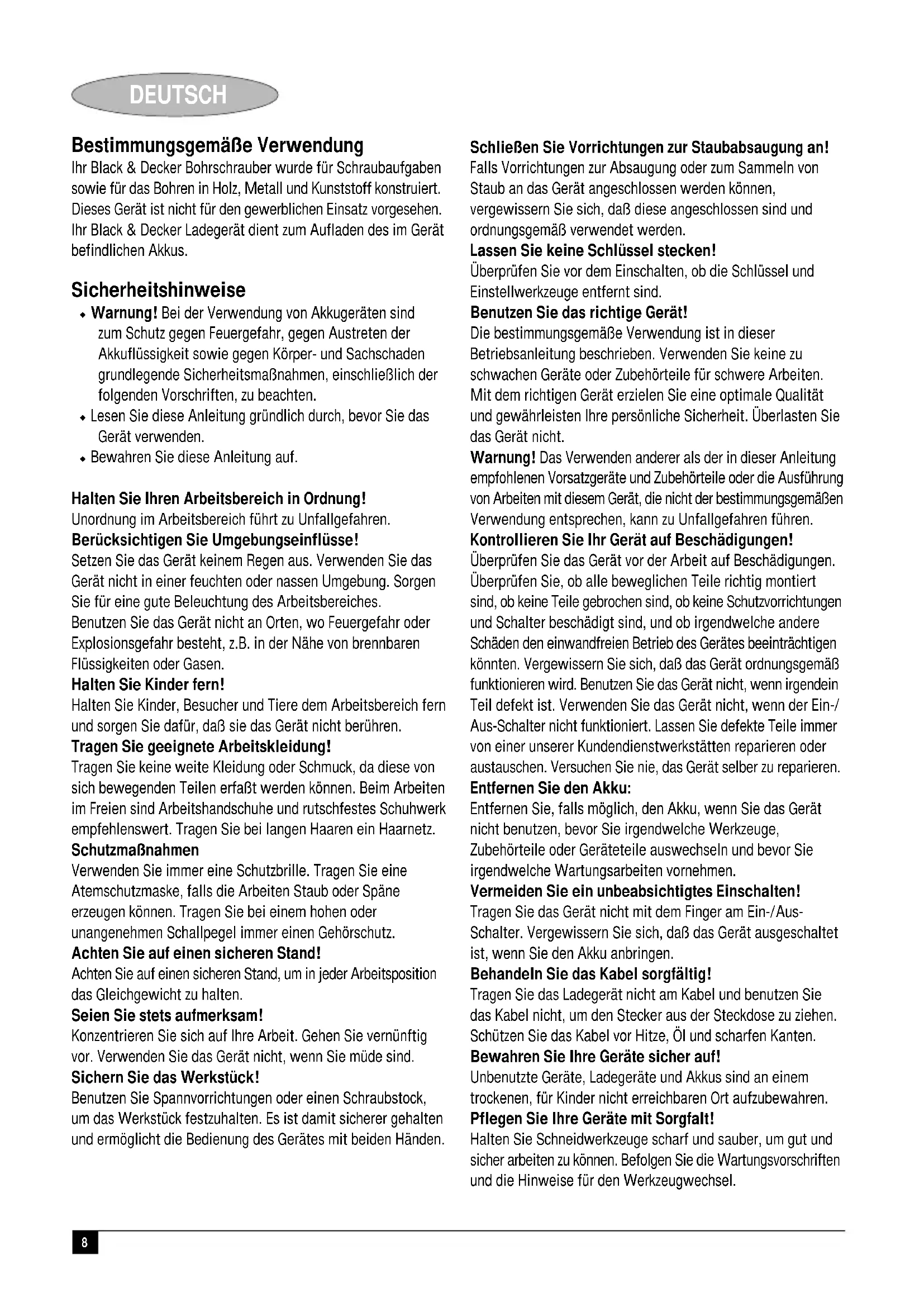

1. Drehzahl-Regelschalter

2. Linkslauf-/Rechtslauf-Umschalter

5. Anschlußbuchse für Ladegerät

Zusammenbau Anbringen und Entfernen des Akkus (Abb. B) ◆ Um den Akku (8) anzubringen, richten Sie ihn mit der Aufnahme im Werkzeug aus. Schieben Sie den Akku in die Aufnahme und drücken Sie, bis er einrastet. ◆ Um den Akku zu entfernen, drücken Sie den Löseknopf (9) und ziehen Sie gleichzeitig den Akku aus der Aufnahme heraus. Anbringen und Entfernen eines Bohrers oder einer Schrauberklinge (Abb. C & F) Dieses Gerät ist für Schrauberklingen und Bohrer mit einem

6.35 mm-Sechskantschaft geeignet.

◆ Verriegeln Sie das Gerät, indem Sie den Linkslauf-/ Rechtslauf-Umschalter (2) in die mittlere Stellung schieben (Abb. F). ◆ Ziehen Sie die Bit-Haltemanschette (3) zurück (Abb. C). ◆ Stecken Sie den Schaft (7) des Bohrers bzw. der Schrauberklinge in den Bit-Halter. ◆ Lassen Sie die Bit-Haltemanschette los.10 DEUTSCH Gebrauch Achtung! Informieren Sie sich vor dem Bohren in Wände, Böden und Decken über den genauen Verlauf von Leitungen und Rohren. Laden des Akkus (Abb. E) Der Akku ist zu laden, bevor Sie das Akku-Gerät zum ersten Mal benutzen sowie wenn die Leistung des Akku-Geräts spürbar nachläßt. Wenn der Akku zum ersten Mal oder nach längerer Lagerung geladen wird, wird er nur 80% der Nennkapazität erreichen. Erst nach mehreren Lade- und Entladezyklen wird der Akku die volle Kapazität erreichen. Während des Ladens kann sich der Akku erwärmen. Dies deutet nicht auf irgendein Problem hin. Achtung! Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Empfohlene Ladetemperatur: zirka 24 °C. ◆ Um den Akku (8) zu laden, entfernen Sie ihn vom Werkzeug. ◆ Schieben Sie die Aufnahme (5) des Ladegeräts wie angegeben auf den Akku. ◆ Stecken Sie den Netzstecker (6) des Ladegerätes in die Steckdose. Der Akku wird beim Aufladen warm. Nach ca. 3 Stunden Ladezeit ist der Akku vollständig aufgeladen. ◆ Entfernen Sie die Aufnahme des Ladegeräts vom Akku. Einstellen des Kopfes (Abb. D) Für einen vielseitigen Einsatz kann der Kopf auf verschiedene Stellungen eingestellt werden. ◆ Drücken Sie den Kopf-Einstellknopf (4) herunter. ◆ Schwenken Sie den Kopf in die gewünschte Stellung. ◆ Lassen Sie den Knopf los. Einstellen der Drehrichtung (Abb. F) Zum Bohren sowie zum Eindrehen von Schrauben verwenden Sie den Rechtslauf (im Uhrzeigersinn). Zum Lösen von Schrauben sowie zum Lösen eines festsitzenden Bohrers verwenden Sie den Linkslauf (gegen den Uhrzeigersinn). ◆ Für Rechtslauf schieben Sie den Linkslauf-/Rechtslauf- Umschalter (2) nach links. ◆ Für Linkslauf schieben Sie den Linkslauf-/Rechtslauf- Umschalter nach rechts. ◆ Um das Gerät zu verriegeln, schieben Sie den Linkslauf-/ Rechtslauf-Umschalter in die mittlere Stellung. Bohren/Schrauben (Abb. A) ◆ Wählen Sie mit Hilfe des Linkslauf-/Rechtslauf- Umschalters (2) Links- bzw. Rechtslauf. ◆ Um das Gerät einzuschalten, drücken Sie den Schalter (1). Je tiefer Sie den Schalter drücken, um so höher ist die Drehzahl des Geräts. ◆ Um das Gerät auszuschalten, lassen Sie den Schalter los. Einstellen des Drehmomentes Dieses Gerät ist mit einem Drehring zur Einstellung des Drehmomentes beim Eindrehen von Schrauben versehen. Große Schrauben und harte Werkstücke erfordern eine höhere Einstellung des Drehmoments als kleine Schrauben und weiche Werkstücke. Der Drehring hat einen großen Einstellbereich, um Ihrem Einsatz gerecht zu werden. ◆ Stellen Sie den Einstellring auf den gewünschten Wert ein. Falls Sie die richtige Einstellung noch nicht kennen, gehen Sie folgendermaßen vor: - Stellen Sie den Einstellring in die Stellung mit dem geringsten Drehmoment. - Ziehen Sie die erste Schraube fest. - Falls die Kupplung zu schnell auskuppelt, stellen Sie den Ring auf einen größeren Wert ein und setzen Sie den Schraubvorgang fort. Wiederholen Sie diese Methode, bis Sie den richtigen Wert gefunden haben. Verwenden Sie diesen Wert für die anderen Schrauben. Hinweise für optimale Arbeitsergebnisse Bohren ◆ Üben Sie immer einen leichten Druck in Richtung der Bohrerspitze aus. ◆ Sobald Sie spüren, daß das Werkstück fast durchbohrt ist, reduzieren Sie schrittweise den Druck auf die Bohrerspitze, bis der Bohrvorgang beendet ist. ◆ Beim Bohren in Werkstücke, die leicht splittern oder ausreißen, legen Sie einen Holzklotz hinter das Werkstück. ◆ Verwenden Sie zum Bohren in Metall HSS-Bohrer. ◆ Verwenden Sie beim Bohren in andere Metalle als Gußeisen und Messing ein Schmiermittel. ◆ Markieren Sie die Bohrstelle mit Hilfe eines Bohrkörners, um ein positionsgenaues Bohren zu gewährleisten. Schrauben ◆ Verwenden Sie immer Schrauberklingen des richtigen Typs und in der richtigen Größe. ◆ Falls sich Schrauben schwer eindrehen lassen, tragen Sie etwas Spülmittel oder Seife als Schmiermittel an der Schraube auf. ◆ Halten Sie das Gerät und die Schrauberklinge immer in einer geraden Linie mit der Schraube. ◆ Beim Einschrauben in Holz wird empfohlen, eine Vorbohrung mit einer Tiefe entsprechend der Länge der Schraube herzustellen.11 DEUTSCH ◆ Durch eine Vorbohrung wird die Schraube geführt und ein Spalten oder Verformen des Holzes verhindert. Die optimale Größe der Vorbohrung geht aus nachfolgender Tabelle hervor. ◆ Beim Schrauben in Hartholz müssen Sie ebenfalls ein Durchgangsloch mit einer Tiefe entsprechend der Hälfte der Schraubenlänge herstellen. Die optimale Größe des Durchgangslochs geht aus nachfolgender Tabelle hervor. Schraubengröße Durchmesser der Vorbohrung (Weichholz) Nr. 6 (3,5 mm) 2 mm Nr. 8 (4 mm) 3,2 mm Nr. 10 (5 mm) 3,5 mm Schraubengröße Durchmesser der Vorbohrung (Hartholz) Nr. 6 (3,5 mm) 2,5 mm Nr. 8 (4 mm) 3,5 mm Nr. 10 (5 mm) 4,0 mm Schraubengröße Durchgangsloch Nr. 6 (3,5 mm) 4 mm Nr. 8 (4 mm) 5,0 mm Nr. 10 (5 mm) 5,7 mm Zubehör Die Leistung Ihres Geräts hängt vom verwendeten Zubehör ab. Black & Decker und Piranha Zubehör ist nach hohen Qualitätsnormen gefertigt und dafür ausgelegt, die Leistung Ihres Geräts zu steigern. Durch Verwendung dieses Zubehörs erzielen Sie die größtmögliche Leistung Ihres Geräts. Dieses Gerät ist für Schrauberklingen und Bohrer mit einem 6,35 mm-Sechskantschaft geeignet. Piranha Super-lok-Zubehör ist für den Gebrauch mit diesem Gerät konstruiert. Wartung Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Ihr Ladegerät bedarf keiner Wartung, außer einer regelmäßigen Reinigung. Achtung! Vor der Durchführung von Wartungsarbeiten am Gerät stellen Sie den Linkslauf-/Rechtslauf-Umschalter in die Mittelstellung. Ziehen Sie den Netzstecker des Ladegerätes aus der Steckdose, bevor Sie es reinigen. ◆ Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches. ◆ Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Umweltschutz Geräte Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte und Akkus gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, liefern Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ein, die für uns die Einsammlung übernimmt. Akkus

Black & Decker Akkus lassen sich viele Male wiederaufladen. Am Ende des technischen Lebens ist der Akku mit Rücksicht auf die Umwelt und fachgerecht zu entsorgen: ◆ Entladen Sie den Akku vollständig und entfernen Sie ihn vom Gerät. ◆ NiMH- und NiCd-Akkus sind wiederverwertbar. Zur Wiederverwertung oder umweltverträglichen Entsorgung sind sie bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Auf keinen Fall dürfen Akkus über den Hausmüll entsorgt werden. Technische Daten HP9012/HP9019 Spannung V

Leerlaufdrehzahl min

Max. Drehmoment Nm 8.3 Bit-Halter 6,35 mm (1/4") Sechskant Max. Bohrkapazität in Stahl/Holz mm 9,5 / 12,7 Gewicht kg 1,5 Ladegerät Netzspannung V

Ladezeit (zirka) Std. 3 EU-Konformitätserklärung Black & Decker erklärt hiermit, daß diese Geräte entsprechend folgenden Richtlinien und Normen konzipiert wurden: 98/37/EWG, 89/336/EWG, 73/23/EWG, EN 50260, EN 55014, EN 60335, EN 61000

(Schalldruck): $ dB(A), L

(Schalleistung) $ dB(A), gewichteter Effektivwert der Beschleunigung < 2.5 m/s
