BEDIENUNGSANLEITUNG KC360NM BLACK & DECKER

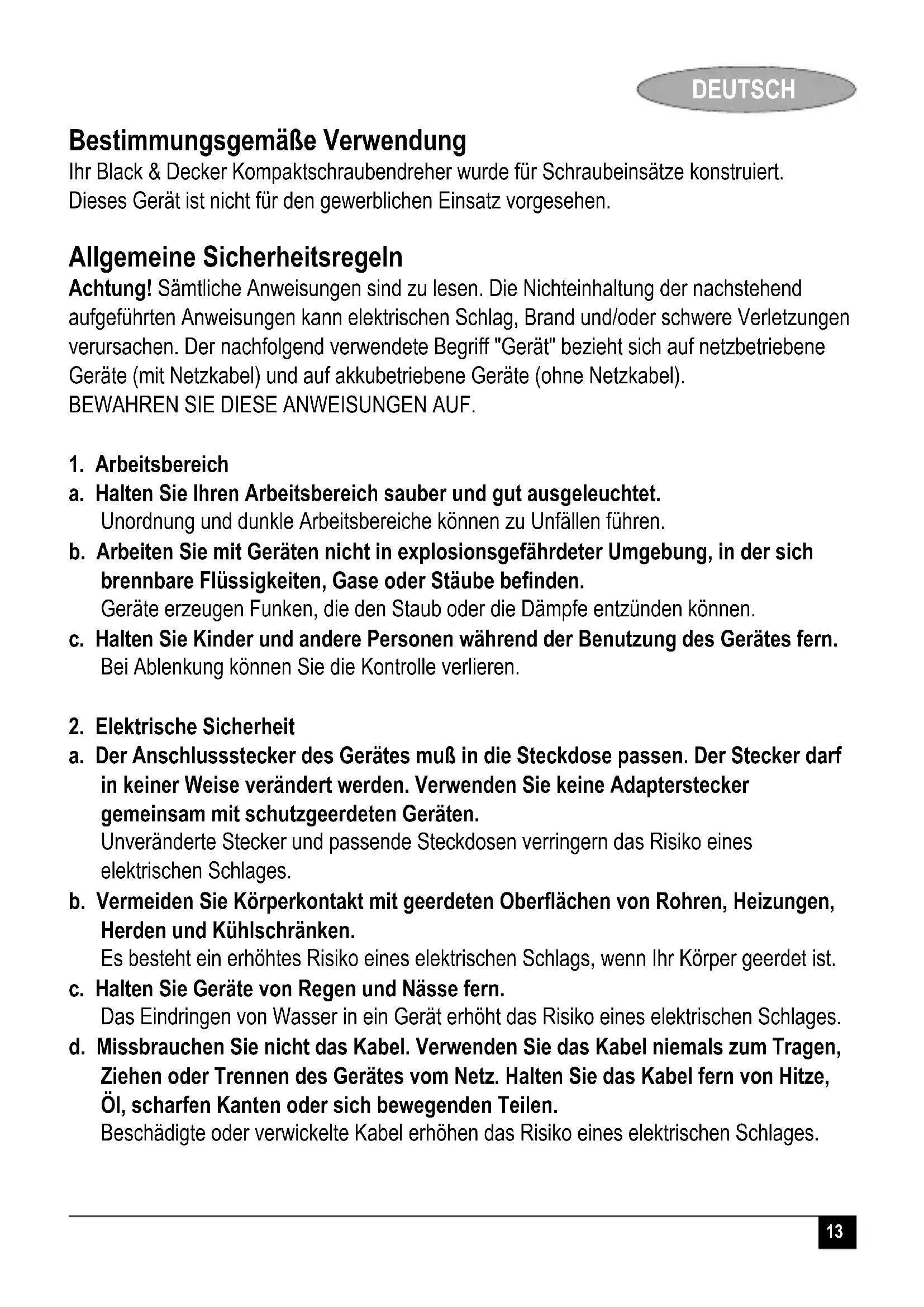

a. Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit Geräten nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c. Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Anschlussstecker des Gerätes muß in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist. c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages. d. Missbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.14 DEUTSCH e. Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen. b. Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen. c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befindet, bevor das Gerät mit dem Netz verbunden wird. Durch das Tragen des Gerätes mit dem Finger am Schalter oder durch das Verbinden eingeschalteter Geräte werden Unfälle provoziert. d. Entfernen Sie Einstellgeräte oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Gerät oder Schlüssel, der sich in einem drehenden Teil befindet, kann zu Verletzungen führen. e. Nicht zu weit nach vorne strecken! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfaßt werden. g. Falls Staubabsaug- und -auffangvorrichtungen vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub.

4. Gebrauch und Pflege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät.15 DEUTSCH Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b. Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muß repariert werden. c. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes. d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e. Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, daß die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. f. Halten Sie Schneidgeräte scharf und sauber. Sorgfältig gepflegte Schneidgeräte mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits, usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerättyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Gebrauch und Pflege von Akku-Geräten

a. Stellen Sie sicher, daß das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfällen führen. b. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller angegeben wurden. Für ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. c. Verwenden Sie nur die für die Geräte vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. d. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.16 DEUTSCH Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. e. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, ziehen Sie außerdem ärztliche Hilfe hinzu. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird gewährleistet, daß die Sicherheit des Gerätes erhalten bleibt. Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte Akkus Versuchen Sie auf keinen Fall, einen Akku zu öffnen. Setzen Sie den Akku keiner Nässe aus. Nicht an einem Ort aufbewahren, wo die Temperatur 40 °C überschreiten kann. Nur bei Umgebungstemperaturen zwischen 4 °C und 40 °C aufladen. Laden Sie den Akku nur mit dem im Lieferumfang enthaltenen Ladegerät. Befolgen Sie bei der Entsorgung von Akkus die Anweisungen im Abschnitt "Umweltschutz". Verbrennen Sie den Akku nicht. Versuchen Sie nie, einen beschädigten Akku zu laden! Ladegeräte Verwenden Sie Ihr Black & Decker Ladegerät nur zum Laden von Akkus des im Lieferumfang enthaltenen Typs. Andere Akkus könnten platzen und Sach- und Personenschäden verursachen. Versuchen Sie nie, nicht aufladbare Batterien zu laden. Lassen Sie beschädigte Leitungen sofort austauschen. Setzen Sie das Ladegerät niemals Nässe aus. Öffnen Sie das Ladegerät nicht. Fassen Sie nicht mit den Fingern oder irgendwelchen Gegenständen in das Ladegerät. Das Ladegerät ist ausschließlich für den Gebrauch in geschlossenen Räumen vorgesehen.17 DEUTSCH Lesen Sie vor dem Gebrauch sorgfältig die Bedienungsanleitung. Ausfallsicherer Trenntransformator. Die Netzspannungsversorgung ist vom Transformatorausgang elektrisch getrennt. Das Ladegerät schaltet automatisch ab, wenn die Umgebungstemperatur zu hoch wird. Danach ist das Ladegerät außer Funktion. Das Ladegerät muß vom Netz getrennt und zur Reparatur zu einem autorisierten Servicecenter gebracht werden. Elektrische Sicherheit Ihr Ladegerät ist doppelt isoliert; eine Erdleitung ist somit nicht erforderlich. Überprüfen Sie, ob die Netzspannung der auf dem Typenschild des Ladegerätes angegebenen Spannung entspricht. Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus. Dieses Gerät darf ohne Aufsicht nicht von jungen oder schwachen Personen verwendet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, daß sie nicht mit dem Gerät spielen. Falls das Netzkabel beschädigt ist, so ist es vom Hersteller oder einem autorisierten Black & Decker Service Center auszutauschen, um Gefahren vorzubeugen. Übersicht

2. Rechts-/Linkslaufschalter

6. Anschlußbuchse für Ladegerät

Montage Anbringen und Entfernen einer Schrauberklinge (Abb. B) Dieses Werkzeug ist für Schrauberklingen mit einem 6,35-mm-Sechskantschaft (1/4") geeignet.18 DEUTSCH Um eine Klinge anzubringen, setzen Sie den Schaft der Klinge in den Schrauberklingenhalter (3). Um eine Schrauberklinge zu entfernen, ziehen Sie den Schaft der Klinge aus dem Klingenhalter (3) heraus. Gebrauch Vor dem ersten Gebrauch muß der Akku mindestens 16 Stunden aufgeladen werden. Aufladen des Akkus (Abb. A) Um den Akku aufzuladen, verbinden Sie den Stecker (5) des Ladegerätes mit der Buchse (6). Stecken Sie das Ladegerät (4) in die Steckdose. Lassen Sie das Gerät 8 - 10 Stunden am Ladegerät angeschlossen. Während des Ladevorgangs kann der Akku brummen und sich erwärmen. Dies ist normal und deutet nicht auf irgendein Problem hin. Im Allgemeinen ist das Gerät bei einer Ladezeit von 8 Stunden für die meisten Aufgaben wieder mit ausreichender Leistung einsetzbar. Je nach Zustand des Akkus und den Ladebedingungen kann eine weitere Ladezeit von bis zu 10 Stunden die Einsatzzeit jedoch beträchtlich erhöhen. Vor der Verwendung des Werkzeugs ziehen Sie das Ladegerät aus der Steckdose, und trennen Sie das Werkzeug vom Ladegerät. Achtung! Verwenden Sie das Werkzeug nicht, während es am Ladegerät angeschlossen ist. Achtung! Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Wahl der Drehrichtung (Abb. C) Zum Eindrehen von Schrauben verwenden Sie den Rechtslauf (im Uhrzeigersinn). Zum Lösen von Schrauben verwenden Sie den Linkslauf (gegen den Uhrzeigersinn). Für Rechtslauf schieben Sie den Rechts-/Linkslaufschalter (2) nach vorne. Für Linkslauf schieben Sie den Rechts-/Linkslaufschalter (2) nach hinten. Um das Werkzeug zu sperren, schieben Sie den Rechts-/Linkslaufschalter in die Mittelstellung.19 DEUTSCH Schrauben (Abb. C) Wählen Sie mit Hilfe des Rechts-/Linkslaufschalters (2) Rechts- bzw. Linkslauf. Um das Gerät einzuschalten, drücken Sie auf den Ein-/Ausschalter (1). Um das Gerät auszuschalten, lassen Sie den Ein-/Ausschalter (1) los. Spindelarretierung Dieses Werkzeug ist mit einer automatischen Spindelarretierung ausgestattet, so daß es als normaler Schraubendreher einsetzbar ist. Verwenden Sie das Gerät auf diese Weise, um sehr festsitzende Schrauben zu lösen oder Schrauben fest anzuziehen. Hinweise für optimale Arbeitsergebnisse Verwenden Sie immer ein Schraubendreher-Bit des richtigen Typs und in der richtigen Größe. Falls sich Schrauben schwer eindrehen lassen, tragen Sie etwas Spülmittel oder Seife als Schmiermittel an der Schraube auf. Verwenden Sie die Spindelsicherung, um sehr festsitzende Schrauben zu lösen oder Schrauben fest anzuziehen. Halten Sie das Werkzeug und das Schraubendreher-Bit immer in einer geraden Linie mit der Schraube. Beim Einschrauben in Holz wird empfohlen, eine Vorbohrung mit einer Tiefe entsprechend der Länge der Schraube herzustellen. Durch eine Vorbohrung wird die Schraube geführt und ein Spalten oder Verformen des Holzes verhindert. Die optimale Größe der Vorbohrung geht aus nachfolgender Tabelle hervor. Beim Schrauben in Hartholz müssen Sie ebenfalls ein Durchgangsloch mit einer Tiefe entsprechend der Hälfte der Schraubenlänge herstellen. Die optimale Größe des Durchgangslochs geht aus nachfolgender Tabelle hervor. Schraubengröße Durchmesser Durchmesser Durchgangs- der Vorbohrung der Vorbohrung loch (Weichholz) (Hartholz) Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm Nr. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm20 DEUTSCH Zubehör Die Leistung Ihres Geräts hängt vom verwendeten Zubehör ab. Black & Decker und Piranha Zubehör ist nach hohen Qualitätsnormen gefertigt und dafür ausgelegt, die Leistung Ihres Geräts zu steigern. Durch Verwendung dieses Zubehörs erzielen Sie die größtmögliche Leistung Ihres Geräts. Dieses Werkzeug ist für Schrauberklingen mit einem 1/4" (6,35 mm) Sechskantschaft geeignet. Piranha Super-lok-Zubehör ist für den Gebrauch mit diesem Gerät konstruiert. Wartung Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Ihr Ladegerät bedarf keinerlei Wartung außer einer regelmäßigen Reinigung. Achtung! Bevor Sie irgendwelche Wartungsarbeiten vornehmen, entfernen Sie den Akku vom Akku-Gerät. Ziehen Sie den Netzstecker des Ladegerätes aus der Steckdose, bevor Sie es reinigen. Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät und Ladegerät mit Hilfe einer weichen Bürste oder eines trockenen Tuches. Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit. Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen.21 DEUTSCH Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Akkus Black & Decker Akkus lassen sich sehr häufig wiederaufladen. Entsorgen Sie leere Akkus am Ende ihrer Lebensdauer auf umweltgerechte Weise: Entladen Sie den Akku vollständig und entfernen Sie ihn anschließend aus dem Werkzeug. NiCd- und NiMH-Akkus sind wiederverwertbar. Bringen Sie sie zu einer Vertragswerkstatt oder einer Recycling-Station in Ihrer Nähe. Technische Daten KC360NM Spannung V

3,6 Leerlaufdrehzahl min

Max. Drehmoment Nm 5,0 Bit-Halter mm 6,35 (1/4") Akku-Kapazität Ah 1,2 Gewicht kg 0,4 Ladegerät Netzspannung V

Ladezeit (zirka) Std. 8-10 Gewicht kg 0,2522 DEUTSCH EG-Konformitätserklärung KC360NM Black & Decker erklärt, daß diese Produkte folgende Konformität erfüllen: 98/37/EG, 89/336/EWG, 73/23/EWG, EN 61558, EN 60745,

(Schalldruck) 63,5 dB(A), L

(Schalleistung) 74,5 dB(A), gewichtete Hand-/Armvibrationen 0,32 m/s

(Schalldruck-Unsicherheitsfaktor): 3 dB(A),

(Schalleistungs-Unsicherheitsfaktor) 3 dB(A) Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Vereinigtes Königreich 1-12-2006 Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde; wenn das Gerät mißbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde; wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen.23 DEUTSCH Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Bitte besuchen Sie untere Webseite www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de24 FRANÇAIS Utilisation prévue Votre tournevis compact Black & Decker a été conçu pour diverses applications de vissage. Cet outil a été conçu pour une utilisation exclusivement domestique. Consignes générales de sécurité Attention ! Lisez toutes les instructions. Le non-respect des instructions indiquées ci- dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur batteries (sans fil). GARDEZ PRÉCIEUSEMENT CES CONSIGNES DE SECURITE.
