MANUAL DE UTILIZADOR KC360NM BLACK & DECKER

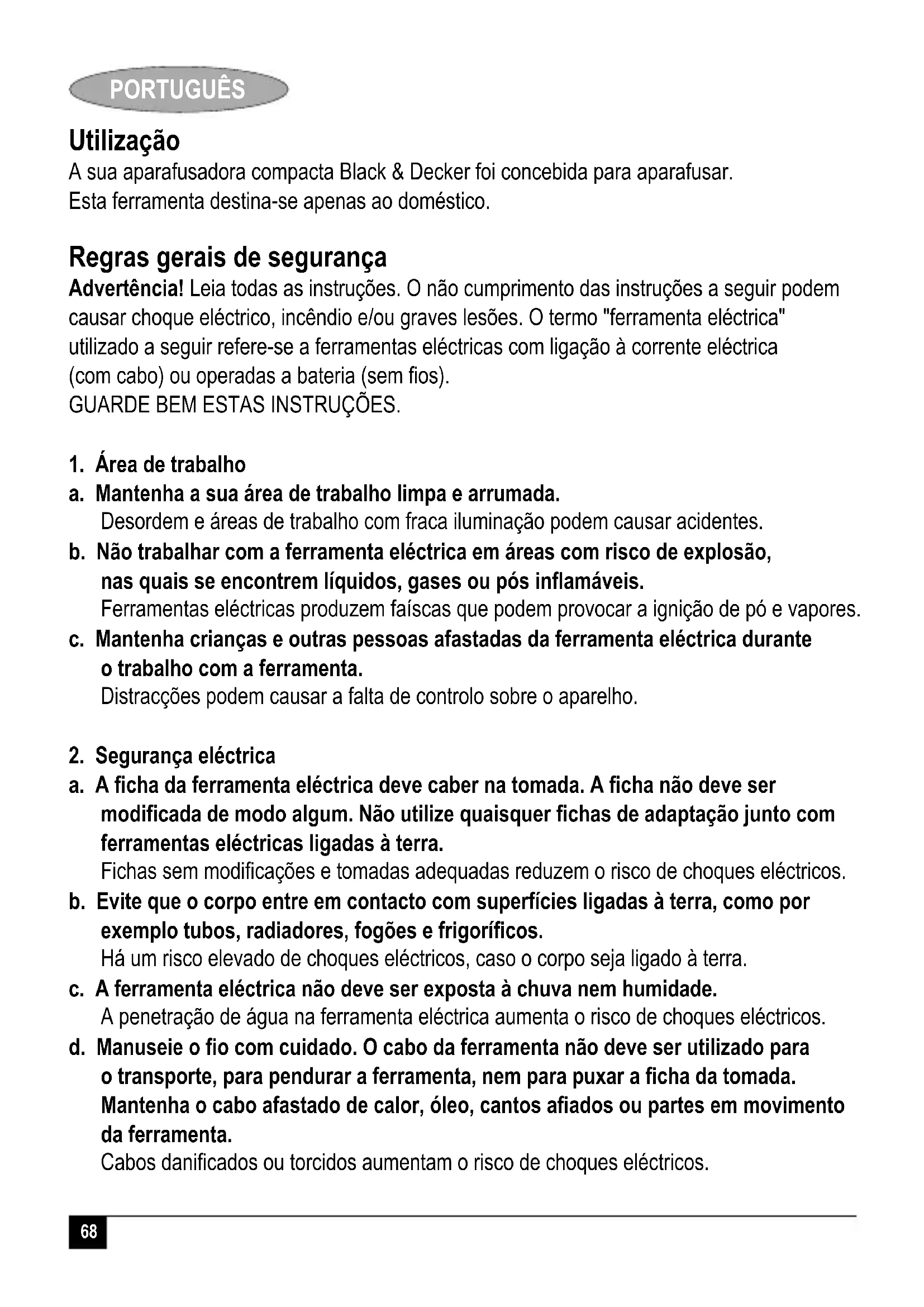

a. Mantenha a sua área de trabalho limpa e arrumada. Desordem e áreas de trabalho com fraca iluminação podem causar acidentes. b. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c. Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c. A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o fio com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento da ferramenta. Cabos danificados ou torcidos aumentam o risco de choques eléctricos.69 PORTUGUÊS e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos.

3. Segurança pessoal

a. Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b. Usar um equipamento pessoal de protecção. Utilizar sempre óculos de protecção. Equipamento de segurança, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c. Evite um accionamento involuntário. Assegure-se de que o interruptor está na posição de desligado antes de o ligar. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas que tenham o interruptor ligado provoca acidentes. d. Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel da ferramenta, pode levar a lesões. e. Não se sobrestime. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma poderá será mais fácil controlar a ferramenta em situações inesperadas. f. Use vestuário apropriado. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g. Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada.70 PORTUGUÊS b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar é perigosa e deve ser reparada. c. Desligue a ficha da tomada antes de efectuar ajustes na ferramenta, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e. Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis da ferramenta funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento da ferramenta. As peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior facilidade. g. Use a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções e da maneira determinada para este tipo especial de ferramenta eléctrica. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que os previstos pode resultar em situações perigosas.

5. Utilização e manutenção da bateria

a. Assegure-se de que o interruptor está na posição de desligado antes de introduzir a ficha na tomada. A colocação da bateria nas ferramentas eléctricas com o interruptor ligado pode causar acidentes. b. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode causar o risco de incêndio quando utilizado noutro tipo de bateria. c. Utilize as ferramentas eléctricas apenas com as baterias especificamente designadas. A utilização de outro tipo de bateria pode causar o risco de lesões ou incêndio.71 PORTUGUÊS d. Quando a bateria não está a ser utilizada, mantenha-a afastada de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro. O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio. e. Em condições abusivas, o líquido pode ser ejectado da bateria; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. Instruções adicionais de segurança para baterias e carregadores Baterias Nunca tente abrir seja qual for a razão. Não deixe que a bateria entre em contacto com a água. Não armazene em locais onde a temperatura possa exceder 40 °C. Carregue somente à temperatura ambiente, entre 4 °C e 40 °C. Carregue somente utilizando o carregador fornecido com a ferramenta. Quando se desfizer das baterias, siga as instruções fornecidas na secção "Protecção do meio ambiente". Não exponha a bateria ao fogo. Não tente carregar baterias danificadas. Carregadores Utilize seu carregador Black & Decker somente para carregar as baterias do tipo fornecido com a sua ferramenta. Outras baterias poderiam explodir, causando ferimentos pessoais e estragos. Nunca tente carregar baterias não recarregáveis. Substitua os cabos defeituosos imediatamente. Não deixe que o carregador entre em contacto com a água. Não abra o carregador. Não submeta o carregador a testes.72 PORTUGUÊS O carregador destina-se apenas a ser utilizado no interior. Leia o manual de instruções antes de utilizar. Transformador isolado contra falhas. A fonte de alimentação está electricamente separada da saída do transformador. O carregador desliga-se automaticamente caso a temperatura ambiente fique demasiado elevada. Em consequência, o carregador fica inoperacional. O carregador deve ser desligada da fonte de alimentação de rede e levada para ser reparada num centro de serviço autorizado. Segurança eléctrica O seu carregador tem duplo isolamento, não sendo, por isso, necessária uma ligação à terra. Assegure-se de que a voltagem do seu carregador corresponde com a rede de energia. Nunca tente substituir o carregador por uma tomada de energia normal. Este aparelho não se destina a ser utilizado por jovens nem por pessoas enfermas sem supervisão. As crianças deverão ser vigiadas para que não mexam no aparelho. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante ou por um Centro de Assistência autorizado pela Black & Decker, de modo a evitar perigos. Visão geral

PORTUGUÊS Montagem Colocação e remoção da ponta de aparafusar (fig. B) Esta ferramenta utiliza pontas de aparafusar com um encaixe hexagonal de 6,35 mm (1/4"). Para encaixar uma ponta, insira o veio da ponta no suporte de pontas (3). Para retirar uma ponta, puxe o veio da ponta para fora do suporte (3). Utilização Antes de utilizar a ferramenta pela primeira vez, carregue a bateria pelo menos durante 16 horas seguidas. Carregamento da bateria (fig. A) Para carregar a bateria, insira a ficha (5) do carregador no conector (6). Ligue o carregador (4). Deixe a ferramenta ligada ao carregador durante pelo menos 8 - 10 horas. É possível que a bateria aqueça durante o processo de carregamento. Isso é normal e não indica qualquer problema. Após a utilização normal, um tempo de carregamento de 8 horas irá permitir que a ferramenta funcione a um nível de potência eficaz para efectuar a maior parte das tarefas. No entanto, um tempo de carga de cerca de 10 horas poderá aumentar significativamente o tempo de autonomia, dependendo do estado da bateria e das condições do carregamento. Antes de utilizar a ferramenta, retire o carregador da tomada e desligue-o da ferramenta. Advertência! Não utilize a ferramenta enquanto ela estiver ligada ao carregador. Advertência! Não carregue a bateria em ambientes com temperatura inferior a 4 °C ou superior a 40 °C. Selecção da direcção de rotação (fig. C) Para apertar parafusos, utilize a rotação de avanço (sentido dos ponteiros do relógio). Para desapertar parafusos, utilize a rotação "recuar" (sentido contrário ao do relógio). Para seleccionar a rotação para avançar, empurre o selector de reversibilidade (2) para a posição de avançar. Para seleccionar a rotação inversa, empurre o selector de reversibilidade (2) para a posição para recuar. Para travar a ferramenta, coloque o selector na posição central.74 PORTUGUÊS Operações de aparafusar e desaparafusar (fig. C) Seleccione rotação de avanço ou recuo utilizando o selector de reversibilidade (2). Para ligar a ferramenta, prima o interruptor de ligar/desligar (1). Para desligar a ferramenta, liberte o interruptor de ligar/desligar (1). Trava do veio Esta ferramenta está equipada com uma trava automática do veio para que possa ser utilizada como uma chave de parafusos normal. Utilize a ferramenta desta forma para soltar parafusos que estejam muito apertados ou para apertar firmemente os parafusos. Sugestões para uma melhor utilização Utilize sempre o tipo e tamanho correcto de ponta de aparafusar. Se os parafusos forem difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante. Utilize o bloqueio do fuso para soltar parafusos que estejam muito apertados. Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. Quando for aparafusar madeira, é aconselhável realizar um orifício guia que tenha a mesma profundidade que o parafuso. Esse furo guiará o parafuso e evitará que a madeira rache ou fique torcida. Para que o furo guia tenha o tamanho adequado, consulte a tabela abaixo. Quando for aparafusar madeira dura, efectue também um furo espaçador que tenha uma profundidade equivalente à metade do comprimento do parafuso. Para que o furo espaçador tenha o tamanho adequado, consulte a tabela abaixo. Tamanho do parafuso Diâmetro do furo guia Diâmetro do furo guia Furo espaçador (madeira mole) (madeira dura) N.º 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm N.º 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm N.º 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm Acessórios O desempenho da sua ferramenta depende dos acessórios utilizados. Os acessórios da Black & Decker e Piranha são fabricados de acordo com os mais altos padrões de qualidade e são concebidos para melhorar o desempenho da sua ferramenta. Ao utilizar estes acessórios, poderá tirar um maior partido da sua ferramenta.75 PORTUGUÊS Esta ferramenta utiliza pontas de aparafusar com um encaixe hexagonal de 1/4" (6,35 mm). Os acessórios Piranha Super-lok foram concebidos para a utilização com esta ferramenta. Manutenção Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Advertência! Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador de bateria antes de limpar o aparelho. Limpe regularmente as fendas de ventilação na ferramenta e no carregador utilizando uma escova macia ou pano seco. Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente. Protecção do meio ambiente Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal. Caso chegue o momento em que um dos seus produtos Black & Decker precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado. A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas. Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto. A Black & Decker oferece um serviço de recolha e reciclagem de produtos Black & Decker que tenham atingido o fim das suas vidas úteis. Para tirar proveito deste serviço, devolva o seu produto a qualquer técnico autorizado, que se encarregará de recolher o equipamento em nosso nome.76 PORTUGUÊS Para verificar a localização do técnico autorizado mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de técnicos autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Baterias As baterias Black & Decker podem ser recarregadas inúmeras vezes. Quando atingirem o fim das suas vidas úteis, deite-as fora com o devido cuidado com o nosso meio ambiente. Descarregue completamente a bateria e remova-a do aparelho. As baterias NiCd e NiMH são recicláveis. Entregue-as em qualquer agente de reparação autorizado ou numa estação de reciclagem local. Dados técnicos KC360NM Voltagem V

3,6 Velocidade sem carga min

Binário máximo Nm 5,0 Suporte de pontas mm 6,35 (1/4") Capacidade da bateria Ah 1,2 Peso kg 0,4 Carregador Voltagem V

Tempo aproximado de carregamento h 8-10 Peso kg 0,2577 PORTUGUÊS Declaração de conformidade CE KC360NM A Black & Decker declara que estes produtos estão em conformidade com a: 98/37/CE, 89/336/CEE, 73/23/CEE, EN 61558, EN 60745,

(pressão acústica) 63,5 dB(A), L

(potência acústica) 74,5 dB(A), vibração medida da mão/braço de 0,32 m/s

(imprecisão da pressão acústica): 3 dB(A),

(imprecisão da potência acústica) 3 dB(A) Kevin Hewitt Director de Engenharia do Consumo Spennymoor, County Durham DL16 6JG, Reino Unido 1-12-2006 Garantia A Black & Decker confia na qualidade de seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados Membros da União Europeia e na Área de Livre Comércio da Europa. Caso algum produto da Black & Decker apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 24 meses a partir da data de compra, a Black & Decker garantirá a substituição das peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado e remoção ou substituição dos mesmos para assegurar o mínimo de inconvenientes ao cliente a menos que: O produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; O produto tenha sido submetido a uso incorrecto ou descuido; O produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; Tenha um histórico de reparacões efectuadas por terceiros que não sejam os agentes autorizados ou profissionais de manutenção da Black & Decker.78 PORTUGUÊS Para activar a garantia, será necessário enviar a prova de compra ao revendedor ou agente de reparação autorizado. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos de nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Visite o nosso website www.blackanddecker.eu para registar o seu novo produto Black & Decker e para se manter actualizado sobre novos produtos e ofertas especiais. Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.eu79 SVENSKA Användningsområde Din Black & Decker kompakta skruvdragare är avsedd för skruvdragning. Verktyget är endast avsett som konsumentverktyg. Allmänna säkerhetsregler Varning! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.
