KC360NM - Avvitatore BLACK & DECKER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore a batteria (cacciavite compatto)
Marca	Black & Decker
Modello	KC360NM
Tensione (batteria)	3,6 V CC
Capacità della batteria	1,2 Ah
Velocità a vuoto	180 min⁻¹
Coppia max	5,0 Nm
Attacco per punte	6,35 mm (1/4 pollice) esagonale
Tensione di ingresso del caricabatterie	230 V CA
Tempo di ricarica	Circa 8-10 ore
Peso (apparecchio)	0,4 kg
Peso (caricabatterie)	0,25 kg
Grado di protezione	Doppio isolamento (non necessita di messa a terra)
Garanzia	24 mesi dalla data di acquisto
Rotazione destra/sinistra	Sì, selezionabile tramite interruttore
Bloccaggio mandrino	Automatico, consente l'avvitamento manuale
Campo di applicazione	Avvitare in legno, plastica e metallo (fai da te)
Accessori	Punte per avvitatore Piranha Super-lok con attacco esagonale da 6,35 mm
Manutenzione	Pulizia regolare delle fessure di ventilazione con una spazzola morbida
Protezione ambientale	Smaltimento separato; batteria e apparecchio riciclabili
Avvertenze di sicurezza	Osservare le norme generali di sicurezza per gli elettroutensili

Domande frequenti - KC360NM BLACK & DECKER

Come si carica la batteria del Black & Decker KC360NM?

Collegare il caricabatterie alla presa dell'apparecchio e inserire il caricabatterie nella presa di corrente. Il tempo di ricarica è di 8-10 ore. Caricare solo a temperature ambiente comprese tra 4 °C e 40 °C.

L'avvitatore a batteria può essere usato anche come normale cacciavite?

Sì, l'apparecchio è dotato di un bloccaggio automatico del mandrino. Quando il motore è spento, è possibile lavorare come con un normale cacciavite.

Come si inverte il senso di rotazione?

L'interruttore di rotazione destra/sinistra si trova sopra l'interruttore on/off. Per la rotazione in senso orario (avvitare) spostare in avanti, per la rotazione in senso antiorario (svitare) all'indietro. La posizione centrale blocca l'apparecchio.

Quali punte sono compatibili con il KC360NM?

Il portapunte è progettato per punte con attacco esagonale da 6,35 mm (1/4 di pollice). Utilizzare accessori originali Black & Decker o Piranha Super-lok.

Cosa fare se la batteria non si carica più?

Controllare la temperatura ambiente (4-40 °C). Se il caricabatterie si surriscalda, si spegne automaticamente. Scollegarlo dalla rete e farlo riparare da un centro di assistenza autorizzato. Non caricare mai una batteria danneggiata.

L'avvitatore è adatto per lavori pesanti?

La coppia massima è di 5,0 Nm. È progettato per lavori di avvitamento da leggeri a medi in legno, plastica e metallo. Per lavori pesanti si consiglia un apparecchio più potente.

Come smaltire la batteria in modo ecologico?

Scaricare completamente la batteria e rimuoverla dall'apparecchio. Portarla in un centro di assistenza autorizzato o in una stazione di riciclaggio. Le batterie NiCd e NiMH sono riciclabili.

L'apparecchio richiede manutenzione?

La manutenzione si limita alla pulizia regolare. Rimuovere la batteria e pulire le fessure di ventilazione con una spazzola morbida o un panno asciutto. L'alloggiamento del motore può essere pulito con un panno umido.

Quanto dura la garanzia?

Black & Decker offre una garanzia di 24 mesi dalla data di acquisto per difetti di materiale e di lavorazione. È necessario presentare la prova d'acquisto. La garanzia non è valida per uso commerciale o trattamento improprio.

L'apparecchio può essere usato anche da bambini?

Questo apparecchio non deve essere utilizzato da persone giovani o inesperte senza supervisione. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

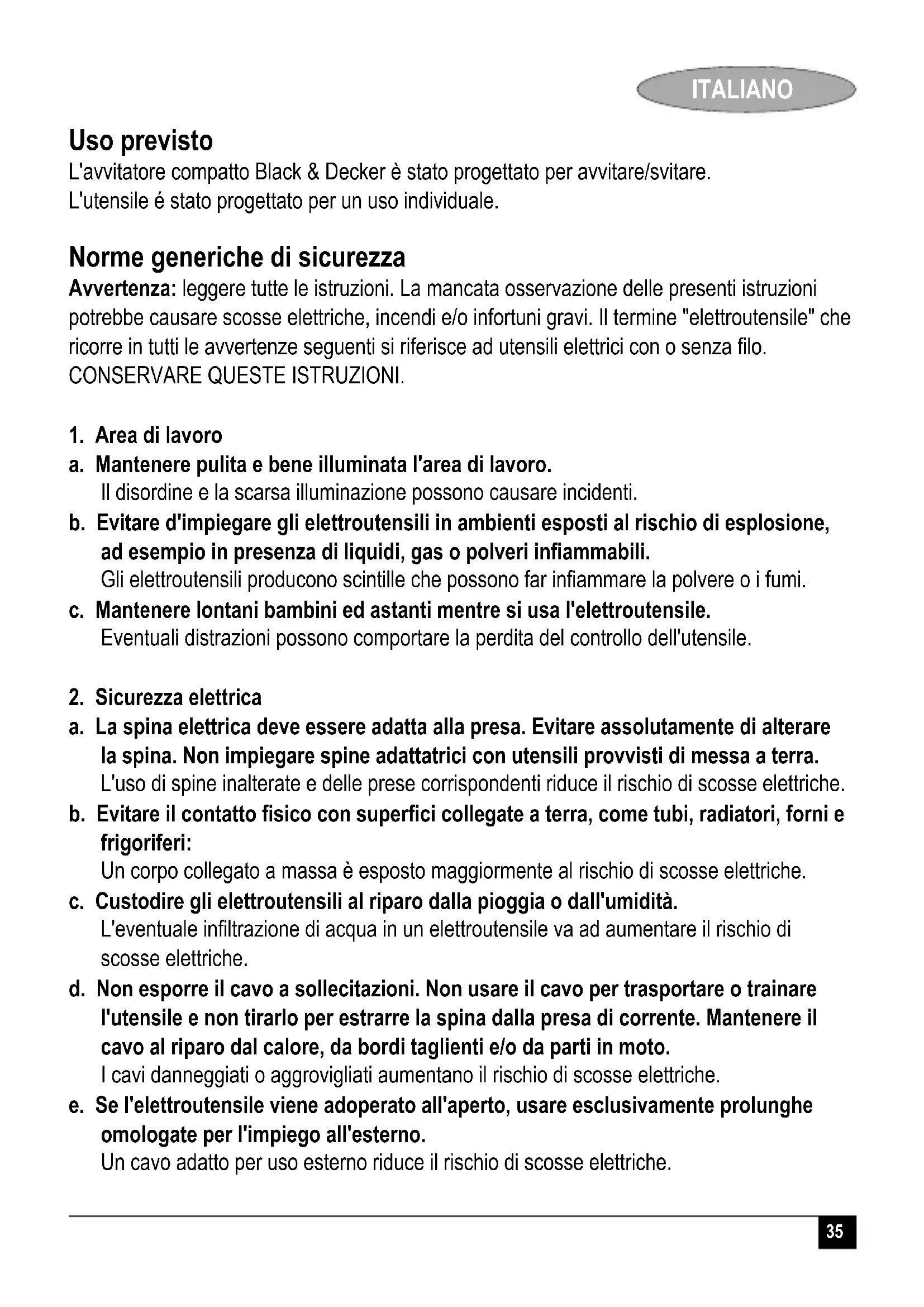

MANUALE UTENTE KC360NM BLACK & DECKER

L'avvitatore compatto Black & Decker è stato progettato per avvitare/svitare.

L'utensile é stato progettato per un uso individuale.

Norme generiche di sicurezza

Avvertenza: leggere tutte le istruzioni. La mancata osservazione delle presenti istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Il termine "elettroutensile" che ricorre in tutti le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo. CONSERVARE QUESTE ISTRUZIONI.

1. Area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro.

Il disordine e la scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili.

Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi.

c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile.

Eventuali distrazioni possono comportare la perdita del controllo dell'utensile.

1. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con utensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi:

Un corpo collegato a massa è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità.

L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche.

d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'utensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in moto.

I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno.

Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

ITALIANO

1. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'utensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali:

Un attimo di distrazione può causare gravi infortuni personali.

b. Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza.

Se si avrà cura d'indossare l'equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni.

c. Evitare l'accensione involontaria dell'utensile. Prima d'inserire la spina nella presa, controllare che l'interruttore sia su Off.

Per non esporsi al rischio d'incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore di accensione su On.

d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione.

Un utensile o una chiave inglese lasciati in un componente mobile dell'utensile potranno causare lesioni.

e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l'utensile in situazioni inaspettate.

f. Usare il vestiario appropriato. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento.

Vestiti svolazzanti, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento.

g. Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi questi siano installati e utilizzati correttamente.

L'impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri.

1. Uso e cura degli elettroutensili

a. Non sovraccaricare l'utensile. Usare l'elettroutensile adatto per il lavoro da eseguire.

Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Estrarre la spina dalla presa di corrente prima di regolare l'utensile, di sostituire degli accessori o di riporre l'utensile.

Queste precauzioni di sicurezza riducono le possibilità che l'utensile venga messo in funzione inavvertitamente.

d. Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persone inesperte o che non abbiano letto le presenti istruzioni, onde evitare pericoli.

e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s'inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell'utensile. Eventuali guasti vanno riparati prima dell'uso. La scarsa manutenzione causa molti incidenti.

f. Mantenere affilati e puliti gli utensili da taglio.

Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare.

L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

1. Uso e cura degli utensili a batteria

a. Prima di inserire la batteria, assicurarsi che l'interruttore sia su Off.

Se la batteria viene inserita in un utensile con l'interruttore su On ci si espone al rischio d'incidenti.

b. Ricaricare la batteria esclusivamente con il caricabatteria specificato dal fabbricante.

Un caricabatteria adatto per un tipo di batteria può esporre al rischio d'incendio se usato con una batteria diversa.

c. Utilizzare gli elettroutensili solo con le batterie indicate.

L'uso di batterie diverse può esporre al rischio di infortuni e incendi.

d. Quando non è in uso, la batteria va conservata lontana da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli.

Il cortocircuito dei poli di una batteria può causare ustioni o incendi.

ITALIANO

e. In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico.

Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

1. Riparazioni

a. Fare riparare l'utensile esclusivamente da personale qualificato e solo impiegando pezzi di ricambio originali,

onde non alterare la sicurezza dell'utensile.

Istruzioni supplementari sulla sicurezza per batterie e caricatori

Batterie

◆ Non tentare mai di aprire le batterie, per nessuna ragione.
◆ Non esporre la batteria all'acqua.
Non conservarle in ambienti in cui la temperatura può superare i 40 °C.
◆ Caricare la batteria esclusivamente ad una temperatura ambiente compresa tra 4 °C e 40 °C.
◆ Caricare la batteria solo usando il caricabatterie fornito con l'elettroutensile.
- Prima di smaltire le batterie, consultare le istruzioni riportate nella sezione "Protezione dell'ambiente".
◆ Non bruciare la batteria.
◆ Non tentare di caricare batterie danneggiate.

Caricabatterie

◆ Usare il caricabatterie Black & Decker soltanto per caricare le batterie fornite con l'elettroutensile. Batterie di altro tipo possono esplodere, provocando danni a persone e cose.
◆ Non tentare mai di ricaricare una batteria non ricaricabile.
◆ Sostituire immediatamente i cavi difettosi.
◆ Non esporre il caricabatterie all'acqua.
◆ Non aprire il caricabatterie.
◆ Non applicare i puntali di un multimetro sul caricabatterie.

Il caricabatterie è destinato ad essere usato esclusivamente in ambienti interni.

il manuale di istruzioni prima dell'uso.

formatore isolante a prova di guasto. L'alimentazione di rete è separata elettricamente dall'uscita del trasformatore.

batterie si spegne automaticamente se la temperatura ambiente sale eccessivamente. Come conseguenza, il caricabatteria diventerà inutilizzabile. Il caricabatterie dovrà essere scollegata dalla rete elettrica e portata presso un centro assistenza autorizzato per la riparazione.

Sicurezza elettrica

Il caricatore è fornito di doppio isolamento, per la quale non è richiesta la messa a terra. Assicurarsi che la tensione del caricatore corrisponda a quella erogata dalla rete. Non cercate di rimpiazzare il carica batteria inserendo l'utensile in una presa di corrente.

L'elettroutensile non deve essere utilizzato da ragazzi o persone inabili senza la supervisione di un adulto. Controllare i bambini per evitare che giochino con l'elettroutensile.
◆ Se il cavo elettrico in dotazione risulta danneggiato, deve essere sostituito dal produttore o da un Centro di assistenza autorizzato Black & Decker, onde evitare rischi.

Informazioni generali

1. Interruttore on/off
2. Selettore avanti/indietro
3. Portapunta

Fig. A

1. Caricabatteria
2. Spina del caricabatteria
3. Connettore per caricabatteria

Montaggio

Inserire ed estrarre una punta di cacciavite (fig. B)

Questo utensile adopera punte per cacciavite con codolo esagonale da 6,35 mm (1/4").

◆ Per utilizzare una punta, inserire il codolo della punta nel relativo supporto (3).
◆ Per togliere una punta, estrarre il codolo dal relativo supporto (3).

ITALIANO

Uso

- Prima di usare l'utensile per la prima volta, la batteria deve restare in carica per almeno 16 ore.

Carica della batteria (fig. A)

◆ Per caricare la batteria, inserire la spina del caricabatteria (5) nel connettore (6).
◆ Inserire la spina del caricabatteria nella presa (4).
◆ Lasciare l'elettroutensile collegato al caricabatteria per 8 - 10 ore.

Il caricabatterie può emettere ronzii e riscaldarsi durante la carica: è normale e non è indicativo di nessun problema.

Di solito, dopo 8 ore di carica l'elettroutensile è in grado di funzionare con una potenza sufficiente per la maggior parte delle applicazioni. Ad ogni modo, un'ulteriore carica fino a 10 ore potrebbe aumentare considerevolmente il tempo d'utilizzo, a seconda della batteria e delle condizioni di carica.

- Prima di usare l'elettroutensile, estrarre la spina del caricabatterie e estrarre l'elettroutensile dal caricabatterie.

Attenzione! Non usare l'elettroutensile mentre è collegato al caricabatterie.

Attenzione! Non caricare la batteria con temperature ambiente inferiori ai 4 °C o superiori ai 40 °C.

Selezione del senso di rotazione (fig. C)

Per stringere le viti, selezionare il senso di rotazione in avanti (senso orario).

Per allentare le viti, utilizzare il senso di rotazione inverso (antiorario).

◆ Per selezionare la rotazione in avanti, spingere il selettore avanti/indietro (2) in avanti.
◆ Per selezionare la rotazione all'indietro, spingere indietro il selettore avanti/indietro (2).
◆ Per bloccare l'elettroutensile, collocare il selettore avanti/indietro nella posizione centrale.

Avvitatura (fig. C)

♦ Selezionare il senso di rotazione usando il selettore avanti/indietro (2).
◆ Per accendere l'elettroutensile, premere l'interruttore di accensione/spegnimento (1).
◆ Per spegnere l'elettroutensile, rilasciare l'interruttore on/off (1).

Blocco dell'alberino

Questo utensile è dotato di un blocco automatico dell'alberino, in modo da poterlo utilizzare come un normale cacciavite. Usare l'utensile in questo modo per allentare viti molto strette o per stringere delle viti con forza.

Consigli per un'ottima utilizzazione

◆ Usare sempre una punta per avvitare di tipo e misura adeguati.
◆ Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante.
◆ Usare il blocco dell'alberino per allentare viti molto strette o per stringere delle viti con forza.
◆ Mantenere sempre l'elettroutensile e la punta in linea retta rispetto alla vite.
- Quando si lavora con il legno si consiglia di effettuare un foro pilota con una profondità uguale alla lunghezza della vite. Il foro pilota guida la vite ed evita che il legno si scheggi o si deformi. Per ottenere un foro pilota di dimensioni ottimali, consultare la tabella in basso.
- Anche quando si lavora con legno duro si consiglia di effettuare un foro passante con una profondità uguale alla metà della lunghezza della vite. Per ottenere un foro passante di dimensioni ottimali, consultare la tabella in basso.

Dimensioni delle viti Foro pilota ∅ Foro pilota ∅ Foro passante (legno morbido) (legno duro)

Num. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm

Num. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm

Le prestazioni dell'utensile dipendono dall'accessorio usato. Gli accessori Black & Decker e Piranha, che sono prodotti di altissima qualità, sono stati progettati per ottimizzare la resa dell'utensile. Quando si scelgono questi accessori l'utensile offre prestazioni eccellenti.

Questo utensile impiega punte per cacciavite con codolo esagonale da 6,35 mm (1/4"). Gli accessori Piranha Super-lok sono stati disegnati appositamente per questo elettroutensile.

Manutenzione

Questo utensile Black & Decker é stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.

ITALIANO

Il caricabatteria non richiede alcun tipo di manutenzione oltre a una regolare pulizia.

Attenzione! Prima di eseguire qualsiasi tipo di manutenzione dell'utensile, estrarne le batterie. Scollegare il caricatore dalla presa elettrica prima di pulirlo.

◆ Pulite regolamente con una spazzola morbida o un panno asciutto le prese di ventilazione dell'utensile e del caricabatteria.

- Il vano motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decida di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Batterie

tterie della Black & Decker si possono ricaricare più volte: al termine della loro durata in servizio, devono essere raccolte negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell'ambiente.

• Quando è completamente esaurita, la batteria deve essere estratta dall'elettroutensile.
• Le batterie NiCd e NiMH sono riciclabili e devono essere consegnate a un tecnico autorizzato o portate presso un impianto di riciclaggio di zona.

Dati tecnici

KC360NM
Tensione V	DC 3,6
Velocità a vuoto min	-1 180
Coppia max. Nm 5,0
Portapunta mm 6,35 (1/4")
Capacità della batteria Ah 1,2
Peso kg 0,4

Caricabatteria

Tensione di rete V	AC 230
Tempo approssimato di carica h 8-10
Peso kg 0,25

Dichiarazione di conformità CE

KC360NM

Black & Decker dichiara che i presenti prodotti sono conformi a:

L_pA (pressione sonora) 63,5 dB(A), L_WA (potenza acustica) 74,5 dB(A), vibrazione misurata su braccio/mano 0,32 m/s ^2

K_pA (incertezza sulla pressione sonora) 3 dB(A),

K_WA (incertezza sulla potenza acustica) 3 dB(A)

K. Hewitt

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

• Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
• Il prodotto non sia stato usato in modo improprio o scorretto;
• Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

ITALIANO

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it

prodoto all'indirizzo della Black & Decker nella votra

con francobollo e spentela subito dopo I'acquisto del

Italiano Per favore riagiliate questa parte, insertela in una busta
